Panasonic N510069637AA Вал сопла с 12 головками для машины CM602 SMT

Вал сопла Panasonic N510069637AA для станка CM602 SMT

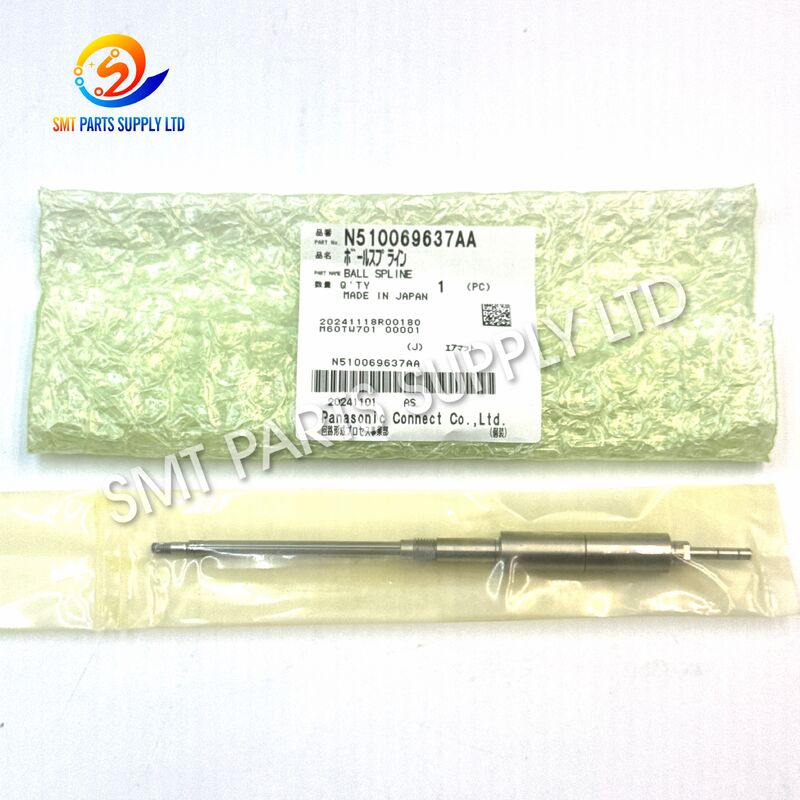

вал / шариковая шлицевая втулка N510069637AA, также известный как шариковая шлицевая втулка или вал SMT, представляет собой прецизионный механический компонент, используемый в монтажной головке CM602 H12 / 12 сопел Его основная функция заключается в обеспечении контролируемого линейного перемещения механизма сопла при сохранении стабильного выравнивания во время повторяющихся операций захвата и установки компонентов. В ссылках на детали N510069637AA конкретно указана конфигурация головки CM602 12H/H12.В высокоскоростном производстве SMT состояние механических компонентов головки напрямую влияет на стабильность перемещения, повторяемость установки и общую производительность станка. Изношенный, загрязненный, погнутый или механически поврежденный вал может увеличить сопротивление или люфт в движущемся узле. Замена правильного вала помогает командам технического обслуживания восстановить механическое состояние монтажной головки без замены всей головки.

Для правильного заказа пользователи должны проверить

номер детали N510069637AA, модель станка CM602 и конфигурацию головки H12/12 сопел перед покупкой, поскольку похожие детали валов и шариковых шлицевых втулок Panasonic используются в различных узлах головок.Причина

Вал сопла постоянно работает внутри монтажной головки и выполняет большое количество повторяющихся механических движений во время нормального производства SMT. Длительная эксплуатация может постепенно влиять на состояние его поверхности и механическую точность.

Общие причины для проверки или замены включают:

Состояние обслуживания

Вал не следует автоматически считать причиной каждой проблемы с установкой. Ошибки также могут возникать из-за сопел, вакуумных систем, двигателей, датчиков, калибровки, распознавания компонентов, питателей, поддержки печатных плат или других механизмов головки.

Решение

Замена изношенного или поврежденного

вала сопла N510069637AA / шариковой шлицевой втулки может помочь восстановить механическое направление, необходимое для монтажной головки CM602 H12.Процесс замены должен начинаться с правильной идентификации, а не только с визуального сходства.

Рекомендуемая проверка перед заменой

Проверяемый элемент

После установки выполните соответствующую проверку станка, проверку движения и процедуру калибровки в соответствии с требованиями технического обслуживания оборудования.

Технические характеристики

Параметр

Сравнение ссылок на аналогичные валы

Различные монтажные головки Panasonic используют разные ссылки на валы или шариковые шлицевые втулки. Визуальное сходство не гарантирует взаимозаменяемость.

Номер детали

Применение

вал / шариковая шлицевая втулка N510069637AA в основном подходит для обслуживания монтажных головок и работ по восстановлению механических узлов.1. Обслуживание головки CM602

Может использоваться при обслуживании монтажной головки H12 во время планового профилактического обслуживания или механической проверки.

2. Замена вала сопла

Когда существующий вал демонстрирует видимый износ, механические повреждения, аномальное сопротивление или недопустимый люфт, правильная запасная часть может быть установлена после подтверждения причины.

3. Капитальный ремонт монтажной головки

Во время полного капитального ремонта головки технические специалисты могут одновременно проверять валы, направляющие, подшипники, держатели сопел, пружины, компоненты, связанные с вакуумом, датчики и другие движущиеся части.

4. Подготовка запасных частей для производственной линии

Заводы, эксплуатирующие оборудование CM602, могут иметь в наличии правильно идентифицированные механические детали головки, чтобы сократить задержки в поиске при необходимости обслуживания.

5. Восстановление подержанных станков

Вал также может быть рассмотрен при восстановлении станков CM602, где требуется проверка механического состояния монтажной головки H12.

Как это работает

Во время установки компонентов монтажная головка выполняет чрезвычайно частые контролируемые движения. Механизм сопла должен двигаться плавно, сохраняя постоянное выравнивание относительно других частей головки.

вал / шариковая шлицевая втулка N510069637AA является частью этой системы механического направления.Его основная последовательность работы может быть суммирована следующим образом:

Команда станка → Движение головки → Движение, направляемое валом → Позиционирование сопла → Захват компонента → Установка → Цикл возврата

Вал обеспечивает контролируемый механический путь для движущегося узла. Конструкция шариковой шлицевой втулки предназначена для обеспечения точного возвратно-поступательного линейного движения при одновременном контроле вращательного соотношения в пределах применимого узла. N510069637AA специально указан для линейного направления вала сопла в головке CM602 H12/12NH.

Стабильное движение вала важно, поскольку сопло выполняет повторяющиеся циклы захвата и установки на протяжении всего производственного процесса. Механическое сопротивление, чрезмерный люфт, загрязнение или повреждение могут нарушить нормальное движение головки.

Поскольку вал является лишь одним элементом полного механизма монтажной головки, при устранении неисправностей всегда следует проверять связанные с ним детали.

Как выбрать

Выбор правильного вала SMT должен основываться на данных идентификации, а не только на внешнем виде.

Шаг 1 – Подтвердите номер детали

Проверьте снятый компонент, список деталей станка, историю обслуживания или существующую идентификацию.

Для данного продукта требуемая ссылка должна быть:

N510069637AA

, модель станка

Шаг 2 – Подтвердите модель станка

Основное применение данной детали:

Panasonic CM602

Предоставления только бренда оборудования недостаточно, поскольку разные станки и типы головок Panasonic могут использовать разные механические компоненты.

Шаг 3 – Подтвердите тип головки

Убедитесь, что станок оснащен соответствующей:

Монтажная головка с 12/12 соплами

Публичная информация о деталях идентифицирует N510069637AA с головкой CM602 12H или H12/12NH.

Шаг 4 – Сравните существующий компонент

Перед покупкой сравните:

Элемент для проверки

Для более быстрого подтверждения предоставьте:

Номер детали

• Модель станка
• Тип головки
• Требуемое количество
• Фотографии существующей детали
• Информация о серийном номере станка при необходимости
• Эта информация снижает риск поставки механически похожего, но несовместимого компонента.

Почему важен правильный выбор вала

Монтажная головка является прецизионным узлом, поэтому выбор вала не должен основываться только на приблизительном размере.

Использование правильной ссылки помогает с:

Требование

модель станка + тип головки + номер детали более надежно, чем хранение их только по общим описаниям, таким как «вал Panasonic».Рекомендации по обслуживанию

Содержите прецизионные компоненты головки в чистоте и защищенными во время хранения и установки.

Рекомендуемые методы обращения включают:

Держите поверхность вала свободной от пыли и посторонних материалов.

• Избегайте падения или ударов по компоненту.
• Не вставляйте вал силой в несовместимый узел головки.
• Проверяйте связанные механические компоненты во время замены.
• Следуйте процедуре технического обслуживания производителя станка.
• Выполните необходимую регулировку или калибровку головки после обслуживания.
• Сохраняйте снятые компоненты для сравнения до тех пор, пока ремонт не будет успешно завершен.
• Для линий высокообъемного производства профилактическая проверка может помочь выявить механический износ до того, как он приведет к неожиданной остановке станка.

Часто задаваемые вопросы

В1: Какой станок использует Panasonic N510069637AA?

N510069637AA в основном связан с

монтажной головкой Panasonic CM602 H12 / 12 сопел. Конфигурация станка и головки все равно должна быть проверена перед заказом.В2: Является ли N510069637AA соплом?

Нет. Это

компонент вала сопла / шариковой шлицевой втулки, установленный в механизме монтажной головки. Само установочное сопло является отдельным расходным компонентом.В3: Можно ли использовать N510069637AA для каждого станка SMT Panasonic?

Нет. Конфигурации головок Panasonic CM402, CM602 и NPM могут использовать разные ссылки на валы или шариковые шлицевые втулки. Всегда сверяйте оригинальный номер детали и тип головки перед заменой.

В4: Какую информацию следует предоставить при запросе коммерческого предложения?

Пожалуйста, предоставьте

N510069637AA, модель станка CM602, тип головки, количество и, желательно, четкие фотографии существующей детали. Это поможет подтвердить совместимость перед отправкой.В5: Когда следует проверять вал сопла?

Проверка целесообразна при наличии видимого износа, загрязнения, аномального движения, чрезмерного механического люфта, физических повреждений или при плановом капитальном ремонте монтажной головки.

Свяжитесь с нами

Ищете

вал сопла Panasonic N510069637AA H12 для CM602?Отправьте нам ваш

номер детали, модель станка, тип головки, требуемое количество и фотографии продукта для подтверждения совместимости и коммерческого предложения.Мы поставляем запасные части для станков SMT для обслуживания производственных линий, ремонта головок, восстановления оборудования и инвентаризации запасных частей.

Отправьте свой запрос сегодня для получения информации о цене, наличии, сроках поставки и вариантах доставки.
