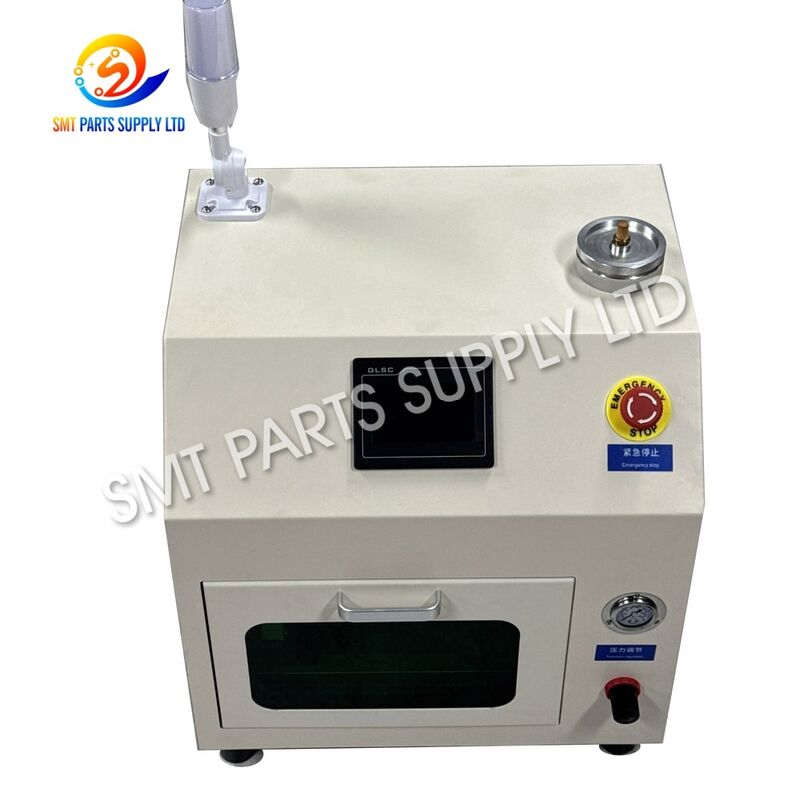

Автоматическая машина для очистки сопел SMT для обслуживания методом перебора

Автоматическая машина для очистки сопел SMT для обслуживания методом перебора

Автоматическая машина для очистки сопел SMT— это профессиональное оборудование для технического обслуживания, разработанное для очистки прецизионных всасывающих сопел, используемых в перехватывающих машинах SMT. Во время непрерывного производства наконечники сопел и внутренние вакуумные каналы могут постепенно собирать пыль компонентов, остатки флюса, частицы паяльной пасты, загрязнения клея и другой мелкий мусор. Эти загрязнения могут ограничивать поток воздуха и способствовать нестабильному захвату компонентов, увеличению количества повторных попыток захвата или снижению эффективности производства.

Машина использует контролируемый процесс очистки, чтобы достичь как поверхности сопла, так и узких внутренних всасывающих каналов. После очистки сжатый воздух помогает удалить остаточную влагу и подготавливает форсунки к проверке или повторному использованию.

По сравнению с повторной ручной протиркой или вставкой чистящих игл в небольшие отверстия сопел, автоматическая периодическая очистка обеспечивает более последовательный и эффективный метод обслуживания. Сопла различных размеров могут поддерживаться с помощью подходящих держателей сопел или индивидуальных приспособлений, что делает оборудование подходящим для заводов SMT, производителей EMS и отделов технического обслуживания оборудования.

Причина

Почему сопла SMT загрязняются?

Сопла для захвата и размещения постоянно работают под вакуумом, многократно захватывая и размещая электронные компоненты. Даже в контролируемой производственной среде SMT микроскопические частицы могут постепенно накапливаться внутри или вокруг сопла.

Типичные источники загрязнения включают в себя:

Загрязненная насадка не всегда выглядит грязной. Мелкие частицы внутри узкого всасывающего канала могут уменьшить поток воздуха, даже если внешняя поверхность выглядит приемлемо.

Распространенные производственные проблемы, связанные с грязными соплами

Загрязнение форсунок может способствовать:

• Неисправность захвата компонента.
• Неоднократные попытки получения.
• Нестабильный уровень вакуума.
• Падение детали во время движения.
• Неправильное расположение компонентов.
• Повышенная сигнализация машины.
• Снижение эффективности размещения.
• Более частая проверка форсунок.
• Ненужная замена форсунки.
• Дополнительные простои на техническое обслуживание.

Поэтому регулярная очистка является важной частью профилактического обслуживания SMT.

Решение

Автоматическая очистка для более регулярного обслуживания форсунок

Очиститель форсунок SMT представляет собой контролируемую альтернативу повторяющейся ручной очистке.

Операторы устанавливают несколько насадок в соответствующее приспособление для очистки и запускают выбранный цикл очистки. Система направляет очищающий поток к отверстиям форсунок и внутренним каналам для разрыхления и удаления накопившихся загрязнений.

После этапа очистки сжатый воздух удаляет остаточную влагу из корпуса сопла и всасывающего канала.

Полный процесс помогает стандартизировать обслуживание форсунок и снизить зависимость от техники оператора.

Основные преимущества

Снижение рисков, связанных с ручной очисткой

Традиционные методы очистки иногда включают иглы, металлическую проволоку, щетки или ручную продувку воздухом.

Эти методы могут быть полезны для базового технического обслуживания, но могут иметь недостатки при неправильном использовании.

Острые инструменты могут поцарапать или деформировать отверстия точных сопел. Ручная протирка может очистить наружную поверхность, оставив при этом загрязнения внутри вакуумного канала. Одной только продувки воздухом может быть недостаточно для удаления липких остатков.

Автоматическая очистка обеспечивает более систематический процесс регулярного обслуживания форсунок.

Технические характеристики

Общие технические характеристики

Точные характеристики зависят от выбранной конфигурации машины и крепления насадки.

Рекомендуемые эксплуатационные требования

Чистый сжатый воздух особенно важен, поскольку загрязненный заводской воздух может содержать влагу, масло или частицы в процессе сушки.

Приложение

Автоматическая машина для очистки сопел подходит для регулярного технического обслуживания в широком спектре производств электроники.

Производственные линии SMT

Производственные линии, работающие с перегрузочными машинами, могут использовать очиститель в рамках планового обслуживания форсунок. Форсунки можно очищать во время профилактического обслуживания, замены продукта или при обнаружении ненормальной работы подборщика.

ЭМС Производство

Заводы EMS часто используют несколько машинных платформ и обрабатывают компоненты разных размеров. Система периодической очистки помогает командам технического обслуживания более эффективно управлять большими запасами сопел.

Высокопроизводительное производство

В крупномасштабном производстве часто заменяются компоненты, питатели и комбинации сопел. Чистые запасные сопла помогают техническим специалистам быстрее подготовить машины к следующей производственной программе.

Крупносерийное производство

На заводах, на которых постоянно работает несколько укладочных машин, может накапливаться большое количество форсунок, требующих обслуживания. Автоматическая пакетная обработка может сократить трудозатраты на индивидуальную ручную очистку.

Ремонтные центры SMT

Компании по ремонту и обслуживанию оборудования могут очищать форсунки перед проверкой, вакуумным испытанием или возвратом клиентам.

Типичные отрасли

• Автомобильная электроника.
• Бытовая электроника.
• Продукты промышленного контроля.
• Оборудование связи.
• Производство светодиодов.
• Производство блоков питания.
• Компьютерная электроника.
• Производство умных устройств.
• Сборка медицинской электроники.
• Услуги по сборке печатных плат.

Применимые типы сопел

При наличии подходящего держателя или приспособления, изготовленного по индивидуальному заказу, оборудование может поддерживать различные конструкции сопел для захвата и установки, в том числе:

• Насадки для мелкой стружки.
• Стандартные всасывающие насадки SMT.
• Сопла для размещения IC.
• Форсунки BGA.
• Соединительные насадки.
• Крупнокомпонентные форсунки.
• Прецизионные микрофорсунки.
• Вакуумные насадки специальной формы.

Поскольку размеры насадок значительно различаются, перед заказом следует проверить совместимость.

Для специальных насадок клиентам рекомендуется предоставитьномер детали сопла, модель машины, фотографии и физические размеры.

Как это работает

Шаг 1. Осмотрите сопла

Перед очисткой визуально осмотрите каждую насадку.

Форсунки с треснутыми наконечниками, сильным износом, деформацией или механическими повреждениями следует отделить. Очистка удаляет загрязнения, но не может устранить физические повреждения.

Шаг 2. Загрузите приспособление для насадки

Установите насадки в соответствующее приспособление.

Правильное расположение помогает поддерживать выравнивание во время цикла очистки и обеспечивает попадание очищающего потока в необходимые области.

Шаг 3. Подтвердите состояние машины

Перед началом проверьте:

• Очистка воды.
• Подача сжатого воздуха.
• Установка светильника.
• Настройки очистки.
• Настройки сушки.
• Рабочее состояние машины.

Шаг 4. Запустите автоматическую очистку

Машина направляет контролируемый поток очищающего средства к соплу.

Процесс предназначен для достижения отверстия сопла и внутреннего вакуумного канала, помогая удалить пыль и производственные остатки.

Шаг 5: Автоматическая воздушная сушка

После очистки сжатый воздух удаляет остатки воды с поверхности сопла и внутреннего канала.

Это сокращает ручную работу по сушке и подготавливает сопло к последующей проверке.

Шаг 6: Заключительная проверка

Снимите очищенные форсунки и осмотрите их перед возвратом в производство.

Если возможно, также можно проверить производительность вакуума.

Рабочий процесс очистки

Автоматическая очистка и ручная очистка

Автоматическая очистка не отменяет требований к проверке. Это обеспечивает более эффективный и повторяемый этап очистки в рамках всего процесса технического обслуживания.

Как выбрать

1. Подтвердите свою машину для захвата и размещения

В разных машинах для укладки используются разные конструкции сопел.

При запросе предложения укажите модель машины, чтобы можно было проверить применение сопла.

2. Укажите номер детали сопла.

Номер детали сопла является одним из наиболее полезных указаний для подтверждения совместимости приспособлений.

Если номер детали недоступен, необходимо предоставить четкие фотографии и размеры.

3. Подтвердите размеры сопла.

Для индивидуальных светильников полезные размеры включают в себя:

4. Определите количество чистки.

Посчитайте, сколько форсунок обычно очищается за один раз.

Отдел технического обслуживания, обрабатывающий большие объемы продукции, должен выбрать конфигурацию, которая поддерживает эффективную пакетную очистку.

Заводы, проводящие лишь периодическое обслуживание, могут предпочесть более компактную конфигурацию.

5. Оцените разнообразие насадок.

Если на одном заводе используется несколько платформ для захвата и размещения, машина со сменными или индивидуальными приспособлениями может обеспечить большую гибкость.

Это позволяет одному очистителю поддерживать несколько семейств насадок вместо того, чтобы ограничивать оборудование одним конкретным форматом насадок.

6. Подтвердите заводские утилиты.

Перед заказом подтвердите:

• Электрическое напряжение.
• Электрическая частота.
• Наличие сжатого воздуха.
• Требования к воде.
• Место установки.

Предоставление этой информации во время предложения помогает гарантировать, что конфигурация машины соответствует заводу-получателю.

7. Рассмотрите будущие производственные требования

Не выбирайте машину только по текущему объему сопла.

Если производственная линия расширяется, выбор гибкой системы крепления может обеспечить дополнительные возможности для будущего обслуживания форсунок.

Рекомендуемая практика технического обслуживания

Для стабильной работы машины:

• Используйте чистую воду в соответствии с требованиями оборудования.
• Следите за тем, чтобы в камере для очистки не было излишних остатков.
• Регулярно проверяйте крепления форсунок.
• Проверьте подачу воздуха на наличие масла и влаги.
• При необходимости заменяйте или обслуживайте фильтры.
• Держите дренажные каналы свободными.
• Периодически проверяйте трубки и разъемы.
• Перед чисткой отделите физически поврежденные форсунки.
• Проверяйте форсунки после каждого цикла очистки.
• Запишите номера деталей часто выходящих из строя сопел.

Стандартизированный отчет о техническом обслуживании может помочь выявить форсунки, которые неоднократно вызывают проблемы с захватом и могут потребовать замены, а не дальнейшей очистки.

Часто задаваемые вопросы

В1: Может ли эта машина очищать сопла SMT разных марок?

Да. Очиститель можно настроить под различные размеры насадок для захвата и установки с помощью подходящих или изготовленных по индивидуальному заказу приспособлений. Пожалуйста, предоставьте модель машины, номер детали сопла и фотографии сопла для подтверждения совместимости.

В2: Какое чистящее средство обычно используется?

Для обычной очистки форсунок обычно используется очищенная или деионизированная вода. Правильное чистящее средство всегда должно соответствовать требованиям к конфигурации и техническому обслуживанию выбранной машины.

В3: Может ли машина очищать несколько насадок одновременно?

Да. Система предназначена для периодической очистки. Фактическая производительность зависит от размера сопла, конструкции приспособления и конфигурации машины. Для больших насадок или насадок специальной формы может потребоваться другое расположение креплений.

В4: Восстанавливает ли очистка поврежденные сопла?

Нет. Очистка может удалить загрязнения, ограничивающие проход вакуума, но не может восстановить треснувшие, погнутые, изношенные или механически поврежденные наконечники насадок. Поврежденные форсунки следует заменить.

В5: Какую информацию я должен отправить для получения предложения?

Пожалуйста, укажите модель вашего перегрузочного устройства, номер детали сопла, фотографии сопел, приблизительные размеры, необходимое количество чистящей жидкости, страну назначения и предпочтительные электрические характеристики. Эта информация помогает нам рекомендовать подходящую конфигурацию.

Свяжитесь с нами для получения информации о решениях для очистки сопел SMT

Нужна подходящая машина для очистки сопел для вашей производственной линии SMT?

Отправьте нам своймодель машины, номер детали насадки, фотографии насадки и ожидаемый объем очистки.. Наша команда может помочь подтвердить совместимость насадок, конфигурацию приспособлений и подходящую очищающую способность в соответствии с вашими требованиями к техническому обслуживанию.

Мы поддерживаем как стандартные, так и индивидуальные решения для крепления сопел для различных производственных сред SMT.

Свяжитесь с нами сегодня для получения технических подробностей, рекомендаций по конфигурации, времени выполнения заказа и расценок.
