JUKI RX-6 40129657 Кибероптика 8019294 EPV120

JUKI RX-6 40129657 CyberOptics 8019294 EPV120

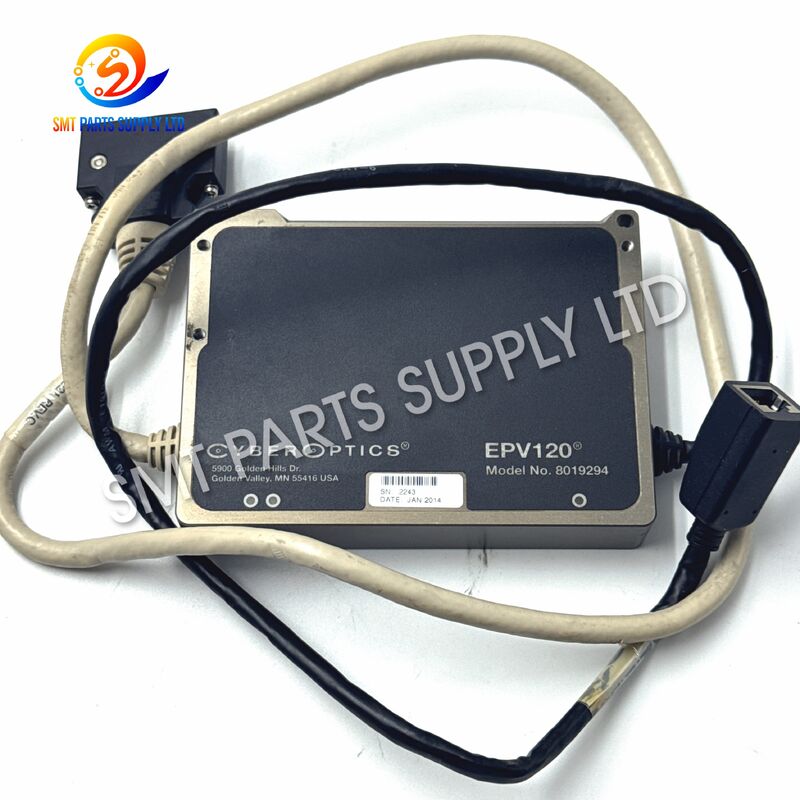

Модуль JUKI 40129657 EPV120, также известный как CyberOptics 8019294, представляет собой специализированный модуль технического зрения, используемый с установщиком поверхностного монтажа JUKI RX-6. Система EPV связана с функцией Встроенная верификация процесса, функцией мониторинга процесса, предназначенной для захвата изображений во время операций захвата и установки компонентов. Документация JUKI показывает, что EPV может быть настроен для фотографирования назначенных точек установки и выполнения проверок наличия компонентов, в то время как техническая информация RX-6 описывает миниатюрную камеру, установленную на головке, используемую для верификации процесса в реальном времени. ASi Tech

В отличие от LNC120, который выполняет центрирование компонентов на основе лазера, EPV120 относится к системе мониторинга установки и верификации процесса. Это различие важно при выборе запасных частей для машины RX-6. JUKI идентифицирует LNC120 как датчик лазерного распознавания, в то время как EPV используется для визуализации и верификации установки. Juki

Для заводов, обслуживающих производственные линии RX-6, правильно подобранный модуль EPV120 помогает восстановить возможности мониторинга процесса и обеспечивает более эффективное устранение неисправностей при захвате, обработке компонентов и аномалиях установки.

Причина

Установщики поверхностного монтажа работают непрерывно на высоких скоростях, а системы технического зрения и мониторинга, установленные вокруг головки установки, подвергаются повторяющимся движениям, вибрации, пыли, изменениям температуры и длительным производственным циклам.

Когда модуль, связанный с EPV, становится нестабильным или поврежденным, машина может потерять часть своих возможностей верификации процесса.

Общие ситуации, которые могут привести к инспекции или замене, включают:

EPV особенно полезен, поскольку проблемы с установкой могут возникать на нескольких этапах. Компонент может неправильно покинуть питатель, может быть ненадежно удерживаться соплом, может упасть во время переноса или может не оставаться в правильном положении после установки.

Функция RX-6 EPV от JUKI предназначена для предоставления информации на основе изображений о событиях производства, позволяя операторам получать дополнительные доказательства при расследовании проблем процесса. 51Smt PDF

Неисправный модуль мониторинга, следовательно, не просто влияет на захват изображения. Он также может уменьшить объем информации о процессе, доступной персоналу по техническому обслуживанию и контролю качества.

Решение

Замена поврежденного или нестабильного EPV120 на правильно подобранный блок 40129657 / CyberOptics 8019294 может помочь восстановить предполагаемую возможность встроенной верификации процесса совместимой конфигурации RX-6. Номер детали JUKI 40129657 документирован как EPV120, в то время как отраслевые ссылки на детали связывают ту же сборку с CyberOptics 8019294.

После замены технические специалисты должны убедиться, что модуль правильно установлен, электрически подключен, распознан машиной и работает с правильным программным обеспечением и производственными настройками.

Система EPV может быть настроена в производственных данных RX-6 для управления тем, будут ли делаться снимки и будет ли выполняться проверка наличия компонентов. Документация машины включает выбираемые режимы работы EPV, а не рассматривает устройство как простую автономную камеру. 51Smt PDF

По этой причине замена обычно должна включать как проверку оборудования, так и функциональную верификацию.

Рекомендуемые проверки после установки

Модуль следует рассматривать как прецизионный оптический и электронный компонент. Избегайте прикосновения к оптическим поверхностям и защищайте устройство от загрязнения, механических ударов и электростатического разряда во время установки.

Спецификации

Идентификаторы EPV120, 40129657 и CyberOptics 8019294 связаны в доступных ссылках на детали, а документация RX-6 подтверждает использование EPV в качестве функции верификации процесса.

Разница между EPV120 и LNC120

Эти два компонента RX-6 не следует путать.

JUKI описывает RX-6 как использующий LNC120 для лазерного центрирования, в то время как его система мониторинга установки/EPV использует визуализацию для проверки событий производства. Juki

Это различие особенно важно, когда клиенты предоставляют только описание, такое как «датчик RX-6» или «камера RX-6».

Применение

JUKI EPV120 40129657 предназначен для использования в средах сборки SMT, работающих с совместимым оборудованием RX-6.

Типичные применения включают:

Одним из важных преимуществ изображений мониторинга процесса является устранение неполадок. Когда возникает дефект установки, производственный персонал может использовать записанную информацию о процессе для различения различных возможных причин, вместо того чтобы полагаться только на готовую печатную плату.

Например, оператору может потребоваться определить, был ли компонент доступен перед захватом, правильно ли произошел захват или возникла ли аномальная ситуация на этапе установки.

Отраслевые описания системы RX-6 EPV отмечают, что миниатюрные камеры, интегрированные вокруг головки, могут захватывать этапы до и после захвата и установки, предоставляя данные, полезные для анализа отказов и прослеживаемости процесса. FlipHTML5

Как это работает

EPV расшифровывается как Встроенная верификация процесса. На RX-6 система интегрирована в процесс установки, а не функционирует как отдельная последующая инспекционная машина.

Во время запрограммированной работы машина может использовать EPV для получения изображений в выбранных точках производства. Операционная документация JUKI RX-6 специально разрешает настройки EPV для фотографирования точек установки и выполнения суждения о наличии компонентов. 51Smt PDF

Общая последовательность работы может быть суммирована следующим образом:

1. Подготовка компонента

Головка установки перемещается к запрограммированной позиции питателя для сбора необходимого компонента.

1. Мониторинг захвата

В зависимости от конфигурации производства и EPV, информация об изображении может быть получена вокруг процесса захвата.

1. Перенос компонента

Машина переносит компонент к запрограммированной позиции установки на печатной плате.

1. Мониторинг установки

Система EPV захватывает информацию, связанную с процессом установки.

1. Верификация

Изображения или информация инспекции могут быть использованы для определения наличия ожидаемого состояния компонента.

1. Анализ процесса

При возникновении производственной аномалии доступная информация EPV может помочь техническим специалистам проанализировать, где произошла проблема.

Этот процесс дает персоналу по техническому обслуживанию больше информации, чем просто сигнал тревоги машины.

Также важно понимать, что EPV120 не заменяет центрирование компонентов LNC120. Технология лазерного распознавания JUKI рассчитывает положение и угол компонента с помощью лазерного измерения, в то время как EPV выполняет другую роль мониторинга процесса. Juki

Как выбрать

Выбор правильной запасной части EPV должен основываться в первую очередь на модели машины, существующем номере детали, идентификации модуля и физической конфигурации.

1. Подтвердите номер детали JUKI

Проверьте, маркирован ли существующий блок:

40129657

Не выбирайте замену только потому, что она выглядит похоже.

2. Подтвердите модель EPV

Проверьте:

EPV120

Машины серии RX могут содержать несколько оптических и сенсорных компонентов, поэтому обозначение модели важно.

3. Подтвердите номер CyberOptics

Где видно, проверьте, несет ли блок:

8019294

Доступные ссылки на детали связывают CyberOptics 8019294 с JUKI 40129657 EPV120.

4. Подтвердите машину

Этот продукт связан с платформой JUKI RX-6. Конфигурация машины все равно должна быть проверена перед заказом, поскольку производственное оборудование может иметь разные спецификации головки или предыдущие модификации.

5. Не путайте EPV120 с LNC120

Это один из самых важных пунктов выбора.

Если вам нужен 40129658 / CyberOptics 8017990, вы имеете в виду лазерный блок распознавания LNC120, а не EPV120 40129657.

6. Отправьте фотографии перед заказом

Для более быстрого подтверждения предоставьте:

Правильная идентификация перед отправкой может сократить задержки установки и ненужное время простоя производства.

FAQ

В1: Для чего используется JUKI 40129657 EPV120?

EPV120 связан с системой встроенной верификации процесса RX-6. Он поддерживает мониторинг на основе изображений вокруг операций захвата и установки компонентов, помогая производственному персоналу проверять наличие компонентов, сохранять информацию о процессе и расследовать аномалии установки SMT. 51Smt PDF

В2: Является ли EPV120 тем же, что и лазерный датчик LNC120?

Нет. EPV120 и LNC120 выполняют разные функции. EPV120 связан с верификацией процесса установки на основе изображений, в то время как LNC120 является блоком лазерного распознавания, используемым для центрирования компонентов и измерения положения. Juki

В3: Какая машина использует JUKI 40129657 EPV120?

40129657 EPV120 связан с установщиком поверхностного монтажа JUKI RX-6. Клиенты должны подтвердить существующую этикетку детали и конфигурацию машины перед заказом замены. 富士泰

В4: Эквивалентен ли CyberOptics 8019294 JUKI 40129657?

Ссылки на детали идентифицируют CyberOptics 8019294 вместе с JUKI 40129657 / EPV120. Для подтверждения покупки сравните полную этикетку, физический блок, расположение разъемов и модель машины перед отправкой.

В5: Какую информацию следует предоставить для запроса?

Пожалуйста, предоставьте модель вашей машины, необходимое количество, номер детали JUKI, номер CyberOptics и четкую фотографию этикетки существующего модуля EPV. Это позволит быстрее подтвердить совместимость и подготовить предложение.

Свяжитесь с нами

Ищете замену для JUKI RX-6 EPV120 40129657 CyberOptics 8019294?

Пожалуйста, отправьте нам модель вашей машины, номер детали, необходимое количество, фотографии текущего модуля и описание неисправности. Наша команда может помочь проверить правильную спецификацию перед предложением и отправкой.

Мы поставляем запасные части для SMT машин для технического обслуживания оборудования, ремонта производственных линий и замены. Свяжитесь с нами сегодня для получения информации о наличии, предложении и подтверждении совместимости.
