Panasonic N610144919AB 64 мм головка вакуумная трубка для CM402 CM602 NPM 12 головок

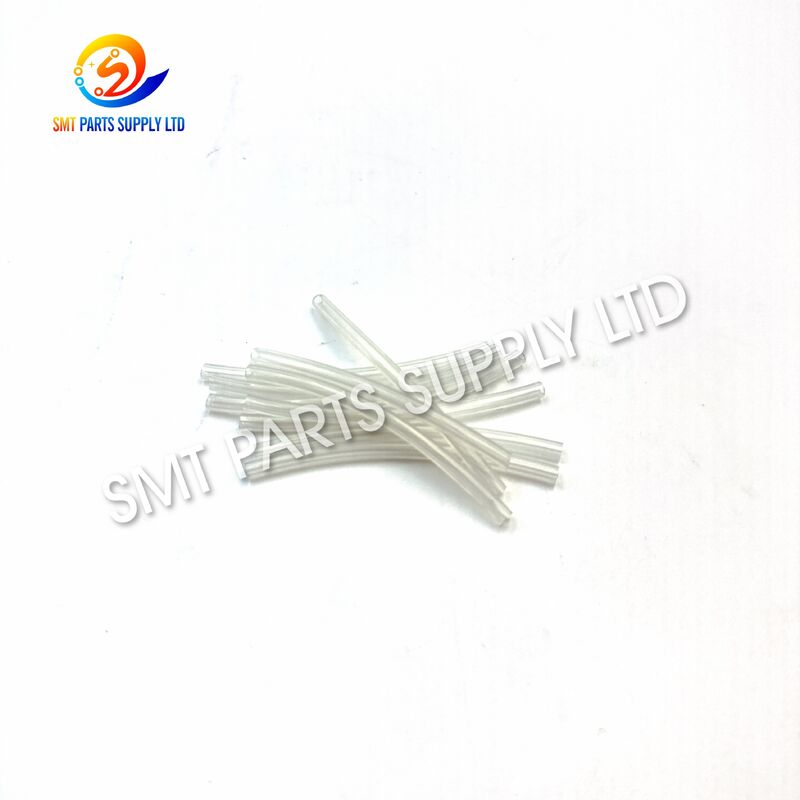

Panasonic N610144919AB Электронная лампа с головкой 64 ммпредставляет собой прецизионный сменный пневматический компонент, используемый в совместимыхСистемы размещения SMT Panasonic CM402, CM602 и NPM с 12 головками. Установленный внутри вакуумного контура установочной головки, он обеспечивает контролируемый путь отрицательного давления между соответствующими пневматическими компонентами и системой забора материала на стороне сопла.

Во время установки SMT стабильный вакуум необходим для надежного захвата, транспортировки, выравнивания и размещения компонентов. Изношенная, треснувшая, затвердевшая, пережатая или протекающая трубка может снизить эффективность всасывания и способствовать периодическим ошибкам захвата или падениям компонентов.

Замена изношенной трубки на правильную.N610144919AB Спецификация 64 ммпомогает восстановить состояние вакуумного контура головки. Этот продукт подходит для заводов SMT, производителей EMS, отделов технического обслуживания оборудования, центров ремонта головок и дистрибьюторов запасных частей.

Основная информация о продукте

Причина – почему вакуумная трубка головки нуждается в замене

Блок размещения с 12 головками выполняет непрерывные высокоскоростные циклы захвата и размещения. Вакуумная трубка внутри головки подвергается повторяющимся движениям, вибрации, изгибам, изменениям пневматического давления и длительным часам работы.

Со временем эти условия могут повлиять на производительность трубки.

Поскольку трубка является частью вакуумного пути, даже небольшая утечка может снизить эффективность всасывания.

По этой причине N610144919AB следует проверять каждый раз, когда в устройстве с 12 головками наблюдается нестабильное поведение вакуума.

Общие симптомы, требующие осмотра

Персоналу технического обслуживания может потребоваться проверить вакуумную трубку и связанные с ней компоненты, если машина показывает:

• Слабый захват компонентов
• Периодический отказ звукоснимателя
• Падение компонентов при движении головы
• Низкий или нестабильный вакуум
• Сигнализация, связанная с вакуумом
• Трещины на поверхности трубы
• Закаленные или хрупкие трубки
• Уплощенные секции труб
• Ослабленные соединения
• Ненормальная реакция пневматики

Эти симптомы также могут быть вызваны другими компонентами, включая форсунки, держатели форсунок, электромагнитные клапаны, фильтры, фитинги, датчики или генератор вакуума.

Поэтому перед заменой необходимо проверить весь пневматический контур.

Решение — замените изношенную вакуумную лампу N610144919AB.

Если проверка подтвердит, что оригинальная трубка треснута, состарилась, протекает, загрязнена или ограничена, замените ее на подходящую.Panasonic N610144919AB Электронная лампа с головкой 64 ммпомогает восстановить заданный вакуумный путь.

Правильная установка обеспечивает постоянную передачу отрицательного давления в систему со стороны сопла во время работы с компонентами.

Преимущества обслуживания

Технические характеристики

Рекомендуемое обозначение заказа

Для точной покупки используйте:

Panasonic + N610144919AB + 64 мм + CM402/CM602/NPM + 12 головок

Конфигурации машины и головки могут различаться. Всегда проверяйте номер оригинальной установленной детали перед размещением заказа.

Приложение

N610144919AB Вакуумная трубка с головкой 64 ммв основном используется для обслуживания вакуумной системы установочной головки на совместимых машинах Panasonic SMT.

Типичные области применения включают в себя:

• Обслуживание головки CM402
• CM602 Ремонт 12 головок
• Обслуживание руководителя размещения NPM
• Замена вакуумной линии
• Профилактическое обслуживание головы
• Устранение неисправностей пневматики
• Ремонт головки размещения
• Инвентаризация запасных частей SMT

Типичные отрасли обрабатывающей промышленности

Эта сменная трубка может использоваться в машинах, используемых в:

• Бытовая электроника
• Автомобильная электроника
• Оборудование связи
• Промышленная электроника
• Производство блоков питания
• Светодиодная продукция
• Компьютерное оборудование
• Умные домашние устройства
• Медицинская электроника
• Общая сборка печатной платы

Окончательное применение может варьироваться, но роль трубки остается той же: поддержание подходящего пневматического пути внутри установочной головки.

Роль вакуумной цепи в размещении SMT

Вакуумная система отвечает за создание всасывания, необходимого для удержания компонента на сопле во время движения.

Типичные сопутствующие компоненты включают в себя:

N610144919ABслужит частью пути вакуумного переноса.

Он сам по себе не создает вакуум. Вместо этого он помогает передавать отрицательное давление, создаваемое системой, в необходимую область установочной головки.

Как это работает

1. Расположение звукоснимателя

Машина перемещает выбранное сопло над компонентом, подаваемым из устройства подачи или лотка.

2. Активация вакуума

Пневматическая система активирует вакуум в соответствии с запрограммированным циклом захвата.

3. Передача отрицательного давления

Вакуум проходит через пневматический контур.

N610144919AB Вакуумная трубка 64 ммявляется частью этого пути.

4. Подбор компонентов

Отрицательное давление достигает области сопла, позволяя соплу удерживать электронный компонент.

5. Перенос компонентов

Головка движется, в то время как вакуум остается активным, чтобы удерживать компонент.

6. Размещение

Машина размещает компонент над запрограммированным расположением печатной платы.

7. Высвобождение вакуума

Вакуум отключается или сбрасывается для отделения компонента от сопла.

Этот процесс постоянно повторяется во время производства.

Стабильное состояние трубок помогает гарантировать постоянство пневматической реакции на протяжении всех повторяющихся циклов.

Почему значение 64 мм имеет значение

Вакуумные трубки не следует выбирать только по внешнему сходству.

Длина трубки влияет на прокладку внутри установочной головки.

Слишком короткая трубка может привести к:

• Чрезмерное напряжение
• Плохая посадка
• Аномальный изгиб
• Преждевременный износ

Слишком длинная трубка может вызвать:

• Нежелательные петли
• Контакт с движущимися частями
• щипание
• Ограниченное пространство для установки

Спецификация 64 ммпоэтому необходимо подтвердить вместе с точным номером детали.

Как выбрать

1. Подтвердите номер детали.

Требуемый номер детали:

N610144919AB

Это основной идентификационный номер.

2. Подтвердите длину

Требуемая спецификация:

64 мм

Перед заказом длину следует тщательно проверить.

3. Подтвердите тип головки.

Этот продукт связан с:

Приложение с 12 головками

В разных конфигурациях головок могут использоваться разные трубки.

4. Подтвердите модель машины.

Типичное применение включает в себя:

СМ402/СМ602/НПМ

Перед покупкой проверьте установленную машину и конфигурацию головки.

5. Сравните оригинальную трубку

Подтверждать:

• Номер детали
• Длина трубки
• Диаметр
• Точки подключения
• Прокладка труб
• Модель машины
• Конфигурация головы

Фотография оригинального установленного компонента может помочь в проверке.

Рекомендуемая справочная информация

Предоставление полной информации помогает уменьшить количество неправильного выбора деталей.

Рекомендации по техническому обслуживанию

Проверьте поверхность трубки

Осмотрите:

• Трещины
• Закалка
• Поверхностный износ
• Сглаживание
• Аномальный изгиб

Проверьте концы трубок

Концы трубок следует проверять на предмет износа или плохого соединения с фитингами.

Избегайте резких поворотов

Неправильная прокладка может ограничить путь внутреннего воздушного потока.

Содержите пневматический контур в чистоте

Следует избегать попадания пыли, масла и мусора в вакуумные линии.

Своевременно заменяйте поврежденные детали

Если утечка или износ подтверждены, замена обычно предпочтительнее временного ремонта.

Справочник по устранению неполадок

Производственные проблемы, связанные с вакуумом, всегда следует диагностировать систематически, а не предполагать, что виноват один компонент.

Сравнение с аналогичными лампами Panasonic

Эти вакуумные трубки выполняют аналогичные пневматические функции, но предназначены для разных конфигураций головок.

Их не следует рассматривать как взаимозаменяемые, если совместимость не подтверждена специально.

Планирование запасов запасных частей

На заводах, эксплуатирующих несколько установочных машин Panasonic, поддержание запаса часто используемых пневматических деталей может сократить задержки в обслуживании.

Небольшой компонент, такой как вакуумная трубка, может остановить или снизить эффективность производства, если при необходимости не будет подходящей замены.

Проверка продукта перед отправкой

Типичные точки проверки включают в себя:

• Проверка номера детали
• Подтверждение длины 64 мм
• Проверка поверхности трубы
• Проверка конца соединения
• Проверка внешнего вида
• Подтверждение количества
• Проверка упаковки

Четкая маркировка особенно полезна, когда несколько различных частей головки Panasonic заказываются вместе.

Часто задаваемые вопросы

Вопрос 1: Для чего используется Panasonic N610144919AB?

N610144919AB — этоВакуумная трубка с головкой 64 ммиспользуется в совместимых приложениях Panasonic CM402, CM602 и NPM с 12 головками. Он передает отрицательное давление в пневматической системе установочной головки.

Вопрос 2: Является ли N610144919AB соплом?

№ N610144919AB – этовакуумная трубка, а не насадка для размещения. Он является частью пневматического контура, подающего вакуум в систему всасывания на стороне сопла.

Вопрос 3: Можно ли использовать N610144919AB для устройства с 16 головками?

Не следует считать его взаимозаменяемым.N610144919AB идентифицируется для приложения с 12 головками., а в конфигурации с 16 головками используется другая спецификация электронной лампы, например N610161010AA.

В4: Почему важна длина 64 мм?

Правильная длина помогает поддерживать правильную прокладку и предотвращает чрезмерное натяжение, образование петель, изгибов или помех внутри узла установочной головки.

В5: Какую информацию я должен предоставить перед заказом?

ПредоставьтеНомер детали N610144919AB, спецификация 64 мм, модель машины, конфигурация с 12 головками, необходимое количество и фотография оригинальной детали.всякий раз, когда это возможно.

Связаться с нами

НуждатьсяPanasonic N610144919AB Электронная лампа с головкой 64 ммдля обслуживания CM402, CM602 или NPM с 12 головками?

Отправьте нам свойномер детали, модель машины, конфигурация головки, необходимое количество и справочная фотография.для проверки продукта и предложения.

Мы поддерживаем требования к замене, плановому техническому обслуживанию, ремонту установочной головки, ремонту оборудования и оптовой закупке запасных частей для поверхностного монтажа.

Свяжитесь с нами, чтобы узнать текущую цену, доступность, время выполнения заказа и расценки на N610144919AB и соответствующие детали для машин Panasonic SMT.
