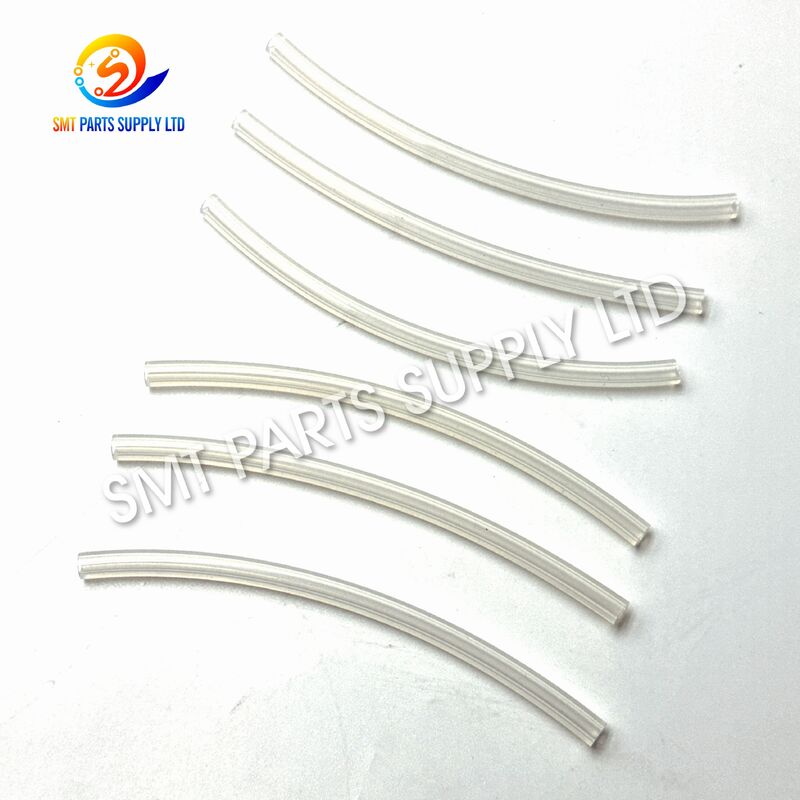

Panasonic KXF0DS4AA00 Электронная трубка с головкой 120 мм для CM402 NPM с 3 головками

Panasonic KXF0DS4AA00 120-мм головка вакуумной трубкипредставляет собой сменный пневматический компонент, предназначенный дляПриложения для размещения SMT Panasonic CM402 и NPM с 3 головками. Установленная в вакуумном контуре установочной головки, трубка передает вакуумное давление между соответствующими пневматическими компонентами и системой захвата на стороне сопла, помогая головке создавать всасывание, необходимое для удержания электронных компонентов во время захвата, перемещения и размещения.

Производительность вакуума имеет решающее значение в высокоскоростном производстве SMT. Старение, растрескивание, деформация, загрязнение или утечка в вакуумной трубке головки могут снизить эффективность всасывания и способствовать нестабильной работе звукоснимателя. Замена изношенной трубки на правильную.KXF0DS4AA00спецификация помогает восстановить состояние вакуумного контура.

Эта вакуумная трубка диаметром 120 мм подходит для ремонта установочной головки, планового технического обслуживания, ремонта машин и хранения запасных частей на предприятиях по производству электроники.

Основная информация о продукте

Причина – почему вакуумная трубка головки требует замены

Установочная головка выполняет тысячи повторяющихся циклов захвата и размещения во время обычного производства SMT.

Вакуумная трубка работает непрерывно как часть пневматического контура. Повторяющиеся движения машины, изгибы, изменения давления, загрязнение окружающей среды и продолжительное время производства могут постепенно влиять на состояние трубы.

К частым причинам ухудшения состояния относятся:

Небольшая утечка в вакуумной линии может иметь больший эффект, чем предполагает ее физический размер, поскольку установочная головка зависит от стабильного отрицательного давления при работе с компонентами.

Типичные симптомы проблем с вакуумной лампой

Персонал по техническому обслуживанию может проверить KXF0DS4AA00 и связанный с ним вакуумный контур, если на машине наблюдаются такие симптомы, как:

• Слабый захват компонентов
• Периодический отказ звукоснимателя
• Падение компонентов при движении головы
• Нестабильный уровень вакуума
• Видимые трещины на трубах
• Затвердевание или деформация трубы
• Ослабленное соединение трубки
• Ограниченный вакуумный воздушный поток
• Повторные сигналы тревоги
• Изменение производительности вакуума между циклами

Эти симптомы также могут быть вызваны форсунками, фильтрами, клапанами, фитингами, датчиками, генераторами вакуума или другими пневматическими деталями.

Поэтому перед принятием решения о том, какой компонент требует замены, необходимо проверить весь вакуумный контур.

Решение — замените изношенную вакуумную лампу KXF0DS4AA00.

Если проверка подтвердит повреждение или утечку в оригинальной трубке, замените ее на подходящую.KXF0DS4AA00 Вакуумная трубка с головкой 120 ммпомогает восстановить пневматическое соединение внутри установочной головки.

Правильно установленная трубка обеспечивает постоянную передачу вакуума и позволяет системе сопел выполнять функцию захвата в предполагаемых условиях эксплуатации машины.

Преимущества обслуживания

Технические характеристики

Рекомендуемая идентификация

Для точной покупки используйте полную идентификацию:

Panasonic + KXF0DS4AA00 + 120 мм + CM402/NPM + 3 головки

Конфигурации машины и головки могут отличаться. Перед заказом покупатели должны подтвердить оригинальный номер детали и установленную конфигурацию.

Приложение

KXF0DS4AA00 Головка вакуумной трубкипредназначен для вакуумной системы в совместимых установочных головках Panasonic.

Его можно использовать для:

• Обслуживание головки размещения
• Ремонт вакуумной линии
• Замена поврежденной трубки
• Профилактическое обслуживание
• Ремонт головного устройства
• Запасной инвентарь производственной линии
• Сервисное обслуживание подержанных машин
• СМТ капитальный ремонт оборудования

Типичные отрасли производства

Эту вакуумную трубку можно использовать в установочном оборудовании, работающем в таких производственных условиях, как:

• Бытовая электроника
• Автомобильная электроника
• Оборудование связи
• Промышленная электроника
• Светодиодная продукция
• Блоки питания
• Компьютерное оборудование
• Умная техника
• Платы управления
• Общая сборка печатной платы

Его цель остается неизменной во всех случаях применения: поддержание вакуумно-воздушного пути, необходимого для надежной работы с компонентами.

Роль вакуумной системы в размещении SMT

Во время размещения насадка должна захватывать компонент из механизма подачи и надежно удерживать его, пока головка движется к печатной плате.

Обычно процесс зависит от нескольких взаимосвязанных компонентов:

KXF0DS4AA00 вакуумная лампаявляется частью этого пневматического пути.

Он сам по себе не создает вакуум. Его роль заключается в обеспечении подходящего воздушного прохода между соответствующими компонентами системы установочной головки.

Как это работает

KXF0DS4AA00 работает вместе с системами создания вакуума и сопел машины.

1. Генерация вакуума

Пневматическая система машины создает отрицательное давление, когда начинается цикл захвата компонента.

2. Вакуумная передача

Давление вакуума проходит через подключенный пневматический контур.

KXF0DS4AA00 вакуумная трубка с головкойобеспечивает часть этого пути воздушного потока.

3. Всасывающее сопло

Отрицательное давление достигает узла сопла, создавая разрежение на кончике сопла.

4. Подбор компонентов

Сопло контактирует с электронным компонентом и удерживает его за счет силы вакуума.

5. Движение головой

Установочная головка перемещает компонент к запрограммированному положению платы.

6. Размещение компонентов

Вакуум сбрасывается или включается в соответствии с машинным циклом, что позволяет разместить компонент на печатной плате.

7. Повторное производство

Процесс постоянно повторяется во время высокоскоростной операции укладки.

Поскольку цикл происходит быстро и неоднократно, в вакуумной линии не должно быть трещин, утечек, ограничений и неправильных соединений.

Почему состояние вакуумной трубки имеет значение

Трубка может выглядеть приемлемо визуально, но при этом иметь небольшие участки старения или деформации.

Проблемы могут возникнуть в следующих случаях:

• Стенка трубы становится твердой
• На концах появляются небольшие трещины.
• Точки соединения разболтались
• Трубка становится пережатой
• Внутреннее загрязнение ограничивает поток воздуха
• Трубка неправильно сгибается после технического обслуживания

Эти условия могут снизить эффективность вакуумного переноса.

По этой причине трубку следует проверять всякий раз, когда установочная головка демонстрирует необъяснимую нестабильность датчика.

Как выбрать

Выбор правильного пневматического компонента SMT требует большего, чем просто проверка внешнего вида.

1. Подтвердите номер детали.

Требуемый номер детали:

KXF0DS4AA00

Подобные вакуумные лампы могут иметь разные размеры или применение.

2. Подтвердите длину трубки.

Эта спецификация:

120 мм

Длина важна, поскольку неправильный трубопровод может привести к неправильной прокладке, чрезмерному изгибу или напряжению при установке.

3. Подтвердите модель машины.

Применимое оборудование включает в себя:

СМ402/НПМ

Всегда проверяйте фактическую установленную машину и конфигурацию головки.

4. Подтвердите заявку головы.

Запрошенная конфигурация:

3-головка

Эту информацию следует указать при отправке запроса, поскольку в разных конфигурациях головок могут использоваться разные пневматические детали.

5. Сравните с оригинальной деталью.

Перед покупкой сравните:

• Номер детали
• Длина трубки
• Положение подключения
• Прокладка труб
• Диаметр
• Существующая модель машины
• Конфигурация установочной головки

Четкая фотография оригинальной детали полезна, когда требуется подтверждение совместимости.

Информация, рекомендуемая для запроса

Предоставление полной информации может значительно уменьшить количество ошибок при идентификации деталей.

Рекомендации по техническому обслуживанию

Регулярный визуальный осмотр

Проверьте вакуумную трубку на наличие:

• Трещины
• Закалка
• Сглаживание
• Поверхностный износ
• Ослабленные соединения
• Аномальный изгиб
• Загрязнение

Проверьте точки подключения

Концы труб и фитинги являются обычными объектами проверки, поскольку повторное техническое обслуживание может привести к износу мест соединений.

Избегайте резких поворотов

Неправильная прокладка трубок может ограничить поток воздуха или вызвать преждевременную механическую усталость.

Содержите вакуумный контур в чистоте

Пыль, масло или загрязнения, попадающие в пневматический путь, могут повлиять на производительность вакуума.

Своевременно заменяйте поврежденные трубки

Если утечка или физический износ подтверждены, замена обычно предпочтительнее временного ремонта.

Справочник по устранению неполадок

Не думайте, что все проблемы со звукоснимателем вызваны вакуумной лампой. Точный поиск неисправностей должен охватывать всю пневматическую систему головки.

Планирование запасов запасных частей

Для заводов, эксплуатирующих оборудование Panasonic SMT, наличие часто используемых пневматических компонентов головки может помочь сократить задержки в обслуживании.

Небольшие пневматические компоненты могут оказаться полезными для хранения в инвентаре для технического обслуживания, поскольку в противном случае замена может быть отложена из-за ожидания конкретной детали.

Проверка продукта перед отправкой

Типичные точки проверки для KXF0DS4AA00 могут включать в себя:

• Подтверждение номера детали
• Подтверждение длины
• Проверка внешнего вида
• Состояние поверхности трубы
• Состояние окончания соединения
• Проверка количества
• Проверка упаковки

При одновременном заказе нескольких частей головки Panasonic четкая маркировка номеров деталей может помочь упростить управление приемкой и техническим обслуживанием на складе.

Часто задаваемые вопросы

Вопрос 1: Для чего используется Panasonic KXF0DS4AA00?

KXF0DS4AA00 — этоВакуумная трубка с головкой 120 мм.используется в совместимых приложениях Panasonic CM402 и NPM с тремя головками. Он передает вакуумное давление в пневматическом контуре установочной головки для поддержки захвата компонента.

Вопрос 2: Является ли KXF0DS4AA00 установочной насадкой?

№ KXF0DS4AA00 — этовакуумная трубка головы, а не насадка. Он относится к вакуумно-пневматической системе внутри узла установочной головки.

В3: Почему необходимо заменить поврежденную вакуумную лампу?

Трещины, затвердевание, деформация или ослабленные соединения могут привести к утечке вакуума или ограничению потока воздуха. Это может способствовать слабому или нестабильному захвату компонентов во время производства.

В4: Как я могу проверить, подходит ли KXF0DS4AA00 к моей машине?

ПодтвердитеНомер детали KXF0DS4AA00, спецификация 120 мм, модель машины и конфигурация с 3 головками. Предоставление четкой фотографии оригинальной трубки и места установки может помочь в проверке.

В5: Можно ли заказать эту вакуумную трубку с другими частями головки Panasonic?

Да. KXF0DS4AA00 может поставляться вместе с другими пневматическими и механическими запасными частями установочной головки. Отправьте полный список номеров деталей, модели машин, количества и справочные фотографии для проверки и расчета стоимости.

Связаться с нами

НуждатьсяPanasonic KXF0DS4AA00 120-мм головка вакуумной трубкидля обслуживания CM402 или NPM с 3 головками?

Отправьте нам свойномер детали, модель машины, конфигурация головки, необходимое количество и справочная фотография.для точной проверки продукта.

Мы поддерживаем требования к замене, плановое техническое обслуживание, проекты по ремонту головок SMT и оптовые закупки запасных частей.

Свяжитесь с нами, чтобы узнать цену, наличие на складе, время выполнения заказа и расценки на KXF0DS4AA00 и соответствующие детали для машин Panasonic SMT.
