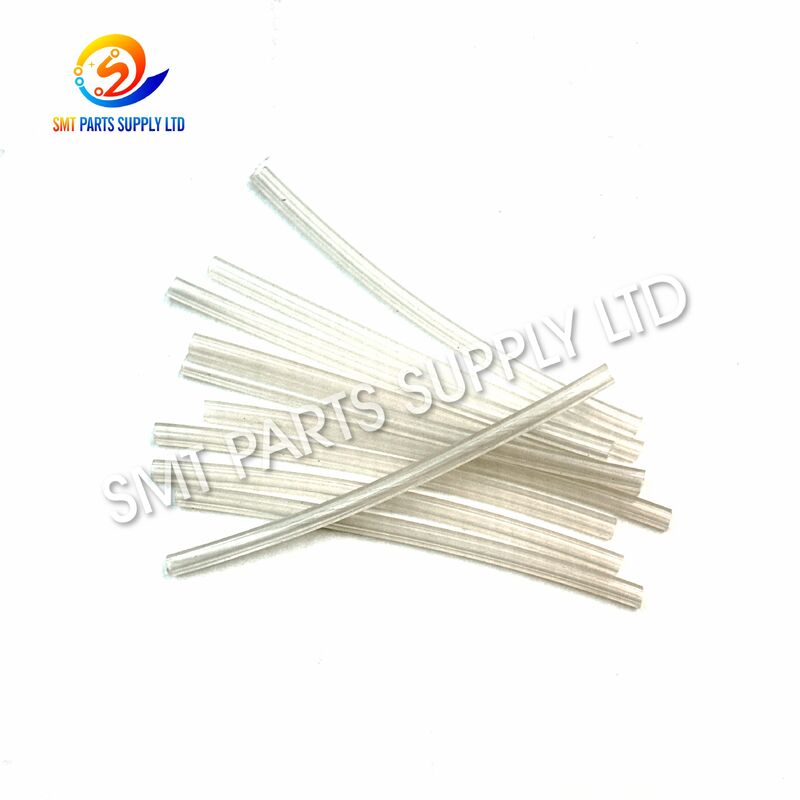

Вакуумная трубка головки Panasonic N610161010AA для CM402, CM602, NPM с 16 головками

вакуумная трубка головки Panasonic N610161010AA является сменным пневматическим компонентом, используемым в совместимых системах установки компонентов Panasonic CM402, CM602 и NPM с 16 головками. Установленная в вакуумной цепи головки установки, трубка обеспечивает путь воздушного потока для отрицательного давления, создаваемого пневматической системой машины.

Во время установки компонентов стабильная работа вакуума имеет решающее значение для надежного захвата, переноса и позиционирования электронных компонентов. Если вакуумная трубка затвердевает, трескается, повреждается, ограничивается или ослабевает в месте соединения, эффективность всасывания может стать нестабильной и привести к ошибкам захвата.

Замена изношенной трубки правильной спецификацией N610161010AA помогает восстановить состояние вакуумного пути головки. Эта деталь подходит для фабрик SMT, производителей EMS, отделов технического обслуживания машин, центров ремонта головок установки и поставщиков запасных частей, обслуживающих оборудование Panasonic.

Основная информация о продукте

Причина – почему вакуумная трубка головки нуждается в замене

16-головочная система установки выполняет непрерывные циклы высокоскоростного захвата и установки. Поэтому вакуумные трубки внутри головки подвергаются повторяющимся движениям, перепадам давления, вибрации и длительным часам работы.

Со временем эти условия эксплуатации могут повлиять на работу трубки.

Общие причины включают:

Вакуумная трубка может выглядеть как небольшой компонент, но даже небольшая утечка может повлиять на эффективное всасывание в сопле.

По этой причине вакуумные трубки должны быть включены в плановые проверки головки установки.

Общие симптомы, требующие проверки

Вакуумная трубка головки N610161010AA и связанные с ней вакуумные компоненты следует проверять, когда производство показывает:

• Нестабильный захват компонентов
• Частые ошибки захвата
• Падение компонентов во время движения головки
• Снижение уровня вакуума
• Прерывистое всасывание
• Видимое растрескивание трубки
• Затвердевание трубки
• Приплюснутые или защемленные трубки
• Ослабленные пневматические соединения
• Повторяющиеся сигналы тревоги по вакууму, связанные с головкой

Эти симптомы также могут быть вызваны соплами, фильтрами, клапанами, фитингами, датчиками, вакуумными генераторами или другими пневматическими компонентами.

Поэтому технические специалисты по техническому обслуживанию должны проверять всю вакуумную цепь перед подтверждением неисправной детали.

Решение – замена изношенной вакуумной трубки N610161010AA

Когда проверка подтверждает, что оригинальная вакуумная трубка повреждена, состарилась, ограничена или протекает, ее замена на правильную вакуумная трубка головки Panasonic N610161010AA помогает восстановить пневматический путь внутри 16-головочной системы.

Правильно установленная трубка обеспечивает стабильную передачу отрицательного давления между источником вакуума и компонентами на стороне сопла.

Преимущества технического обслуживания

Для фабрик, использующих несколько машин Panasonic, наличие критически важных пневматических запасных частей для головок может повысить эффективность ремонта.

Спецификации

Рекомендуемая идентификация

Для точной покупки подтвердите полную комбинацию:

Panasonic + N610161010AA + CM402/CM602/NPM + 16-головочная

Конфигурации машин могут варьироваться в зависимости от модели и версии головки. Всегда проверяйте оригинальный номер детали и установленную конфигурацию головки перед заказом.

Применение

Вакуумная трубка головки N610161010AA используется в совместимых пневматических цепях головок установки для SMT-оборудования Panasonic.

Типичные области применения технического обслуживания включают:

• Техническое обслуживание головки CM402
• Техническое обслуживание 16-головочной системы CM602
• Ремонт головки NPM
• Обслуживание вакуумной цепи
• Замена поврежденной трубки
• Профилактическое техническое обслуживание головки
• Восстановление головки установки
• Запасные части на производственной линии

Типичные производственные среды

Эта деталь может поддерживать SMT-линии, производящие:

• Потребительская электроника
• Автомобильная электроника
• Коммуникационное оборудование
• Промышленные платы управления
• Силовая электроника
• Светодиодные сборки
• Компьютерное оборудование
• Продукты для умного дома
• Медицинские электронные сборки
• Общие печатные платы

Независимо от конечного продукта, функция вакуумной трубки остается прежней: передача отрицательного давления в пневматической системе головки установки.

Роль вакуума в установке SMT

Машина для захвата и установки полагается на вакуумное всасывание для удержания компонентов на кончике сопла.

Общая вакуумная система включает несколько связанных частей:

N610161010AA является частью этого пневматического маршрута.

Он сам по себе не создает всасывания. Вместо этого он позволяет сгенерированному вакууму проходить через узел головки к соответствующим компонентам захвата.

Как это работает

Работа N610161010AA может быть понята как часть полного цикла захвата SMT.

1. Команда захвата

Машина перемещает выбранное сопло над компонентом, подаваемым питателем.

2. Генерация вакуума

Пневматическая система генерирует отрицательное давление в соответствии с последовательностью управления машиной.

3. Передача вакуума

Вакуум проходит через пневматическую цепь головки.

Вакуумная трубка головки N610161010AA обеспечивает часть этого пути воздушного потока.

4. Захват компонента

Отрицательное давление достигает сопла, создавая всасывание на кончике сопла.

Электронный компонент поднимается из питателя.

5. Перенос компонента

Головка установки перемещается, в то время как вакуум продолжает надежно удерживать компонент.

6. Установка на печатную плату

Компонент достигает запрограммированного положения установки и помещается на печатную плату.

7. Сброс вакуума

Вакуум переключается или сбрасывается, чтобы компонент отделился от сопла.

Этот цикл повторяется непрерывно во время производства SMT.

Поэтому стабильное состояние трубки важно для поддержания последовательного пневматического отклика.

Почему состояние вакуумной трубки имеет значение

Вакуумные трубки могут постепенно изнашиваться без явных сбоев машины.

В трубке могут развиваться:

• Мелкие трещины
• Внутренние ограничения
• Ослабленных соединений
• Затвердевание поверхности
• Приплюснутые участки
• Неправильные изгибы
• Износ в области фитингов

Эти проблемы могут повлиять на всасывание, даже если машина продолжает работать.

Ранняя проверка и замена могут помочь предотвратить превращение незначительной пневматической проблемы в повторяющиеся производственные перерывы.

Как выбрать

Выбор правильной вакуумной трубки требует подтверждения нескольких важных параметров.

1. Подтвердите номер детали

Требуемый номер детали:

N610161010AA

Точный номер детали должен быть первым ориентиром при покупке.

2. Подтвердите конфигурацию головки

Этот продукт предназначен для:

Применение 16-головочной системы

Не выбирайте трубку только по внешнему виду, так как разные головки установки могут использовать разные вакуумные линии.

3. Подтвердите модель машины

Применимые модели включают:

CM402 / CM602 / NPM

Подтвердите вашу фактическую конфигурацию оборудования перед размещением заказа.

4. Сравните существующий компонент

Проверьте:

• Оригинальный номер детали
• Общая прокладка трубки
• Точки соединения трубки
• Модель машины
• Тип головки
• Физическая конфигурация

Предоставление фотографии оригинальной установленной трубки может помочь в проверке продукта.

5. Отправьте полную информацию для запроса

Для более быстрой проверки предоставьте:

Эта информация помогает сократить количество ошибочных заказов и повысить эффективность котировок.

Рекомендации по техническому обслуживанию

Регулярная проверка

Проверьте вакуумную трубку на наличие:

• Растрескивания
• Затвердевания
• Приплюснутости
• Аномального изгиба
• Износа поверхности
• Ослабленных соединений
• Загрязнения

Проверьте области соединения

Концы трубки и пневматические фитинги заслуживают особого внимания, так как эти области могут изнашиваться при повторном техническом обслуживании.

Избегайте чрезмерного изгибания

Неправильная прокладка может ограничить воздушный поток или создать нагрузку на трубку.

Поддерживайте чистоту вакуумной системы

Не допускайте попадания пыли, масла и мусора в пневматическую цепь.

Своевременно заменяйте поврежденные трубки

Временные ремонты могут не обеспечить надежную работу вакуума. Если подтверждено физическое ухудшение, рекомендуется замена.

Справочник по устранению неполадок

Точная диагностика всегда должна включать всю вакуумную систему головки, а не замену деталей по предположению.

Сравнение с другими вакуумными трубками головок Panasonic

Эти продукты выполняют схожие пневматические функции, но предназначены для разных конфигураций головок.

Всегда заказывайте в соответствии с точным номером детали и спецификацией головки.

Планирование запасов запасных частей

Для SMT-фабрик пневматические детали головок являются полезными предметами для технического обслуживания.

Наличие правильной вакуумной трубки головки может сократить время ремонта при выявлении пневматической проблемы.

Проверка продукта перед отправкой

Типичные пункты проверки включают:

• Подтверждение номера детали
• Внешний вид продукта
• Состояние трубки
• Состояние области соединения
• Проверка количества
• Проверка упаковки

Для заказов, содержащих несколько SMT-деталей Panasonic, индивидуальная маркировка номера детали может помочь упростить приемку на складе и использование при техническом обслуживании.

FAQ

В1: Для чего используется Panasonic N610161010AA?

N610161010AA – это вакуумная трубка головки для совместимых установок Panasonic CM402, CM602 и NPM с 16 головками. Она передает вакуумное давление в пневматической цепи головки для поддержки захвата компонентов.

В2: Является ли N610161010AA соплом или держателем сопла?

Нет. N610161010AA – это вакуумная трубка. Она относится к пневматической системе и передает отрицательное давление соответствующим компонентам в головке установки.

В3: Можно ли заменить N610161010AA вакуумной трубкой для 16-головочной системы?

Они не должны рассматриваться как взаимозаменяемые без технического подтверждения. N610161010AA предназначена для 16-головочных систем, в то время как разные конфигурации головок используют разные номера деталей и схемы прокладки трубок.

В4: Какие проблемы может вызвать поврежденная вакуумная трубка головки?

Трещины, утечки, ограничения или ослабленные соединения могут снизить эффективность вакуума и привести к слабому захвату, прерывистому удержанию компонентов или производственным ошибкам, связанным с вакуумом.

В5: Как я могу подтвердить совместимость перед заказом?

Предоставьте номер детали N610161010AA, модель машины, конфигурацию 16-головочной системы, требуемое количество и фотографию существующего компонента. Эти детали делают проверку продукта более точной.

Свяжитесь с нами

Нужна вакуумная трубка головки Panasonic N610161010AA для технического обслуживания CM402, CM602 или NPM с 16 головками?

Отправьте нам ваш номер детали, модель машины, конфигурацию головки, требуемое количество и референсное фото для точной проверки.

Мы поддерживаем индивидуальные потребности в замене, плановое техническое обслуживание, проекты по ремонту головок установки и оптовые закупки SMT-запасных частей.

Свяжитесь с нами для получения текущей цены, наличия на складе, сроков поставки и коммерческого предложения на N610161010AA и сопутствующие SMT-детали Panasonic.
