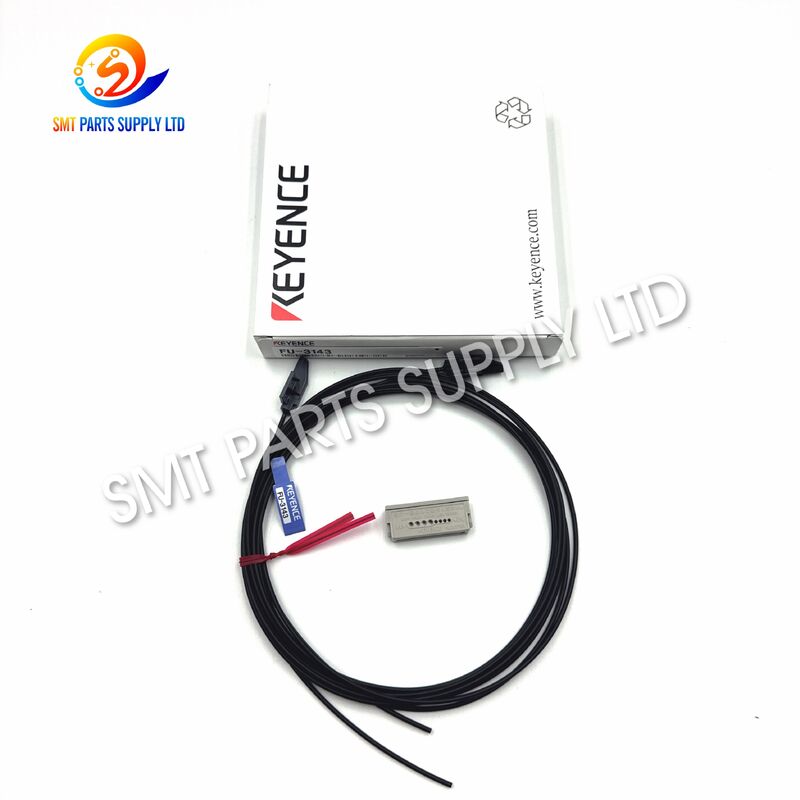

Датчик рельса FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III

FUJI KEYENCE 2MGTCA002600 FU-3143 NXT III Сенсор рельсов

ВFUJI KEYENCE 2MGTCA002600 FU-3143 NXT III Сенсор железнодорожного волокнаявляется оптико-волоконным сенсорным компонентом, используемым в рельсе и конвейерной секции ПКБ на машинах FUJI NXT III SMT. Его основная роль заключается в том, чтобы помочь машине обнаружить присутствие, проход,и положение перемещения PCB-комплектов во время автоматического производства.

В высокоскоростной линии SMT надежное обнаружение ПКБ имеет важное значение для координации движения конвейера, загрузки доски, позиционирования, передачи и производственной последовательности.неправильно установлены, или неустойчивый датчик рельса может вызвать прерывистое обнаружение PCB, сигнализацию о передаче, ошибки ожидания на борту или ненужные остановки машины.

В2MGTCA002600 / FU-3143обеспечивает соответствующее заменяющее решение при обслуживании соответствующей позиции обнаружения рельсов NXT III.Правильная проверка номера деталей перед заказом помогает обслуживающим командам уменьшить ошибки установки и эффективно восстановить нормальную работу машины.

Причины

Почему возникают проблемы с обнаружением PCB-рельсов

Транспортировка ПКБ на монтаже SMT зависит от точной связи между механическими компонентами конвейера и датчиками.машина может неправильно распознать, когда ПХБ входит, проходит через, достигает определенной точки передачи или покидает соответствующее положение конвейера.

К распространенным причинам относятся:

Поскольку датчик рельса работает как часть системы обнаружения передачи ПКБ машины, техники должны осмотреть как датчик, так и окружающую среду установки перед заменой деталей.

Ошибка передачи платы не означает, что сам FU-3143 потерпел неудачу.и установки машины также должны быть проверены.

Решение

Восстановление надежного обнаружения ПКБ с помощью правильного датчика

При проверке подтверждается, что соответствующий датчик железнодорожного волокна поврежден или больше не обеспечивает стабильное обнаружение, его заменяют на правильныйFUJI 2MGTCA002600 / KEYENCE FU-3143может помочь восстановить функцию обнаружения ПХБ в конвейерной системе NXT III.

Использование правильной модели особенно важно, поскольку волоконные датчики с похожим внешним видом могут иметь различные оптические структуры, конфигурации кабелей, размеры установки или характеристики датчиков.

Для замены технического обслуживания рекомендуется подтвердить:

• Существующий номер детали FUJI на машине или записи технического обслуживания.
• Модель датчика, обозначенная какFU-3143.
• Машинная генерацияFUJI NXT III.
• Место установки - соответствующее место обнаружения рельса ПКБ или конвейера.
• Маршрутизация волокон и конфигурация монтажа совпадают с оригинальным компонентом.
• Сопутствующий усилитель или электронная сенсорная система работают правильно.
• Механическое движение рельса нормально до замены датчика.

Этот процесс проверки может уменьшить ненужную замену деталей и избежать заказа визуально похожих, но несовместимых датчиков.

Спецификации

FUJI 2MGTCA002600 FU-3143 Спецификации датчика

Примечание:Электрические параметры, такие как напряжение усилителя, выход переключения и расстояние обнаружения, должны проверяться в соответствии с полной сенсорной системой, установленной на машине.FU-3143 используется в качестве компонента волоконного сенсора и работает вместе с соответствующей сенсорной электроникой в оборудовании.

Применение

Где используется датчик FU-3143

В2MGTCA002600 FU-3143используется в основном в производственном оборудовании FUJI NXT III SMT, где должно быть обнаружено положение или присутствие ПКБ во время транспортировки на борту.

Типичные приложения включают:

Подходящие отрасли

Этот датчик обычно требуется:

• Производственные заводы SMT.
• Производители PCB сборки.
• Контрактные производители электроники.
• Производственные линии автомобильной электроники.
• Производители потребительской электроники.
• Производители ПКБ промышленного контроля.
• Заводы оборудования для связи.
• Компании по техническому обслуживанию машин SMT.
• Отдел обслуживания оборудования ФУДЖИ.
• Дистрибьюторы запасных частей SMT.

Для заводов, работающих на машинах FUJI NXT III непрерывно, наличие часто используемых компонентов датчиков в качестве запасных частей для обслуживания может помочь сократить время ремонта при неожиданных сбоях датчиков.

Как это работает

Принцип обнаружения оптических волокон

ВFU-3143Это оптико-волоконный детектор, вместо обычного механического переключателя, который использует оптическую передачу через волокно для обнаружения изменений, вызванных целевым объектом.

В железнодорожном приложении NXT III последовательность обнаружения может быть понята следующим образом:

1Свет передается через волоконную систему.

Сопутствующая датчиковая электроника обеспечивает оптический сигнал, используемый волоконным датчиком.

2ПХБ попадает в зону обнаружения.

По мере движения платы по конвейерной рельсе ее присутствие изменяет оптическое состояние в точке обнаружения.

3Сенсорная система распознает изменение.

Волоконное устройство передает оптические изменения соответствующей электронной сенсорной системе.

4Машина обрабатывает сигнал обнаружения.

Система управления NXT III использует статус датчика в рамках логики передачи PCB и последовательности машин.

5Процесс конвейера продолжается.

После правильного распознавания положения ПКБ машина может координировать следующую операцию по переносу или размещению платы.

Этот бесконтактный метод обнаружения подходит для автоматизированного производства SMT, поскольку для ПКБ не требуется механическое включение обычного переключателя предела в точке обнаружения.

Почему нужно исправлять проблемы обнаружения железных дорог

Устройство для размещения не просто перемещает печатную плату с одной стороны на другую.

Надежное обнаружение ПКБ помогает поддерживать:

Поэтому даже небольшой детектор может оказать значительное влияние на время работы машины.

Как выбирать

Как подтвердить правильный датчик FUJI NXT

Прежде чем отправить запрос, сравните следующую информацию с датчиком, установленным на вашей машине.

1Подтвердите номер части FUJI.

Требуемый номер детали FUJI должен быть:

2MGTCA002600

Проверка номера детали является самым важным шагом при замене компонентов машины SMT.

2. Подтвердить модель KEYENCE

Проверьте, есть ли на волоконном блоке знак:

FU-3143

Не выбирайте другой волоконный датчик серии FU только потому, что внешний вид кажется похожим.

3Подтвердите генерацию машины.

Данный продукт в основном предназначен для:

FUJI NXT III

Машины NXT, NXT II и NXT III могут использовать различные конфигурации датчиков в разных местах.

4. Подтвердить положение установки

Проверить, что требуемый компонент используется в:

Раздел обнаружения PCB рельса / конвейера / платы.

Машина NXT содержит множество различных датчиков для голов, модулей, питателей, осей, крышек и конвейерных механизмов.

5Отправьте фото, если номер части не ясен.

Если этикетку машины или маркировку датчика нельзя четко прочитать, отправьте нам:

Наша команда может сравнить информацию до предложения, чтобы помочь уменьшить риск неправильного заказа.

Рекомендации по техническому обслуживанию

Для поддержания стабильного обнаружения ПКБ техники должны периодически осматривать область установки датчиков.

Рекомендуемые проверки включают:

• Держите область оптического сенсора чистой.
• Удалять избыточную пыль и остатки производства.
• Избегайте тянуть или резко сгибать волоконный кабель.
• Проверьте положение установки после технического обслуживания рельсов.
• Проверьте кабельные каналы на наличие механических помех.
• Убедитесь, что датчик надежно установлен.
• Проверьте соответствующие указания усилителя во время устранения неполадок.
• Подтвердите, что конвейеры и рельсы двигаются нормально.
• Избегайте ненужных корректировок, когда система работает правильно.

Во время технического обслуживания необходимо осторожно обращаться с компонентами волокна, поскольку чрезмерное изгибание, дробление или тяга могут повлиять на передачу оптического сигнала.

Преимущества технического обслуживания SMT

Номер заменной части

Сочетание2MGTCA002600 и FU-3143делает идентификацию простой для команд технического обслуживания, ищущих правильный датчик NXT III.

Разработан для обнаружения ПХБ

Компонент связан с обнаружением доски в секции рельса и конвейера, а не с общим обнаружением близости машины.

Поддерживает непрерывность производства

Стабильное обнаружение ПКБ помогает машине поддерживать правильную последовательность во время автоматической транспортировки доски.

Бесконтактное зондирование

Оптическое обнаружение позволяет обнаруживать ПХБ без механического контакта с платой на точке обнаружения.

Легкая идентификация запасной части

Предоставление как номера деталей FUJI, так и модели волокна KEYENCE упрощает связь между инженерами по производству, департаментами технического обслуживания и командами по закупкам.

Подходит для профилактического запаса

Заводы, работающие с несколькими машинами FUJI NXT III, могут хранить критические датчики в запасе технического обслуживания, чтобы сократить время простоя, вызванное ожиданием заменных частей.

Частые вопросы

Вопрос 1: Для чего используется FUJI 2MGTCA002600 FU-3143?

Это компонент волоконно-оптического датчика, используемый в рельсовой или конвейерной секции FUJI NXT III SMT-монтеров.Его основное применение - обнаружение присутствия ПКБ или движения платы, чтобы машина могла правильно координировать последовательность передачи ПКБ.

Вопрос 2: 2MGTCA002600 то же самое, что KEYENCE FU-3143?

Для данного приложения NXT III:2MGTCA002600является номером части FUJI, связанной сКлюч FU-3143Покупатели должны предоставить оба номера при запросе оферты для обеспечения точной идентификации.

Вопрос 3: Можно ли использовать FU-3143 на каждой машине FUJI NXT?

Не следует предполагать, что он подходит для каждого поколения NXT или каждого положения датчика.Всегда подтверждайте модель машины., место установки и оригинальный номер детали перед заказом.

Вопрос 4: Что я должен проверить, если машина имеет обнаружение прерывистых PCB?

Проверьте чистоту датчика, состояние волокон, расположение монтажа, маршрутизацию кабеля, связанную с ним электронику датчика, движение конвейера и состояние рельсов PCB.Если волокно FU-3143 повреждено или нестабильно, может потребоваться замена после устранения неполадок подтверждает неисправность.

Q5: Какую информацию я должен предоставить для предложения?

Пожалуйста, укажитеFUJI номер части 2MGTCA002600,KEYENCE модель FU-3143Это позволяет быстрее проверять продукт и помогает избежать заказа неправильного датчика NXT.
