Драйвер оси Z Samsung Hanwha SM320 SM321 J3153053A EP06-900142 Panasonic MADDT1105001

Samsung Hanwha SM320 SM321 Драйвер Z-оси J3153053A EP06-900142 Panasonic MADDT1105001

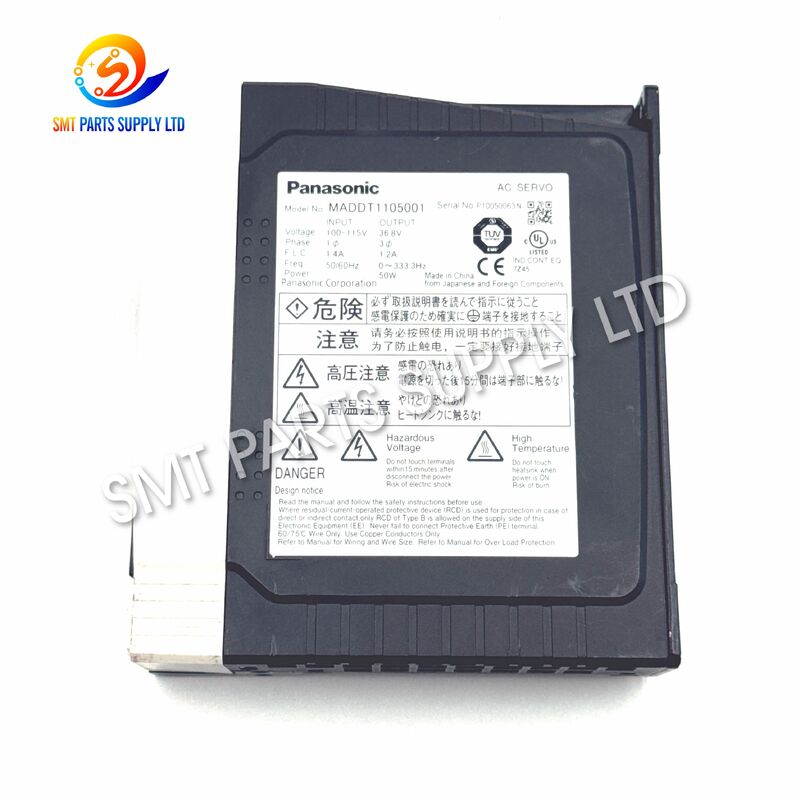

Z-осевой сервоуправляющий Panasonic MADDT1105001 предназначен для управления движением в машинах Samsung и Hanwha SM320 и SM321 SMT.Его обычно идентифицируют по номеру части Samsung.J3153053Aи альтернативные ссылкиEP06-900142.

Основанный на сервоплатформе Panasonic MINAS A4, этот драйвер контролирует точное вертикальное движение головы во время подбора и размещения компонента.Точное движение оси Z важно для правильной высоты сопла, стабильная обработка компонентов, повторяемое размещение и надежная высокоскоростная сборка ПКБ.

Для этого Samsung и Hanwha приложение машины, водитель связан сКонфигурация сервомотора 30 ВтОн подходит для заводов SMT, ремонтных компаний оборудования, отделов технического обслуживания производства, ремонтников подержанных машин,и дистрибьюторов запасных частей, требующих совместимой замены сервоуправления для существующего оборудования SM320 или SM321..

Причины

Неисправности сервоуправления могут вызвать серьезные перебои в производстве SMT, потому что головка размещения зависит от точного вертикального движения, управляемого сервоуправлением.

К распространенным причинам проблем с сервооси Z относятся:

Старение электронных компонентов

Машины SM320 и SM321 широко используются на электрониках на протяжении многих лет.и другие электронные компоненты могут постепенно ухудшаться после длительной непрерывной работы.

Механическое сопротивление

Если механизм оси Z испытывает чрезмерное трение, загрязнение, износ подшипников или проблемы с смазкой, дополнительная нагрузка передается на двигатель и сервоуправляющий.

Это может привести к перегрузке сигнализации или нестабильному движению.

Неисправности кодера или кабеля

Сервосистема зависит от обратной связи кодера. Поврежденные кабели кодера, свободные разъемы, плохой контакт или сломанные провода могут производить аномальные сигналы позиционирования и запускать сигналы тревоги машины.

Нестабильное питание

Колебания напряжения, неправильное заземление, электрический шум и отключение питания могут повлиять на надежность сервоуправляющего устройства.

Неправильные параметры

Заменный сервоуправляющий может не работать правильно, если специфические для машины параметры неправильны или неполны.

Накопление тепла

Плохая вентиляция внутри электрического шкафа может увеличить рабочую температуру и сократить срок службы электронных компонентов.

Решение

Когда существующий сервоуправляющий Z-оси подтверждается неисправностью, замена его на правильную соответствующую модель может помочь быстро восстановить работу машины.

Рекомендуемая последовательность идентификации:

MADDT1105001 - MADDT1105 - J3153053A - EP06-900142 - SM320 / SM321 Ось Z

Использование нескольких соответствующих ссылок снижает риск покупки неправильного сервоуправляющего устройства.

Перед заказом подтвердите:

Перед заказом рекомендуется четкое фото существующей этикетки сервоуправляющего устройства.

Спецификации

Сравнение приложений серии MADDT1105

Различные сервоприводы могут быть установлены в одном и том же монтаже SMT. Сходный внешний вид не означает, что приводы взаимозаменяемы.

Всегда выбирайте драйвер в соответствии с оригинальной моделью, номером части Samsung, положением машины и электрическими характеристиками.

Применение

Сервоуправляющий MADDT1105001 используется в автоматизированном оборудовании для размещения SMT, требующем точного вертикального движения головы.

Типичные приложения включают:

Samsung SM320 SMT установщик

SM320 использует несколько сервоосей для выполнения высокоскоростного размещения компонентов.

Samsung SM321 SMT установщик

SM321 также использует сервоуправляемое движение головы для повторяемой сборки печатных плат.

Поддерживаемое Hanwha оборудование Samsung

Samsung Techwin SMT оборудование позже стало ассоциироваться с Hanwha Precision Machinery.

Производство PCB сборки

К подходящим отраслям промышленности относятся:

• Потребительская электроника.
• Автомобильная электроника.
• Производство светодиодов.
• Промышленные панели управления.
• Коммуникационное оборудование.
• Производство источников питания.
• Производство контрактной электроники.
• Компьютерная электроника.
• Ремонт оборудования SMT.
• Операции по обслуживанию запасных частей.

Как это работает

Сервоуправляющий действует как интерфейс управления между контроллером машины SMT и сервомотором.

Шаг 1: Команда движения

Управляющий машиной определяет, как далеко и как быстро должна двигаться вертикально головка размещения.

Шаг 2: Обработка драйверов

MADDT1105001 получает команду и вычисляет требуемую мощность двигателя.

Шаг 3: Моторное движение

Водитель подает управляемую электрическую энергию на сервомотор, перемещая ось Z в направлении запрограммированного положения.

Шаг 4: Отзывы кодера

Моторный кодер отправляет информацию о положении в режиме реального времени обратно в сервосистему.

Шаг 5: Корректировка в замкнутом цикле

Водитель непрерывно сравнивает движение с фактическим положением двигателя.

Любая разница в положении исправляется автоматически.

Шаг 6: Завершение позиции

После достижения целевого положения сервосистема стабилизирует ось и готовится к следующему движению подбора или размещения.

Операция по оси Z во время размещения SMT

Типичный цикл размещения включает:

1. Голова для размещения перемещается над питателем.
2. Ось Z опускает соприкосновение.
3. Дюзел соприкасается или приближается к компоненту.
4. Вакуум поднимает компонент.
5. Ось Z поднимает голову.
6. Компонент проверяется системой зрения.
7. Голова движется к месту размещения ПКБ.
8. Ось Z опускает компонент.
9. Компонент помещается на ПХБ.
10. Голова поднимается и начинается следующий цикл.

Поскольку эти движения происходят неоднократно на высокой скорости, сервоотказ и стабильность позиционирования важны для эффективности производства.

Типичные симптомы вины

Как выбирать

Выбор правильного сервоуправляющего особенно важен, поскольку драйверы Panasonic MINAS A4 с аналогичными корпусами могут иметь различные электрические характеристики и функции машины.

1Подтвердите полную модель.

Проверьте, показывает ли оригинальная установка:

MADDT1105001

или базовое обозначение:

MADDT1105

2. Подтвердите номер детали Samsung

Требуемая ссылка для данной заявки:

J3153053A

3Подтвердить ссылку на ЕП

Проверьте, есть ли в документации по техническому обслуживанию:

EP06-900142

4Подтвердите устройство.

Проверить, что водитель обязан:

Samsung SM320

или

Samsung / Hanwha SM321

5Подтвердите ось.

Укажите заявку как:

Сервоуправляющий Z-оси

6Сравните этикетку водителя.

Сравните напряжение, модель, разъемы и идентификационную информацию перед установкой.

7Проверьте существующую ошибку

Сервосигнализация не всегда означает, что сам водитель не работает.

Проверить:

• Сервомотор.
• Кодирующий кабель.
• Моторный кабель.
• Механический механизм Z-оси.
• Силовое питание.
• Коннекторы.
• Параметры машины.

8Отправьте четкую фотографию.

Предоставление фотографии оригинальной этикетки водителя является одним из самых быстрых способов подтверждения совместимости.

Почему нужно исправлять совпадения

Неправильный выбор водителя может привести к:

• Сервоалармы.
• Ошибка управления двигателем.
• Неправильное движение.
• Несовместимость параметров.
• Время простоя производства.
• Несоответствие соединителя.
• Электрические повреждения.
• Задержка установки.

По этой причине выбор никогда не должен основываться только на внешнем виде.

Рекомендации по техническому обслуживанию

Регулярное обслуживание может помочь продлить срок службы сервосистемы.

Рекомендуемые проверки включают:

Преимущества

Точный контроль оси Z

Поддерживает точное вертикальное расположение головы во время подбора и размещения компонента.

Многочисленные ссылочные номера

MADDT1105001, MADDT1105, J3153053A и EP06-900142 упрощают идентификацию деталей.

SM320 и SM321 Заявление

Подходит для обслуживания широко используемых монтажников SMT Samsung и Hanwha.

Сервотехнология MINAS A4

Обеспечивает стабильное промышленное управление движением, подходящее для повторяющихся приложений SMT.

Сокращение времени простоя технического обслуживания

Правильно приспособленная замена может помочь эффективно восстановить работу машины.

Полезная запасная часть

Идеально подходит для заводов, работающих с несколькими машинами SM320 или SM321 и поддерживающих стратегический запас запасных частей.

Частые вопросы

Q1. Используется ли Panasonic MADDT1105001 в машинах Samsung SM320 и SM321?

Да, MADDT1105001 связан с сервосистемами Samsung и Hanwha SM320 и SM321 и обычно скрещивается с J3153053A и EP06-900142 для приложений Z-оси.

Вопрос 2: Является ли J3153053A сервоуправляющим 30 Вт?

Да, для конкретного устройства Samsung, J3153053A с MADDT1105 идентифицируется как конфигурация сервоуправления 30 Вт.

Q3. Может ли MADDT1205001 заменить MADDT1105001 напрямую?

Не рекомендуется прямая замена без проверки. Различные модели драйверов могут иметь разные номиналы мощности, спецификации напряжения, назначения машины, разъемы и параметры серво.

В. Какую информацию я должен предоставить перед заказом?

Пожалуйста, укажите модель машины, оригинальную модель драйвера Panasonic, номер детали Samsung, расположение оси, требуемое количество и четкую фотографию оригинальной этикетки драйвера.

Вопрос 5: Может ли тревога Z-оси быть вызвана чем-то другим, кроме сервоуправляющего?

Моторные неисправности, кодирующие кабели, механическое сопротивление, поврежденные разъемы, нестабильное питание, датчики и неправильные параметры машины также могут вызвать сервоалармы.

Свяжитесь с нами

Для быстрого сопоставления продуктов и предложения, пожалуйста, укажите:

• Модель машины.
• Модель водителя.
• Номер части Samsung.
• Альтернативный номер детали.
• Положение оси.
• Необходимое количество.
• Фото с надписью водителя.
• Страна назначения.

Мы можем помочь проверить требуемую модель до предложения и помочь сопоставить подходящие запасные части SMT для оборудования для размещения Samsung и Hanwha.
