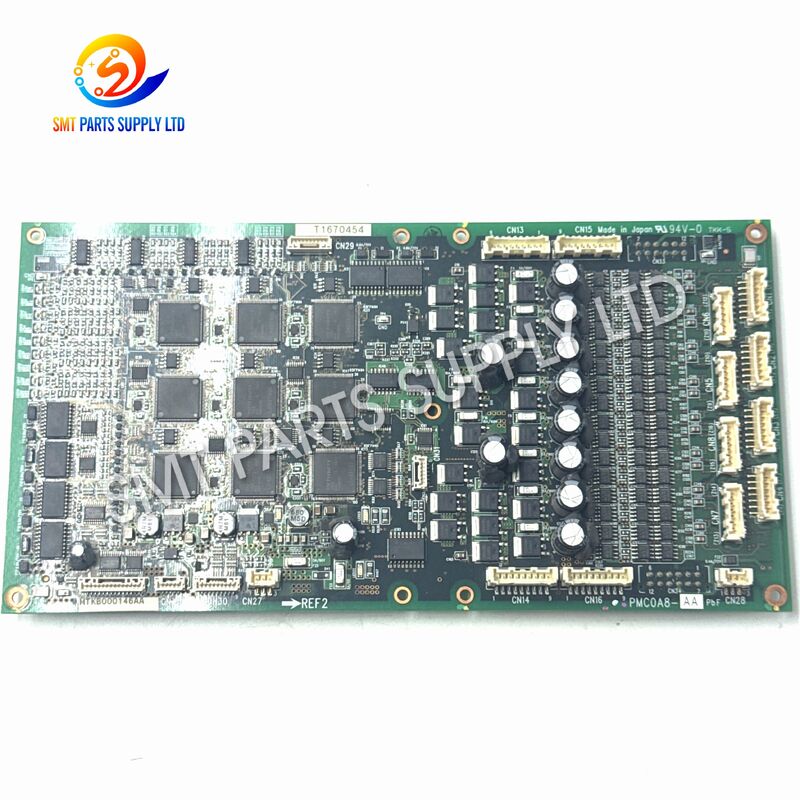

Panasonic MTKB000146AA Плата управления осью Z для крепления NPM-D3 на 16 головок

Panasonic MTKB000146AA Z-Axis Control Board для NPM-D3 с 16-головой установкой

ВPanasonic MTKB000146AA Z-Axis Control Boardявляется электронным элементом управления для легкогоСистема размещения с 16 соплами и 16 головамиИспользуется в совместимом оборудовании для монтажа NPM-D3 SMT.N610164162AAОсновное его применение заключается в управлении и координации движения оси Z в системе расположения головки.

Во время производства SMT, голова установки неоднократно приближается к питателям, поднимает компоненты, путешествует к координатам PCB, опускается до запрограммированной высоты установки, освобождает компоненты,и возвращается на следующий циклПоэтому надежное управление осью имеет важное значение для бесперебойной работы машины.

MTKB000146AA подходит для отделов технического обслуживания заводов SMT, ремонтных компаний оборудования, производителей EMS, реставраторов машин,и дистрибьюторов запасных частей, которым требуется четко обозначенная панель управления головой NPM.

Проблемы с осью Z могут прервать весь цикл размещения, потому что вертикальное движение головы требуется как для сбора, так и для монтажа компонента.

К распространенным причинам, требующим проверки, относятся:

Сигнализация по Z-осеЭто не означает, что MTKB000146AA потерпел неудачуПеред заменой следует проверить всю систему управления головой.

Персонал технического обслуживания может проверять панель управления и связанные с ней компоненты, если он сталкивается с:

• Неудача инициализации Z-оси.
• Аномальные вертикальные движения головы.
• Голова не может правильно подниматься или опускаться.
• Прекращение остановочной оси.
• Повторяющиеся сигналы тревоги по головной оси.
• Перерыв в последовательности сбора.
• Прекращение цикла размещения.
• Аномалия связи с головой.
• Неправильная реакция после запуска машины.
• Повторяющиеся сбои из одного и того же участка головы.

Правильная диагностика важна, потому что подобные симптомы могут быть вызваны двигателями, датчиками, кабелями, соединителями или механическими компонентами.

Запишите код сигнализации машины, рабочее состояние, пораженную головку и происходит ли проблема непрерывно или периодически.

Проверьте идентификационную этикетку на установленной доске.

Для данного продукта основной моделью является:

MTKB000146AA

Соответствующие ссылки на запасные части также связывают плату с:

N610164162AA

Перед тем, как сменить доску, проверьте:

• Состояние блокировки соединителя.
• Контактная чистота.
• Сгибающие терминалы.
• Повреждение кабеля.
• Спустя провода.
• Признаки перегрева.
• Окисление или заражение.

Проверьте, может ли ошибка быть вызвана:

• Двигатель Z-оси.
• Кодировщик или обратная связь позиции.
• Датчики.
• Проводка головы.
• Механические проводники.
• Силовое питание.
• Связанные схемы привода.

После подтверждения неисправности платы устанавливается правильная замена с использованием профессиональных процедур обработки ESD.

После замены проверьте инициализацию, движение головы, работу сбора, размещение и возвращение исходной сигнализации.

MTKB000146AA специально идентифицируется поставщиками запасных частей как легкая 16-насадка головы Z-оси для приложений NPM-D3.

Следующая таблица полезна для покупателей, сравнивающих аналогичные панели управления NPM.Ссылки на заявки, не автоматические заменителиРазные конфигурации ноздрей могут требовать разных досок.

Важно:Всегда сравнивайте точный номер детали, генерацию машины, конфигурацию ноздри, расположение соединителей и пересмотр платы.

MTKB000146AA может использоваться в качестве замены для технического обслуживания, если подтверждена неисправность совместимой легкой 16-главой Z-осной панели управления.

Заводы EMS, работающие на нескольких линиях SMT, часто поддерживают критически важные электронные платы в качестве запасного инвентаря, чтобы сократить время экстренных закупок.

Поставщики технического обслуживания SMT могут использовать плату во время диагностированных работ по ремонту головного управления NPM.

Предприятия, ремонтирующие подержанные машины НПМ, могут потребовать замены электронных панелей управления перед испытаниями оборудования и повторным вводом в эксплуатацию.

Часть подходит для специализированных поставщиков запасных частей SMT, поддерживающих заводы в Европе, Северной Америке и Юго-Восточной Азии.

Ось Z - вертикальная ось движения, используемая головкой для размещения при подъеме и монтаже компонента.

1. Командование размещением
2. Перейдите в позицию сбора
3. Спуск по оси Z
4. Подборка компонентов
5. Поднятие головы
6. Переход на ПХБ
7. Установка Спуск
8. Освобождение компонента
9. Возвращение

Доска управления работает в электронной системе машины для поддержки повторяющейся последовательности управления осью, требуемой совместимой головкой размещения.

Высокоскоростная машина для размещения повторяет вертикальное движение непрерывно на протяжении всего производства.

Устойчивый контроль способствует:

• Надежная подборка компонентов.
• Контролируемое движение сопла.
• Правильная последовательность размещения.
• Постоянный цикл работы машины.
• Уменьшает неожиданные тревоги.
• Стабильная производственная деятельность.

Если движение оси Z становится нестабильным, производство может прекратиться даже тогда, когда остальные системы машины работают правильно.

По этой причине команды по техническому обслуживанию должны систематически устранять проблемы с осью, а не сразу заменять детали.

Существующий компонент должен быть проверен на точностьMTKB000146AAидентификация.

Некоторые списки запасных частей связываютN610164162AAс MTKB000146AA для легкого 16-ствольного Z-оси.

Подтвердите, что установленная система размещения использует правильную легкую конфигурацию 16-головок / 16-го сопла.

MTKB000146AA обычно используется для приложений NPM-D3.

Для точной проверки предоставьте четкие фотографии, показывающие:

• Полный ПКБ.
• На этикетке есть номер части.
• Устройство соединителя.
• Пересмотр совета директоров.
• Дополнительные идентификационные этикетки.

Похожие NPM-панели могут обслуживать разные размеры голов или разные оси.

Поскольку MTKB000146AA - это электронный ПКБ, важно правильно обращаться с ним.

• Выключите оборудование правильно.
• Отключите электричество.
• Используйте антистатическую защиту.
• Подтвердите номер запасной части.
• Если необходимо, сфотографируйте расположение кабелей.

• Избегайте непосредственного прикосновения к электронным элементам.
• Не заставляйте разъемы вставать на место.
• Проверьте ориентацию соединителя.
• Убедитесь, что все кабели правильно установлены.
• Не допускайте попадания инструментов или посторонних материалов в машину.

• Запустите оборудование согласно процедурам технического обслуживания.
• Подтвердить нормальную инициализацию.
• Следите за движением головы.
• Проверьте операцию сбора и размещения.
• Подтвердите, что первоначальная сигнализация отключена.
• Провести испытание производства перед возвращением к нормальному объему.

Электронные панели SMT должны быть защищены от статического электричества, влаги, ударов и загрязнения.

Для критически важных запасных запасов доска должна оставаться в защитной упаковке до тех пор, пока она не потребуется для установки.

MTKB000146AA - это ПКБ для управления головой, используемый для легкого 16-насадного Z-оси в совместимом оборудовании для размещения SMT NPM-D3.Он поддерживает электронное управление, необходимое для вертикального размещения движения головы.

Многочисленные ссылки SMT на запасные части связывают MTKB000146AA с N610164162AA для легкой 16-ствольной Z-осной платы.Покупатели все равно должны сравнить установленную этикетку PCB и конфигурацию машины перед заказом.

Он не должен считаться взаимозаменяемым. MTKB000052AA перечислен для легкой 8-насадки, в то время как MTKB000146AA ассоциируется с легкой 16-насадки конфигурации.

Похожие симптомы могут возникнуть из-за кабелей, разъемов, двигателей, датчиков, механического сопротивления, обратных сигналов или проблем с питанием.Перед заменой ПКБ должна быть проведена диагностика всей системы оси.

Пожалуйста, отправьте MTKB000146AA, модель машины, конфигурацию головки, количество, страну назначения и четкие фотографии существующей этикетки и разъемов ПКБ.Эта информация помогает уменьшить ошибки совместимости.

НуждаMTKB000146AA Z-Axis Control Board для 16-головой установки NPM-D3?

Пожалуйста, отправьте:

• Номер части.
• Модель машины.
• Конфигурация головы.
• Необходимое количество.
• Существующие фотографии.
• Страна назначения.
• Необходимое условие.

Мы можем помочьпроверка модели, проверка совместимости, котировка, подтверждение наличия запасов, требования к упаковке и международные договоренности о перевозке.

Отправьте свой запрос на запасные части SMT для быстрой котировки и точной совместимости продукции.
