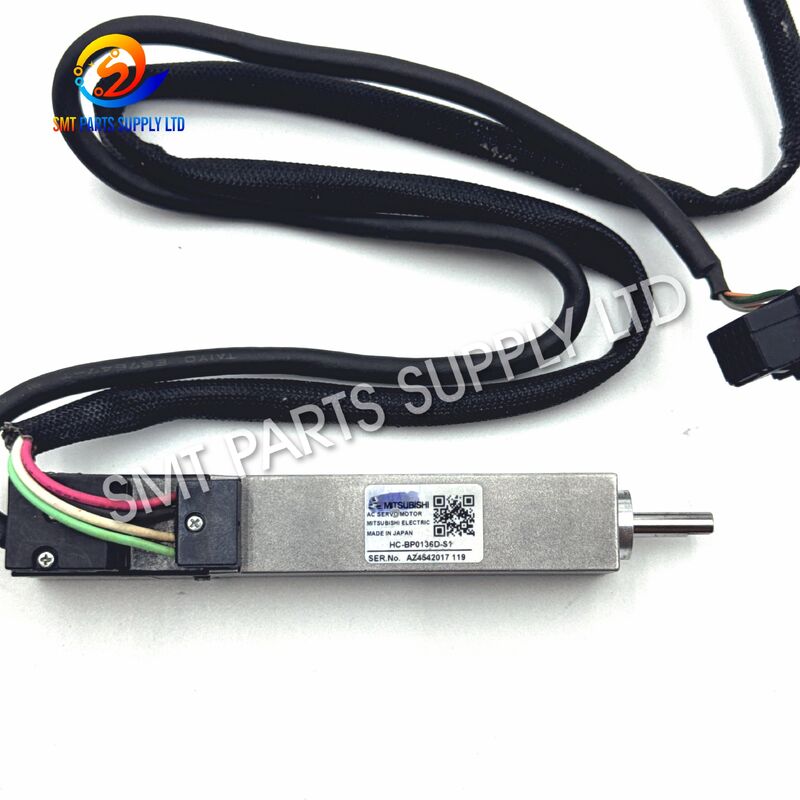

MITSUBISHI HC-BP0136D-S1 Двигатель T-оси 10 Вт KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 10W T-Axis Motor KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 — это компактный асинхронный серводвигатель мощностью 10 Вт, разработанный для прецизионного вращательного движения в автоматизированном промышленном оборудовании. В совместимых установщиках печатных плат он обычно устанавливается как двигатель оси T или оси тета, управляя положением вращения механизма установки во время захвата, выравнивания и монтажа компонентов.

Двигатель обычно ассоциируется с номером детали оборудования 40044533 и используется в определенных конфигурациях установщиков KE-2070, KE-2080 и FX-3. Он обеспечивает контролируемое ускорение, отзывчивое позиционирование и повторяемое вращательное движение, необходимое для высокоскоростной сборки печатных плат.

Этот сменный двигатель подходит для технического обслуживания оборудования, восстановления производственной линии, профилактического запаса запасных частей и ремонта головки оси. Покупателям следует подтвердить полную модель HC-BP0136D-S1, номер детали оборудования, тип разъема, структуру вала, точки крепления, модель машины и существующую маркировку двигателя перед заказом. Также следует сравнить справочные маркировки AZ4542017 и 119 с удаленным компонентом.

Двигатель оси T управляет вращательным движением механизма установки. Во время производства SMT электронные компоненты должны не только перемещаться в правильные координаты X и Y, но и вращаться под требуемым углом монтажа.

Правильно функционирующий двигатель оси T помогает машине:

Когда двигатель становится нестабильным, головка установки может не достичь заданного угла, выдавать сигналы тревоги по оси, издавать аномальный шум или создавать непоследовательную ориентацию компонента. Своевременная диагностика и замена могут помочь восстановить работу машины и предотвратить дополнительные механические или электрические повреждения.

Несколько условий эксплуатации могут привести к отказу, снижению точности или нестабильной работе серводвигателя оси T установщика SMT.

Непрерывное ускорение, замедление и изменение направления могут постепенно влиять на подшипники, вал двигателя, муфты и соединенные вращающиеся механизмы. Чрезмерный износ может вызывать вибрацию, шум или нестабильность вращения.

Пыль, остатки смазки, фрагменты компонентов, частицы паяльной пасты и другие производственные загрязнители могут попасть в зону установки двигателя. Накопившееся загрязнение может увеличить механическое сопротивление и повлиять на рассеивание тепла.

Заевший механизм головки, поврежденная муфта, смещенный вал или ограниченная вращающаяся секция могут создавать чрезмерную нагрузку на двигатель. Замена двигателя без устранения механической причины может привести к повторному отказу.

Обрыв кабеля двигателя, ослабленный контакт, загрязненный разъем, поврежденный контакт или прерывистая неисправность проводки могут вызвать симптомы, аналогичные отказу двигателя. Поэтому перед заменой следует проверить кабель и разъем.

Сервосистемы зависят от обратной связи по положению для поддержания контролируемого движения. Нестабильность обратной связи может вызвать сигналы тревоги позиционирования, неправильное вращательное движение, колебания или невозможность завершить инициализацию.

Ограниченная вентиляция, непрерываемая перегрузка, высокая температура окружающей среды или плохая теплопередача могут увеличить рабочую температуру. Повторный перегрев может сократить срок службы двигателя.

Двигатель работает как часть полной системы сервоуправления. Неправильные параметры, поврежденная электроника привода, нестабильное питание или неисправности платы управления могут повлиять на работу двигателя, даже если сам двигатель механически исправен.

Неправильное выравнивание вала, чрезмерное усилие затяжки, натяжение кабеля, удар при сборке или неподходящая сменная модель могут вызвать аномальную работу после установки.

Эти симптомы не всегда доказывают, что двигатель неисправен. Рекомендуется полная проверка двигателя, кабеля, разъема, механической сборки, драйвера и истории сигналов тревоги машины.

Замена оригинального двигателя правильно идентифицированным HC-BP0136D-S1 может помочь восстановить стабильное движение оси T, когда тестирование подтвердит, что существующий двигатель неисправен.

Правильный процесс замены должен включать следующие шаги:

Замена только двигателя может не решить проблему, когда первоначальная неисправность была вызвана заевшим механизмом, поврежденным кабелем, неправильным выходным сигналом драйвера или неисправностью платы управления. По этой причине перед включением сменного двигателя следует проверить всю систему оси.

Только спецификации, четко указанные на фактической этикетке двигателя или подтвержденные записями деталей оборудования, должны использоваться в качестве окончательных критериев покупки. Электрические значения, назначения контактов разъема, размеры вала, характеристики энкодера и размеры установки не должны предполагаться только по внешне похожему двигателю.

Компактный формат двигателя подходит для механизмов машин с ограниченным пространством для установки, но требующих отзывчивого вращательного управления.

Двигатель поддерживает контролируемое угловое движение механизма установки, помогая машине ориентировать компоненты перед монтажом.

Обозначение HC-BP0136D-S1 идентифицирует конкретную конфигурацию двигателя. Полный суффикс важен, поскольку двигатели с похожим базовым номером могут использовать разные валы, системы обратной связи, разъемы, кабели или внутренние спецификации.

Двигатель может храниться в качестве критически важной запасной части для заводов, эксплуатирующих совместимое оборудование для установки. Наличие подтвержденной замены может сократить время ожидания при неожиданном сбое.

Модель HC-BP0136D-S1 и общий номер детали оборудования 40044533 позволяют инженерам по техническому обслуживанию и отделам закупок сравнивать замену с записями машины и снятым двигателем.

Защитная упаковка может помочь снизить риск повреждения разъема, кабеля, вала и корпуса во время международной транспортировки.

Двигатель HC-BP0136D-S1 в основном используется в автоматизированном оборудовании для производства электроники, требующем контролируемого вращательного движения.

Основное применение — ось вращения механизма установки. Двигатель получает команды от системы управления машины и вращает сопло или связанную с ним головку под запрограммированным углом.

Может использоваться при обслуживании головки, подверженной сигналам тревоги вращения, нестабильному движению тета, аномальному шуму двигателя или отказу сервопозиционирования.

Профессиональные ремонтные предприятия могут использовать двигатель для устранения неисправностей, замены, восстановления головки и функционального тестирования совместимого оборудования.

Поставщики услуг по производству электроники могут хранить двигатель в инвентаре технического обслуживания, чтобы сократить перерывы в производстве при возникновении подтвержденного отказа двигателя оси T.

Дистрибьюторы, обслуживающие пользователей установщиков, могут хранить товар для клиентов, которым требуется замена двигателя по конкретной модели.

Заводы, эксплуатирующие несколько совместимых машин, могут хранить один или несколько подтвержденных двигателей в качестве аварийных запасных частей, особенно когда время простоя оборудования связано с высокими производственными затратами.

Производители машин могут использовать разные ревизии двигателей в одном семействе машин. Только модель машины недостаточна для окончательного подтверждения.

HC-BP0136D-S1 работает в рамках системы сервоуправления с обратной связью.

Контроллер установщика печатных плат рассчитывает требуемый угол вращения в соответствии с данными компонента, положением захвата, результатами визуального контроля и координатами установки на печатной плате.

Соответствующая электроника сервоуправления подает контролируемую электрическую мощность на двигатель. Команда определяет направление, скорость, ускорение и целевое положение.

Двигатель преобразует электрическую энергию в контролируемое механическое вращение. Это движение передается через соединенный вал, муфту или механизм головки.

Сервосистема получает обратную связь, представляющую положение двигателя. Контроллер сравнивает фактическое положение с заданным.

Когда существует разница между заданным и фактическим положением, контроллер регулирует выход двигателя до тех пор, пока не будет достигнут требуемый угол в пределах допустимого допуска.

После завершения коррекции вращения процесс установки продолжается. Компонент монтируется на печатную плату под запрограммированным углом.

Этот цикл повторяется во время производства. Поэтому надежный отклик двигателя важен для непрерывной работы машины.

Выбор правильного серводвигателя требует большего, чем просто совпадение общего внешнего вида.

Правильное обозначение:

HC-BP0136D-S1

Не игнорируйте суффикс «D-S1». Похожие номера моделей могут быть не взаимозаменяемы электрически или механически.

Проверьте, указано ли в записи деталей машины или на оригинальном компоненте:

40044533

Номер детали оборудования служит дополнительным справочным материалом для закупки.

Укажите точную модель оборудования, например KE-2070, KE-2080 или FX-3. По возможности укажите серийный номер машины.

Отправьте четкую фотографию, показывающую:

Замена должна соответствовать оригиналу двигателя по:

• Форма корпуса
• Положение монтажных отверстий
• Диаметр вала
• Длина вала
• Конструкция конца вала
• Направление выхода кабеля
• Тип разъема
• Длина кабеля
• Расположение энкодера
• Ориентация установки

Доступные состояния могут включать:

Предложение должно четко указывать предлагаемое состояние.

Сигнал тревоги по оси T также может быть вызван кабелем, разъемом, драйвером, платой управления, муфтой, подшипником, механизмом головки или настройкой параметров. Подтверждение фактического неисправного компонента снижает ненужные затраты на замену.

Предоставление полной информации помогает снизить ошибки совместимости и задержки в получении предложения.

Каждый двигатель должен быть проверен в соответствии с предлагаемым состоянием перед отправкой.

• Полная проверка модели
• Сравнение номеров деталей
• Проверка состояния этикетки
• Сравнение справочных маркировок
• Подтверждение количества

• Состояние корпуса
• Состояние вала
• Состояние разъема
• Состояние кабеля
• Состояние точки крепления
• Проверка на видимые повреждения
• Проверка на загрязнение

Функциональное тестирование зависит от состояния двигателя, доступного оборудования и соглашения о заказе. Тестирование может включать проверку непрерывности, проверку изоляции, оценку вращения, проверку обратной связи или работу на машине, где имеются подходящие средства.

Двигатель должен быть закреплен, чтобы предотвратить его перемещение внутри коробки. Вал, кабель и разъем требуют дополнительной защиты от ударов и сжатия.

Специальные требования к упаковке могут быть согласованы в зависимости от количества заказа и способа транспортировки.

Установка должна выполняться квалифицированным обслуживающим персоналом.

Перед установкой:

1. Выключите оборудование и соблюдайте процедуры электробезопасности.
2. Запишите существующую прокладку кабеля и ориентацию двигателя.
3. Проверьте механический механизм на наличие сопротивления.
4. Сравните этикетки старого и сменного двигателя.
5. Убедитесь, что вал и размеры крепления замены совпадают.
6. Осмотрите кабель, разъем и связанные с ними компоненты привода.

Во время установки:

1. Не ударяйте по валу двигателя.
2. Не вставляйте двигатель силой в смещенную муфту.
3. Избегайте натягивания или скручивания кабеля двигателя.
4. Равномерно затяните крепежные элементы.
5. Держите разъем чистым и полностью вставленным.
6. Правильно установите зажимы кабеля и защитные кожухи.

После установки:

1. Проверьте свободное механическое движение перед полной эксплуатацией.
2. Включите машину в соответствии с процедурой технического обслуживания.
3. Выполните возврат в исходное положение или инициализацию оси.
4. Наблюдайте за машиной на предмет сигналов тревоги, шума, вибрации и аномального нагрева.
5. Выполните калибровку при необходимости.
6. Проведите контролируемый тест установки перед массовым производством.

Не наносите неуказанную смазку непосредственно на двигатель, разъем или компоненты обратной связи.

Полный номер двигателя и номер детали оборудования четко представлены для упрощения подтверждения покупки.

Минимальный заказ в одну штуку поддерживает экстренную замену и восстановление машины.

Оригинальный новый и протестированный оригинальный б/у могут быть предложены в зависимости от наличия на складе и бюджета клиента.

Двигатель может быть упакован для отправки на заводы электроники, компании по техническому обслуживанию SMT, дистрибьюторам и ремонтным центрам в Европе, Северной Америке, Юго-Восточной Азии и на других промышленных рынках.

Клиенты могут предоставить фотографии этикетки двигателя, информацию о машине и требуемое количество для сравнения перед получением предложения.

Состояние, количество, время доставки, гарантия, упаковка и условия доставки могут быть подтверждены до окончательного оформления заказа.

HC-BP0136D-S1 — это асинхронный серводвигатель, а не отдельный сервоусилитель или привод. Он работает с системой управления и привода машины для обеспечения точного вращательного движения. Правильная категория продукта — серводвигатель, хотя некоторые онлайн-категории объединяют двигатели и приводы.

Двигатель обычно документирован для выбранных конфигураций установщиков SMT KE-2070, KE-2080 и FX-3, обычно в применении оси T или оси тета. Поскольку ревизии машин могут отличаться, совместимость должна быть подтверждена с использованием оригинальной этикетки, номера детали 40044533, разъема, вала и информации о серийном номере машины.

HC-BP0136D-S1 — это основная модель двигателя, а 40044533 — это обычно документированный номер детали оборудования. AZ4542017 и 119 следует рассматривать как дополнительные справочные или этикеточные маркировки, если документация оборудования покупателя не определяет их иначе. Перед заказом рекомендуется четкая фотография оригинального двигателя.

Пожалуйста, предоставьте полную модель двигателя, номер детали оборудования, модель машины, серийный номер машины, требуемое количество, предпочтительное состояние продукта, страну назначения и четкие фотографии этикетки оригинального двигателя, разъема, кабеля, вала и стороны крепления. Эти детали помогают подтвердить совместимость и варианты доставки.

Установка должна выполняться обученным обслуживающим персоналом. Перед включением машины проверьте модель, вал, размеры крепления, разъем, прокладку кабеля и механическое движение. Также следует проверить соответствующий кабель, систему привода, муфту и механизм головки. После замены может потребоваться инициализация, калибровка и пробное производство.

Для получения информации о цене, наличии на складе, состоянии продукта, подтверждении совместимости, времени доставки и стоимости доставки, пожалуйста, отправьте следующую информацию:

• Модель двигателя: HC-BP0136D-S1
• Номер детали оборудования: 40044533
• Справочные маркировки: AZ4542017 / 119
• Модель и серийный номер машины
• Требуемое количество
• Страна назначения
• Четкие фотографии существующего двигателя

Четкая информация о продукте позволяет нам проверить запрошенную конфигурацию и быстро подготовить точное предложение.
