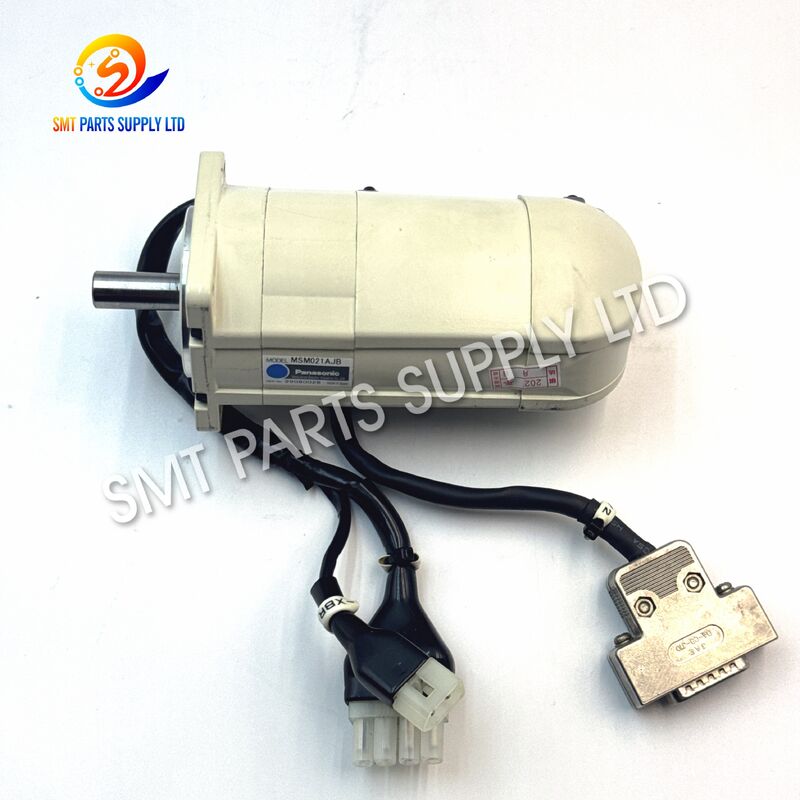

Серводвигатель переменного тока Panasonic MSM021AJB мощностью 200 Вт для системы дозирования HDF

Серводвигатель переменного тока Panasonic MSM021AJB мощностью 200 Вт для системы дозирования HDF

Серводвигатель переменного тока Panasonic MSM021AJBпредставляет собой прецизионный компонент управления движением, используемый в совместимыхСистемы дозирования HDFи другое оборудование промышленной автоматизации. Он преобразует электрические команды от совместимого сервопривода в управляемое вращательное движение, позволяя оси станка выполнять точное позиционирование, ускорение, замедление и повторяющиеся производственные движения.

MSM021AJB принадлежит к семейству двигателей Panasonic MSM021A. Опубликованные данные для вариантов MSM021A идентифицируют это семейство какПлатформа серводвигателя переменного тока мощностью 200 Вт, класс 100 В с инкрементным энкодером 2500 об/мин. Panasonic также включает продукты серии MSM021 в число снятых с производства устаревших серводвигателей, поэтому правильная проверка модели особенно важна при поиске замены для технического обслуживания.

Для существующей системы дозирования HDF выбор правильного серводвигателя помогает сохранить исходный механический интерфейс, схему обратной связи и характеристики управления движением. Покупатели всегда должны сравнивать полную комплектацию.MSM021AJBмодель, вал, конфигурация разъема, монтажные размеры и установленный сервопривод перед заменой.

Причина

Серводвигатели, используемые в системах дозирования, работают в повторяющихся циклах ускорения, позиционирования, остановки и возврата. Длительная эксплуатация, механическое воздействие, загрязнение или связанный с этим износ компонентов могут в конечном итоге привести к нестабильной работе оси.

Типичные причины для проверки или замены двигателя MSM021AJB включают в себя:

Проблема, связанная с двигателем, не должна автоматически диагностироваться только на основании ошибки позиционирования. Подобные симптомы также могут быть связаны с сервоприводом, кабелем энкодера, кабелем двигателя, муфтой, шарико-винтовой парой, направляющей или параметрами управления станком.

Решение

Если в дозирующей машине наблюдается ненормальное перемещение оси, технические специалисты должны проверить всю сервосистему перед заменой отдельных компонентов.

Практическая процедура технического обслуживания включает в себя:

1. Запишите сигнал тревоги сервопривода.
Прежде чем отсоединять двигатель, проверьте дисплей машины или сервоусилитель и запишите точный код сигнализации.

2. Осмотрите механическое движение.
Убедитесь, что подключенная ось, шариковый винт, муфта, подшипник или передаточный механизм перемещаются без чрезмерного сопротивления.

3. Проверьте кабели и разъемы.
Ослабленные, загрязненные, сломанные или поврежденные разъемы могут привести к отключению питания или обратной связи энкодера.

4. Осмотрите существующий двигатель.
Проверьте вал, корпус, разъем, шум подшипников, сопротивление вращению и видимые повреждения.

5. Подтвердите полный номер модели.
ИспользоватьMSM021AJB, а не просто «двигатель Panasonic 200 Вт» при запросе на замену.

6. Сравните механический интерфейс.
Проверьте размеры вала, крепление фланца, ориентацию разъема и расположение кабелей.

7. Подтвердите совместимость драйвера сервопривода.
В документации Panasonic подчеркивается, что двигатели и сервоприводы должны использоваться в совместимых комбинациях.

Правильное сопоставление модели сводит к минимуму изменения при установке и помогает эффективно восстановить исходную систему движения.

Технические характеристики

Основные характеристики продукта

В опубликованных списках нескольких вариантов MSM021A это семейство последовательно идентифицируется как спецификация инкрементного энкодера на 200 Вт, 100 В и 2500 имп/об. Точную конструкцию MSM021AJB, зависящую от суффикса, перед установкой следует сверить с оригинальным двигателем.

Требования к идентификации модели

Связанное сравнение серий MSM

Различные семейства моторов МСМ могут выглядеть одинаково, но их не следует рассматривать как взаимозаменяемые.

Поэтому одной мощности двигателя недостаточно для выбора замены. В документации Panasonic семейства двигателей различаются по напряжению, выходной мощности, характеристикам энкодера и совместимым драйверам.

Приложение

Panasonic MSM021AJB подходит для совместимого дозирующего оборудования HDF, где требуется контролируемое вращательное движение.

Привод оси дозирования

Двигатель может обеспечивать контролируемое движение оси машины, которая позиционирует механизмы, связанные с дозированием, во время запрограммированных производственных последовательностей.

Точное позиционирование

Обратная связь энкодера позволяет системе сервоуправления непрерывно контролировать движение двигателя и корректировать ось в соответствии с заданным положением.

Повторяющаяся автоматизация

Дозирующее оборудование часто выполняет тысячи повторяющихся движений. Сервоуправление подходит для приложений, требующих постоянного запуска, ускорения, остановки и возврата в положение.

Ремонт машин

MSM021AJB можно использовать при замене существующего двигателя той же спецификации в совместимом оборудовании.

Профилактическое обслуживание

Производственные предприятия, использующие старые системы автоматизации, могут хранить серводвигатели конкретной модели в качестве инвентаря для технического обслуживания, чтобы сократить время простоев, вызванных выходом из строя компонентов.

Поддержка устаревшего оборудования

Panasonic идентифицирует сервоприводы серии MSM021 как устаревшие продукты, снятые с производства. Таким образом, правильно идентифицированные сменные компоненты могут оказаться ценными для обслуживания существующего производственного оборудования.

Как это работает

MSM021AJB работает как часть сервосистемы с замкнутым контуром.

Контроллер станка → Сервопривод → Двигатель MSM021AJB → Механическая ось → Обратная связь энкодера

Шаг 1: Команда движения

Контроллер машины отправляет команду положения или движения в соответствии с программой дозирования.

Шаг 2: Управление сервоприводом

Сервоусилитель обрабатывает команду и регулирует электрическую мощность, подаваемую на двигатель.

Шаг 3: Вращение двигателя

MSM021AJB преобразует электрический сигнал управления в управляемое вращательное движение.

Шаг 4: Механическая трансмиссия

Вал передает движение через муфту, шкив, шариковый винт или другой компонент механической передачи.

Шаг 5: Обратная связь с энкодером

Энкодер измеряет движение двигателя и возвращает обратную связь в систему сервоуправления.

Шаг 6: Автоматическая коррекция

Сервосистема постоянно сравнивает заданное движение с фактической обратной связью и при необходимости корректирует реакцию двигателя.

Этот принцип замкнутого контура обеспечивает более контролируемое позиционирование, чем стандартный двигатель, работающий без обратной связи.

Почему правильное движение сервопривода имеет значение

Стабильное серводвижение особенно важно в автоматизированных процессах дозирования, поскольку неравномерное движение осей может повлиять на повторяемость работы машины.

Поэтому новый двигатель должен соответствовать как электрической системе управления, так и механической конструкции машины.

Как выбрать

1. Подтвердите MSM021AJB.

Полный код продукта должен быть первым указанием для выбора.

Избегайте заказа только:

• 200 Вт
• Серводвигатель Панасоник
• МСМ мотор
• двигатель HDF

Полный кодMSM021AJBобеспечивает гораздо более точную ссылку на источник.

2. Проверьте оригинальную паспортную табличку.

Предоставьте четкую фотографию оригинальной этикетки двигателя. Это помогает проверить точную модель и уменьшает количество ошибок при заказе.

3. Подтвердите сервопривод.

Совместимость двигателя и драйвера имеет важное значение. В руководствах по сервоприводам Panasonic пользователям специально рекомендуется проверять серию двигателя, номинальную мощность, характеристики напряжения, характеристики энкодера и назначенную комбинацию драйверов.

4. Сравните вал

Проверять:

• Диаметр вала
• Длина вала
• шпоночный паз
• Интерфейс сопряжения
• Механическое состояние

5. Сравните монтажные размеры.

Проверять:

• Размер фланца
• Положения монтажных отверстий
• Установочный диаметр
• Размеры кузова
• Зазор для установки

6. Сравните разъемы

Проверьте разъемы питания и обратной связи на имеющемся двигателе.

7. Подтвердите машину HDF.

Если возможно, укажите модель дозатора HDF и место установки.

Рекомендуемая информация для предложения

Для более быстрой проверки модели и расчета стоимости, пожалуйста, предоставьте:

Предоставление этих сведений может значительно уменьшить количество ошибок совместимости.

Обслуживание и установка

Перед установкой отключите питание машины в соответствии с процедурами безопасности производителя оборудования.

Проверьте замененный двигатель на наличие повреждений при транспортировке и подтвердите номер модели перед установкой.

Не ударяйте по валу двигателя и не пытайтесь установить муфту на место. Чрезмерное механическое воздействие может привести к повреждению прецизионных подшипников или компонентов обратной связи.

Перед подключением нового двигателя проверьте приводной механизм на предмет аномального сопротивления. Установка нового двигателя на заклинившую механическую ось может привести к перегрузке сервосистемы.

Внимательно осмотрите кабели двигателя и энкодера. Проблема с кабелем может вызывать симптомы, похожие на отказ двигателя.

После установки проверьте инициализацию машины, сигналы сервосигнализации, направление оси, стабильность движения и характеристики позиционирования, прежде чем возвращать оборудование к нормальному производству.

Часто задаваемые вопросы

Вопрос 1. Для чего используется Panasonic MSM021AJB?

MSM021AJB — это серводвигатель переменного тока, используемый для точного управления движением в совместимом оборудовании промышленной автоматизации, включая системы дозирования HDF. Он приводит в движение механическую ось, а обратная связь энкодера поддерживает контролируемое позиционирование и повторяемое движение.

В2. Является ли MSM021AJB серводвигателем мощностью 200 Вт?

MSM021AJB принадлежит к семейству двигателей Panasonic MSM021A. В опубликованных спецификациях вариантов MSM021A указано семейство на 200 Вт и 100 В с инкрементальным энкодером 2500 имп/об. Точные данные суффикса еще необходимо проверить.

Вопрос 3. Может ли другой двигатель Panasonic мощностью 200 Вт заменить MSM021AJB?

Не автоматически. Двигатели с одинаковой номинальной мощностью могут использовать разные классы напряжения, энкодеры, валы, разъемы или совместимые сервоприводы. Перед заменой подтвердите полную модель и механическую конфигурацию.

Вопрос 4. Что я должен предоставить перед заказом?

Пожалуйста, предоставьте полную модель MSM021AJB, необходимое количество, фотографию паспортной таблички двигателя, фотографии вала и разъема, модель машины HDF и модель сервопривода, если таковые имеются.

Вопрос 5. Почему необходимо проверить и сервопривод?

Драйвер питает двигатель и управляет им, одновременно обрабатывая обратную связь от энкодера. Документация Panasonic требует совместимых комбинаций двигателя и драйвера, поэтому неправильное сопряжение может привести к срабатыванию сигнализации, плохой работе или несовместимости.

Связаться с нами

ИщуСерводвигатель переменного тока Panasonic MSM021AJB мощностью 200 Вт для системы дозирования HDF?

Отправьте нам своймодель двигателя, необходимое количество, модель машины, модель сервопривода и четкие фотографии оригинальной этикетки двигателя и разъемов.. Мы можем помочь подтвердить необходимую конфигурацию перед предложением.

Мы поставляем серводвигатели и запасные части для промышленной автоматизации для обслуживания, замены и поддержки производственных линий.

Свяжитесь с нами, чтобы узнать о текущем наличии, расценках, сроках выполнения, техническом подтверждении и вариантах международной доставки.
