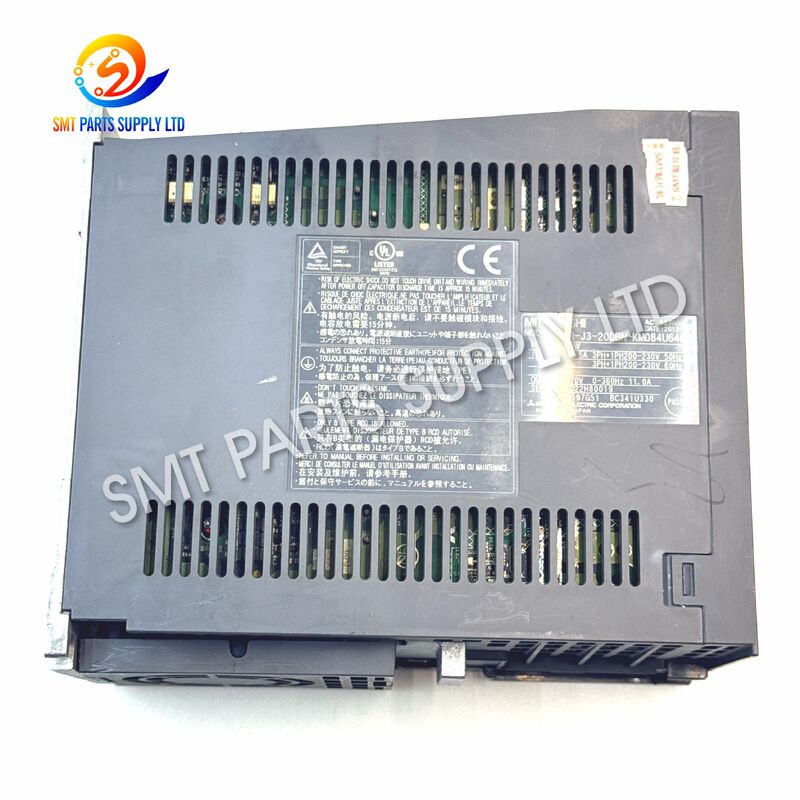

Сервоусилитель JUKI FX-3R Y MR-J3-200BN-KM084U646 40104696

Сервоусилитель JUKI 40104696 MR-J3-200BN-KM084U646 Y представляет собой сервопривод мощностью 2 кВт, предназначенный для системы движения по оси Y в установщиках JUKI FX-3R и FX-3RA. Полная идентификация модели, включая суффикс KM084U646, важна при выборе замены, поскольку аналогичные сервоусилители MR-J3 могут использовать различные конфигурации, специфичные для машины, или применения по осям. Отраслевые ссылки на запчасти идентифицируют 40104696 как усилитель мощностью 2 кВт для оси Y FX-3R/FX-3RA.

Устройство основано на платформе MELSERVO-J3 MR-J3-200BN от Mitsubishi Electric. Стандартный MR-J3-200BN рассчитан на 2 кВт, использует связь SSCNET III, относится к классу 200 В и предназначен для высокопроизводительного управления сервоприводом.

Для фабрик SMT, обслуживающих машины серии JUKI FX, этот усилитель является важной запасной частью для устранения неисправностей, связанных с сервосигналами по оси Y, сбоями движения, нестабильным позиционированием или простоями машины, связанными с усилителем.

Причина

Сервоусилители работают непрерывно во время производства SMT, многократно управляя скоростью серводвигателя, крутящим моментом, ускорением, замедлением и позиционированием. Длительные часы работы в сочетании с электрическими и экологическими условиями в конечном итоге могут привести к проблемам с сервосистемой.

Общие причины, которые могут потребовать проверки или замены, включают:

• Длительное воздействие тепла внутри электрического шкафа.
• Плохая вентиляция или заблокированный поток охлаждающего воздуха.
• Аномальное входное напряжение или нестабильные условия питания.
• Старение внутренних электронных компонентов.
• Ослабленные соединения двигателя, энкодера или связи.
• Поврежденные кабели серводвигателя.
• Чрезмерное механическое сопротивление по оси Y.
• Проблемы связи между контроллером движения и усилителем.
• Неправильное заземление или электрические помехи.
• Предыдущие ремонты с использованием несовместимой версии усилителя.

Сервосигнал не означает автоматически, что сам усилитель неисправен. Перед заменой устройства следует также проверить двигатель, кабели, контроллер, сеть связи и механическую ось.

Решение

Когда устранение неисправностей подтверждает сбой, связанный с усилителем, правильная замена должна максимально соответствовать исходной конфигурации машины.

Для этого применения проверьте следующую идентификацию:

Использование полного номера детали и полного суффикса усилителя помогает снизить риск заказа неправильной версии для оси X или другого визуально похожего сервопривода MR-J3.

Перед установкой технические специалисты также должны проверить двигатель оси Y, кабель двигателя, соединения обратной связи, кабель связи, заземление, источник питания и механическое движение. Устранение внешних проблем перед установкой запасного усилителя может помочь предотвратить повторные сигналы тревоги.

Спецификации

Спецификации продукта

Стандартная платформа Mitsubishi MR-J3-200BN указана как сервоусилитель SSCNET III мощностью 2 кВт с трехфазным входом основной цепи переменного тока 200–230 В, трехфазным выходом сервопривода переменного тока 170 В, номинальным выходным током 11 А и ШИМ/токовым управлением по синусоиде. Это базовые характеристики; версия KM084U646, специфичная для машины, всегда должна проверяться по оригинальной табличке перед заменой.

Техническая справка по базовой модели MR-J3-200BN

Сравнение соответствующих сервоусилителей

Ссылки на запчасти различают 40104696 / KM084U646 как версию для оси Y и 40104695 / KM084U645 как версию для оси X для оборудования FX-3R/FX-3RA. Следовательно, схожий внешний вид или одинаковая номинальная мощность не должны использоваться в качестве единственного критерия выбора.

Важно: Эти модели не следует считать автоматически взаимозаменяемыми. Всегда проверяйте модель машины, ось, номер детали JUKI, полную модель сервопривода, конфигурацию разъемов и оригинальную этикетку усилителя.

Применение

Сервоусилитель JUKI 40104696 в основном используется в системе управления движением по оси Y совместимого оборудования JUKI SMT.

Типичные применения

Во время нормального производства установочная машина многократно выполняет циклы высокоскоростного движения и позиционирования. Сервоусилитель подает управляемое электрическое питание на соответствующий серводвигатель в соответствии с командами системы управления машиной.

Это делает усилитель особенно важным на заводах, производящих автомобильную электронику, потребительскую электронику, промышленные платы управления, коммуникационное оборудование, светодиодные продукты, силовую электронику и другие сборки печатных плат.

Как это работает

Сервоусилитель работает между контроллером движения машины и серводвигателем.

Сначала контроллер машины рассчитывает требуемое движение по оси Y в соответствии с программой установки. Затем команды положения, скорости, ускорения и времени передаются через сеть управления сервоприводом.

Платформа MR-J3-B поддерживает оптическую связь SSCNET III, разработанную Mitsubishi для высокоскоростной синхронизированной связи сервоприводов и повышенной устойчивости к электрическим помехам.

После получения команды движения усилитель управляет электрической мощностью, подаваемой на серводвигатель. Затем двигатель приводит в движение механическую систему оси Y.

Обратная связь по энкодеру позволяет системе управления сравнивать заданное движение с фактическим движением двигателя. Сервосистема непрерывно корректирует разницу, помогая машине достигать повторяемого позиционирования во время установки компонентов.

Общая последовательность управления:

Контроллер движения → Сервосвязь → Сервоусилитель → Серводвигатель → Механическая ось Y → Обратная связь по энкодеру

Если усилитель не может правильно обрабатывать команды или регулировать мощность двигателя, машина может выдавать сервосигналы, не включать ось или останавливать движение по оси Y.

Как выбрать

1. Совпадение номера детали JUKI

Предпочтительная идентификация этого продукта:

40104696

Не заказывайте только по внешнему виду.

2. Проверьте полную модель

Подтвердите полную маркировку:

MR-J3-200BN-KM084U646

Суффикс важен, поскольку индивидуальные версии MR-J3 могут иметь разные применения.

3. Подтвердите машину

Этот продукт идентифицирован для:

JUKI FX-3R / FX-3RA.

4. Подтвердите ось

Эта версия используется для оси Y.

Не путайте ее с 40104695 MR-J3-200BN-KM084U645, которая идентифицирована для применения на оси X.

5. Подтвердите номинальную мощность

Требуемая мощность:

2 кВт

Стандартный базовый усилитель MR-J3-200BN также указан Mitsubishi как модель мощностью 2 кВт.

6. Сравните оригинальную табличку

Перед заказом предоставьте четкую фотографию существующего усилителя, показывающую:

• Полный номер модели.
• Номер детали JUKI.
• Модель машины.
• Номинальная мощность.
• Область разъемов.
• Информация с существующей этикетки.

7. Проверьте полную сервосистему

Если у машины повторяются сервосигналы, проверьте двигатель, кабели, разъемы, систему связи, состояние охлаждения, источник питания и механическую ось перед заменой усилителя.

Часто задаваемые вопросы

В1: Для какой машины используется JUKI 40104696?

MR-J3-200BN-KM084U646 40104696 идентифицирован как сервоусилитель мощностью 2 кВт для оси Y для установок JUKI FX-3R и FX-3RA. Всегда подтверждайте оригинальную этикетку усилителя перед заказом.

В2: Является ли MR-J3-200BN-KM084U646 сервоусилителем мощностью 2 кВт?

Да. Устройство, специфичное для применения, указано как 2 кВт, в то время как Mitsubishi официально указывает стандартную базовую платформу MR-J3-200BN как сервоусилитель SSCNET III класса 200 В мощностью 2 кВт.

В3: Может ли MR-J3-200BN заменить MR-J3-200BN-KM084U646 напрямую?

Базовую модель нельзя использовать для подтверждения совместимости. Полный суффикс KM084U646, номер детали JUKI 40104696, модель машины, применение на оси Y, разъемы и оригинальная табличка должны быть проверены перед заменой.

В4: Какие проблемы могут указывать на неисправность сервопривода оси Y?

Возможные симптомы включают сервосигналы, невозможность включения оси Y, аномальное движение, периодические остановки машины, нестабильность позиционирования, сбои связи или полную потерю движения по оси Y. Также следует проверить проблемы с двигателем, кабелями, питанием и механикой.

В5: Какая информация требуется для коммерческого предложения?

Пожалуйста, предоставьте 40104696, MR-J3-200BN-KM084U646, модель машины, требуемое количество, предпочтительное состояние, страну назначения и четкую фотографию оригинальной таблички усилителя. Эта информация помогает нам подтвердить правильную деталь перед коммерческим предложением.
