Created with Pixso. Усилитель волоконного ПНП KEYENCE FS-V34P с быстрым ответом в 33 мкс и двойным цифровым дисплеем для FUJI NXT II A10398

Усилитель волоконного ПНП KEYENCE FS-V34P с быстрым ответом в 33 мкс и двойным цифровым дисплеем для FUJI NXT II A10398

Наименование марки: KEYENCE
Номер модели: ФС-В34П
Детальная информация
Место происхождения:
КИТАЙ И ЯПОНИЯ
Название продукта:
KEYENCE FS-V34P Оптоволоконный усилитель PNP для FUJI NXT II A10398
Бренд:
Keyence
Модель производителя:
ФС-В34П
Справочный номер ФУДЗИ:
А10398
Название продукта Центра:
Усилитель волокна
Категория продукта:
цифровой оптоволоконный датчик
Серия датчиков:
Серия FS-V30
Применимое оборудование:
FUJI NXT II
Общее применение:
Обнаружение конвейера и дорожек
Функция продукта:
Оптическое усиление и коммутация сигнала
Тип выхода:
Pnp
Единичная структура:
Модуль расширения
Тип проводки:
Тип кабеля
Контроль выходного количества:
2
Внешнее входное количество:
1
Выход монитора:
НЕТ
Описание продукта
KEYENCE FS-V34P Оптоволоконный усилитель PNP для FUJI NXT II A10398
Усилитель волоконного ПНП KEYENCE FS-V34P с быстрым ответом в 33 мкс и двойным цифровым дисплеем для FUJI NXT II A10398Усилитель волоконного ПНП KEYENCE FS-V34P с быстрым ответом в 33 мкс и двойным цифровым дисплеем для FUJI NXT II A10398Усилитель волоконного ПНП KEYENCE FS-V34P с быстрым ответом в 33 мкс и двойным цифровым дисплеем для FUJI NXT II A10398

KEYENCE FS-V34P — это высокоскоростной цифровой оптоволоконный усилитель, разработанный как блок расширения PNP кабельного типа в серии датчиков FS-V30. Обычно он имеет перекрестную ссылку под номером детали FUJI A10398 для выбранных положений датчиков конвейера или гусеницы FUJI NXT II. Устройство сочетает в себе два выхода управления PNP, один внешний вход, красный четырехэлементный светодиодный источник света с длиной волны 640 нм и выбираемую скорость срабатывания в диапазоне от 33 мкс до 16 мс.

Его двойной цифровой монитор отображает как заданные, так и текущие значения интенсивности света, помогая обслуживающему персоналу выявлять нестабильное обнаружение, загрязнение, смещение волокна или недостаточный запас чувствительности. Множественные функции обнаружения и таймера позволяют настраивать усилитель для различных производственных условий, цветов компонентов, поверхностей печатных плат, скорости конвейера и требований к управлению машиной.

FS-V34P — это блок расширения, а не отдельный основной усилитель. Поэтому перед заказом покупатели должны подтвердить существующий основной блок, электрическую архитектуру PNP, расположение проводки, оптоволоконную головку, положение установки и конфигурацию машины.

Идентификация продукта
Идентификационный элемент Подробности
Производитель Торговая марка КЕЙНС
Модель производителя ФС-В34П
Категория продукта Цифровой усилитель оптоволоконного датчика
Тип усилителя Блок расширения кабельного типа
Выходная архитектура ПНП
Выходы управления Два выхода
Внешний вход Один вход
Номер детали перекрестной ссылки ФУДЗИ А10398
Общий справочник по машинам ФУДЗИ НХТ II
Общий справочник по установке Положение датчика конвейера или рельсового пути
Серия датчиков Серия KEYENCE FS-V30
Основная функция Усиление оптоволоконного сигнала и оценка порога
Проверка установки Перед покупкой проверьте наличие основного усилителя и проводку PNP.
Заявление о совместимости

FUJI A10398 обычно упоминается на рынке запасных частей для поверхностного монтажа как оптоволоконный усилитель KEYENCE FS-V34P, используемый в приложениях FUJI NXT II для измерения путей или конвейеров. Точные положения установки могут различаться в зависимости от поколения машины, конфигурации модуля, спецификации конвейера и предыдущих модификаций технического обслуживания. Покупатели должны проверить этикетку старого усилителя и проводку перед заменой.

Причина

Современное оборудование для размещения SMT зависит от стабильных сигналов конвейера и определения положения. Когда оптоволоконный усилитель, оптоволоконная головка, проводка или монтажное положение становятся нестабильными, аппарат может получить неверный сигнал о наличии платы или положении передачи.

Усилитель не следует заменять только потому, что на машине отображается сигнал тревоги датчика. Сначала следует проверить всю схему обнаружения, чтобы определить, связана ли проблема с самим усилителем или с другим компонентом.

Распространенные проблемы обнаружения
Производственная проблема Возможная причина Потенциальный результат
Печатная плата не обнаружена Загрязнение головки оптоволокна или неправильный порог Аварийный сигнал конвейера или прерывание передачи
Сигнал обнаружения периодически меняется Ослабленный кабель, поврежденное волокно, вибрация или нестабильное крепление Случайная остановка машины
Датчик остается постоянно включенным Неправильная настройка LIGHT-ON/DARK-ON или избыточный получаемый свет. Неправильная последовательность конвейеров
Датчик постоянно остается ВЫКЛЮЧЕННЫМ Сломанное волокно, заблокирован оптический путь или недостаточно полученного света. Сбой сигнала присутствия платы
Сигнал меняется слишком медленно Режим реагирования не подходит для скорости конвейера Пропущенное обнаружение при высокой скорости производства
Происходит ложное срабатывание Порог слишком близок к текущему значению освещенности Ненужные остановки и снижение производительности
Запасной блок не взаимодействует правильно PNP/NPN или несоответствие основного блока/блока расширения Нет действительного входного сигнала ПЛК
Дисплей усилителя работает нестабильно Грязная оптическая поверхность или подвижный кронштейн оптоволокна. Плохая повторяемость обнаружения
Выход не может управлять ожидаемой схемой Неправильная проводка или чрезмерный ток нагрузки. Неисправность выхода или сигнал тревоги
Несколько усилителей нагреваются Чрезмерно групповая установка или неподходящие условия эксплуатации. Снижение стабильности сервиса
Типичные причины замены усилителя
  1. Цифровой дисплей поврежден, неполный или нечитаемый.
  2. Выход управления не может переключаться, даже если полученное значение освещенности изменяется нормально.
  3. Настройки пороговых значений невозможно сохранить или отрегулировать правильно.
  4. Устройство пострадало от электрического повреждения, загрязнения, перегрева или физического воздействия.
  5. Кабель или корпус повреждены и не подлежат ремонту.
  6. Аппарат неоднократно сообщает об одной и той же ошибке датчика после проверки оптоволоконной головки и проводки.
  7. Существующий блок имеет неверный тип выхода или был ранее заменен на несоответствующую модель.
  8. Производственная линия требует восстановления с использованием оригинальной перекрестной ссылки FS-V34P и FUJI A10398.
Решение

KEYENCE FS-V34P представляет собой компактную цифровую платформу для приема и обработки оптического сигнала, передаваемого через совместимое оптоволоконное устройство. Он преобразует изменения получаемой интенсивности света в управляющие сигналы PNP, которые могут быть прочитаны системой управления машиной.

Его цифровой дисплей и регулируемые функции поддерживают как замену, так и детальную оптимизацию датчиков.

1. Быстрое обнаружение движущихся производственных материалов.

Усилитель предлагает шесть выбираемых режимов отклика:

Режим ответа Время ответа Рекомендуемое рассмотрение
ВЫСОКОСКОРОСТНОЙ 33 мкс Очень быстро движущиеся цели или короткое окно обнаружения.
ОТЛИЧНО 250 мкс Быстрый отклик и улучшенная стабильность сигнала
ТУРБО 500 мкс Сбалансированная скорость и запас обнаружения
СУПЕР ТУРБО 1 мс Общепромышленное зондирование
УЛЬТРА ТУРБО 4 мс Улучшенная чувствительность к сложным целям.
МЕГА ТУРБО 16 мс Максимальная чувствительность там, где скорость менее критична

Более быстрая настройка не всегда является лучшей. Режим ВЫСОКАЯ СКОРОСТЬ поддерживает быстрое обнаружение, но более медленные режимы могут обеспечить лучшую стабильность обнаружения, когда цель производит слабый или непостоянный оптический сигнал.

2. Четкий двойной цифровой мониторинг

Двойной цифровой монитор одновременно отображает заданное значение и текущее значение принимаемого света. Это помогает техническим специалистам сравнивать фактический сигнал с порогом переключения без многократного переключения страниц дисплея.

Визуальная разница между двумя значениями дает полезную информацию о:

  • Доступный запас чувствительности.
  • Выравнивание волокон.
  • Оптическое загрязнение.
  • Целевая отражательная способность.
  • Пороговая пригодность.
  • Колебание сигнала.
  • Требования к техническому обслуживанию.
3. Два выхода управления PNP.

FS-V34P имеет два выхода управления. В зависимости от схемы машины и конфигурации усилителя, выходы могут поддерживать отдельные условия обнаружения, логику сигнализации, оценку окна или соответствующие функции машины.

Общая выходная нагрузка и расположение проводки должны оставаться в пределах указанных электрических пределов. Оба выхода не следует рассматривать как независимые сильноточные выходы.

4. Возможность внешнего ввода

Предусмотрен один внешний вход. Его точная функция зависит от выбранных настроек усилителя и схемы машины. Его можно использовать для поддерживаемых удаленных функций, таких как обучение, управление предустановками или другие настроенные операции.

Перед подключением внешнего сигнала проверьте схему подключения и существующую конфигурацию машины.

5. Несколько режимов обнаружения

Усилитель поддерживает стандартную оценку интенсивности света и дополнительные функции обнаружения. Эти функции помогают адаптировать датчик к различным целям и требованиям контроля.

Доступные функции, связанные с обнаружением, включают:

  • Обнаружение интенсивности света.
  • Обнаружение территории.
  • Автоматическое отслеживание чувствительности.
  • Ограниченное обнаружение интенсивности света.
  • Проверка счёта.
  • Обнаружение аномалий.

Не все функции необходимы для конвейерного применения FUJI. Запасной блок обычно должен быть сконфигурирован в соответствии с настройками, записанными со снятого усилителя.

6. Настраиваемые функции таймера

Таймер может помочь стабилизировать сигналы управления или адаптировать короткие оптические события к требованиям входа ПЛК.

Функция таймера Типичная цель
Таймер выкл. Мгновенное переключение выхода
Задержка выключения Сохраняет выходной сигнал на короткое время после завершения обнаружения
Задержка включения Предотвращает активацию выхода короткими нежелательными сигналами
Один выстрел Создает выходной импульс фиксированной длительности.
Задержка включения + задержка выключения Фильтрует время активации и отпускания.
Задержка включения + однократный выстрел Задерживает активацию, а затем генерирует импульс

Длительность таймера можно выбрать от 0,1 мс до 9999 мс.

7. Компактная архитектура расширения

FS-V34P имеет узкий корпус высотой примерно 30,3 мм, шириной 9,8 мм и глубиной 71,8 мм. Его конструкция блока расширения позволяет группировать несколько усилителей с совместимым основным блоком, уменьшая пространство панели управления и упрощая системы многоточечного измерения.

Технические характеристики

Следующие характеристики основаны на опубликованных производителем технических данных FS-V34P. Перед установкой следует проверить электрические нагрузки, температуру групповой установки, проводку, совместимость оптоволокна и конфигурацию управления.

Спецификация Данные FS-V34P
Модель ФС-В34П
Тип продукта Цифровой оптоволоконный усилитель
Конфигурация 2 выхода + 1 внешний вход с кабелем
Тип выхода ПНП
Тип устройства Модуль расширения
Количество управляющих выходов 2
Выход монитора Нет в наличии
Внешний вход 1
Тип разъема Встроенный тип кабеля
Источник света Красный четырехэлементный светодиод
Длина волны светодиода 640 нм
Самое быстрое время отклика 33 мкс
ТОЧНОЕ время отклика 250 мкс
Время отклика ТУРБО 500 мкс
СУПЕР ТУРБО Время отклика 1 мс
УЛЬТРА ТУРБО Время отклика 4 мс
МЕГА ТУРБО Время отклика 16 мс
Выбор выхода СВЕТЛЫЙ или ТЕМНОТНЫЙ
Тип дисплея Двойной семисегментный цифровой дисплей
Предустановленный дисплей Четырехзначный зеленый светодиод
Отображение текущего значения Четырехзначный красный светодиод
Текущий диапазон значений от 0 до 64 512
Отображение избыточного усиления от 0P до 999P
Барный монитор Семиступенчатая индикация превышения усиления
Функция удержания Отображение пикового и нижнего уровня
Режимы обнаружения Интенсивность света, площадь, ограниченная интенсивность, проверка подсчета и обнаружение отклонений
Функция чувствительности Доступно автоматическое отслеживание чувствительности
Функции таймера Задержка выключения, задержка включения, одноразовые и комбинированные функции
Диапазон настройки таймера от 0,1 мс до 9999 мс
Точность таймера Максимум ±10% от значения настройки
Выходная цепь управления Открытый коллектор PNP
Номинальное выходное напряжение 24 В
Выходной ток Максимум 100 мА в соответствующем состоянии основного блока; Максимум 20 мА при подключении модулей расширения
Примечание по току с двумя выходами Суммарный ток обоих выходов должен оставаться ниже 100 мА.
Остаточное напряжение 1 В максимум
Время внешнего ввода 2 мс ВКЛ / 20 мс ВЫКЛ Минимум
Возможности расширения До 16 модулей расширения; Всего 17 единиц, включая основной блок
Правило счета с двумя выходами Модель с двумя выходами считается как две единицы
Источник питания 12–24 В постоянного тока ±10 %
Разрешенная пульсация Максимум 10% ПП
Нормальное энергопотребление 830 мВт максимум
Энергосберегающее потребление 660 мВт максимум
Высокоскоростное дополнительное потребление Увеличение на 160 мВт
Сопротивление окружающему свету Лампа накаливания: максимум 20 000 люкс
Устойчивость к солнечному свету 30 000 люкс Максимум
Базовая температура окружающей среды От -10°C до +55°C без замерзания
Относительная влажность От 35% до 85% относительной влажности без конденсации
Устойчивость к вибрации От 10 до 55 Гц, двойная амплитуда 1,5 мм
Ударная устойчивость 500 м/с²
Материал корпуса Поликарбонат
Размеры 30,3×9,8×71,8 мм
Приблизительный вес 70 г
Справочник по сертификации производителя Модель, внесенная в список UL/CSA, файл E301717
Перекрестная ссылка FUJI А10398
Общий справочник по машинам ФУДЗИ НХТ II
Сгруппированные требования к температуре установки

При установке нескольких блоков вместе необходимо учитывать накопление тепла.

Количество сгруппированных единиц Допустимая температура окружающей среды
1–2 единицы от -10°С до +55°С
3–10 единиц от -10°С до +50°С
11–16 единиц от -10°С до +45°С

При групповой установке используйте подходящую монтажную схему и поддерживайте выходной ток в пределах, указанных производителем.

Основные преимущества продукта
Преимущество Выгода для клиента
Быстрый отклик 33 мкс Поддерживает короткие окна обнаружения в высокоскоростных конвейерных системах.
Архитектура вывода PNP Подходит для систем управления, предназначенных для сигналов источникового типа.
Два управляющих выхода Обеспечивает гибкие возможности управления и мониторинга машины.
Один внешний вход Поддерживает совместимые функции удаленной настройки или управления.
Двойной цифровой дисплей Упрощает сравнение пороговых и текущих значений
Несколько режимов скорости Балансирует скорость отклика и стабильность восприятия
Автоматическое отслеживание чувствительности Помогает компенсировать постепенные изменения уровня освещенности.
Регулируемый таймер Поддерживает фильтрацию сигналов и координацию синхронизации ПЛК.
Узкий корпус толщиной 9,8 мм Экономия места при установке в многосенсорных сборках
Цифровая оценка сигнала Улучшает видимость технического обслуживания по сравнению с базовой аналоговой регулировкой.
Пиковое и нижнее удержание Помогает выявить колебания сигнала во время устранения неполадок.
Перекрестная ссылка FUJI A10398 Упрощает идентификацию замены для некоторых приложений NXT II.
Усилитель волоконного ПНП KEYENCE FS-V34P с быстрым ответом в 33 мкс и двойным цифровым дисплеем для FUJI NXT II A10398Усилитель волоконного ПНП KEYENCE FS-V34P с быстрым ответом в 33 мкс и двойным цифровым дисплеем для FUJI NXT II A10398Усилитель волоконного ПНП KEYENCE FS-V34P с быстрым ответом в 33 мкс и двойным цифровым дисплеем для FUJI NXT II A10398
Приложение

FS-V34P предназначен для промышленных оптоволоконных сенсорных систем, где требуется ограниченное пространство для установки, быстрый отклик, удаленное позиционирование оптоволоконной головки или детальная цифровая настройка.

Для оборудования FUJI A10398 обычно ассоциируется с положением оптоволоконного усилителя гусеницы NXT II или конвейера. Точная задача измерения зависит от конфигурации машины и подключенного оптоволоконного модуля.

Типичные области применения FUJI NXT II
Область применения Возможная задача обнаружения Операционная цель
Вход конвейера Обнаружение прибытия печатной платы Запускает последовательность передачи платы
Зона передачи конвейера Мониторинг прохождения печатной платы Подтверждает перемещение между секциями машины
Положение остановки доски Обнаружение края или положения печатной платы Поддерживает точную остановку доски
Выход конвейера Подтверждение отправления печатной платы Координирует последующую передачу
Гусеничный механизм Обнаружение присутствия или отсутствия Предотвращает неправильную механическую последовательность
Узкая точка установки Удаленное обнаружение оптоволоконных головок Позволяет определять места, где стандартный корпус датчика не может поместиться.
Мониторинг технического обслуживания Сравнение полученного света Помогает выявить загрязненные или смещенные оптические компоненты.
Переналадка производства Регулировка порога Адаптирует чувствительность к различным цветам или поверхностям печатной платы
Дополнительные промышленные применения

FS-V34P также можно использовать в совместимых системах оптоволоконных датчиков PNP для:

  • Обнаружение присутствия мелких деталей.
  • Обнаружение края.
  • Обнаружение меток.
  • Подсчет продуктов.
  • Контроль прохождения компонентов.
  • Подтверждение позиции.
  • Обнаружение отверстий или пазов.
  • Упаковочное оборудование.
  • Сборочные машины.
  • Автоматизированные досмотровые станции.
  • Оборудование для производства электроники.
  • Погрузочно-разгрузочное оборудование, связанное с полупроводниками.
  • Компактные роботизированные рабочие ячейки.
  • Системы транспортировки материалов.
  • Высокоскоростные производственные линии.

Фактическое расстояние срабатывания, размер пятна, пригодность объекта и оптические характеристики определяются в основном подключенным оптоволоконным блоком и состоянием объекта, а не только усилителем.

Как это работает
Шаг 1: Генерация света

Усилитель подает красный светодиодный источник света с длиной волны примерно 640 нм. Свет передается через подключенный оптоволоконный кабель к точке измерения.

Шаг 2: Целевое взаимодействие

В зависимости от конструкции головки волокна мишень либо прерывает передаваемый луч, либо отражает свет обратно в сторону принимающего волокна.

Общие механизмы включают в себя:

  • Зондирование на пересечение луча.
  • Рефлексивное зондирование.
  • Коаксиальное отражающее зондирование.
  • Небольшое точечное зондирование.
  • Ощущение бокового обзора.
  • Зондирование площади.
Шаг 3: Прием оптического сигнала

Полученный свет возвращается в усилитель через оптоволокно. Усилитель преобразует оптическую интенсивность в цифровое значение.

Текущее значение освещенности отображается на красном дисплее, а выбранное пороговое или заданное значение отображается на зеленом дисплее.

Шаг 4: Сравнение порогов

Усилитель постоянно сравнивает значение принимаемого света с настроенным порогом или условием обнаружения.

Когда выбранное условие удовлетворено, усилитель меняет свое выходное состояние.

Шаг 5: Передача вывода PNP

FS-V34P использует выходы PNP с открытым коллектором. При активации выход подает сигнал источника на входную схему совместимой машины.

Затем контроллер станка использует этот сигнал для выполнения запрограммированной операции, например:

  • Запуск или остановка конвейера.
  • Подтверждение прибытия платы.
  • Подтверждаем вылет печатной платы.
  • Включение следующего шага передачи.
  • Генерация сигнала тревоги датчика.
  • Предотвращение небезопасного механического движения.
  • Проверка последовательности производства.
Шаг 6: Стабилизация сигнала

Настройки режима реагирования и таймера можно настроить, чтобы сбалансировать скорость и стабильность.

Например:

  • Режим ВЫСОКАЯ СКОРОСТЬ можно выбрать для быстро движущегося края доски.
  • Режимы FINE или TURBO могут улучшить стабильность при стандартном обнаружении конвейера.
  • ULTRA TURBO или MEGA TURBO могут улучшить чувствительность при слабом принимаемом свете.
  • Задержка включения может игнорировать очень короткие нежелательные сигналы.
  • Задержка выключения может поддерживать выходной сигнал достаточно долго, чтобы система управления его зарегистрировала.
Шаг 7: Мониторинг состояния

Цифровое значение, шкала усиления, функция удержания и отображение пороговых значений помогают обслуживающему персоналу оценить, имеет ли датчик достаточный рабочий запас.

Стабильный датчик обычно должен показывать четкую разницу между обнаруженными и необнаруженными состояниями. Если эти два значения становятся слишком близкими, может потребоваться очистка, выравнивание, регулировка порога или замена волокна.

Рекомендуемая процедура замены
1. Подтвердите существующую часть

Прежде чем снимать старый усилитель, проверьте:

  • Этикетка производителя: KEYENCE.
  • Номер модели: FS-V34P.
  • Артикул FUJI: A10398, где применимо.
  • Тип выхода: ПНП.
  • Тип устройства: Блок расширения.
  • Конфигурация кабеля.
  • Подключен основной усилитель.
  • Модель с волоконной головкой.
  • Текущие пороговые значения.
  • Режим ответа.
  • Настройка СВЕТ-ВКЛ или ТЕМНО-ВКЛ.
  • Настройки таймера.
  • Выходная проводка.
2. Запишите исходные настройки.

Сделайте четкие фотографии:

  • Передний дисплей.
  • Проводка.
  • Устройство агрегата.
  • Оптоволоконное соединение.
  • DIP-переключатели или кнопки.
  • Значения параметров.
  • Положение усилителя.
  • Модель основного блока.

Запись исходной конфигурации сокращает время установки и предотвращает случайные различия параметров.

3. Изолируйте питание машины

Выключите и изолируйте электропитание в соответствии с процедурой обслуживания машины.

Не устанавливайте и не снимайте усилитель, пока цепь находится под напряжением.

4. Осмотрите оптоволоконный блок.

Проверьте оптоволоконную головку и кабель на наличие:

  • Трещины.
  • Крутые изгибы.
  • Разбитые разделы.
  • Грязные оптические поверхности.
  • Неплотное крепление.
  • Неправильное выравнивание.
  • Чрезмерное напряжение.
  • Загрязнение маслом, пылью, флюсом или клеем.

Замена усилителя не решит проблему, вызванную повреждением оптоволоконного блока.

5. Установите сменный блок.

Установите FS-V34P в той же ориентации и положении модуля расширения, что и исходное устройство. Убедитесь в надежном механическом зацеплении и правильности электрического соединения с соответствующим основным блоком.

6. Восстановите настройки

Введите или запрограммируйте записанное пороговое значение, логику вывода, режим реакции и значения таймера.

Не предполагайте, что заводские настройки по умолчанию подходят для данного аппарата.

7. Выполните статическое тестирование

Переместите репрезентативную печатную плату или цель в положение измерения и из него. Подтверждать:

  • Стабильное изменение текущего значения.
  • Правильная индикация выхода.
  • Правильная работа LIGHT-ON или DARK-ON.
  • Достаточный запас чувствительности.
  • Никаких неожиданных колебаний сигнала.
8. Выполните динамическое тестирование

Запустите конвейер на нормальной производственной скорости и наблюдайте за несколькими циклами передачи.

Проверьте:

  • Пропущенные доски.
  • Двойной триггер.
  • Задержанные сигналы.
  • Ложные тревоги.
  • Прерывистый выход.
  • Нестабильные значения принимаемого света.
9. Выпустите машину в производство

Возвращайте оборудование в производство только после повторных успешных циклов передачи и подтверждения правильности работы функций безопасности и блокировки.

Руководство по устранению неполадок
Симптом Рекомендуемая проверка
У усилителя нет дисплея Проверьте питание основного блока, подключение расширения и напряжение питания.
Дисплей работает, но вывод не меняется Проверьте пороговое значение, режим выхода, нагрузку и проводку.
Индикатор выхода меняется, но машина не получает сигнала Подтвердите совместимость входа PNP и проводку управления.
Текущее значение остается близким к нулю Проверьте установку оптоволокна, наличие повреждений волокна и путь прохождения света.
Текущая стоимость сильно колеблется Очистите наконечник оптоволокна и закрепите монтажный кронштейн.
Обнаружение работает на низкой скорости, но не работает на производственной скорости. Выберите более быстрый режим ответа и проверьте настройки таймера.
Устройство становится необычно теплым Проверьте сгруппированную температуру установки и выходную нагрузку.
Новый усилитель ведет себя иначе, чем старый. Сравните все настройки параметров и совместимость основного блока.
Сигнализация машины остается после замены Проверьте головку оптоволокна, проводку, вход ПЛК и механическое положение.
Сигнал реверсирован Проверьте выбор СВЕТ/ТЕМНО ВКЛ.
Обнаружение меняется через несколько часов Проверьте температуру, загрязнение и перемещение крепления.
Два выхода ведут себя неожиданно Просмотрите выбранный режим вывода и общую выходную нагрузку.
Как выбрать

Для выбора правильного оптоволоконного усилителя требуется нечто большее, чем просто соответствие его внешнему виду. Модели серии FS-V30 могут различаться архитектурой выходов, ролью устройства, типом кабеля, расположением разъемов, количеством выходов и функциями входа.

Контрольный список выбора
Элемент выбора Требуется подтверждение
Модель производителя FS-V34P должен быть виден на старой этикетке.
Перекрестная ссылка Подтвердите FUJI A10398, где это применимо.
Тип выхода ПНП, а не НПН
Роль подразделения Модуль расширения, а не основной блок
Выходное количество Два выхода управления
Внешний вход Один внешний вход
Стиль подключения Встроенный тип кабеля
Модель машины Подтвердите модель и модуль FUJI NXT II
Положение установки Подтвердите положение пути, конвейера или сенсорной панели.
Основной усилитель Подтвердите совместимость основного устройства серии FS-V30.
Напряжение питания Проверьте систему 12–24 В постоянного тока.
Волоконно-оптический блок Подтвердите существующую модель и состояние оптоволоконной головки.
Требование к ответу Выберите режим в зависимости от скорости конвейера
Требование таймера Запишите исходную конфигурацию таймера
Физические размеры Подтвердите доступное место на панели
Электропроводка Сравните функции каждого провода и клеммы
Количество Подтвердите необходимую замену и количество запасных частей.
Условие Требование Укажите в запросе новые, излишки, бывшие в употреблении или отремонтированные требования.
Страна доставки Страна и почтовый индекс
Важные различия моделей
Модель Основное описание Предупреждение о взаимозаменяемости
ФС-В34П Блок расширения кабельного типа PNP с двумя выходами и одним входом Правильная ссылка на этот список
ФС-В34 Модуль расширения кабельного типа NPN Электрическая мощность отличается
ФС-В33П Основной блок кабельного типа PNP Роль основного блока отличается от FS-V34P.
ФС-V34CP Модуль расширения с разъемом PNP M8 Стиль подключения отличается
ФС-В32П Модуль расширения кабельного типа PNP с другим расположением входов/выходов Не выбирайте только по внешнему виду
ФС-В31П Основной блок кабельного типа PNP Не та же модель расширения
Выбор PNP и NPN

Выходы PNP и NPN используют разные схемы прохождения тока. Усилитель PNP обычно подает ток на вход машины, когда выход активен, тогда как усилитель NPN обычно поглощает ток.

Установка модели NPN в схему, предназначенную для работы PNP, может привести к:

  • Нет входного сигнала ПЛК.
  • Постоянно активный сигнал.
  • Неправильный уровень напряжения.
  • Повреждение проводки.
  • Машинная сигнализация.
  • Ненадежное обнаружение.

Всегда совпадайте с типом выхода, указанным на снятом устройстве.

Выбор основного блока и блока расширения

FS-V34P — это устройство расширения. Он предназначен для работы в составе группы усилителей, подключенной к совместимому основному блоку.

Перед покупкой подтвердите:

  • Совместимый основной блок уже установлен.
  • Максимальное количество модулей расширения не превышено.
  • Рассмотрено правило подсчета двухвыходных единиц.
  • Сгруппированная рабочая температура является приемлемой.
  • Основной блок и контакты расширения чистые и неповрежденные.
Выбор типа кабеля и типа разъема

FS-V34P — модель кабельного типа. Усилитель с разъемом может иметь аналогичные функции измерения, но не обязательно может быть установлен с использованием существующего жгута проводов машины.

Сравнивать:

  • Направление выхода кабеля.
  • Цвета проводов.
  • Длина кабеля.
  • Тип разъема.
  • Устройство терминала.
  • Место для панели управления.
  • Монтажная ориентация.
Выбор оптоволоконной головки

Усилитель обрабатывает оптический сигнал, а подключенный оптоволоконный блок определяет большую часть физических характеристик измерения.

Головка волокна влияет на:

  • Расстояние срабатывания.
  • Диаметр пятна.
  • Размер цели.
  • Угол установки.
  • Характеристики отражения.
  • Теплостойкость.
  • Химическая стойкость.
  • Радиус изгиба.
  • Работа на пересечение луча или на отражение.

При обслуживании замены обычно безопаснее сохранить правильную существующую модель волокна, чем выбирать новую головку волокна без машинного тестирования.

Зачем выбирать правильную перекрестную ссылку FS-V34P A10398
Снижение риска идентификации

Использование в запросе как KEYENCE FS-V34P, так и FUJI A10398 помогает поставщикам более точно определить правильный компонент.

Ускоренная обработка предложений

Полный запрос, содержащий фотографию этикетки, модель машины, количество и пункт назначения, снижает количество повторных подтверждающих сообщений.

Повышенная эффективность обслуживания

Двойной цифровой дисплей позволяет обслуживающему персоналу сравнивать фактические и заданные значения во время настройки и устранения неполадок.

Гибкая настройка производства

Настройки множественного реагирования и таймера позволяют настраивать сенсорную систему в зависимости от скорости конвейера, поверхности печатной платы, предела обнаружения и стабильности процесса.

Компактное хранилище запасных частей

Узкий корпус усилителя делает это устройство практичным в качестве запасного устройства для обслуживания на заводах, использующих несколько производственных модулей FUJI NXT II.

Информация для заказа

Для точного расчета предоставьте следующую информацию:

Необходимая информация Пример
Модель производителя КЕЙЕНС FS-V34P
Номер детали ФУДЗИ А10398
Модель машины ФУДЗИ НХТ II
Положение установки Положение датчика конвейера, рельсового пути или панели управления
Требуемое количество 1 шт., 2 шт. или ремонтная партия.
Существующая фотография объекта Передняя этикетка и фотография проводки
Фото оптоволоконной головки Модель волокна и положение установки
Обязательное условие Укажите необходимое условие
Страна доставки Страна и почтовый индекс
Предпочтения по доставке Экспресс-курьер, авиаперевозка или сборная отправка
срочность Обычная замена или необходимость простоя машины
Рекомендуемый формат запроса

Продукт: Оптоволоконный усилитель KEYENCE FS-V34P
Ссылка ФУДЗИ: A10398
Машина: ФУДЗИ НСТ II
Количество: ___ шт.
Обязательное условие: ___
Страна доставки: ___
Фотография старого устройства: прилагается
Модель волокна: ___
Требуемая дата доставки: ___

Часто задаваемые вопросы

Вопрос 1: Является ли KEYENCE FS-V34P той же моделью, что и FUJI A10398?

Ответ: A10398 обычно используется на рынке запасных частей для поверхностного монтажа в качестве эталонного обозначения FUJI для усилителя KEYENCE FS-V34P, установленного в выбранных позициях датчиков гусениц NXT II или конвейеров. Поскольку конфигурации оборудования могут отличаться, перед заказом проверьте этикетку FS-V34P, выход PNP, проводку, основной блок и фотографию установки.

В2: Может ли FS-V34P работать без другого усилителя?

О: FS-V34P — это устройство расширения, а не отдельное основное устройство. Обычно требуется подключение к совместимому основному усилителю серии FS-V30. Перед заменой подтвердите существующую группу усилителей, доступную емкость расширения, расположение блоков и конфигурацию питания.

Вопрос 3: Какое самое быстрое время отклика у FS-V34P?

О: Самый быстрый выбираемый отклик составляет 33 мкс в ВЫСОКОСКОРОСТНОМ режиме. Дополнительные режимы включают 250 мкс, 500 мкс, 1 мс, 4 мс и 16 мс. Выберите режим в соответствии с заданной скоростью, силой оптического сигнала, запасом чувствительности и требуемой стабильностью производства.

Вопрос 4: Может ли усилитель NPN заменить FS-V34P?

О: Модель NPN не следует рассматривать как прямую электрическую замену PNP FS-V34P. Выходы PNP и NPN работают по-разному и могут не соответствовать входу управления FUJI. Всегда проверяйте старую этикетку устройства, схему подключения машины и архитектуру входов ПЛК.

В5: Что следует проверить, если после замены машина по-прежнему подает сигнал тревоги?

О: Проверьте головку оптоволокна, оптическую поверхность, оптоволоконный кабель, выравнивание крепления, порог усилителя, настройку СВЕТ/ТЕМНО, режим реакции, таймер, проводку, подключение основного блока, выходную нагрузку и вход ПЛК машины. Тревога датчика не всегда вызвана усилителем.

Связаться с нами

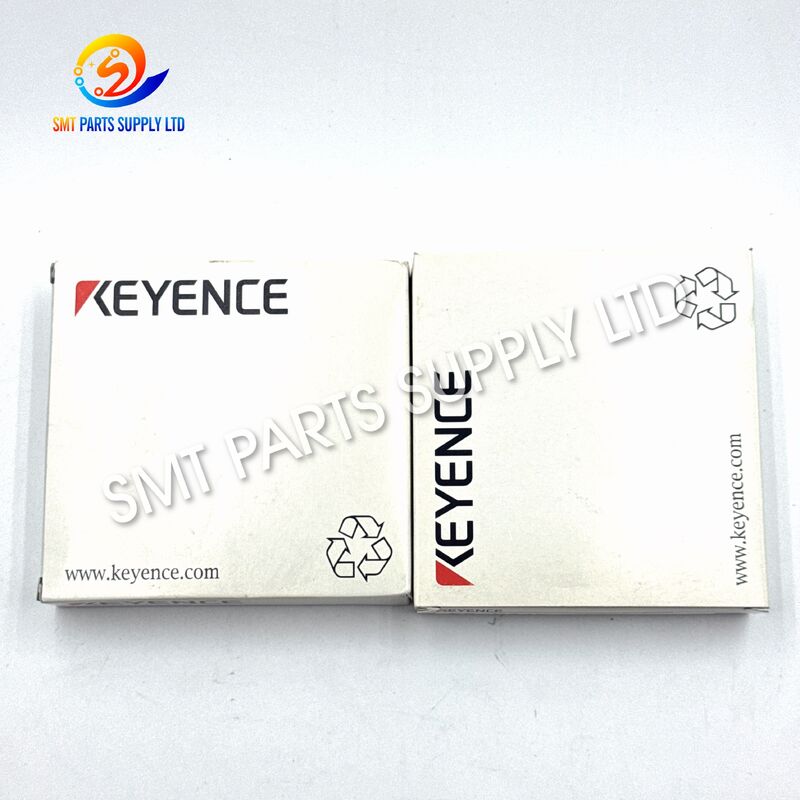

Свяжитесь с SMT PARTS SUPPLY LTD. для получения информации о наличии, расценках, времени выполнения, подтверждении замены и международной доставке оптоволоконного усилителя KEYENCE FS-V34P и перекрестной ссылки на FUJI A10398.

Чтобы получить более быстрое и точное ценовое предложение, отправьте:

  • Номер модели KEYENCE.
  • Номер детали ФУДЗИ.
  • Модель машины FUJI.
  • Требуемое количество.
  • Фотографии спереди и сбоку.
  • Фотография проводки.
  • Модель с волоконной головкой.
  • Требуемое состояние товара.
  • Страна доставки.
  • Требуемая дата доставки.

Наш отдел продаж проверит идентификационные данные перед предложением, чтобы снизить риск получения неправильной модели PNP/NPN, варианта основного блока, варианта разъема или несовместимого усилителя расширения.

Уведомление о товарных знаках

KEYENCE и FS-V30 являются торговыми марками или отсылками к продуктам соответствующих владельцев. FUJI, NXT и соответствующие номера деталей являются товарными знаками или обозначениями продуктов соответствующих владельцев. Эти имена используются только для идентификации продукта и справки о совместимости. Этот список не подразумевает авторизации, спонсорства или принадлежности, если это специально не подтверждено в коммерческом предложении.
