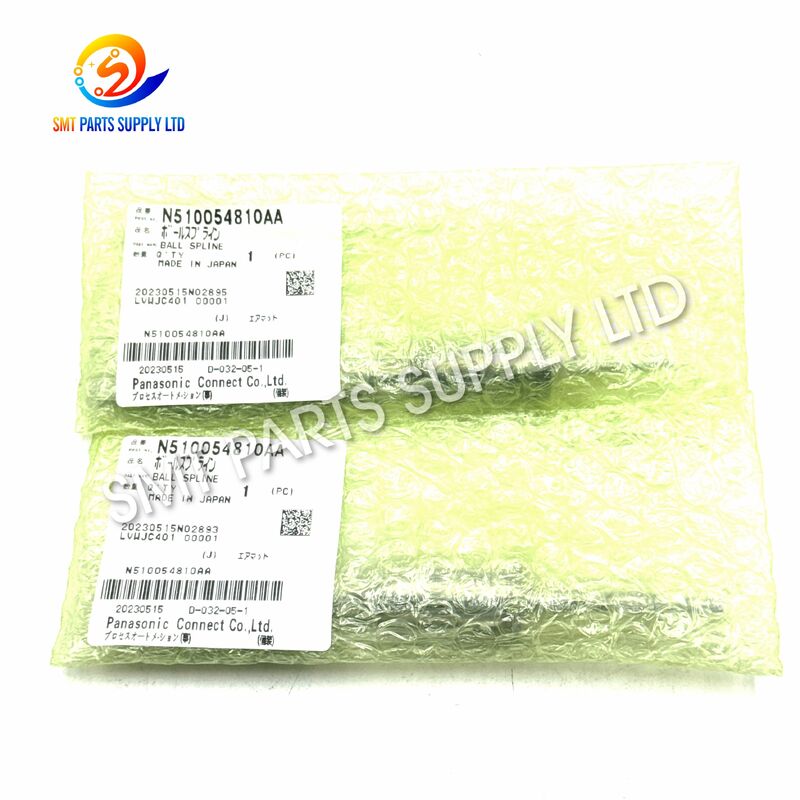

Panasonic N510054810AA Шариковый шлиц H8 для CM402 CM602

The Panasonic N510054810AA N510002505AA H8 Шариковая втулка головки представляет собой прецизионный механический направляющий компонент, предназначенный для совместимых SMT установщиков CM402 и CM602 с головками H8. Его основная функция заключается в обеспечении плавного и точно контролируемого линейного перемещения внутри головки установки, одновременно ограничивая нежелательные радиальные или вращательные люфты.

Во время высокоскоростного производства SMT головка установки выполняет непрерывные циклы захвата, переноса, позиционирования и монтажа. Поэтому стабильное механическое наведение необходимо для поддержания постоянного движения головки. Изношенная, загрязненная, поврежденная или ослабленная шариковая втулка может способствовать аномальному сопротивлению движению, механическим вибрациям, люфту головки или нестабильности позиционирования.

Эта шариковая втулка головки H8 подходит для технического обслуживания машины, восстановления головки установки, профилактического обслуживания и замены изношенных механических движущихся компонентов. Для точного выбора покупателям следует подтвердить существующий номер детали, конфигурацию головки H8 и модель машины перед заказом.

Установка H8 непрерывно работает при повторяющихся ускорениях, замедлениях, вертикальных перемещениях и механических нагрузках. В течение длительных периодов производства шариковая втулка может постепенно изнашиваться.

1. Длительный механический износ

Повторяющееся движение между валом втулки и внутренними катящимися элементами может постепенно изменять первоначальный механический зазор.

По мере увеличения износа механизм головки может развивать аномальную свободу или непоследовательное движение.

2. Недостаточная смазка

Прецизионные детали линейного движения требуют соответствующего состояния смазки.

Недостаточная смазка может увеличить трение, создать дополнительное сопротивление и ускорить износ контактных поверхностей втулки.

3. Пыль и загрязнения

Производственная среда SMT может содержать мелкую пыль, остатки смазки, обломки компонентов или другие загрязнения.

Посторонние материалы, попадающие в зону движения, могут мешать плавному циркулированию шариков и перемещению головки.

4. Столкновение головки установки

Столкновение сопла, контакт с печатной платой, помехи от питателя или случайное механическое воздействие могут передавать удар через узел головки.

Сильный удар может повлиять на выравнивание шариковой втулки или повредить связанные механические компоненты.

5. Неправильное обслуживание

Неправильная разборка, сила установки, смещение или неподходящая смазка во время обслуживания головки могут сократить срок службы шариковой втулки.

6. Большое количество часов работы

Машины, работающие непрерывно в условиях крупносерийного производства, естественно накапливают большое количество циклов установки.

Для старых машин CM402 и CM602 механические компоненты головки следует периодически проверять в рамках профилактического обслуживания.

Эти симптомы также могут возникать из-за подшипников, валов, двигателей, датчиков, держателей сопел, калибровки или других компонентов головки. Перед заменой рекомендуется полная механическая диагностика.

Замена изношенной шариковой втулки головки H8 на правильно подобранный компонент может помочь восстановить контролируемое механическое движение внутри головки установки.

Рекомендуемый процесс обслуживания включает:

Шаг 1 – Проверка движения головки

Проверьте, плавно ли движется подвижная часть головки H8 по своему обычному ходу.

Шаг 2 – Проверка механического зазора

Проверьте на наличие аномального бокового люфта, вращательной свободы, вибрации или непоследовательного сопротивления.

Шаг 3 – Проверка состояния смазки

Убедитесь, что втулка и связанные с ней прецизионные компоненты обслуживались с использованием подходящей смазки.

Шаг 4 – Проверка связанных компонентов

Шариковая втулка работает совместно с другими механизмами головки. Следует также проверить подшипники, валы, держатели, крепежные компоненты, пружины и приводные части.

Шаг 5 – Подтверждение оригинального номера детали

Сравните снятый компонент с N510054810AA и N510002505AA перед заказом.

Шаг 6 – Правильная установка

Установка должна выполняться техниками, знакомыми с обслуживанием установочных головок SMT и прецизионными механическими узлами.

Шаг 7 – Тестирование и калибровка

После замены проверьте плавность движения, калибровку машины, работу сопла и производительность пробной установки перед возвращением машины в нормальное производство.

Примечание по выбору: N510054810AA и N510002505AA следует проверять по оригинальному установленному компоненту. Не предполагайте взаимозаменяемость только по модели машины, так как ревизии машин и конфигурации головок могут отличаться.

Шариковая втулка головки H8 N510054810AA / N510002505AA в основном используется для обслуживания высокоскоростного SMT оборудования для установки.

Техническое обслуживание головки CM402

Подходит для обслуживания совместимых установочных головок CM402 H8, где выявлен чрезмерный люфт, неровный ход, загрязнение или износ.

Техническое обслуживание головки CM602

Используется в совместимых конфигурациях головки CM602 после подтверждения оригинального номера детали и спецификации головки H8.

Восстановление установочной головки

Профессиональные компании по обслуживанию SMT могут использовать шариковую втулку при восстановлении установочных головок, требующих восстановления прецизионного механического движения.

Профилактическое обслуживание

Для машин с большим количеством часов работы проверка шариковой втулки может быть включена в программы планового обслуживания головки.

Типичные отрасли

Шариковая втулка – это прецизионный компонент линейного движения, предназначенный для обеспечения плавного осевого движения при одновременном контроле нежелательного относительного вращения и бокового смещения.

Внутри механизма установочной головки H8 шариковая втулка направляет подвижную часть по определенному линейному пути.

Рабочая последовательность

1. Машина отправляет команду движения.

Система управления определяет положение, необходимое для следующей операции захвата или установки.

2. Приводной механизм головки генерирует движение.

Двигатель и связанные с ним компоненты трансмиссии перемещают механизм головки.

3. Шариковая втулка направляет подвижную часть.

Втулка обеспечивает контролируемое осевое движение и помогает поддерживать выравнивание механизма.

4. Катящиеся элементы снижают трение.

Внутренняя шариковая структура обеспечивает повторяющееся движение с меньшим сопротивлением, чем простой скользящий направляющий элемент.

5. Сопло достигает требуемого положения.

Стабильное механическое наведение поддерживает повторяющееся движение захвата и установки.

Упрощенный процесс работы SMT:

Захват компонента → Движение головки → Распознавание → Позиционирование печатной платы → Установка компонента → Возврат головки

Во время непрерывного производства этот цикл повторяется тысячи раз. Поддержание хорошего состояния втулки, следовательно, способствует стабильной механической производительности.

Правильное соответствие важно, поскольку прецизионные компоненты головки SMT могут выглядеть похоже, но иметь разные механические характеристики.

1. Подтвердите номер детали

Проверьте, идентифицирован ли существующий компонент как:

• N510054810AA
• N510002505AA

Заказ только по внешнему виду не рекомендуется.

2. Подтвердите машину

Проверьте, является ли машина:

• CM402
• CM602

3. Подтвердите конфигурацию головки H8

Продукт предназначен для совместимых применений головки H8. Другие типы установочных головок могут использовать разные узлы втулок.

4. Сравните оригинальный компонент

Если идентификация неопределенна, предоставьте фотографии, показывающие:

• Полная шариковая втулка
• Оба конца вала
• Позиция установки
• Существующие маркировки
• Связанный узел головки

5. Диагностика перед заменой

6. Проверьте связанные детали головки

При восстановлении старой головки H8 рекомендуется одновременно проверять другие изнашиваемые компоненты.

Это может сократить повторные простои машины, вызванные заменой только одной детали, в то время как другие механические компоненты остаются изношенными.

Правильная установка и обслуживание важны, поскольку шариковая втулка работает в составе прецизионного механического узла.

В1: Каково основное назначение шариковой втулки головки H8 N510054810AA?

Ее основное назначение – направлять контролируемое линейное движение внутри совместимого узла установочной головки H8. Она помогает поддерживать механическое выравнивание, уменьшать нежелательный люфт и обеспечивать плавное повторяющееся движение во время захвата и установки SMT компонентов.

В2: Подходит ли эта шариковая втулка как для CM402, так и для CM602?

Она указана для совместимых применений головки H8, связанных с машинами CM402 и CM602. Однако ревизии машин и головок могут отличаться, поэтому перед заказом следует подтвердить существующий номер детали и конфигурацию головки.

В3: Когда следует заменять шариковую втулку головки H8?

Замена может потребоваться, когда проверка выявляет чрезмерный механический зазор, неровное движение, вибрацию, аномальный шум, повреждение от загрязнения, непоследовательный ход головки или видимый износ втулки и связанных с ней механических компонентов.

В4: Являются ли N510054810AA и N510002505AA абсолютно одинаковыми деталями?

Они могут использоваться как связанные ссылки для данного применения, но прямая взаимозаменяемость должна быть проверена по установленному компоненту, конфигурации машины и доступной документации по обслуживанию перед заменой.

В5: Какую информацию следует предоставить для получения предложения?

Пожалуйста, предоставьте требуемый номер детали, модель машины, тип головки H8, количество, предпочтительное состояние, страну доставки и фотографии существующего компонента, если они доступны. Эти детали помогают улучшить точность подбора и эффективность предложения.

Нужна шариковая втулка головки H8 N510054810AA / N510002505AA для CM402 или CM602?

Пожалуйста, отправьте нам:

• Требуемый номер детали
• Модель машины
• Информация о головке H8
• Требуемое количество
• Предпочтительное состояние
• Место доставки
• Фотографии существующего компонента, если доступны

Мы можем помочь с идентификацией детали, подтверждением наличия на складе, предложением, сроками поставки, связанными запасными частями для головки H8 и организацией международной доставки.

Отправьте ваш запрос для получения информации о текущей доступности, цене и подтверждении соответствия.
