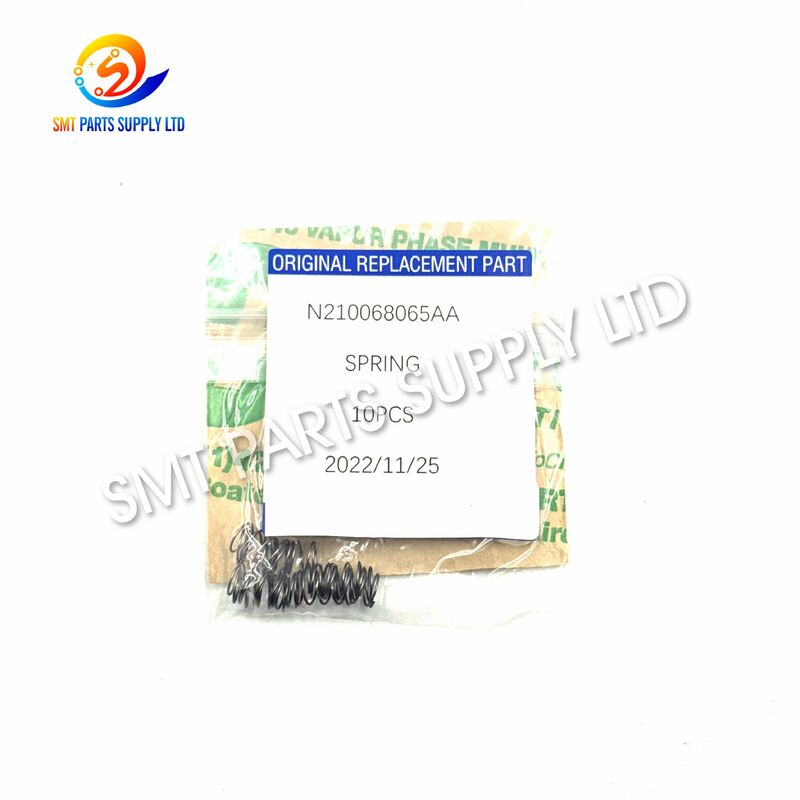

Panasonic N210068065AA Пружина держателя насадки для крепления CM402 CM602 NPM

Пружина держателя насадки Panasonic N210068065AA — это небольшой, но важный механический компонент, используемый в совместимых узлах держателей насадок автоматов установки компонентов CM402, CM602 и соответствующих моделей серии NPM. В процессе высокоскоростного SMT-производства держатель насадки многократно перемещается, сжимается и возвращается в исходное положение при захвате и установке компонентов. Пружина обеспечивает контролируемое возвратное усилие, необходимое для этого циклического механического действия.

Когда установленная пружина держателя теряет упругость, получает остаточную деформацию, изгибается, загрязняется или подвергается механическому повреждению, держатель насадки может перестать возвращаться плавно или стабильно. Замена изношенной пружины на соответствующий компонент N210068065AA помогает восстановить расчетное механическое движение узла держателя.

Эта деталь подходит для SMT-производств, EMS-производителей, отделов технического обслуживания оборудования, сервисных компаний и дистрибьюторов запасных частей, которым требуются надежные сменные компоненты для обслуживания установочных головок.

Механизм держателя насадки совершает непрерывные повторяющиеся движения во время SMT-производства. В условиях крупносерийного производства установочная головка может выполнять тысячи рабочих циклов за короткий промежуток времени.

Со временем различные факторы могут повлиять на состояние пружины.

Пружина, утратившая свои расчетные механические характеристики, может нарушить возвратное движение держателя насадки. Однако проблемы с захватом или установкой не следует автоматически списывать только на пружину.

При поиске и устранении неисправностей установочной головки необходимо также проверять насадку, держатель, шток, вакуумную систему, клапан, датчик, направляющий механизм и настройки автомата.

Когда проверка подтверждает, что установленная пружина повреждена, деформирована, изношена или больше не обеспечивает стабильного возвратного усилия, замена на правильную пружину держателя насадки N210068065AA является практичным решением для технического обслуживания.

Процесс замены должен включать не просто смену пружины.

Рекомендуемые этапы технического обслуживания:

1. Уточните установленную модель оборудования.
2. Проверьте конфигурацию установочной головки.
3. Сверьте существующий артикул детали.
4. Осмотрите держатель насадки на предмет износа или загрязнений.
5. Аккуратно извлеките старую пружину.
6. Сравните запасную часть со снятым компонентом.
7. Установите пружину в правильное положение.
8. Убедитесь в свободном ходе держателя после установки.
9. Выполните инициализацию оборудования и функциональное тестирование.
10. Проконтролируйте стабильность захвата и установки перед запуском полномасштабного производства.

Правильная идентификация детали особенно важна, поскольку различные конфигурации головок могут использовать пружины, схожие внешне, но отличающиеся по размерам или механическим характеристикам.

Примечание по совместимости: Оборудование одной серии может иметь различные конфигурации установочных головок. Покупателям рекомендуется подтвердить оригинальный артикул и фактическую конфигурацию головки перед заказом.

Главное назначение детали N210068065AA — обеспечение контролируемого натяжения пружины и возвратного усилия внутри узла держателя насадки.

Во время работы механизм держателя перемещается под действием механического усилия. Пружина сжимается при ходе механизма, а затем высвобождает накопленную механическую энергию, когда внешнее воздействие прекращается.

Это действие помогает держателю возвращаться в требуемое рабочее положение.

Несмотря на простоту этой механической детали, ее правильное функционирование крайне важно, так как держатель насадки совершает повторяющиеся движения на протяжении всего процесса производства.

Похожие пружины держателей могут применяться в различных узлах установочных головок. Выбор всегда должен основываться на правильном артикуле детали и конфигурации оборудования.

Эти модели не следует считать автоматически взаимозаменяемыми. Различия в длине пружины, диаметре, толщине проволоки, характеристиках сжатия и месте установки могут влиять на совместимость.

Пружина N210068065AA в основном используется для обслуживания механизмов держателей насадок в совместимом оборудовании для поверхностного монтажа (SMT).

• Техническое обслуживание установщиков CM402.
• Сервисное обслуживание головок автоматов CM602.
• Обслуживание совместимых установщиков компонентов NPM.
• Ремонт узла держателя насадки.
• Восстановление установочных головок.
• Профилактическое техническое обслуживание.
• Замена изношенных пружин.
• Механическая инспекция головок.

Для сервисных служб, эксплуатирующих несколько станков, такие мелкие механические детали, как пружины держателей, рекомендуется всегда иметь в наличии на складе запасных частей.

Следующие признаки могут указывать на необходимость проверки пружины держателя насадки:

• Возвратное движение держателя замедлилось.
• Движение держателя стало неравномерным или нестабильным.
• Пружина имеет видимую остаточную деформацию сжатия.
• Пружина погнута или имеет механические повреждения.
• Натяжение пружины ощутимо ослабло.
• Механизм держателя периодически заедает.
• На пружине видны следы коррозии или повреждения поверхности.
• Механические характеристики изменились после длительных часов работы.
• Установленная пружина была повреждена во время технического обслуживания.

Эти симптомы также могут быть вызваны другими компонентами головки. Перед определением окончательной причины рекомендуется провести полную механическую диагностику.

Работа пружины N210068065AA основана на простом механическом процессе сжатия и восстановления формы.

Пружина устанавливается внутрь механизма держателя насадки в предусмотренное посадочное место.

Во время работы автомата перемещение держателя приводит к сжатию пружины.

В процессе сжатия пружина накапливает механическую энергию.

Когда внешнее воздействие ослабевает, пружина начинает возвращаться к исходной форме.

Высвобождаемое усилие пружины помогает механизму держателя насадки вернуться в штатное механическое положение.

Процесс непрерывно повторяется на протяжении всех циклов захвата и установки компонентов.

Правильная идентификация критически важна при выборе сменной пружины держателя насадки.

Самый надежный способ — убедиться, что на установленном компоненте или в документации на запчасти к оборудованию указан артикул N210068065AA.

Укажите точную модель станка, например:

• CM402
• CM602
• Серия NPM

Одной лишь модели оборудования не всегда достаточно, поскольку на них могут устанавливаться различные типы головок.

Спецификация установочной головки имеет решающее значение, если в рамках одной серии оборудования применяются различные узлы держателей.

Если оригинальный артикул определить не удается, сделайте четкие фотографии:

• Существующей пружины.
• Держателя насадки.
• Установочной головки.
• Места установки.
• Идентификационной таблички оборудования.

К важным размерам пружины относятся:

Две пружины могут выглядеть практически одинаково, но иметь совершенно разные механические характеристики. Подбор только по внешнему виду может привести к неправильной установке или некорректной работе держателя.

Регулярный осмотр помогает выявить проблемы с пружинами до того, как они повлияют на стабильность производственного процесса.

Периодичность обслуживания должна определяться с учетом наработки оборудования, условий производства, типов компонентов и внутренних регламентов ТО.

Установка должна выполняться квалифицированным персоналом, имеющим опыт обслуживания SMT-оборудования.

Перед установкой:

• Остановите автомат в соответствии с регламентом технического обслуживания.
• Подготовьте чистый инструмент и чистое рабочее место.
• Проверьте артикул запасной части.
• Зафиксируйте исходное положение пружины.

Во время установки:

• Не растягивайте пружину чрезмерно.
• Избегайте боковых перекосов и изгибов.
• Соблюдайте чистоту компонента.
• Убедитесь, что оба конца пружины правильно сели на свои места.
• Не прилагайте чрезмерных усилий к механизму держателя.

После установки:

• Убедитесь в свободном и плавном ходе держателя.
• Правильно соберите установочную головку.
• Выполните инициализацию оборудования по регламенту ТО.
• Протестируйте захват и установку компонентов.
• Проконтролируйте работу отремонтированной головки перед запуском в серийное производство.

Мелкие прецизионные компоненты требуют бережного обращения, так как деформация при хранении или транспортировке может сделать установку невозможной.

Стандартные процедуры контроля и упаковки включают:

• Визуальный контроль перед отгрузкой.
• Проверку соответствия артикула.
• Осмотр состояния поверхности.
• Защиту от сдавливания и механических воздействий.
• Индивидуальную упаковку для мелких деталей.
• Четкую маркировку с указанием артикула.
• Надежную внешнюю картонную коробку для международной транспортировки.

Для заказчиков, приобретающих несколько позиций запчастей для SMT, пружина может быть включена в консолидированную отправку вместе с другими деталями для обслуживания головок.

N210068065AA обеспечивает механическое возвратное усилие внутри механизма держателя насадки. Она помогает держателю возвращаться в исходное положение после сжатия при циклических операциях захвата и установки, гарантируя стабильную механическую работу совместимых установочных головок.

Не во всех конфигурациях оборудования используется одна и та же пружина. Перед заказом обязательно уточните артикул установленной детали, модель установочной головки и тип узла держателя для гарантии совместимости.

Потерявшая упругость или поврежденная пружина может приводить к некорректному возвратному движению держателя, однако проблемы с захватом также могут быть вызваны насадкой, вакуумной системой, клапаном, штоком, загрязнениями, датчиком или механическим износом других узлов.

Укажите модель оборудования, тип установочной головки, точные размеры пружины и предоставьте четкие фотографии как самой пружины, так и узла держателя насадки. Эти данные позволят точно идентифицировать компонент.

Да. Ее можно включить в общий заказ вместе с держателями насадок, штоками, фильтрами, клапанами, насадками, пружинами и другими деталями для обслуживания установочных головок для формирования единого коммерческого предложения и консолидированной доставки.
