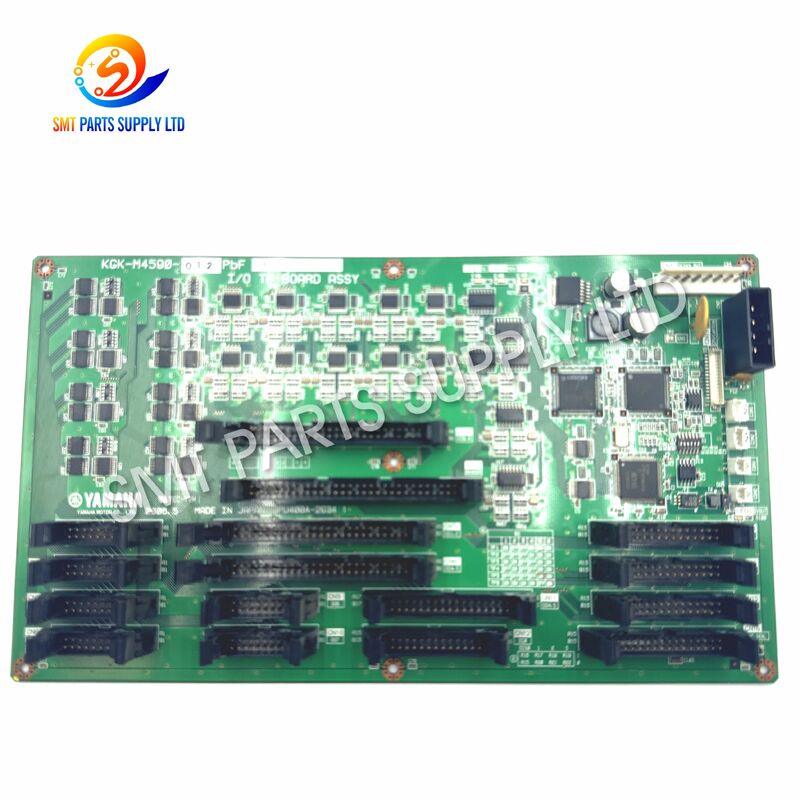

Yamaha KGK-M4590-012 1072125 I/O TF Control Board для SMT машин YS12F YG12F

Yamaha KGK-M4590-012, также обозначенная номером 1072125, представляет собой плату управления вводом/выводом TF, предназначенную для совместимого оборудования Yamaha YS12F и YG12F для поверхностного монтажа. Плата связана с системой управления подачей лотков машины и обеспечивает электрический интерфейс между центральной системой управления, датчиками, переключателями, реле, электромагнитными клапанами, двигателями и другими рабочими устройствами, связанными с лотками.

В автоматизированной производственной среде SMT система подачи лотков должна точно определять положение лотков, подтверждать механическое движение, получать рабочие команды и возвращать сигналы состояния контроллеру машины. Плата KGK-M4590-012 помогает координировать эти входные и выходные сигналы, чтобы лоток мог работать в соответствии с программой машины и последовательностью безопасности.

Yamaha YS12F был разработан как компактное гибкое монтажное устройство, способное поддерживать различные форматы подачи компонентов, включая многоуровневую автоматическую подачу лотков. В официальной информации о продукте Yamaha YS12F описывается как поддерживающий 15-уровневое устройство автоматической подачи лотков со сменой поддонов, что делает компоненты управления лотками важными для поддержания гибкости машины.

Эта плата управления подходит для проектов по техническому обслуживанию, устранению неполадок, ремонту и замене совместимых машин YS12F или YG12F. Поскольку версии платы управления могут различаться в зависимости от года выпуска, конфигурации лотка, версии программного обеспечения, расположения разъемов и технических характеристик машины, перед заказом покупатели должны проверить полный номер детали и физическую компоновку платы.

Плата управления SMT работает непрерывно во время работы укладочной машины. Он принимает низковольтные входные сигналы, обрабатывает команды управления и переключает выходные устройства в соответствии с машинной последовательностью. Со временем электрическое напряжение, загрязнение, вибрация, старение компонентов, нестабильное питание, неправильное обслуживание или отказ внешнего устройства могут повлиять на производительность платы.

Поврежденная или нестабильная плата ввода-вывода TF может вызвать прерывистую работу лотка, неправильное распознавание датчиков, выход из строя исполнительного механизма или сигналы тревоги, связанные со связью. Однако подобные симптомы могут также возникнуть из-за поврежденных кабелей, неисправных датчиков, неисправных электромагнитных клапанов, плохого заземления, механических препятствий или неправильных параметров машины. Поэтому перед заменой платы необходимо провести надлежащее устранение неполадок.

Следующие симптомы могут указывать на проблему в цепи управления лотком-податчиком:

Доску не следует заменять только из-за сбоя в движении одного лотка. Полный процесс диагностики может предотвратить ненужную замену и сократить время простоя производства.

Плата управления вводом/выводом TF KGK-M4590-012 1072125 обеспечивает практичную возможность замены, если исходная плата признана неисправной или не может поддерживать стабильную работу управления лотком. Установка правильно подобранной платы может восстановить электрический интерфейс, необходимый для мониторинга датчиков лотка, передачи команд, обратной связи о состоянии и управления устройствами вывода.

Правильно выбранная сменная плата управления может помочь клиентам:

• Восстановите цепь управления подачей лотка.
• Уменьшите непредвиденные перерывы в производстве.
• Восстановите координацию сигналов датчика и исполнительного механизма.
• Поддержка профилактического обслуживания и ремонта оборудования.
• Не заменяйте весь узел подачи лотка.
• Продлите срок службы существующего оборудования для размещения SMT.
• Поддерживать запасы запасных плат для критически важных производственных линий.
• Сократите время устранения неполадок в случае подтвержденного отказа платы.
• Улучшите реагирование на техническое обслуживание старых машинных платформ.
• Поддержка аварийного ремонта, когда оригинальная плата недоступна.

Перед установкой инженер должен подтвердить, что:

1. Машина полностью выключена.
2. Остаточная электрическая энергия была разряжена.
3. Используется соответствующая защита от электростатического разряда.
4. Все разъемы идентифицируются перед снятием.
5. Оригинальный номер детали платы соответствует замене.
6. Версия платы и расположение разъемов совместимы.
7. Внешние датчики и исполнительные механизмы не закорочены.
8. В механизме лотка нет механических препятствий.
9. При необходимости параметры машины сохраняются.
10. Монтаж выполняется обученным обслуживающим персоналом.

Замена платы управления без устранения короткого замыкания внешней нагрузки может привести к повреждению новой платы. Поэтому перед восстановлением подачи питания необходимо проверить подключенную цепь.

Точные электрические характеристики следует уточнять в оригинальной документации на машину и на этикетке платы. Плату следует рассматривать как специализированную промышленную электронную сборку, а не как универсальный программируемый контроллер.

Никакое электрическое напряжение, ток, количество каналов или назначение разъемов не допускается без проверки соответствующей сервисной документации машины.

Плата KGK-M4590-012 1072125 предназначена для совместимого оборудования Yamaha SMT, включая:

В официальном выпуске Yamaha YS12F машина описывается как компактное и гибкое устройство для поверхностного монтажа, предназначенное для работы с различными форматами поставки компонентов. Он также определяет автоматическое устройство подачи 15-уровневых лотков как часть гибкой возможности машины по работе с компонентами.

Данная плата может быть использована на производствах SMT производства:

• Бытовая электронная продукция.
• Сборки автомобильной электроники.
• Промышленное контрольно-измерительное оборудование.
• Устройства связи.
• Продукты управления светодиодами.
• Блоки питания.
• Медицинское электронное оборудование.
• Устройства безопасности и мониторинга.
• Продукты для умного дома.
• Компьютерная периферийная продукция.
• Электронные модули.
• Мелкосерийные и смешанные сборки печатных плат.
• Услуги по производству разнообразной электроники.
• Опытное и машиностроительное производство.
• Замена электронных модулей управления.

Когда производственная машина останавливается из-за подтвержденного отказа платы управления лотком, можно установить совместимую плату KGK-M4590-012, чтобы сократить время простоя и восстановить производство.

Заводы, эксплуатирующие несколько машин YS12F или YG12F, могут иметь на складе одну протестированную плату. Это позволяет группам технического обслуживания быстро реагировать, не дожидаясь международных закупок.

Подержанная машина может содержать устаревшие, загрязненные, отремонтированные или нестабильные электронные платы. Замена неисправной платы ввода-вывода TF может быть частью полной программы восстановления оборудования.

Инженеры по техническому обслуживанию могут использовать известную рабочую плату для сравнительного тестирования. Это может помочь отличить неисправность платы от неисправности датчика, проводки, двигателя, клапана или механических проблем.

При перемещении машины разъемы, платы или кабели могут быть повреждены в результате неправильного обращения. Соответствующая сменная плата может обеспечить повторный ввод в эксплуатацию после установки на новом заводе.

Старое укладочное оборудование может оставаться продуктивным в течение многих лет, если имеются важные электрические и механические детали. Наличие запасных электронных плат может помочь продлить срок службы машины.

KGK-M4590-012 функционирует как интерфейс ввода/вывода в системе управления лотками машины SMT. Он не размещает компоненты самостоятельно и не перемещает лотки физически. Вместо этого он помогает передавать команды и информацию о состоянии между контроллером машины и полевыми устройствами, связанными с лотком.

Входные каналы обычно принимают электрические сигналы от полевых устройств, таких как:

• Датчики присутствия лотка.
• Датчики положения.
• Концевые выключатели.
• Блокировка двери или крышки.
• Датчики положения цилиндров.
• Сигналы готовности двигателя.
• Контакты безопасного состояния.
• Механические датчики исходного положения.
• Датчики подтверждения уровня лотка.
• Внешние модули управления.

Когда датчик меняет состояние, соответствующий вход платы сообщает об изменении в систему управления машиной.

Выходные каналы могут управлять или командовать:

• Пневматические электромагнитные клапаны.
• Электромагнитные реле.
• Индикаторные лампы.
• Схемы управления двигателем.
• Запорные механизмы.
• Подъемные устройства для лотков.
• Устройства переноса лотков.
• Индикаторы тревоги.
• Вспомогательные модули управления.
• Другие приводы для конкретной машины.

Выходной сигнал следует рассматривать как команду управления. Фактическое перемещение зависит от подключенного устройства, силовой цепи, пневмопитания, состояния кабеля и механического состояния.

В системах лотков используются блокировки для предотвращения неправильного движения. Например, команда подъема лотка может быть разрешена только после того, как дверь закрыта, предыдущее движение завершено и механизм находится в безопасном положении.

Плата поддерживает этот процесс, получая необходимые сигналы состояния и передавая выходные команды в соответствии с последовательностью контроллера. Если ожидаемая обратная связь отсутствует, машина может остановиться и отобразить сигнал тревоги для защиты оборудования и компонентов.

Плата является частью более крупной сети управления. Его производительность зависит от:

Сбой в любой связанной системе может вызвать симптомы, аналогичные отказу платы. Рекомендуется провести полную проверку системы.

Перед отправкой доступные платы могут быть проверены на предмет состояния продукта и возможности тестирования.

Точное состояние должно быть подтверждено в предложении. Покупатели не должны предполагать, что все доступные единицы являются новыми.

Правильный выбор имеет важное значение, поскольку платы с похожим внешним видом могут иметь разные схемы, назначения разъемов, версии или машинное применение.

Пожалуйста, предоставьте следующее:

1. Марка машины.
2. Полная модель машины.
3. Серийный номер машины.
4. Оригинальный номер платы.
5. Все номера ревизий.
6. Фотография платы с лицевой стороны.
7. Фотография обратной стороны платы.
8. Фотография этикетки крупным планом.
9. Фотография со стороны разъема.
10. Текущий код сигнализации машины.
11. Описание неисправности.
12. Конфигурация лотковой системы.
13. Требуемое состояние товара.
14. Страна доставки.
15. Требуемое количество.

Основной идентификатор должен бытьКГК-М4590-012. Дополнительный номер1072125также следует сравнивать, когда они появляются в исходных записях платы или деталей машины.

Не выбирайте плату только по модели машины. В одной серии машин могут использоваться разные версии плат в зависимости от даты производства, региональных спецификаций, дополнительного оборудования лотков или технических модификаций.

Четкие фотографии особенно полезны для проверки:

• Количество разъемов.
• Цвет разъема.
• Кодировка разъема.
• Устройство реле.
• Положение предохранителя.
• Положение светодиода.
• Компоновка компонентов.
• Форма печатной платы.
• Монтажные отверстия.
• Информация на этикетке.
• Маркировка ревизий.
• Следы предыдущего ремонта.

Для наиболее надежного выбора плата на замену должна визуально соответствовать оригинальной плате и иметь тот же основной номер детали.

Клиент должен запросить подтверждение:

• Реальные фотографии товара.
• Состояние товара.
• Статус тестирования.
• Условия гарантии.
• Срок поставки.
• Способ упаковки.
• Стоимость доставки.
• Условия возврата.
• Результат технического соответствия.
• Описание коммерческого счета.

Только квалифицированные специалисты должны устанавливать плату. Прежде чем открывать электрический шкаф или секцию управления лотком, машину необходимо отключить от электропитания.

Рекомендуемая подготовка включает в себя:

• Выключите машину обычным способом.
• Выключите главный электрический разъединитель.
• Подождите, пока накопленная энергия разрядится.
• Следуйте заводским процедурам блокировки.
• Наденьте браслет ESD.
• Используйте рабочую поверхность, устойчивую к электростатическому разряду.
• Сфотографируйте все положения кабелей.
• Пометьте разъемы перед снятием.
• Не прикасайтесь к контактам компонентов.
• Держите винты и кронштейны в порядке.

После установки проверьте:

• Запуск машины нормальный.
• Новых сигналов тревоги не появляется.
• Лоток инициализируется правильно.
• Датчики корректно меняют статус.
• Выходы активируются правильно.
• Движение лотка плавное.
• Обнаружение исходного положения стабильно.
• Блокировки работают корректно.
• Последовательность подачи компонентов нормальная.
• Температура платы не является аномальной.
• Разъемы остаются прочно установленными.
• Повторный цикл работы стабильный.

Промышленные платы управления требуют чистых и стабильных условий эксплуатации.

Для длительного хранения:

• Храните плату в пакете с защитой от электростатического разряда.
• Используйте ударопрочную упаковку.
• Хранить в чистом и сухом месте.
• Избегайте прямых солнечных лучей.
• Избегайте высокой влажности.
• Избегайте агрессивных газов.
• Не позволяйте тяжелым предметам давить на печатную плату.
• Не складывайте незащищенные доски друг на друга.
• Пометьте плату, указав ее номер детали и статус тестирования.
• Периодически проверяйте хранящиеся платы.

Электронные платы управления уязвимы к статическому электричеству, ударам, влаге и повреждению разъемов. Поэтому важна соответствующая экспортная упаковка.

• ДХЛ.
• ФедЭкс.
• UPS.
• Международная авиаперевозка.
• Экспедитор, назначенный клиентом.
• Объединенная поставка с другими деталями SMT.
• Экспресс-доставка для срочных производственных потребностей.

Время доставки зависит от состояния продукта, требований к испытаниям, количества, пункта назначения и службы доставки.

Для получения точного предложения отправьте:

Предоставление полной информации позволяет ускорить проверку совместимости и сократить задержки в котировках.

Не обязательно. Совместимость зависит от исходного номера платы, версии печатной платы, расположения разъемов, серийного номера машины, конфигурации подачи лотка и спецификации программного обеспечения. Перед заказом предоставьте четкие фотографии оригинальной платы и ее этикетки. Соответствие только модели машины недостаточно для окончательного подтверждения.

Плата используется в качестве интерфейса ввода и вывода, связанного с секцией управления подачей лотков машины. Он получает сигналы от датчиков и переключателей, отправляет команды на реле или исполнительные механизмы и поддерживает координацию состояния между лотком и центральным контроллером машины.

Это может решить проблему, если тестирование подтвердит, что исходная плата неисправна. Однако сигналы тревоги о движении лотка также могут быть вызваны поврежденными датчиками, ослабленными разъемами, неисправными электромагнитными клапанами, неисправностью кабеля, нестабильным питанием, механическими препятствиями или неправильными настройками машины. Перед заменой рекомендуется провести полную диагностику.

Доступное состояние зависит от наличия на складе. Варианты поставки могут включать новые, оригинальные бывшие в употреблении, протестированные бывшие в употреблении, отремонтированные, восстановленные или обменные единицы. В предложении должно быть четко указано состояние, статус испытаний, условия гарантии, фотографии, время доставки и требования к возврату.

Укажите модель машины, серийный номер, номер детали оригинальной платы, маркировку версии, конфигурацию системы лотков, код сигнализации машины и четкие фотографии обеих сторон оригинальной платы. Фотографии разъемов и этикеток особенно важны для точного сопоставления.

ИщуYamaha KGK-M4590-012 1072125 Плата управления вводом/выводом TFдля вашей машины YS12F или YG12F SMT?

Отправьте нам оригинальные фотографии платы, модель машины, серийный номер, информацию о сигналах тревоги, необходимое количество и страну назначения. Наша команда проверит видимый номер детали, расположение разъемов, версию платы и детали применения, прежде чем готовить предложение.

Мы поддерживаем заводы SMT, компании по техническому обслуживанию оборудования, поставщиков услуг по производству электронного оборудования, дилеров оборудования и специалистов по ремонту по всему миру.

Свяжитесь с нами для:

• Подтверждение совместимости.
• Реальные фотографии товара.
• Наличие на складе.
• Новые или проверенные варианты в б/у состоянии.
• Техническая помощь в подборе.
• Поддержка экстренной замены.
• Комбинированная поставка с другими запасными частями SMT.
• Международная экспресс-доставка.
• Котировки оптовых закупок.
• Долгосрочное сотрудничество в области поставок запчастей.

Для более быстрого ответа отправьте запрос, указав номер детали KGK-M4590-012 и ссылочный номер 1072125.
