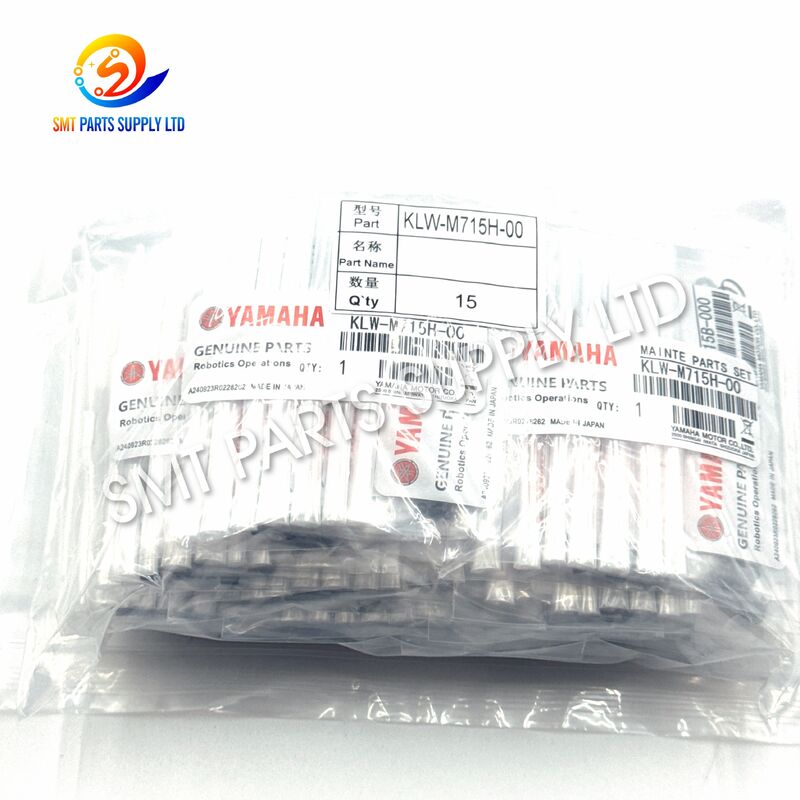

Комплект технического обслуживания головки Yamaha KLW-M715H-00 HM для SMT-машин YSM10 YSM20R - решение для профилактического обслуживания и ремонта головки

Yamaha KLW-M715H-00 Комплект для обслуживания головки HM YSM10 YSM20R

Комплект для технического обслуживания Yamaha KLW-M715H-00 предназначен для текущего обслуживания и ремонта установочной головки HM, используемой в захватывающих машинах Yamaha YSM10 и YSM20R SMT. Он объединяет несколько часто обслуживаемых компонентов головки в один удобный пакет, упрощая приобретение запасных частей, планирование профилактического обслуживания и подготовку к аварийному ремонту.

В указанный комплект входят фильтрующие элементы KLW-M8527-001, компоненты прокладки KLW-M715B-000, листовые пружины KG7-M7137-A03, пластинчатые пружины KLW-M714W-000, винты с потайной головкой 90990-08J016 и 90990-17J081 и 90990-17J082 Уплотнительные кольца. KLW-M8527-001 обычно обозначается как головной фильтр YSM10/YSM20, а KLW-M715B-000, KG7-M7137-A03 и KLW-M714W-000 обозначаются соответственно как прокладка, листовая и пластинчатая пружина.

Заменяя загрязненные, сжатые, изношенные или изношенные детали, обслуживающий персонал может помочь сохранить вакуумное уплотнение, движение сопла, стабильность захвата компонентов и надежную работу головки. Комплект подходит для планового технического обслуживания, капитального ремонта, работ по устранению неисправностей и складирования заводских запасных частей.

KLW-M715B-000 указан как прокладка, KLW-M714W-000 как пластинчатая пружина, а 90990-08J016 как винт с полукруглой головкой в ​​указанной информации о принадлежностях с головкой HM.

Номера 90990-17J081 и 90990-17J082 обозначаются как уплотнительные кольца, используемые в соответствующих положениях сопел Yamaha.

Важный:Перед заказом количество компонентов и точную конфигурацию комплекта для технического обслуживания необходимо сверить с серийным номером машины, типом головки, конфигурацией сопла, руководством по техническому обслуживанию или имеющимися снятыми деталями.

Установочные головки SMT работают непрерывно на высокой скорости. В течение каждого производственного цикла головка неоднократно выполняет вертикальное движение, создание вакуума, захват компонентов, распознавание компонентов, вращение, размещение и сброс вакуума.

Даже небольшие сервисные компоненты подвергаются повторяющимся механическим движениям, перепадам давления, загрязнениям и изменениям температуры. Их состояние может постепенно влиять на работоспособность головы.

Фильтр помогает предотвратить попадание частиц и остатков продукции в чувствительные воздушные каналы. Во время работы внутри фильтрующего материала могут скапливаться пыль, мусор компонентов, масляный туман и другие загрязнения.

Загрязненный фильтр может ограничить поток воздуха и увеличить время, необходимое для создания стабильного вакуума всасывания.

Прокладка постоянно сжимается между сопрягаемыми поверхностями. После длительного использования он может сплющиться, затвердеть, деформироваться или повредиться.

Когда качество уплотнения снижается, вакуумной системе может потребоваться больше времени для достижения необходимого уровня или она может не поддерживать стабильное отрицательное давление.

Уплотнительные кольца отвечают за герметизацию движущихся или подключенных пневматических интерфейсов. Трение, сжатие, загрязнение, неправильная смазка и длительные периоды эксплуатации могут снизить эластичность.

Изношенное уплотнительное кольцо может вызвать небольшие утечки воздуха, которые трудно обнаружить визуально, но которые все же могут повлиять на стабильность звукоснимателя.

Листовые и пластинчатые пружины обеспечивают контролируемое удерживающее или восстанавливающее усилие. Повторяющиеся движения могут постепенно уменьшить напряжение пружины или изменить первоначальную форму.

Недостаточная сила пружины может привести к неравномерному расположению компонентов, ненормальному движению вала сопла или нестабильному механическому зацеплению.

Винты с полукруглой головкой фиксируют соответствующие сервисные детали. Неправильная затяжка, повторная разборка, повреждение резьбы или вибрация могут повлиять на стабильность сборки.

Неправильная установка крепежа также может привести к неравномерному давлению на прокладки, пружины или крышки.

Высокопроизводительные линии SMT часто работают в течение длительных смен с ограниченными окнами обслуживания. Если плановая замена откладывается, одновременно может возникнуть несколько небольших проблем.

Частично заблокированный фильтр в сочетании со старой прокладкой и изношенным уплотнительным кольцом может привести к более серьезной нестабильности датчика, чем любой отдельный компонент.

Эти симптомы также могут быть вызваны форсунками, вакуумными клапанами, эжекторами, датчиками, воздушными шлангами, электромагнитными клапанами, головными валами, калибровкой машины, упаковкой компонентов или условиями программирования. Перед заменой деталей обслуживающий персонал должен систематически проводить поиск и устранение неисправностей.

Комплект KLW-M715H-00 представляет собой практичное решение для одновременного обслуживания нескольких часто обслуживаемых компонентов головки HM.

Вместо того, чтобы приобретать каждый фильтр, прокладку, пружину, винт и уплотнительное кольцо отдельно, команда технического обслуживания может подготовить один скоординированный пакет услуг перед остановкой машины.

Замена только заметно поврежденной детали может не решить периодически возникающую проблему. Несколько компонентов в одной и той же пневматической или механической зоне могут стареть с одинаковой скоростью.

Например:

• Новый фильтр может улучшить поток воздуха, но старая прокладка все равно может протекать.
• Новое уплотнительное кольцо может восстановить герметичность, но уставшая пружина все равно может стать причиной нестабильного движения.
• Новая пружина может восстановить удерживающую силу, но загрязнение вокруг вала сопла может продолжать создавать сопротивление.

Совместное обслуживание связанных компонентов может сократить количество повторных остановок оборудования и упростить документацию по техническому обслуживанию.

Комплект объединяет несколько небольших сервисных компонентов в рамках одного основного комплекта обслуживания, что снижает необходимость управлять отдельными запросами на закупку.

Изделие предназначено для работ по техническому обслуживанию высокоскоростной многофункциональной установочной головки, используемой на соответствующей платформе YSM. Yamaha идентифицирует YSM10 с конфигурацией головки HM, включая вариант головки HM с 10 соплами.

Фильтры, прокладки и уплотнительные кольца работают вместе, обеспечивая более чистые воздушные пути и надежную герметизацию.

Листовая и пластинчатая пружины помогают поддерживать заданное механическое положение и силу пружины соответствующих компонентов головки.

Комплект можно подготовить до запланированного интервала технического обслуживания, что позволит техническим специалистам завершить техническое обслуживание во время контролируемой остановки производства.

Один консолидированный запрос может охватывать несколько пунктов технического обслуживания, что улучшает планирование запасных частей и эффективность внутренних закупок.

Комплект можно хранить в качестве запасного средства для срочного устранения неполадок или планового ремонта головки.

Отдельные номера деталей облегчают сравнение поставляемого комплекта с существующим комплектом, руководством по эксплуатации машины или снятыми деталями.

Заводы могут включить комплект KLW-M715H-00 в свой план периодического технического обслуживания. Фильтры, уплотнения и пружины можно проверять и заменять в зависимости от состояния машины, часов работы, записей технического обслуживания и производственной среды.

Комплект подходит для ремонта головки, когда головка снимается для детального осмотра и чистки.

Если положение сопла не позволяет поддерживать стабильный вакуум, можно проверить применимую прокладку и уплотнительные кольца на предмет повреждений или потери эластичности.

KLW-M8527-001 маркируется на рынке запасных частей как фильтр для применений YSM10 и YSM20.

Замена загрязненного фильтрующего материала может помочь поддерживать более чистый поток воздуха через соответствующий проход в головке.

KG7-M7137-A03 и KLW-M714W-000 можно проверить, если соответствующий механизм имеет недостаточную силу пружины, неправильное расположение или видимую деформацию.

Полный комплект для технического обслуживания может сократить время, необходимое для поиска отдельных мелких компонентов во время срочного ремонта машины.

Заводы, эксплуатирующие несколько машин YSM10 или YSM20R, могут хранить стандартизированные комплекты на складе технического обслуживания и выдавать их в соответствии с рабочими заданиями.

Комплект можно использовать при проверке и восстановлении бывшего в употреблении SMT-оборудования перед возобновлением производства.

Комплект обслуживания поддерживает как пневматические, так и механические функции установочной головки.

В машину SMT подается чистый сухой сжатый воздух. Пневматическая система использует этот воздух для создания и управления вакуумом всасывающего устройства.

Головка направляет вакуум через внутренние каналы к соответствующему валу сопла и самому соплу.

Фильтр KLW-M8527-001 помогает улавливать мелкие загрязнения до того, как они попадут в чувствительные проходы или движущиеся зоны.

Чистый фильтр обеспечивает более равномерный поток воздуха. Засоренный фильтр может увеличить сопротивление потоку.

KLW-M715B-000 устанавливается в соответствующем месте уплотнения. При правильном сжатии прокладка помогает предотвратить нежелательную утечку воздуха.

Уплотнительные кольца 90990-17J081 и 90990-17J082 обеспечивают уплотнение в соответствующих местах. Их эластичный материал заполняет небольшие зазоры между соединенными или движущимися поверхностями.

Правильный размер, ориентация, чистота и состояние смазки важны для надежного уплотнения.

KG7-M7137-A03 и KLW-M714W-000 обеспечивают контролируемое механическое усилие. Они помогают удерживать или возвращать соответствующий компонент в заданное положение.

Винт 90990-08J016 с полукруглой головкой фиксирует соответствующие детали. Правильная затяжка помогает поддерживать равномерное давление сборки, не повреждая мелкие компоненты.

При активации вакуума сопло контактирует с электронным компонентом и создает достаточную удерживающую силу для захвата.

Головка перемещает компонент посредством распознавания, исправления и размещения. Стабильное уплотнение и контролируемое движение сопла помогают поддерживать стабильное обращение.

В месте установки создается вакуум, поэтому компонент можно разместить на площадке печатной платы, покрытой паяльной пастой.

• Остановите машину в соответствии с заводской процедурой безопасности.
• Отключите питание машины и изолируйте подачу пневматики.
• Убедитесь, что сохраненное пневматическое давление сброшено.
• Запишите модель машины, серийный номер, номер головки и соответствующее положение сопла.
• Подготовьте чистый, освещенный рабочий стол с защитой от электростатического разряда.
• Сравните новые компоненты со снятыми деталями.
• Подтвердите номера деталей, размеры, формы и количества.
• Ознакомьтесь с соответствующей документацией по техническому обслуживанию.

• Используйте правильные инструменты.
• Избегайте приложения чрезмерной силы к прецизионным компонентам головки.
• Запишите ориентацию пружин, прокладок и уплотнительных колец.
• Поместите снятые крепления в контролируемый контейнер.
• Не допускайте попадания пыли, волокон или металлических частиц в воздушные каналы.
• Не царапайте уплотняемые поверхности.
• Не смешивайте компоненты из разных положений сопел.

• Очистите место установки утвержденным методом технического обслуживания.
• Установите фильтр в правильной ориентации.
• Убедитесь, что прокладка лежит ровно и не сгибается.
• Установите уплотнительные кольца, не перекручивая и не разрезая их.
• Если требуется смазка, используйте только одобренную смазку.
• Установите листовые и пластинчатые рессоры в соответствии с оригинальной сборкой.
• Затягивайте винты равномерно и в соответствии с указанными требованиями по техническому обслуживанию.
• Не перетягивайте мелкие крепления.

• Проверьте правильность установки всех компонентов.
• Вручную проверьте свободное перемещение там, где это разрешено.
• Восстановите подачу пневмопитания и проверьте на предмет утечек.
• Выполните проверку головки, сопла или вакуума машины.
• Выполните тестирование датчика с контролируемыми компонентами.
• Проверьте результаты размещения перед возобновлением полного производства.
• Обновите запись о техническом обслуживании.

Частота замены зависит от рабочего времени, чистоты завода, качества воздуха, рабочей нагрузки машины, типа компонентов и условий предыдущего технического обслуживания.

Фиксированный интервал может быть полезен, но результаты проверки также должны определять решения о замене.

Если доступны записи об оборудовании, сравните производительность вакуума с течением времени. Постепенные изменения могут указывать на засорение фильтра, ухудшение герметичности или другую проблему с пневматикой.

Когда форсунки сняты для очистки, осмотрите видимые уплотнительные и удерживающие компоненты вокруг форсунок.

Не устанавливайте повторно уплотнительное кольцо с видимыми порезами, постоянно сплющенной прокладкой, погнутой пружиной, поврежденным винтом или сильно загрязненным фильтром.

Сохраняйте неиспользованные комплекты:

• В запечатанной упаковке
• Вдали от прямых солнечных лучей
• Вдали от высокой температуры
• Вдали от масла, химикатов и влаги
• В чистом шкафу запасных частей
• С видимой этикеткой с номером детали
• Контроль запасов в порядке поступления и поступления

Компоненты, которые кажутся визуально похожими, могут иметь разные размеры, материалы или характеристики пружины. Всегда проверяйте номер детали перед установкой.

Проверьте, указано ли в требованиях к техническому обслуживаниюKLW-M715H-00.

Не делайте заказ только по внешнему виду, поскольку аналогичные комплекты для обслуживания головок могут использоваться на других платформах Yamaha.

Изделие предназначено для приложений Yamaha YSM10 и YSM20R. Подтвердите паспортную табличку машины и текущую производственную конфигурацию.

Машины одной и той же модели могут иметь разные варианты исполнения, модификации производства или сменные головки в сборе.

Подтверждать:

• Тип головы
• Серийный номер головы
• Количество позиций форсунок
• Текущая ссылка на сборку головки
• Справочник по существующему комплекту обслуживания

Сравните снятые компоненты или руководство по техническому обслуживанию со следующими ссылками:

Одна и та же деталь может потребоваться в нескольких положениях сопла. Если важно точное количество, запросите подробный упаковочный лист перед отправкой.

Перед заказом уточните, требуется ли:

• Оригинальные фирменные детали
• Высококачественные совместимые детали
• Полный комплект обслуживания
• Отдельные компоненты
• Количество образцов
• Количество годового обслуживания
• Срочная замена запасов

Для более быстрого подтверждения предоставьте четкие фотографии:

• Паспортная табличка машины
• Головная этикетка
• Существующая этикетка комплекта
• Снятые детали
• Маркировка номера детали
• Тип сопла
• Положение установки

Каждый комплект для технического обслуживания следует проверять перед упаковкой и отправкой.

• Проверьте внешний вид продукта.
• Проверьте фильтры на предмет загрязнения или деформации.
• Проверьте прокладки и уплотнительные кольца на наличие трещин и порезов.
• Проверьте пружины на предмет изгиба или коррозии.
• Проверьте винты на наличие поврежденных головок или резьбы.
• Убедитесь, что компоненты чистые и сухие.

• Сравните отдельные этикетки с упаковочным листом.
• Подтвердите ссылку на основной комплект.
• Отдельные уплотнительные кольца одинакового размера.
• Проверьте количество компонентов.
• Подтвердите информацию о совместимости машины.

• Защищайте малые уплотнения от сжатия.
• Не допускайте изгиба пружин.
• Отделите металлические детали от компонентов мягкого уплотнения.
• Используйте маркированные внутренние пакеты.
• Добавьте амортизацию во внешнюю коробку.
• При необходимости нанесите защиту от влаги.

Время доставки, состояние запасов, стоимость перевозки и детали упаковки должны быть подтверждены в официальном предложении.

Комплект в первую очередь поставляется для монтажных устройств Yamaha YSM10 и YSM20R SMT с соответствующей конфигурацией установочной головки HM. Поскольку головки в сборе и версии машины могут различаться, перед заказом клиенты должны подтвердить номер головки, серийный номер машины, номер существующего комплекта и номера отдельных компонентов.

В указанный комплект входят компоненты фильтра KLW-M8527-001, прокладка KLW-M715B-000, листовая пружина KG7-M7137-A03, пластинчатая пружина KLW-M714W-000, винты с полукруглой головкой 90990-08J016 и 90990-17J081 и 90990-17J082. Уплотнительные кольца. Окончательное количество должно быть подтверждено в упаковочном листе поставщика.

Замена должна основываться на графике технического обслуживания машины, часах работы, характеристиках вакуума, загрязнении фильтра, состоянии уплотнений, состоянии пружин и производственных результатах. Частые ошибки захвата, медленная реакция вакуума, падение компонентов или повторяющиеся сигналы тревоги о положении сопла могут указывать на необходимость проверки.

Да. Фильтры, прокладки, пружины, винты и уплотнительные кольца обычно могут предлагаться отдельно, если требуется только один подтвержденный компонент. Однако полный комплект часто больше подходит для планового технического обслуживания головки, неизвестной истории обслуживания или наличия запасных частей.

Укажите модель машины, серийный номер машины, тип головки, номер головки, необходимое количество, существующие номера деталей и четкие фотографии снятых компонентов. Эта информация помогает подтвердить совместимость и снижает риск поставки аналогичных, но неправильных запасных частей.
