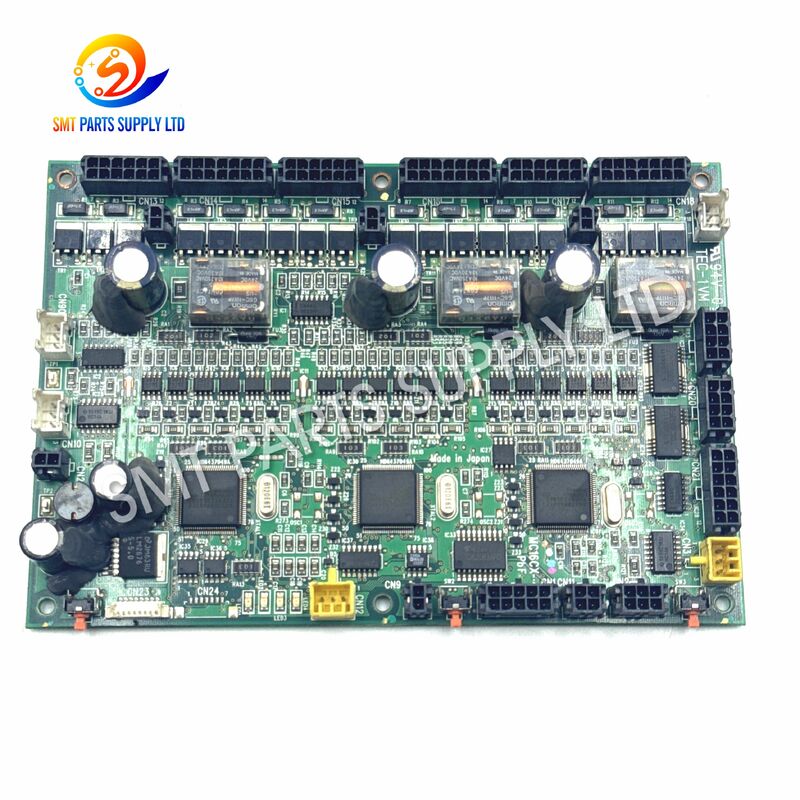

Panasonic KXFE00GXA00 MC16CB-4 SMT головной панель управления для устройств CM402 CM602

Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 Головная плата управления CM402 CM602

Плата управления головкой Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 SMT представляет собой промышленную печатную плату, используемую в совместимых узлах управления установочной головкой. Он поддерживает передачу, обработку и координацию электронных сигналов между контроллером машины и компонентами, связанными с головкой, во время производства SMT.

Эту плату обычно выбирают для замены при техническом обслуживании, восстановления производственной линии, ремонта оборудования и хранения критически важных запасных частей. Важные идентификационные номера включают KXFE00GXA00, N610090171AA, T0710095, MC16CB и MC16CB-4.

Поскольку в машинах CM402 и CM602 могут использоваться разные конфигурации головок, версии печатных плат, схемы разъемов и системы управления, совместимость не должна определяться только моделью машины. Перед подтверждением заказа покупатели должны сравнить полный номер детали, маркировку печатной платы, положения разъемов, монтажные отверстия, расположение компонентов, существующие фотографии плат и конфигурацию машины.

SMT PARTS SUPPLY LTD поставляет платы управления машинами SMT и сопутствующие детали для технического обслуживания производителям электроники, ремонтным компаниям, предприятиям по восстановлению оборудования и международным дистрибьюторам.

Установочная головка является одной из наиболее важных рабочих частей машины SMT. Во время производства руководитель должен получать команды, отслеживать сигналы обратной связи, координировать работу связанных электрических устройств и постоянно общаться с системой управления станком.

Когда плата управления головкой становится нестабильной, повреждается, загрязняется или выходит из строя электрическая часть, на машине могут возникать периодические сигналы тревоги, сбои при инициализации, ненормальная реакция головки или повторяющиеся перерывы в производстве.

Неисправность платы управления может быть вызвана электрическими, экологическими, механическими факторами или факторами, связанными с техническим обслуживанием.

Следующие симптомы могут указывать на проблему с управлением головкой, но они не доказывают, что плата MC16CB-4 неисправна. Подобные симптомы также могут быть вызваны двигателями, кабелями, датчиками, энкодерами, драйверами, источниками питания, клапанами или механическими узлами.

Если при поиске и устранении неисправностей подтвердится, что установленная плата управления неисправна, ее замена на правильно идентифицированную плату KXFE00GXA00 N610090171AA MC16CB-4 может помочь восстановить стабильную связь с головной секцией и работу машины.

Запасную плату следует выбирать по полной технической идентификации, а не только по внешнему виду.

• Помогает восстановить машины, на которых произошел подтвержденный сбой платы управления.
• Сокращает время простоя производства, вызванное повторяющимися электронными сигналами тревоги.
• Поддерживает стабильную связь внутри совместимой системы размещения головок.
• Обеспечивает практическую замену ремонта и восстановления машин.
• Помогает командам технического обслуживания подготовить критически важные запасные части.
• Снижает риск ненужной замены двигателей или датчиков.
• Поддерживает стандартизированное управление номерами деталей для нескольких производственных линий.
• Повышает эффективность обслуживания, когда установленную плату невозможно надежно отремонтировать.

Одной только информации о модели машины недостаточно для окончательного подтверждения совместимости. В машинах CM402 и CM602 могут использоваться разные установочные головки, внутренняя проводка, версии печатной платы, расположение разъемов, конфигурации программного обеспечения и системы электрического управления.

Перед заказом покупатель должен подтвердить следующие детали:

• Полная модель машины.
• Серийный номер машины.
• Тип размещения головки.
• Маркировка КХФЕ00ГХА00.
• Маркировка Н610090171АА.
• T0710095 Номер печатной платы.
• Идентификация MC16CB или MC16CB-4.
• Фотографии передней и задней панели.
• Количество и положение разъема.
• Расположение монтажных отверстий.
• Существующая информация о сигналах тревоги машины.

Приведенные ниже ссылки используются для идентификации продукта. Подобные маркировки не следует рассматривать как автоматически взаимозаменяемые без технического подтверждения.

Две платы управления SMT могут иметь одинаковые размеры, точки крепления или форму разъемов, но содержать разные схемы или функции управления. Возможные различия включают в себя:

• Назначение контактов разъема.
• Определения входных и выходных сигналов.
• Интерфейсы управления двигателем головы.
• Схемы связи датчиков.
• Расположение компонентов печатной платы.
• Аппаратная ревизия.
• Внутренняя конфигурация.
• Совместимость программного обеспечения машины.
• Тип размещения головки.
• Требования к калибровке.

Использование неправильно подобранной платы может привести к срабатыванию сигнализации, сбою связи, неправильной работе или дополнительному повреждению компонентов.

Плата управления KXFE00GXA00 N610090171AA MC16CB-4 подходит для профессионального обслуживания машин SMT и производства электроники.

• Производство бытовой электроники.
• Сборка автомобильной электроники.
• Производство оборудования связи.
• Сборка печатной платы промышленного управления.
• Производство светодиодного освещения.
• Производство медицинской электроники.
• Блок питания в сборе.
• Производство полупроводниковой электроники.
• Контрактное производство электроники.
• Услуги по сборке печатных плат.

• СМТ заводы.
• Отделы обслуживания оборудования.
• Предприятия по ремонту машин.
• Ремонтники бывшего в употреблении оборудования SMT.
• Поставщики услуг по производству электроники.
• Дистрибьюторы промышленных запчастей.
• Зарубежные сервисные центры SMT.
• Производственно-технологические подразделения.

Плата MC16CB-4 является частью электронного управления в совместимом блоке установочной головки SMT. Его точные функции зависят от версии машины, конфигурации головки и подключенных компонентов.

Контроллер станка отправляет рабочие команды в соответствии с запрограммированной производственной последовательностью. Эти команды могут относиться к инициализации, перемещению головки, захвату компонента, размещению компонента и проверке состояния.

Плата управления головкой обрабатывает или распределяет электронные сигналы, необходимые для совместимой головки. Он помогает координировать связь между контроллером машины и устройствами, связанными с головой.

Датчики, двигатели и устройства определения положения обеспечивают обратную связь. Плата управления помогает передавать или обрабатывать эту информацию, чтобы машина могла определить, правильно ли выполнено каждое действие.

Плата поддерживает синхронизацию и передачу сигналов управления в совместимые схемы. Точное время имеет важное значение, поскольку размещение SMT предполагает высокоскоростное перемещение, захват, позиционирование и размещение компонентов.

Рабочее состояние возвращается в систему управления машиной. Если машина обнаруживает ненормальный сигнал, отсутствие обратной связи, сбой связи или нестабильную реакцию, она может подать сигнал тревоги и остановить производство.

Выбор правильной платы управления имеет важное значение для безопасного и успешного ремонта машины.

Проверьте, имеет ли установленная плата маркировку KXFE00GXA00, N610090171AA или обе. Не игнорируйте буквы, суффиксы или маркировку редакции.

Убедитесь, что существующая плата имеет маркировку T0710095. Идентификация печатной платы помогает отличить физически схожие платы управления.

Проверьте наличие маркировки MC16CB или MC16CB-4. Другой суффикс может указывать на другую версию или приложение.

Укажите полную модель машины, а не только семейство машин. Укажите серийный номер машины, если он доступен.

Платформы CM402 и CM602 могут использовать разные конфигурации установочной головки. Тип головки должен быть подтвержден перед покупкой платы.

Проверьте каждый разъем, гнездо, положение кабеля, монтажное отверстие, кронштейн и расположение компонентов. Настоятельно рекомендуется использовать четкие фотографии.

Укажите код аварийного сигнала, симптомы неисправности и результаты устранения неполадок. Это помогает определить, является ли плата вероятной причиной.

Товар может поставляться в различных условиях в зависимости от наличия на складе.

Стандарты тестирования могут различаться в зависимости от состояния продукта. Покупатели должны подтвердить, включает ли предложение:

• Визуальный осмотр.
• Проверка разъема.
• Проверка компонентов.
• Электрические испытания.
• Функциональное тестирование машины.
• Информация об истории ремонта.
• Тестовые фотографии или записи.

Условия гарантии должны быть подтверждены до оплаты. Гарантийное покрытие может различаться для новых, бывших в употреблении и отремонтированных плат управления.

Перед отправкой могут быть выполнены следующие проверки в соответствии с состоянием продукта и соглашением о заказе.

Установка должна выполняться квалифицированным персоналом по техническому обслуживанию оборудования SMT.

• Запишите текущий сигнал тревоги машины.
• При необходимости создайте резервную копию данных машины.
• Выключите машину правильно.
• Отключите и изолируйте источник питания.
• Подождите, пока накопленная электрическая энергия разрядится.
• Используйте браслет ESD.
• Подготовьте антистатическую рабочую поверхность.
• Сфотографируйте исходное положение разъема.
• Маркируйте кабели перед их отсоединением.
• Сравните замененную плату со снятой платой.

• Держите плату за края.
• Не прикасайтесь к контактам разъема.
• Не вставляйте кабели в розетки силой.
• Подтвердите ориентацию разъема.
• Проверьте, нет ли погнутых штифтов.
• Установите правильные крепежные винты.
• Избегайте чрезмерной затяжки винтов.
• Восстановите компоненты заземления и экранирования.
• Убедитесь, что кабели не пережаты и не растянуты.

• Осмотрите узел перед подачей питания.
• Убедитесь, что внутри машины не осталось инструментов.
• Запустите машину в контролируемых условиях.
• Проверьте статус инициализации.
• Просмотрите историю сигналов тревоги.
• Следите за температурой разъема и платы.
• Выполните испытание машины на низкой скорости.
• Запустите пример программы размещения.
• Убедитесь в стабильности захвата и размещения.
• Запишите дату замены и номер платы.

Платы управления SMT чувствительны к статическому электричеству, влаге, вибрации и физическому воздействию. Профессиональная упаковка используется для защиты товара во время международных перевозок.

• Международный экспресс-курьер.
• Воздушные перевозки.
• Сборная поставка запасных частей SMT.
• Экспедитор по желанию клиента.
• Комбинированная поставка с питателями, форсунками, двигателями, датчиками, ремнями, кабелями и клапанами.

Время доставки зависит от состояния запасов, требований к тестированию, количества заказа, пункта назначения и выбранного способа доставки.

KXFE00GXA00 и N610090171AA обычно используются в качестве соответствующих идентификационных номеров для этой платы управления. Окончательную совместимость необходимо еще подтвердить с помощью T0710095, MC16CB-4, расположения разъемов, модели машины и конфигурации установочной головки.

Нет. Машины CM402 и CM602 могут иметь разные системы головок, версии печатной платы, схему подключения и конфигурации программного обеспечения. Перед заказом предоставьте полные фотографии платы и информацию о машине.

Это может устранить неисправности, вызванные неисправной совместимой платой управления. Однако подобные сигналы тревоги также могут быть вызваны повреждением кабелей, двигателей, датчиков, драйверов, энкодеров, клапанов, источников питания или механических компонентов.

Пожалуйста, укажите необходимое количество, модель машины, серийный номер машины, существующие номера плат, маркировку MC16CB-4, идентификацию T0710095, фотографии плат, предпочтительное состояние, страну доставки и требуемую дату поставки.

Храните плату запечатанной в антистатической упаковке в чистом, сухом помещении с контролируемой температурой. Избегайте прямых солнечных лучей, влаги, агрессивных газов, сильного давления, вибрации и контакта с проводящими материалами.

СМТ ПАРТС САППЛИЛИ ЛТД

Пожалуйста, отправьте следующую информацию для проверки предложения и совместимости:

• Название продукта.
• Номер детали KXFE00GXA00.
• Справочный номер N610090171AA.
• T0710095 Маркировка печатной платы.
• Модель MC16CB или MC16CB-4.
• Модель машины и серийный номер.
• Тип размещения головки.
• Фотографии передней и задней панели.
• Фотографии разъемов.
• Требуемое количество.
• Предпочтительное состояние продукта.
• Аварийный сигнал машины или описание неисправности.
• Страна доставки.
• Обязательный график поставок.

Наш отдел продаж проверит доступное состояние продукта, информацию о совместимости, стандарт проверки, метод упаковки, время выполнения и варианты международной доставки.

Заявление о товарном знаке:Panasonic и названия моделей устройств, на которые ссылаются, используются только для идентификации продукта и описания совместимости. Все торговые марки принадлежат их владельцам. SMT PARTS SUPPLY LTD – независимый поставщик запасных частей SMT.
