Фидер FUJI AA84525 W44 44 мм SMT для машины NXT I Mounter SMT

Фидер FUJI AA84525 W44 44 мм SMT для машины NXT I Mounter SMT

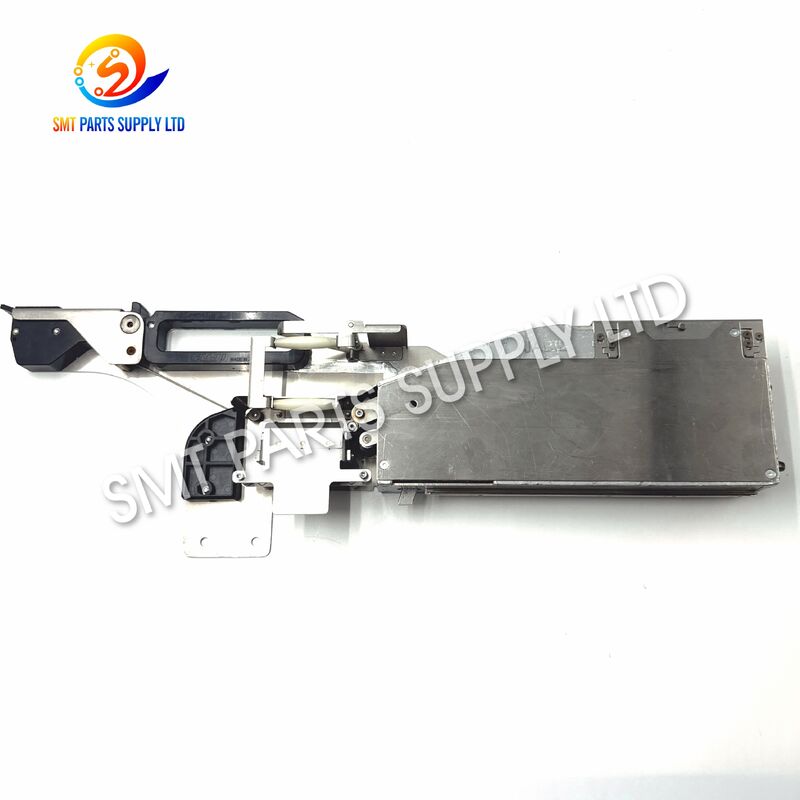

Устройство подачи FUJI AA84525 W44 44 мм SMTпредставляет собой специальное устройство подачи ленты, предназначенное для совместимых машин позиционирования NXT I SMT. ИдентифицированНомер детали AA84525иМодель питателя W44, он предназначен для электронных компонентов, поставляемых вЛента-носитель шириной 44 мм..

Во время производства SMT устройство подачи продвигает несущую ленту через контролируемые интервалы и подает каждый компонент в назначенное положение захвата. Это позволяет установочной головке непрерывно собирать компоненты и переносить их на печатные платы в соответствии с запрограммированной производственной последовательностью.

Надежное кормление необходимо для поддержания стабильных циклов размещения. Правильно выбранный и правильно обслуживаемый механизм подачи W44 может помочь свести к минимуму неравномерность движения ленты, перебои в подаче материала и задержки производства, связанные с устройством подачи.

AA84525 подходит для заводов SMT, отделов технического обслуживания оборудования, программ замены питателей, расширения производства и склада запасных частей, где используется оборудование NXT I.

Причина

Почему производительность устройства подачи SMT может снизиться

Лентоподатчик SMT работает неоднократно в течение каждого производственного цикла. Непрерывное механическое движение, трение несущей ленты, обращение с защитной лентой, пыль, остатки клея и продолжительное время работы могут постепенно влиять на эффективность подачи.

Типичные проблемы могут включать в себя:

Проблемы с устройством подачи следует оценивать вместе с качеством несущей ленты, настройкой машины, упаковкой компонентов и состоянием обслуживания устройства подачи.

Неправильный выбор ширины устройства подачи

Одним из распространенных источников проблем с подачей является выбор питателя только на основании размера компонента.

Правильный питатель должен в первую очередь соответствоватьширина несущей ленты, а не только физические размеры электронного компонента.

AA84525 W44 предназначен дляЛента-носитель шириной 44 мм..

Прежде чем заменять существующий питатель, подтвердите:

• Модель питателя
• Номер детали питателя
• Ширина несущей ленты
• Серия машины
• Упаковка компонентов
• Шаг ленты
• Существующая этикетка фидера
• Производственная конфигурация

Правильная идентификация поможет избежать покупки устройства подачи, которое не сможет правильно работать с необходимой лентой.

Решение

AA84525 W44 для стабильной подачи ленты шириной 44 мм

Устройство подачи AA84525 W44 представляет собой специальное решение для подачи компонентов, поставляемых на несущей ленте шириной 44 мм в совместимых системах размещения NXT I.

Его основная функция — перемещать материал с барабана к месту захвата в контролируемой и повторяемой последовательности.

Правильно настроенный фидер поддерживает:

• Стабильное продвижение несущей ленты
• Согласованное представление компонентов
• Плавные производственные циклы
• Точное позиционирование материала
• Эффективная подготовка кормушки
• Сокращение ненужной замены питателя
• Легкая смена производства
• Организованное управление запасами фидеров

Для заводов, работающих с питателями разной ширины, четкая идентификация посредствомАА84525,W44, и44 ммпомогает командам технического обслуживания и производства эффективно управлять запасными питателями.

Применение сменных и запасных податчиков

AA84525 W44 можно использовать в качестве оперативной замены, когда существующий совместимый питатель требует проверки, обслуживания или ремонта.

Наличие запасных питателей особенно полезно в производственных средах, где:

Готовый к использованию совместимый питатель может помочь сократить время простоя, когда производственный питатель нуждается в обслуживании.

Технические характеристики

Основная техническая информация

Ключевая информация для выбора

Сравнение фидеров одной серии

Для разных компонентных лент требуется разная ширина питателя.

АА84525 W44следует выбирать, когда фактическая упаковка компонентов требует совместимогоУстройство подачи ленты 44 мм..

Не следует заменять более узкий или широкий питатель только потому, что сам компонент выглядит схожим по размеру.

Приложение

Производство печатных плат

Устройство подачи подает упакованные на ленту электронные компоненты перед их автоматическим размещением на печатных платах.

Подходящие производственные поля включают в себя:

• Автомобильная электроника
• Промышленные системы управления
• Бытовая электроника
• Оборудование связи
• Силовая электроника
• Медицинская электроника
• Светодиодная продукция
• Компьютерное оборудование
• Электронные модули
• Контрактное производство

Техническое обслуживание производственной линии

Отделы технического обслуживания могут использовать устройство подачи W44 в качестве замены существующего совместимого устройства, требующего обслуживания.

Это помогает предприятиям поддерживать непрерывность производства во время проверки оригинального питателя.

Запасной инвентарь питателя

Заводы, эксплуатирующие несколько машин NXT I, могут иметь запасные питатели в зависимости от ширины ленты.

Запчасть W44 с четкой маркировкой может упростить:

• Планирование производства
• Аварийная замена
• Распределение фидеров
• Планирование технического обслуживания
• Смена материалов
• Управление складом

Как это работает

Шаг 1: Подготовка катушки с компонентами

Оператор выбирает необходимую катушку комплектующих согласно перечню производственных материалов.

Перед установкой в ​​устройство подачи W44 необходимо подтвердить, что несущая лента имеет ширину 44 мм.

Шаг 2. Загрузка несущей ленты

Несущая лента устанавливается через предусмотренный в устройстве подачи ленты тракт.

Правильная загрузка помогает поддерживать стабильное положение и предотвращает ненужное сопротивление во время кормления.

Шаг 3: Прокладка защитной ленты

Защитная лента отделяется от несущей ленты рядом с зоной захвата.

Правильная прокладка важна, поскольку неправильное зачистка может повлиять на обнажение компонентов.

Шаг 4: Продвижение ленты

Во время работы машины питатель перемещает несущую ленту вперед в соответствии с производственной последовательностью.

Каждый цикл подачи позиционирует следующий карман компонента для захвата.

Шаг 5: Презентация компонентов

Компонент поступает на позицию приемщика подачи.

Стабильное позиционирование важно, поскольку установочная головка должна неоднократно собирать компонент из предсказуемого места.

Шаг 6: Подбор компонентов

Установочная головка извлекает компонент из открытого кармана ленты.

Затем машина перемещает компонент в запрограммированное положение монтажа на печатной плате.

Шаг 7: Непрерывное кормление

Устройство подачи повторяет этот процесс на протяжении всего производственного цикла.

Типичный цикл:

Продвижение ленты → Разделение защитной ленты → Представление компонентов → Пикап → Следующая подача

Надежное повторение этой последовательности поддерживает эффективное производство SMT.

Как выбрать

1. Проверьте номер детали.

Убедитесь, что требуемый номер детали питателя:

АА84525

Проверка номера детали более надежна, чем выбор питателя только по внешнему виду.

2. Подтвердите модель устройства подачи.

Модель кормушки должна быть:

W44

Модель определяет категорию ширины фидера.

3. Проверьте ширину ленты.

Кормушка предназначена для:

Лента-носитель шириной 44 мм.

Всегда проверяйте спецификацию упаковки ленты, используемую конкретным компонентом.

4. Подтвердите серию машины.

Этот фидер связан сСерия фидеров NXT I.

Поколения питателей могут иметь схожие описания ширины, но разные конструкции или номера деталей. Поэтому перед заказом необходимо уточнить точную серию машины.

5. Сравните существующую этикетку фидера

При замене по возможности предоставьте фотографию существующей этикетки устройства подачи.

Рекомендуемая информация включает в себя:

Это помогает уменьшить количество ошибок при заказе.

6. Учитывайте производственные требования

Кормушку можно подобрать для разных целей покупки:

• Немедленная замена
• Запасной питательный инвентарь
• Расширение производства
• Резервное копирование при обслуживании
• Подготовка к смене продукта
• Ремонт оборудования

Знание предполагаемого применения помогает определить необходимое количество и состояние.

Рекомендации по техническому обслуживанию

Правильный уход за кормушкой помогает поддерживать стабильную производительность кормления.

Регулярная уборка

Удалите пыль, частицы ленты и остатки клея с пути прохождения ленты и движущихся участков.

Механический осмотр

Проверьте, нет ли ненормального движения, деформации, ослабления или чрезмерного износа.

Проверка пути ленты

Убедитесь, что лента-носитель движется плавно, без ненужного сопротивления.

Правильное хранение

Неиспользуемые питатели следует хранить в чистом месте и защищать от ударов.

Управление идентификацией

Организуйте инвентаризацию кормушек следующим образом:

• Модель
• Номер детали
• Ширина ленты
• Серия машины
• Статус обслуживания

Это может упростить подготовку производства и контроль запасных устройств подачи.

Общие вопросы во время проверки питателя

При поиске и устранении неисправностей необходимо учитывать настройки устройства подачи, компонентной ленты и устройства.

Часто задаваемые вопросы

Вопрос 1: Для чего используется устройство подачи AA84525 W44?

AA84525 W44 используется для подачи компонентов, упакованных в несущую ленту шириной 44 мм, к совместимому оборудованию для размещения NXT I SMT. Он продвигает ленту и представляет каждый компонент для автоматического захвата.

Вопрос 2. Может ли питатель W32 заменить W44?

Не допускается прямая замена только в зависимости от типа машины. Питатели W32 и W44 рассчитаны на различную ширину несущей ленты. Фактическая упаковка компонента должна соответствовать спецификации устройства подачи.

В3: Какая информация необходима перед заказом?

Пожалуйста, подтвердите номер детали, модель устройства подачи, серию машины, ширину ленты, необходимое количество и требования к состоянию. Рекомендуется сделать четкую фотографию существующей этикетки устройства подачи.

В4: Подходит ли AA84525 для запасного инвентаря?

Да. Совместимый питатель W44 можно использовать в качестве запасного производственного устройства, что позволяет ускорить замену, когда работающий питатель требует обслуживания или проверки.

В5: Что следует проверить перед установкой?

Осмотрите корпус устройства подачи, тракт прохождения ленты, механизм перемещения, идентификационную этикетку, несущую ленту и состояние установки. Питатель должен быть проверен перед полной производственной эксплуатацией.

Связаться с нами

ИщуAA84525 W44 Устройство подачи SMT 44 ммдля вашей производственной линии NXT I?

Пожалуйста, отправьте нам следующую информацию для более быстрого подтверждения:

• Требуемый номер детали
• Модель питателя
• Ширина ленты
• Серия машины
• Требуемое количество
• Требуемое условие
• Страна назначения
• Фотография существующей этикетки фидера, если таковая имеется.

Наша команда может помочь подтвердить запрошенную спецификацию устройства подачи и предоставить информацию о цене, наличии, упаковке и доставке.

Отправьте запрос сегодня для получения предложения и подтверждения совместимости.
