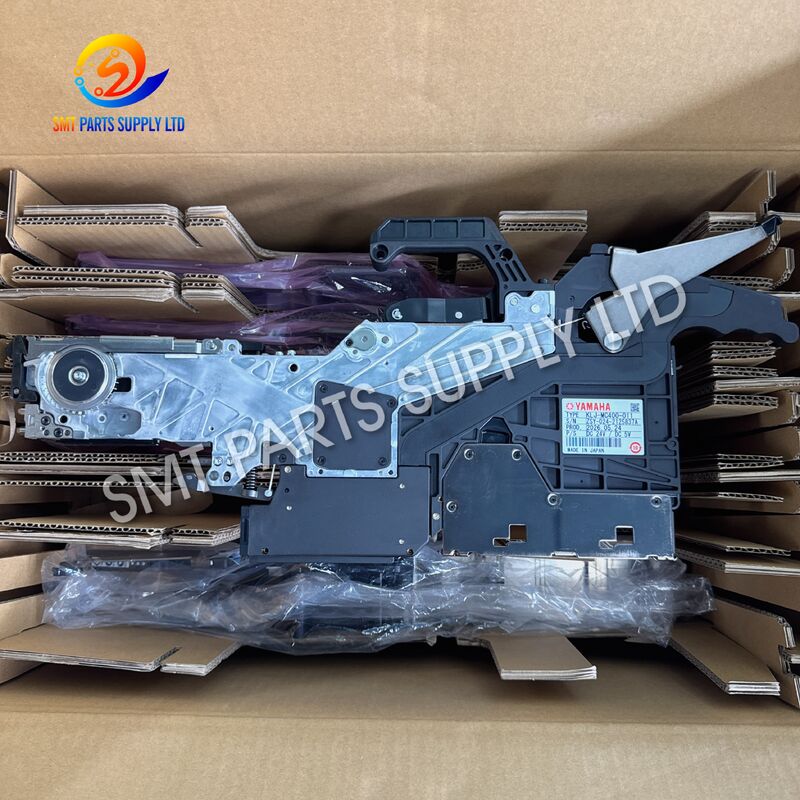

YAMAHA ZS KLJ-MC400-011 Электронное устройство подачи 24 мм для YSM20R

YAMAHA ZS KLJ-MC400-011 24 мм электронный питатель для YSM20R

ВYAMAHA ZS KLJ-MC400-011 24 мм электронный питательпредназначен для снабжения компонентов, упакованных в 24 мм рельефной ленте-носителя, совместимым оборудованием для размещения SMT.Он обеспечивает контролируемое продвижение ленты, так что каждый компонент карман точно расположен в точке сбора для размещения головы.

Семейство KLJ-MC400 определено в технической документации YAMAHA какZS FEEDER ASSY. 24 мм.Документированные габариты питателя составляют приблизительно507 мм × 228 мм × 31,5 мм, весом около1.47 кгОн поддерживает 24мм рельефную ленту-носителя с максимальной толщиной ленты 0,6мм и настройки питания от 2мм до 32мм.

Для производителей электроники, работающих на линиях SMT с смешанными компонентами, правильно выбранный питатель помогает поддерживать последовательное расположение ленты, стабильный прием компонентов и эффективную смену производства.

Причины

Проблемы с производством, связанные с питателем, часто вызваны механическим износом, неправильными спецификациями ленты, загрязнением, поврежденными ленточными проводами или ненадлежащим выбором питателя.

Питатель, который не продвигает носительную ленту последовательно, может привести к тому, что карман компонента окажется вне предполагаемого положения сбора.остановка машины или повторное вмешательство оператора.

Другая распространенная проблема - неправильная ширина питателя.Питатель, предназначенный для 24 мм носительной ленты, должен соответствовать правильной ширине ленты и конфигурации катушки, а не заменяться несовместимым питателем.

Износ в механизме транспортировки ленты также может повлиять на повторяемость после длительного использования в производстве.Следовательно, путь ленты и движущиеся секции имеет важное значение для поддержания последовательной работы.

Решение

ВKLJ-MC400-011 ZS 24 мм питательпредоставляет специальное решение питания для компонентов, поставляемых в виде 24 мм рельефной ленты-носителя.

Его электронный механизм подачи двигает ленту вперед в соответствии с наклоном, настроенным для упаковки компонента.позволяет расположенной голове снимать компоненты во время автоматизированного производства.

Питатель поддерживает широкий диапазон расстояний ленты, что делает его подходящим для различных длин упаковки компонентов при сохранении той же ширины ленты-носителя 24 мм.

Использование правильной серии питателей может помочь пользователям достичь более стабильной обработки материала, уменьшить ненужные корректировки положения ленты и улучшить эффективность подготовки питателя во время установки линии.

Спецификации

Указанные выше спецификации размеров, ленты и продольного расстояния приведены для семейства питателей KLJ-MC400-00X 24 мм ZS в справочной документации YSM20R.

Сравнение серии питателей ZS

Справочная информация YAMAHA идентифицирует KLJ-MC400 как семейство 24 мм ZS и перечисляет постепенно более широкие семейства KLJ для 32 мм, 44 мм, 56 мм и 72 мм лент-носителей.

Применение

Кормильщик YAMAHA ZS KLJ-MC400-011 предназначен для автоматизированного производства SMT, где электронные компоненты поставляются в24 мм рельефная лента.

Он может использоваться для компонентов, размеры которых требуют более широкого формата носителя, чем стандартная 8 мм, 12 мм или 16 мм лента.модули и другие компоненты, упакованные в совместимую 24 мм рельефную ленту.

The feeder is particularly useful in production environments requiring frequent model changes because the available pitch settings accommodate different pocket spacings without changing to another feeder width.

Подходит для использования в секторах производства электроники, таких как промышленная электроника, автомобильная электроника, коммуникационное оборудование, потребительская электроника,продукты управления мощностью и другие операции по сборке ПКБ.

Как это работает

Питатель удерживает катушку компонента и направляет 24 мм носительную ленту по пути транспортировки ленты.

Во время производства электронный механизм привода продвигает ленту по запрограммированному наклону. Каждое движение приводит следующий карман компонента в положение сбора.

Затем устройство для размещения вынимает открытый компонент из кармана носителя с помощью соответствующего сопла.питатель снова продвигает ленту в соответствии с запрограммированным углом компонента.

Для семейства KLJ-MC400-00X 24 мм питателей, документация YAMAHA перечисляет выборы питания2 мм, 4 мм, 8 мм, 12 мм, 16 мм, 20 мм, 24 мм, 28 мм и 32 мм.

Этот диапазон позволяет одной ширине питателя обрабатывать различные форматы компонентов 24 мм.

Как выбирать

Сначала подтвердите номер части питающего устройства на существующей этикетке питающего устройства.KLJ-MC400-011.

Далее подтвердите, что лента-носительШирина 24 ммШирина питателя всегда должна соответствовать формату ленты, используемой для компонента.

Документированная спецификация KLJ-MC400-00X предназначена для рельефной ленты-носителя с максимальной толщиной 0,6 мм.

Также следует подтвердить ширину питания компонента. Это семейство питателей поддерживает несколько настроек ширины от 2 мм до 32 мм, но фактически требуемая настройка зависит от упаковки компонента.

Наконец, подтвердите модель машины и интерфейс питателя перед заказом.информация о модели машины и катушке компонента может значительно снизить риск выбора неправильного пересмотра питателя.

Почему выбрать KLJ-MC400-011

Основным преимуществом данного питателя является его специальный формат ленты длиной 24 мм в сочетании с несколькими опциями питания.

Вместо того, чтобы адаптировать более узкую ленту к неподходящей ленте, операторы могут использовать правильную ширину ленты для стабильного руководства лентой.Это особенно важно, когда компоненты упаковываются в большие рельефные карманы, где выравнивание ленты напрямую влияет на положение сбора.

KLJ-MC400-011 также идентифицируется по специальному номеру части YAMAHA, который упрощает замену запасного питателя и управление запасами.

Для заводов, поддерживающих несколько широт питателя, четкое разделение 24 мм блоков KLJ-MC400 от других семейств питателей ZS может помочь уменьшить ошибки установки во время смены производства.

Рекомендации по техническому обслуживанию

Сохраняйте траекторию ленты-носителя чистой и свободной от частиц, остатков клея и пыли.

Проверьте ленточный гид и транспортный механизм при появлении ненормального питания, неправильного индексирования или повторных ошибок сбора.

Если обнаружено чрезмерное сопротивление, не проталкивайте ленту-носителя через кормушку.

Во время хранения защитите кормильщик от ударов, чрезмерной влажности и загрязнения.Обработка кормильца должна выполняться с осторожностью, поскольку направляющие ленты и секции позиционирования требуют постоянного механического выравнивания.

При покупке замены, держите старую этикетку кормильца или четкие фотографии, чтобы перед отправкой можно было сравнить номер и конфигурацию деталей.

Частые вопросы

Вопрос 1: Какую ширину ленты поддерживает KLJ-MC400-011?
Семейство ленты KLJ-MC400 предназначено для 24 мм. Документация YAMAHA определяет 24 мм рельефной ленты с максимальной толщиной 0,6 мм для серии KLJ-MC400-00X.

Вопрос 2: KLJ-MC400-011 является электронным питателем?
KLJ-MC400-011 идентифицируется в отраслевых списках как YAMAHA ZS Series 24mm feeder и обычно поставляется в качестве электронного SMT feeder для автоматизированных приложений питания компонентов.

Вопрос 3: Какие кормления поддерживаются?
В спецификации питателя KLJ-MC400-00X 24mm ZS перечислены настройки питания 2 мм, 4 мм, 8 мм, 12 мм, 16 мм, 20 мм, 24 мм, 28 мм и 32 мм.

Вопрос 4: Можно ли использовать этот питатель на YAMAHA YSM20R?
Справочная документация YAMAHA YSM20R включает в себя семейство питателей KLJ-MC400-00X 24mm ZS в спецификациях питателей.подтвердить этикетку кормильца и интерфейс машины перед заказом.

Q5: Какую информацию следует предоставить перед запросом оферты?
Пожалуйста, укажите требуемый номер детали, ширину кормильца, модель машины, количество, о котором вы просите, и, если имеется, четкую фотографию существующей этикетки кормильца.Это позволяет быстрее проверять совместимость и готовить котировки..
