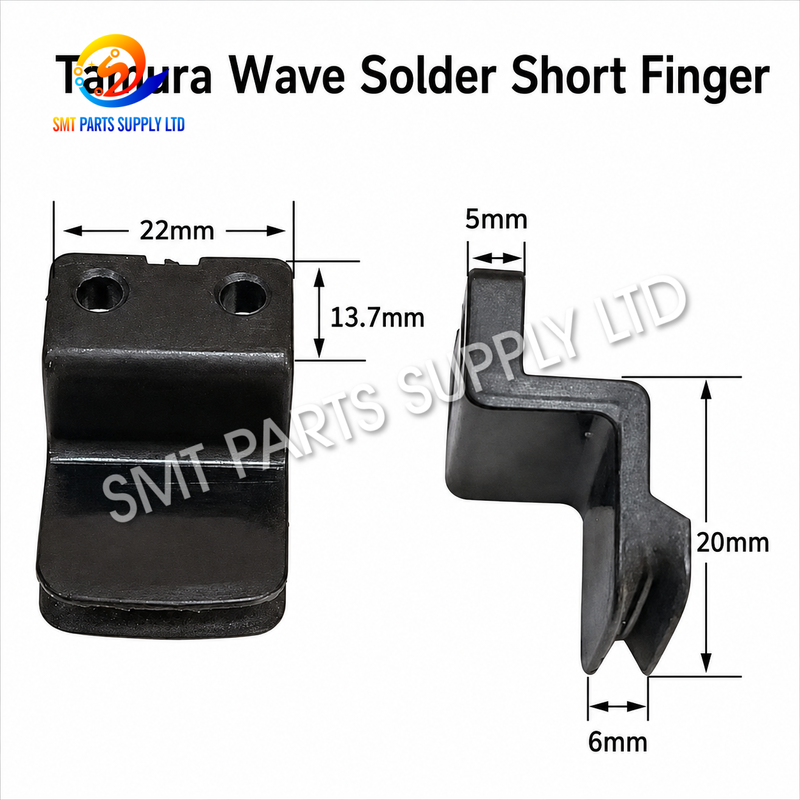

Короткий полимерный палец для паяльной машины Tamura

Короткий полимерный палец конвейера для пайки волной TAMURA является механическим сменным компонентом, используемым в совместимых конвейерных системах паяльных машин Tamura. Установленный вдоль цепи транспортировки печатных плат или конвейерной направляющей, этот короткий полимерный палец контактирует с краем печатной платы и помогает поддерживать стабильное положение платы на протяжении всего процесса пайки волной.

Стабильность конвейера печатных плат важна во время нанесения флюса, предварительного нагрева, контакта с паяльной волной, охлаждения и выгрузки. Несколько конвейерных пальцев работают вместе, удерживая и направляя печатную плату, позволяя при этом нижней стороне платы оставаться доступной для процесса пайки.

Короткий полимерный палец особенно подходит для замены поврежденных, изношенных, треснувших, деформированных, загрязненных или отсутствующих конвейерных пальцев. Поддержание всех конвейерных пальцев в одинаковом положении помогает уменьшить тряску платы, неравномерную поддержку, сопротивление транспортировке и случайное смещение печатной платы.

Для электронных фабрик, использующих оборудование для пайки волной Tamura, этот компонент является практичной запасной частью для ремонта конвейера и профилактического обслуживания.

Ключевая информация о продукте

Причина – почему короткие полимерные пальцы нуждаются в замене

Конвейер для пайки волной работает многократно в течение ежедневного производства печатных плат.

Каждый конвейерный палец непосредственно контактирует с краями печатных плат, проходящих через машину. Во время работы палец также подвергается воздействию тепла, остатков флюса, вибрации, повторяющихся механических нагрузок и производственных загрязнений.

Эти условия постепенно влияют на поверхность пальца и его механическое состояние.

Распространенные причины износа

Один изношенный палец может не остановить производство немедленно.

Однако, если несколько пальцев имеют разную высоту или положение контакта, печатная плата может стать нестабильной при прохождении через паяльную машину.

Поэтому рекомендуется регулярный осмотр до того, как проблемы с конвейером перерастут в перебои в производстве.

Решение – восстановление стабильной поддержки конвейера печатных плат

Замена поврежденных компонентов правильным Коротким полимерным конвейерным пальцем TAMURA помогает восстановить механическое состояние системы транспортировки печатных плат.

Палец обеспечивает контролируемую точку контакта с краем печатной платы и работает совместно с соседними пальцами для поддержания стабильности платы.

Преимущества замены

• Помогает поддерживать стабильную транспортировку печатных плат.
• Обеспечивает постоянное позиционирование края печатной платы.
• Уменьшает смещение, вызванное изношенными конвейерными пальцами.
• Помогает предотвратить неравномерную поддержку платы.
• Обеспечивает плавное перемещение через зону пайки.
• Подходит для планового обслуживания пайки волной.
• Позволяет заменять отдельные поврежденные пальцы.
• Помогает сократить время простоя производства, связанное с конвейером.

Для фабрик, использующих непрерывные линии пайки волной, наличие запасных пальцев в инвентаре может сделать обслуживание быстрее и предсказуемее.

Спецификации

Применение

Короткий полимерный палец TAMURA предназначен для транспортировки печатных плат в совместимых конвейерных узлах пайки волной Tamura.

Пайка волной широко используется для сборки компонентов с выводами и печатных плат смешанной технологии, где платы должны непрерывно перемещаться через несколько контролируемых секций процесса.

Типичные применения

Типичные отрасли

• Автомобильная электроника.
• Электроника промышленного управления.
• Потребительская электроника.
• Производство блоков питания.
• Коммуникационное оборудование.
• Электроника бытовой техники.
• Светодиодные и осветительные приборы.
• Контрактное производство EMS.
• Сборка электронного оборудования.

Палец должен выбираться в соответствии с фактической конфигурацией конвейера, а не только по внешнему виду паяльной машины.

Как это работает

Конвейерная система перемещает печатные платы через паяльную машину волной с контролируемой скоростью и положением.

Короткий полимерный конвейерный палец функционирует как одна из точек физической поддержки вдоль края печатной платы.

1. Загрузка печатной платы

Печатная плата поступает в конвейер для пайки волной из вышестоящего оборудования или секции загрузки машины.

Полимерные пальцы, установленные на конвейере, контактируют с краями печатной платы и поддерживают их.

2. Позиционирование печатной платы

Несколько конвейерных пальцев работают вместе, чтобы поддерживать постоянное положение платы.

Правильное выравнивание пальцев помогает уменьшить ненужное смещение печатной платы.

3. Нанесение флюса

Печатная плата проходит через секцию флюсования.

Пальцы поддерживают края, оставляя нижнюю сторону печатной платы доступной для процесса.

4. Предварительный нагрев

Конвейер перемещает печатную плату через зону предварительного нагрева.

Постоянная поддержка платы помогает поддерживать плавное перемещение через эту тепловую секцию.

5. Пайка волной

Печатная плата проходит над паяльной волной.

Стабильное позиционирование конвейера важно, поскольку плата должна перемещаться через зону пайки без чрезмерной тряски или неожиданного смещения.

6. Охлаждение и выгрузка

После пайки плата продолжает движение через охлаждение и к секции выгрузки.

Конвейерные пальцы продолжают поддерживать печатную плату до ее выхода из машины.

Почему важна конструкция короткого пальца

Паяльные машины волной могут использовать различные геометрии конвейерных пальцев в зависимости от их конфигурации направляющих и цепей.

Короткий полимерный палец поэтому следует рассматривать как специфический структурный тип, а не предполагать его взаимозаменяемость с более длинными конвейерными пальцами.

Различные конструкции пальцев могут отличаться по:

• Общей длине.
• Позиции контакта с печатной платой.
• Структуре крепления.
• Профилю пальца.
• Ориентации установки.
• Соединению с цепью конвейера.
• Геометрии захвата края платы.

По этой причине перед заказом следует всегда сравнивать существующий конвейерный палец с заменой.

Использование правильного структурного типа помогает поддерживать правильный зазор конвейера и поддержку печатной платы.

Проблемы, вызванные изношенными конвейерными пальцами

Несмотря на то, что полимерный палец является небольшим механическим компонентом, его состояние может напрямую влиять на транспортировку печатных плат.

Типичные предупреждающие знаки

• Печатная плата трясется при движении по конвейеру.
• Края платы поддерживаются неравномерно.
• Положение печатной платы меняется во время транспортировки.
• Один палец расположен иначе, чем соседние пальцы.
• На полимерном корпусе появляются видимые трещины.
• Поверхность пальца сильно загрязнена.
• Конвейер издает необычный механический шум.
• Печатная плата застревает при загрузке или выгрузке.
• Крепление пальца ослаблено.
• Высота платы становится непостоянной.

Когда возникают эти симптомы, технические специалисты должны проверить не только палец, но и цепь конвейера, выравнивание направляющей и соседние компоненты.

Преимущества обслуживания полимерных пальцев

Полимерные пальцы представляют собой заменяемый контактный компонент печатной платы в конвейере для пайки волной.

Это позволяет техническим специалистам заменять отдельные изношенные компоненты вместо полной замены транспортного механизма.

Особенности обслуживания

Фактический срок службы зависит от часов работы машины, температуры, условий флюсования, характеристик печатной платы, частоты очистки и выравнивания конвейера.

Как выбрать правильный короткий полимерный палец TAMURA

Шаг 1 – Подтвердите применение TAMURA

Убедитесь, что конвейерный палец предназначен для паяльной машины Tamura.

Шаг 2 – Подтвердите короткий тип

Убедитесь, что существующая деталь использует ту же конфигурацию короткого пальца.

Не заменяйте автоматически длинный или иначе сформированный палец коротким вариантом.

Шаг 3 – Подтвердите полимерный материал

Проверьте, что требуемая замена является:

Полимерный конвейерный палец

Оборудование для пайки волной может использовать различные материалы пальцев в зависимости от конструкции конвейера.

Шаг 4 – Сравните физическую структуру

Проверьте существующий палец на наличие:

• Общей формы.
• Длины пальца.
• Профиля крепления.
• Позиции контакта с печатной платой.
• Ориентации установки.
• Соединения с цепью конвейера.

Шаг 5 – Предоставьте фотографии для подтверждения

Если номер детали отсутствует, предоставьте фотографии, показывающие:

• Полный существующий палец.
• Вид спереди.
• Вид сбоку.
• Секция крепления.
• Палец, установленный на конвейере.
• Соседние компоненты конвейера.

Физический образец или чертеж с размерами также может быть полезен при необходимости точной идентификации.

Рекомендации по установке

Перед заменой конвейерного пальца остановите машину в соответствии с процедурой обслуживания оборудования.

Убедитесь, что конвейер и нагретые секции процесса находятся в безопасном состоянии перед обслуживанием.

Контрольный список осмотра

После замены сравните новый короткий полимерный палец с соседними пальцами.

Новый компонент должен работать свободно, не контактируя с посторонними механическими частями.

Протестируйте транспортировку печатных плат перед возвращением машины в нормальное производственное состояние.

Рекомендации по профилактическому обслуживанию

Регулярное обслуживание помогает выявить износ конвейерных пальцев до того, как он повлияет на транспортировку платы.

Рекомендуемые практики включают:

• Осмотр пальцев на наличие трещин и чрезмерного износа.
• Очистка накопленных остатков флюса.
• Сравнение положения соседних пальцев.
• Осмотр движения цепи конвейера.
• Проверка правильности выравнивания направляющей.
• Проверка точек крепления на предмет ослабления.
• Наблюдение за движением печатной платы во время производства.
• Своевременная замена поврежденных пальцев.

Если один палец вышел из строя из-за длительной эксплуатации, одновременно проверьте соседние пальцы, так как они могли подвергаться аналогичным условиям эксплуатации.

Короткий полимерный палец по сравнению с другими конвейерными пальцами

Не каждый конвейерный палец для пайки волной взаимозаменяем.

Одного материала недостаточно для определения совместимости.

профиль пальца, структура крепления, геометрия контакта с печатной платой и конфигурация конвейера должны быть проверены перед покупкой.

Почему стоит держать короткие полимерные пальцы в запасном инвентаре

Конвейеры для пайки волной содержат несколько пальцев, и отдельные детали могут быть повреждены во время производства или обслуживания.

Наличие подходящих запасных пальцев дает несколько преимуществ:

• Более быстрая замена при возникновении повреждений.
• Меньше экстренных закупок.
• Более простое профилактическое обслуживание.
• Снижение риска длительного простоя машины.
• Удобное обслуживание во время плановых остановок.
• Лучшая подготовка к высокообъемному производству печатных плат.

Для фабрик, эксплуатирующих более одной линии пайки волной, маркировка различных типов пальцев отдельно может помочь предотвратить неправильную установку.

Часто задаваемые вопросы

1. Для чего используется короткий полимерный палец TAMURA?

Он используется в совместимых конвейерных системах паяльных машин Tamura для поддержки и направления краев печатных плат во время их перемещения через процессы флюсования, предварительного нагрева, пайки волной, охлаждения и выгрузки.

2. Этот палец изготовлен из полимера?

Да. Этот продукт указан как Короткий полимерный конвейерный палец. Системы пайки волной также могут использовать титан или другие материалы пальцев, поэтому перед заказом следует подтвердить материал и структурный тип.

3. Может ли короткий полимерный палец заменить любой конвейерный палец Tamura?

Нет. Различные конфигурации конвейеров Tamura могут использовать пальцы разной формы и структуры крепления. Короткий полимерный тип должен быть сопоставлен с существующим компонентом, узлом конвейера, фотографией, образцом или информацией о размерах.

4. Когда следует заменять конвейерный палец?

Заменяйте палец, когда он треснул, деформирован, изношен, ослаблен, сильно загрязнен или не может стабильно поддерживать край печатной платы. Одновременно проверьте соседние пальцы и компоненты конвейера.

5. Какая информация необходима для коммерческого предложения?

Пожалуйста, предоставьте информацию о машине Tamura, требование к короткому полимерному пальцу, количество, фотографии существующего пальца и размеры или информацию об образце, если доступно. Это поможет подтвердить правильную замену перед составлением коммерческого предложения.

Свяжитесь с нами

Нужны короткие полимерные конвейерные пальцы для паяльных машин TAMURA?

Отправьте нам вашу информацию о машине, требуемое количество, фотографии пальцев и размеры, если доступны для подтверждения продукта и коммерческого предложения.

Мы поставляем запасные части для конвейеров пайки волной для электронных фабрик, производителей EMS, ремонтных бригад и проектов по восстановлению оборудования.

Различные типы полимерных и конвейерных пальцев могут быть объединены в одном запросе на покупку.

Отправьте ваш запрос сегодня для получения информации о ценах, наличии, вариантах количества и доставке.
