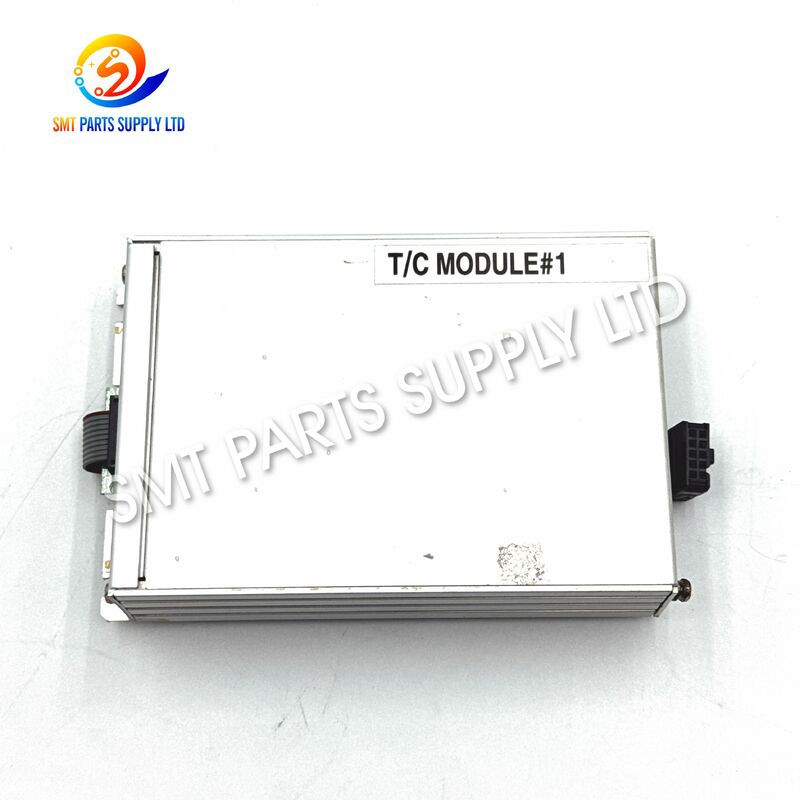

HELLER K1404262 TC Модуль контроля температуры для печи оплавления

HELLER K1404262 TC Модуль контроля температурыпредставляет собой электронный компонент управления, используемый в совместимых системах контроля температуры печи оплавления SMT. Его основная роль заключается в обеспечении точного мониторинга температуры и стабильной терморегуляции путем обработки обратной связи от сенсорной системы духовки на основе термопары.

При пайке оплавлением SMT каждая зона нагрева должна работать в пределах запрограммированного температурного профиля. Точный термоконтроль напрямую влияет на предварительный нагрев, вымачивание, оплавание, пиковую температуру и эффективность охлаждения. Когда система контроля температуры нестабильна, печь может показывать неправильные показания зон, отклонение температуры, повторяющиеся сигналы тревоги или непостоянные результаты пайки.

K1404262 в основном используется в качестветехническое обслуживание, ремонт или замена запасной частикогда установленная печь использует ту же идентификацию модуля и конфигурацию управления. Перед заказом покупатели должны сравнить существующий номер детали, версию печатной платы, разъемы и информацию о машине, чтобы обеспечить правильное соответствие.

Основная информация о продукте

Причина

Почему возникают проблемы с контролем температуры в печи оплавления

Печь оплавления работает непрерывно при повышенных температурах, что делает ее систему контроля температуры важной частью надежности машины. После длительной эксплуатации электрические компоненты, термопары, проводка, разъемы, нагреватели и модули управления могут постепенно выходить из строя.

Нарушения контроля температуры могут быть вызваны несколькими причинами, а не только модулем управления.

Прежде чем решить, что K1404262 требует замены, техник должен осмотреть весь контур регулирования температуры.

Типичные симптомы

Систему контроля температуры следует проверять при появлении любого из следующих условий:

• Температура зоны нагрева необычно колеблется.
• Фактическая температура не соответствует заданному значению.
• Одна зона нагрева не может достичь необходимой температуры.
• Показания температуры исчезают или становятся прерывистыми.
• Сигналы тревоги по температуре возникают неоднократно.
• Термические профили становятся несовместимыми между производственными циклами.
• Духовке требуется слишком много времени для стабилизации.
• Один температурный канал сообщает об аномальном значении.
• Качество продукции меняется вместе с нестабильностью температуры печи.
• Поиск и устранение неисправностей указывает на неисправность модуля контроля температуры.

Эти симптомы могут быть вызваны разными компонентами, поэтому рекомендуется систематическая диагностика.

Решение

Рекомендуемый процесс устранения неполадок

Когда в печи оплавления обнаруживается проблема с контролем температуры, технические специалисты могут выполнить структурированную процедуру проверки.

1. Проверьте сигнализацию машины.

Просмотрите аварийное сообщение машины и определите, какая зона или температурный канал затронуты.

2. Сравните заданное значение и фактическую температуру.

Проверьте, соответствует ли фактическая температура зоны запрограммированному значению. Большое или продолжительное отклонение может указывать на проблему в контуре управления.

3. Осмотрите термопару.

Проверьте соответствующую термопару на предмет обрыва проводов, неправильного подключения, незакрепленных клемм, загрязнения или физического повреждения.

4. Осмотрите проводку и разъемы.

Ослабленные разъемы или поврежденные сигнальные кабели могут привести к прерывистым показаниям температуры, что может быть ошибочно принято за неисправность модуля.

5. Осмотрите контур отопления.

Убедитесь, что обогреватель, коммутационные устройства, силовые компоненты и соответствующие электрические цепи работают правильно.

6. Осмотрите модуль К1404262.

Проверьте модуль на наличие видимых повреждений, таких как:

• Следы ожогов.
• Поврежденные разъемы.
• Коррозия.
• Незакрепленные клеммы.
• Треснувшие компоненты.
• Следы перегрева.
• Загрязнение.

7. Замените, когда будет подтверждена необходимость.

Если существующий K1404262 окажется неисправным, замените его соответствующим блоком и проведите испытание на рабочую температуру перед возвратом машины в производство.

Технические характеристики

Сравнение версий замены

В разных поколениях печей оплавления может использоваться разное оборудование для контроля температуры. Похожий внешний вид не всегда означает прямую взаимозаменяемость.

Важное примечание по выбору

Перед заменой модуля управления сравните:

• Номер детали.
• Ревизия печатной платы.
• Количество разъемов.
• Положение разъема.
• Электрический интерфейс.
• Интерфейс связи.
• Модель духовки.
• Существующие фотографии досок.

Заказывать только по внешнему виду не рекомендуется.

Приложение

Модуль контроля температуры K1404262 подходит для технического обслуживания совместимых печей оплавления SMT, используемых в производстве электроники.

Типичные области применения включают в себя:

Модуль также может использоваться в качестве важной запасной части на заводах, эксплуатирующих непрерывные производственные линии SMT.

Как это работает

Процесс регулирования температуры работает как система с замкнутым контуром.

Шаг 1: Определение температуры

Термопары, установленные в печи оплавления, определяют температуру соответствующих зон нагрева.

Шаг 2: Передача сигнала

Термопара генерирует электрический сигнал, связанный с температурой, который передается в систему управления духовкой.

Шаг 3: Обработка сигнала

Система терморегуляции обрабатывает сигнал обратной связи и определяет фактическую температуру зоны.

Шаг 4: Сравнение заданных значений

Фактическая температура сравнивается с запрограммированной целевой температурой.

Шаг 5: Регулировка отопления

Система управления регулирует соответствующую мощность нагрева в зависимости от разницы температур.

Шаг 6: Постоянное регулирование

Этот процесс повторяется постоянно для поддержания стабильных температурных условий во время производства.

Правильно работающая система управления помогает обеспечить повторяемые тепловые характеристики в течение нескольких циклов производства печатных плат.

Как выбрать

Правильный выбор модуля имеет важное значение, поскольку системы управления печью оплавления могут различаться в зависимости от года выпуска, версии оборудования и электрической конфигурации.

1. Подтвердите K1404262.

Убедитесь, что установленный модуль четко показываетК1404262идентификация.

2. Проверьте версию печатной платы.

Если на плате напечатана дополнительная информация о версии, предоставьте ее при запросе предложения.

3. Сравните расположение разъемов

Проверьте количество, тип и положение разъема. Подобные печатные платы могут иметь разные электрические конфигурации.

4. Укажите модель духовки.

Модель печи оплавления может предоставить дополнительную информацию для проверки совместимости.

5. Отправляйте четкие фотографии

Для более точного подтверждения предоставьте четкие фотографии:

• Полный модуль.
• Этикетка продукта.
• Лицевая сторона.
• Задняя сторона.
• Область разъема.

Рекомендуемая информация для заказа

Предоставление полной информации помогает снизить риск заказа неправильного модуля.

Рекомендации по техническому обслуживанию

Для повышения надежности системы терморегулирования:

• Содержите электрический шкаф в чистоте.
• Поддерживайте достаточную вентиляцию шкафа.
• Регулярно проверяйте электрические разъемы.
• Проверьте кабели термопары на предмет повреждений.
• Немедленно расследуйте повторяющиеся сигналы тревоги по температуре.
• Избегайте установки электронных модулей при подключенном питании.
• Используйте соответствующую защиту от электростатических разрядов.
• Запишите историю замены и ремонта модуля.
• Поддерживайте важные запасные модули для критически важного оборудования.

Профилактическое обслуживание может сократить непредвиденные перерывы в производстве и помочь поддерживать стабильные тепловые характеристики.

Часто задаваемые вопросы

В1: Что делает модуль контроля температуры TC K1404262?

K1404262 используется в совместимых системах контроля температуры печей оплавления. Он поддерживает обработку обратной связи от термопары и помогает системе управления поддерживать стабильную температуру зоны нагрева во время пайки печатных плат оплавлением.

В2: Можно ли использовать K1404262 в каждой печи оплавления HELLER?

Не обязательно. В разных поколениях и конфигурациях печей могут использоваться разные модули контроля температуры. Перед заказом всегда проверяйте существующий номер детали, версию печатной платы, расположение разъемов и информацию об оборудовании.

В3: Стоит ли заменять K1404262, если не работает одна зона нагрева?

Не сразу. Отсутствие нагрева также может быть вызвано термопарой, нагревателем, реле, проводкой, силовой цепью, разъемом или другими компонентами управления. В первую очередь необходимо выполнить надлежащее устранение неполадок.

В4: Какая информация необходима для подтверждения совместимости?

Пожалуйста, укажите номер детали K1404262, четкие фотографии существующего модуля, модель духовки, версию печатной платы, если таковая имеется, информацию о разъемах и необходимое количество.

В5: рекомендуется ли профессиональная установка?

Да. Модуль является частью системы контроля температуры духовки. Установка и устранение неисправностей должны выполняться обученным персоналом, знакомым с электрическими системами и системами терморегулирования промышленных печей оплавления.

Связаться с нами

НуженHELLER K1404262 TC Модуль контроля температурыдля обслуживания, замены или запасных частей печи оплавления?

Отправьте нам следующую информацию для более быстрого расчета:

• Номер детали:К1404262.
• Существующие фотографии модулей.
• Модель печи для оплавления.
• Версия печатной платы, если таковая имеется.
• Требуемое количество.
• Описание неисправности, если требуется техническое подтверждение.

Мы можем помочь сидентификация детали, проверка совместимости, доступность, время выполнения и предложение.

Отправьте запрос сегодня, чтобы узнать цену и подтверждение продукта.
