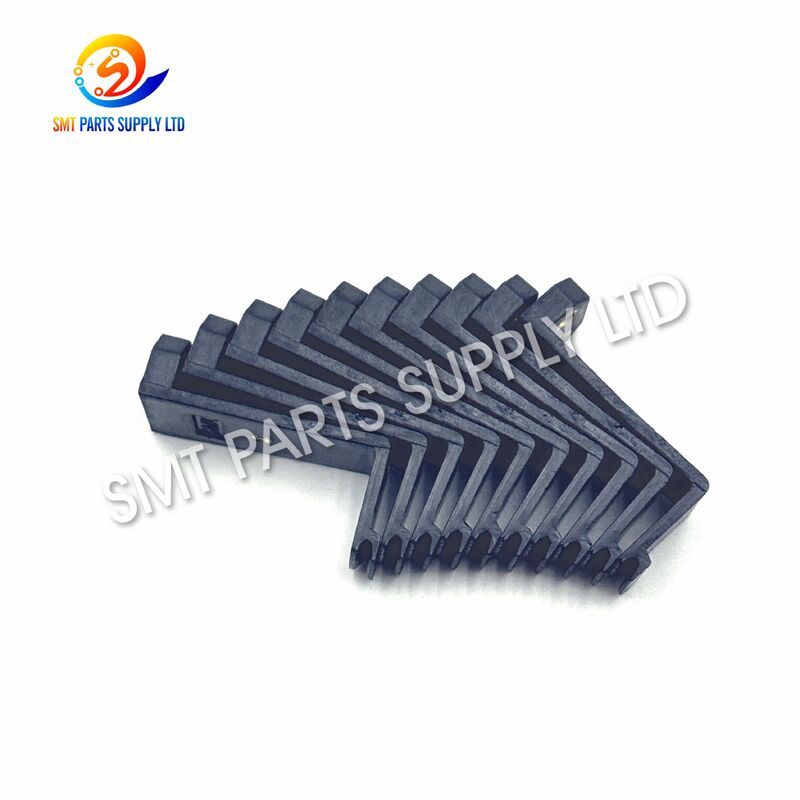

SMIC PFW-20L Конвейерный палец для пайки волной припоя для печатных плат из смолы

SMIC PFW-20L Конвейерный палец для пайки волной припоя для печатных плат из смолы представляет собой механический конвейерный компонент, предназначенный для транспортировки печатных плат внутри совместимого оборудования для пайки волной припоя. Установленный вдоль цепи конвейера или направляющей, палец контактирует и поддерживает край печатной платы во время ее перемещения через зоны флюсования, предварительного нагрева, пайки и охлаждения.

Надежная транспортировка плат имеет решающее значение при пайке волной припоя, поскольку печатная плата должна сохранять контролируемое положение и плавно перемещаться в процессе пайки. Изношенные, поврежденные, деформированные, загрязненные или неправильно установленные конвейерные пальцы могут привести к нестабильному движению печатной платы, плохой поддержке платы, сопротивлению конвейера или непоследовательному позиционированию платы.

Таким образом, PFW-20L является важным компонентом для технического обслуживания производственных линий пайки волной припоя. Замена изношенных конвейерных пальцев может помочь восстановить исходное состояние транспортировки печатных плат и уменьшить механические проблемы, вызванные изношенными компонентами крепления плат.

Ключевая информация о продукте

Причина – почему конвейерные пальцы нуждаются в замене

Конвейерные пальцы для пайки волной припоя работают непрерывно во время производства печатных плат. Каждая печатная плата, поступающая в паяльную машину, поддерживается группой пальцев, установленных вдоль конвейерной системы.

Пальцы многократно контактируют с краями печатных плат, работая в среде, включающей тепло, остатки флюса, загрязнения от процесса пайки, движение конвейера и постоянные механические нагрузки.

Со временем состояние пальца может постепенно ухудшаться.

Распространенные проблемы

Один поврежденный палец может не остановить всю машину немедленно, но продолжение производства с изношенными конвейерными компонентами может постепенно снизить стабильность транспортировки.

Для заводов, работающих в непрерывном режиме, регулярный осмотр системы конвейерных пальцев является эффективным способом предотвращения неожиданных проблем с обработкой плат.

Решение – восстановление стабильной транспортировки печатных плат

Замена поврежденных конвейерных пальцев на правильный Палец из смолы PFW-20L помогает восстановить надежную поддержку печатных плат в машине для пайки волной припоя.

Палец устанавливается на конвейерный механизм и обеспечивает определенное контактное положение для края печатной платы.

При правильном выравнивании нескольких пальцев печатная плата может перемещаться по машине на стабильной высоте и ориентации.

Преимущества замены изношенных пальцев

• Помогает поддерживать стабильную транспортировку печатных плат.
• Обеспечивает точное позиционирование платы.
• Уменьшает движение печатной платы, связанное с конвейером.
• Помогает поддерживать стабильное перемещение печатной платы через зону пайки.
• Подходит для регулярного обслуживания конвейера.
• Является прямой заменой изношенных пальцев PFW-20L.
• Помогает уменьшить механические сбои.
• Поддерживает непрерывное производство пайки волной припоя.

Для производственных линий, работающих много часов в день, конвейерные пальцы следует рассматривать как нормальные расходные материалы, а не как постоянные компоненты.

Наличие запасных пальцев на складе позволяет техническим специалистам заменять дефектные детали во время планового обслуживания, а не ждать, пока в конвейерной системе возникнет более серьезная проблема.

Спецификации

Применение

SMIC PFW-20L Конвейерный палец из смолы для печатных плат в основном используется в конвейерных сборках для пайки печатных плат волной припоя.

Пайка волной припоя обычно используется для пайки компонентов с выводами, сборки печатных плат смешанных технологий, промышленных плат управления, силовой электроники, автомобильной электроники, плат управления бытовой техникой, коммуникационного оборудования и других применений в производстве электроники.

Конвейерные пальцы поддерживают печатную плату на протяжении всего процесса пайки.

Типичные применения

PFW-20L особенно полезен для ремонтных бригад, которые регулярно осматривают конвейерные цепи, направляющие, системы направляющих и компоненты крепления печатных плат.

При замене одного поврежденного пальца следует также осмотреть соседние пальцы, поскольку детали, установленные одновременно, могут иметь схожую степень износа.

Как это работает

Конвейерная система машины для пайки волной припоя перемещает печатную плату через несколько этапов обработки.

Во время транспортировки конвейерные пальцы контактируют с краями печатной платы и поддерживают ее положение относительно направляющих конвейера.

Процесс обычно можно разделить на несколько этапов.

1. Загрузка печатной платы

Печатная плата поступает в конвейерную систему пайки волной припоя из вышестоящего производственного оборудования или станции ручной загрузки.

Конвейерные пальцы контактируют с краями платы и устанавливают транспортное положение.

2. Поддержка печатной платы

Несколько пальцев поддерживают печатную плату вдоль конвейера.

Правильное выравнивание пальцев важно, поскольку плата должна оставаться стабильной во время перемещения по машине.

3. Флюсование и предварительный нагрев

Печатная плата проходит через зоны нанесения флюса и предварительного нагрева.

На всех этих этапах пальцы продолжают удерживать края платы, а конвейер поддерживает контролируемую скорость транспортировки.

4. Пайка волной припоя

Печатная плата проходит над волной припоя.

Стабильное позиционирование платы особенно важно на этом этапе, поскольку нижняя сторона печатной платы должна взаимодействовать с процессом пайки контролируемым образом.

5. Выход печатной платы

После пайки и охлаждения печатная плата выходит из машины и продолжает движение к следующему производственному процессу.

Конвейерные пальцы освобождают плату, как только она достигает зоны выгрузки.

Таким образом, правильно установленный палец PFW-20L способствует полному процессу транспортировки платы, а не только одному участку машины.

Почему состояние конвейерного пальца имеет значение

Конвейерный механизм напрямую влияет на то, как печатная плата входит в процесс пайки волной припоя и проходит через него.

Если пальцы неравномерны, изношены, ослаблены или деформированы, транспортировка печатной платы может стать нестабильной.

Возможные проблемы включают:

• Дрожание печатной платы во время движения.
• Неравномерная высота платы.
• Плохое сцепление с краем печатной платы.
• Увеличенное механическое сопротивление.
• Наклон печатной платы во время транспортировки.
• Аномальный шум конвейера.
• Движение платы в зоне пайки.
• Повышенный риск сбоев в производстве.

Эти проблемы иногда могут быть ошибочно приписаны конвейерной цепи, системе регулировки ширины направляющей или приводному двигателю.

По этой причине состояние конвейерного пальца должно быть включено в регулярное устранение механических неисправностей.

Преимущества пальцев из смолы

Конвейерные пальцы из смолы часто выбираются для транспортировки печатных плат, поскольку они обеспечивают прямой контакт с краем платы без необходимости опирать плату непосредственно на более крупные металлические конвейерные конструкции.

Конструкция PFW-20L предназначена для соответствующего положения установки конвейера и представляет собой заменяемый контактный компонент в транспортной системе.

Практические преимущества обслуживания

Фактический интервал замены зависит от часов производства, условий флюсования, частоты обслуживания, характеристик печатной платы и условий работы конвейера.

Как выбрать правильный конвейерный палец

Машины для пайки волной припоя используют множество различных конструкций конвейерных пальцев. Различные бренды и модели машин могут использовать пальцы с похожим внешним видом, но с разными размерами, монтажными структурами, профилями контакта с печатной платой или направлениями установки.

Поэтому выбор не должен основываться только на внешнем виде.

Шаг 1 – Подтвердите модель

Проверьте, соответствует ли требуемая модель конвейерного пальца:

PFW-20L

Подтверждение модели – самый важный шаг перед заказом.

Шаг 2 – Проверьте существующий палец

Сравните замену с существующим компонентом.

Проверьте:

• Общая форма.
• Положение монтажа.
• Точка контакта с печатной платой.
• Длина пальца.
• Направление установки.
• Монтажная структура.

Шаг 3 – Подтвердите конвейер машины

Убедитесь, что конвейерная система использует пальцы типа PFW-20L.

Различные машины для пайки волной припоя могут использовать различные конструкции конвейерных пальцев из смолы, нержавеющей стали или титана.

Шаг 4 – При необходимости предоставьте фотографии

Если модель машины или спецификация пальца неясны, предоставьте четкие фотографии, показывающие:

• Полный палец.
• Монтажная часть.
• Конвейерная цепь.
• Сторона контакта с печатной платой.
• Маркировка существующей модели.

Это может значительно улучшить идентификацию детали.

Установка и проверка

Перед установкой остановите машину в соответствии с процедурой технического обслуживания оборудования и обеспечьте безопасное состояние соответствующей области машины.

Снимите поврежденный палец и осмотрите место установки.

Рекомендуемые пункты проверки

После установки убедитесь, что новый палец правильно расположен и выровнен с окружающими пальцами.

Запустите конвейер в соответствующем тестовом режиме перед возвращением оборудования к нормальному производству.

Рекомендации по техническому обслуживанию

Регулярная очистка может помочь продлить срок службы системы конвейерных пальцев.

Со временем вокруг конвейерных компонентов могут накапливаться остатки флюса и производственные загрязнения.

Программа технического обслуживания должна включать проверку:

• Конвейерных пальцев.
• Конвейерных цепей.
• Сборочных узлов направляющих.
• Механизмов регулировки ширины.
• Приводных звездочек.
• Направляющих для печатных плат.
• Накопления остатков флюса.
• Ослабленных крепежных компонентов.

Не продолжайте использовать серьезно поврежденный палец только потому, что конвейер все еще может двигаться.

Ранняя замена обычно проще, чем устранение проблем с транспортировкой печатных плат после того, как производство уже пострадало.

Преимущества покупки для обслуживания машин пайки волной припоя

Конвейерные пальцы PFW-20L являются практичными расходными материалами для обслуживания электронных заводов, эксплуатирующих оборудование для пайки волной припоя.

Для заводов с непрерывным производством поддержание адекватного запаса запасных частей может сократить время простоя, вызванное неожиданным повреждением пальцев.

Рекомендуемая информация для заказа

Для более крупных проектов по техническому обслуживанию покупатели также могут объединить конвейерные пальцы с другими запасными частями для пайки волной припоя в одном запросе.

Часто задаваемые вопросы

1. Для чего используется SMIC PFW-20L?

SMIC PFW-20L – это конвейерный палец, используемый в совместимых системах транспортировки печатных плат машин для пайки волной припоя. Он поддерживает и направляет края печатных плат во время их перемещения через процессы флюсования, предварительного нагрева, пайки и охлаждения.

2. Является ли PFW-20L пальцем из смолы или титановым пальцем?

PFW-20L поставляется как конвейерный палец из смолы для соответствующего применения в конвейере для пайки волной припоя. Покупатели должны подтвердить модель перед заказом, поскольку машины для пайки волной припоя могут использовать пальцы из смолы, нержавеющей стали или титана различных конструкций.

3. Когда следует заменять конвейерный палец?

Замена рекомендуется, когда палец изношен, треснул, деформирован, ослаблен, сильно загрязнен или не может обеспечить стабильную поддержку края печатной платы. При обслуживании также следует проверять соседние пальцы и состояние конвейерной цепи.

4. Можно ли выбрать PFW-20L только по внешнему виду?

Не рекомендуется. Многие конвейерные пальцы для пайки волной припоя имеют схожие формы, но разные размеры и монтажные структуры. Подтвердите модель PFW-20L и сравните существующий палец или предоставьте фотографии перед заказом.

5. Какая информация требуется для получения предложения?

Пожалуйста, предоставьте модель PFW-20L, информацию о машине для пайки волной припоя, требуемое количество и фотографии продукта при наличии. Эти детали помогают подтвердить правильный конвейерный палец и повысить точность предложения.

Свяжитесь с нами

Нужны SMIC PFW-20L Конвейерные пальцы из смолы для пайки волной припоя для печатных плат для обслуживания или замены?

Отправьте нам вашу модель, информацию о машине, требуемое количество и фотографию существующего пальца для подтверждения.

Мы поставляем запасные части для пайки волной припоя для производства печатных плат, обслуживания, ремонта оборудования и замены.

Приветствуются запросы на оптовые партии и комбинированные запасные части.

Отправьте ваш запрос сейчас для получения информации о ценах, наличии, требованиях к количеству и вариантах доставки.
