FUJI NXT Y-ося точное подшипник NSK 7001AT серии угловой контактный шариковый подшипник 12 × 28 × 8 мм

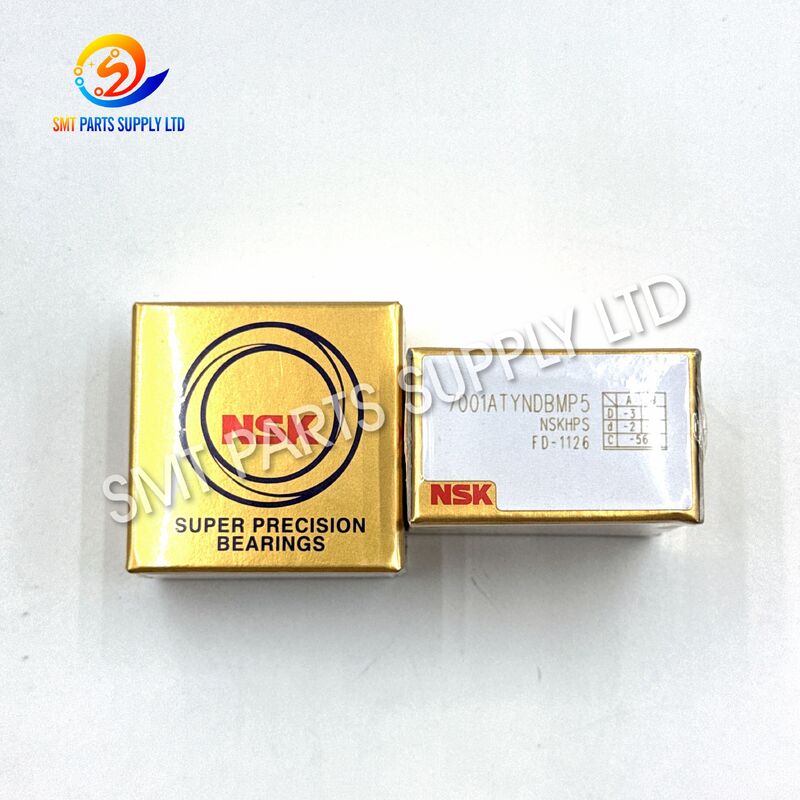

FUJI H4209W NSK 7001ATYNDBMP5 NXT Y-оси точное подшипник

Подшипник FUJI H4209W - это точный компонент поддержки движения, используемый в Y-основом механизме FUJI NXT оборудования для установки на поверхности.с полными обозначениями, такими как 7001ATYNDBMP5 или 7001ATYDBC8P5 в различных ссылках на частиСтандартный размерный конверт, связанный с этим продуктом, имеет внутренний диаметр 12 мм, внешний диаметр 28 мм и ширину 8 мм.Общественная информация о деталях NXT идентифицирует H4209W как подшипник, установленный в Y-осной шаровой винтовой сборке, где две части могут быть показаны в соответствующей механической конструкции.

Этот угловой контактный подшипник, предназначенный для точного вращения, помогает контролировать радиальное движение и осевое смещение внутри механизма позиционирования.направление установки, соответствующее расположение, состояние смазки и предварительная нагрузка важны для поддержания плавного движения оси и надежного позиционирования.

Этот продукт подходит для заводов SMT, предприятий по техническому обслуживанию машин, производителей оборудования, дистрибьюторов запасных частей,и технических служб, требующих замены подшипника для двигательных агрегатов FUJI NXTПокупатели должны подтвердить конфигурацию машины, установленную маркировку подшипника, положение сборки и необходимое количество перед размещением заказа.

Идентификация ключевого продукта

Номер части H4209W ассоциируется с применением подшипников FUJI NXT, в то время как доступная информация из списка деталей помещает подшипник в структуру шариковой винты по оси Y.

Характеристики продукта

Причины

Почему подшипник NXT Y-оси требует замены?

Ось Y машины для размещения SMT выполняет частое ускорение, замедление, позиционирование и возвращение движений во время производства.Подшипник, поддерживающий шаровой винт или вращающийся вал, должен работать неоднократно при сохранении контролируемого осевого и радиального движения.Со временем механический износ или проблемы, связанные с установкой, могут снизить производительность подшипника.

1Длительная механическая усталость

Непрерывные производственные циклы подвергают колебания подшипников и прокатные элементы повторяющимся нагрузкам.длительные часы работы могут постепенно увеличивать внутренний просвет, поверхностная усталость, вибрации или сопротивление прокатыванию.

2Ухудшение смазки

Масло может деградировать из-за рабочей температуры, загрязнения, чрезмерного времени эксплуатации, несовместимого смазочного материала или неправильного количества смазки.В то время как чрезмерная жир может увеличить сопротивление и рабочую температуру.

3Пыль и загрязнение

Производственные среды SMT могут содержать мелкую пыль, остатки компонентов, сухое смазочное средство, частицы упаковки или остатки технического обслуживания.Загрязнители, попадающие в область подшипника, могут повредить поверхность проезжей части и создать ненормальный шум или вибрацию.

4Неправильная предварительная загрузка подшипника

Угловые контактные подшипники чувствительны к установке и предварительной загрузке. Чрезмерная предварительная загрузка может вызвать тепло, шум и преждевременное износ. Недостаточная предварительная загрузка может вызвать осевое движение,уменьшенная жесткость, или нестабильное положение оси.

5Неправильное расположение.

Неправильно выровненный корпус подшипника, изогнутый вал, поврежденный шаровой винт, неровная поверхность крепления или неправильно затянутый замок могут наложить на подшипник ненормальную нагрузку.Замена подшипника без исправления проблемы с выравниванием может привести к повторному отказу.

6Неправильная установка

Сила нажатия, применяемая через прокатные элементы, удар с помощью молотка, загрязнение во время сборки, неправильное направление установки,или неконтролируемый натяжной крутящий момент может повредить новый подшипник до возвращения машины в производство.

7Столкновение или аварийная остановка.

Механическое столкновение, резкое остановка оси, чрезмерное сопротивление или засорение шарикового винта могут передать ударную нагрузку на подпорные подшипники.вибрации, или снизить точность позиционирования позже.

Частые симптомы неудачи

Эти симптомы не вызваны исключительно подшипником. шаровой винт, сцепление, мотор, линейный гид, замок, кодер, смазочная система,и монтажные корпуса также должны быть проверены перед заменой.

Решение

Точная замена для FUJI NXT Y-оси поддержки

Замена изношенного подшипника H4209W может помочь восстановить плавное движение оси Y, когда проверка подтверждает, что подшипник поврежден или больше не соответствует требуемому состоянию вращения.Правильная процедура замены должна включать идентификацию, осмотр, очистка, установка, настройка и проверка эксплуатации.

Рекомендуемый процесс замены

Важные примечания к установке

• Не наносите удар по подшипнику непосредственно металлическим молотком.
• Не перемещайте нажимающую силу через шарики.
• Держите рабочий стол, инструменты, вал, корпус и подшипник чистыми.
• Не смешивайте несовместимые спецификации подшипников без технического подтверждения.
• Не изменяйте направление установки углового контактного подшипника.
• Не применяйте неспецифицированное смазочное средство.
• Не используйте поврежденный замок, распределитель, ошейник или удерживающий элемент.
• Проверьте шаровой винт на предмет изгиба, износа, забивания или аномального сопротивления.
• Проверьте линейные проводники, прежде чем предположить, что каждый вопрос о оси Y вызван подшипником.
• Следуйте руководству по техническому обслуживанию оборудования и процедурам безопасности на участке.

Спецификации

Основные спецификации продукции

Общественные подшипники и торговые справочники идентифицируют размерную платформу 7001A как 12 мм отверстия, 28 мм наружного диаметра и 8 мм ширины.Доступные записи H4209W также определяют компонент как подшипник NSK для оборудования FUJI NXT.

Таблица проверки суффикса

Не следует использовать интерпретацию суффикса как единственный критерий покупки.

Контроль качества

Наступающая инспекция

Каждый поставляемый подшипник должен быть проверен в соответствии с требованиями заказа перед отгрузкой.

• Сравнение числа частей FUJI.
• Сравнение модели и суффикса NSK.
• Измерение внутреннего диаметра.
• Измерение наружного диаметра.
• Измерение ширины.
• Проверка поверхности и внешнего вида трассы.
• Проверка коррозии и загрязнения.
• Проверка состояния упаковки.
• Ручная проверка вращения.
• Проверка количества.
• Проверка маркировки и партии.
• Фото подтверждение при запросе.

Проверка до отправки

Применение

Применение основного оборудования

Подшипник H4209W в основном продается в качестве точного заменного подшипника для оборудования FUJI NXT SMT.

Типичные области применения

Подходящие покупатели

• Заводы по производству электроники SMT.
• Производственные мощности EMS.
• Пользователи оборудования FUJI.
• Компании по ремонту машин SMT.
• Мастер-классы по перестройке устройств.
• Группы по техническому обслуживанию промышленной автоматизации.
• Дистрибьюторы запасных частей SMT.
• Зарубежные поставщики оборудования.
• Фабричные инженерные отделы.
• Команды по профилактическому обслуживанию.

Как это работает

Принцип подшипника углового контакта

Угловой контактный шарикоподшипник использует геометрию пробега, которая создает линию контакта между шариками и пробегами под углом к радиальной плоскости.Эта конструкция позволяет подшипнику поддерживать радиальную нагрузку и осевую нагрузку одновременноNSK описывает угловые контактные шариковые подшипники как продукты, подходящие для комбинированной нагрузки, с различными конфигурациями, выбранными в соответствии с направлением осевой нагрузки и требуемой жесткостью.

Функция в механизме Y-оси

Внутри точной оси позиционирования сервомотор поворачивает шаровой винт.

Подшипник выполняет несколько важных функций:

1. Он поддерживает вращающийся конец шарикового винта.
2. Это помогает контролировать осевое смещение.
3. Он поддерживает вращающуюся выровненность.
4. Он способствует жесткости привода.
5. Он уменьшает нежелательное движение при ускорении.
6. Это помогает сервосистеме производить последовательное позиционирование.
7. Он поддерживает повторяемое движение машины в непрерывных циклах.

Почему стойкость имеет значение

При быстром ускорении или замедлении осевая сила может воздействовать на опору шарикового винта.Это движение может уменьшить стабильность позиционирования и создать несоответствующую механическую реакцию.

Правильно выбранный и установленный угловой контактный подшипник обеспечивает контролируемую поддержку.ось может работать с более плавным вращением и более стабильным расположением.

Отношения с другими компонентами

Замена подшипника не исправит поврежденный шаровой винт, изношенное линейное руководство, свободное сцепление, неисправный двигатель или неправильное настройка серво.

Преимущества производительности

1Поддержка стабильной оси.

Подшипник помогает стабилизировать вращающийся шаровой винт и ограничить нежелательное движение вала.

2Механическое движение

Правильный контакт проката уменьшает трение по сравнению со скользящей опорой и способствует более плавному движению оси Y.

3Контролируемое осевое положение

Конструкция углового контакта поддерживает осевую силу и помогает поддерживать предполагаемое положение шарикового винта.

4- Умение двигаться точно.

Подходящий подшипник высокой точности поддерживает требования к повторяемости оборудования для размещения SMT.

5Уменьшенная механическая вибрация

Замена изношенного или поврежденного подшипника может уменьшить вибрацию и шум, связанные с подшипником.

6. Эффективность обслуживания

Использование правильной идентификации H4209W и NSK снижает риск заказа не связанного стандартного подшипника.

7Надежность производства

Профилактическая замена может уменьшить вероятность неожиданной остановки оси, вызванной прогрессирующим повреждением подшипника.

8. Восстановить совместимость

Компонент подходит для ремонтных мастерских, восстанавливающих или восстанавливающих двигательные агрегаты FUJI NXT.

Сравнение с подшипником общего назначения

Подшипник с одинаковыми размерами 12 × 28 × 8 мм не является автоматически приемлемой заменой.и суффикс может отличаться.

Как выбирать

Шаг 1: подтвердите номер детали FUJI

Проверьте, идентифицирует ли список деталей машины, сервисный документ, выведенная упаковка или учет технического обслуживания требуемый компонент как H4209W.

Шаг 2: Запишите полную маркировку подшипника

Не указывайте только ¥7001. ¥ Фотографируйте или запишите все символы, выгравированные на подложке, включая префиксы и суффиксы.

Возможные маркировки в имеющихся ссылках включают:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

Поскольку полные записи суффиксов различаются в различных доступных списках и документах о деталях, удалённая маркировка подшипника должна рассматриваться как основная ссылка на покупку.

Шаг 3: подтвердите размеры

Измерение или проверка:

• Внутренний диаметр: 12 мм.
• Внешний диаметр: 28 мм.
• Ширина: 8 мм.

Шаг 4: Подтвердите оборудование

Укажите следующую информацию:

• Марка машины.
• Серия машин.
• Машинная генерация.
• Номер модуля.
• Серийный номер машины
• Положение оси.
• Название сборки.
• Существующий номер детали.

Шаг 5: Подтвердите расположение подшипников

Спросите инженера по техническому обслуживанию, использует ли сборка:

• Одно направление.
• Два отдельных подшипника.
• Совпадающая пара.
• Устройство спины к спине.
• Уговор лицом к лицу.
• Фиксированная поддержка.
• Поддержка плавающего конца.
• Конфигурация предварительной загрузки или расстояния.

Шаг 6: подтвердите требуемое условие

Доступные условия поставок могут включать:

Фактическое состояние поставляемого оборудования должно быть четко указано в котировке.

Шаг 7: предоставьте фотографии

К полезным фотографиям относятся:

• Гравюра подшипников.
• Оригинальная упаковка.
• ФУДЖИ.
• Установлено положение.
• Поддержка с шариковым винтом.
• Именной знак машины.
• Удалён подшипник с обеих сторон.
• Разрывник, ошейник и замок.

Шаг 8: Подтвердите количество

Диаграмма деталей может показывать два подшипника H4209W в соответствующей Y-осной сборке, но количество закупок должно быть подтверждено в соответствии с точным модулем и объемом обслуживания.

Информация о заказе

Пожалуйста, укажите следующие данные для быстрой и точной цитаты:

Упаковка и перевозка

Точные подшипники требуют тщательной защиты от ударов, влаги, пыли и коррозии во время транспортировки.

Стандартный процесс упаковки

1. Идентификация подтверждена.
2. Подшипник помещается в защитную внутреннюю упаковку.
3. При необходимости добавляется влагостойкий материал.
4. Продукт защищен от движения внутри коробки.
5. На внешней этикетке указаны номер и количество деталей.
6. Посылка помещается в усиленную коробку.
7. Экспортная документация составляется в соответствии с заказом.

Доступные варианты доставки

• Экспресс DHL.
• Экспресс.
• UPS экспресс.
• Воздушный груз.
• Морская перевозка для объединенных заказов.
• Специальный экспедитор, назначенный клиентом.
• Клиентский курьерский счет.
• Комбинированная поставка с другими запасными частями SMT.

Рекомендации по хранению

• Храните подшипник в оригинальной защитной упаковке до установки.
• Храните его в чистом и сухом помещении.
• Избегайте воздействия конденсации или коррозионных химических веществ.
• Не помещайте тяжелые изделия на упаковку подшипника.
• Держите продукт подальше от металлической пыли и отходов обработки.
• Не открывайте упаковку без необходимости.
• Во время осмотра и установки используйте чистые перчатки.
• Сменяйте инвентарь в зависимости от даты получения.
• После длительного хранения перепроверьте состояние.
• Избегайте непосредственного контакта голыми руками с высокоточными поверхностями.

Частые вопросы

В1: H4209W то же самое, что NSK 7001ATYNDBMP5?

H4209W - это запасная часть FUJI, обычно ассоциируемая с точным подшипником серии NSK 7001AT для оборудования NXT.В то время как список деталей показывает 7001ATYDBC8P5Пожалуйста, подтвердите полную маркировку на удаленном подшипнике перед заказом.

Вопрос 2: Каковы размеры подшипника H4209W?

Обычно документируемые габариты составляют 12 мм внутреннего диаметра, 28 мм внешнего диаметра и 8 мм ширины.,Также должны быть проверены соответствующее расположение, тип клетки и суффиксы, связанные с предварительной загрузкой.

Вопрос 3: Где этот подшипник используется в машине FUJI NXT?

Доступная информация о деталях NXT идентифицирует H4209W как подшипник в Y-осной сборке, связанной с шаровым винтом. Точное положение установки может варьироваться в зависимости от конфигурации модуля и машины,Так что покупатели должны предоставить модель оборудования, номер модуля и фото сборки.

Вопрос 4: Могу ли я вместо этого использовать стандартный 7001 подшипник?

Стандартный подшипник с одинаковыми размерами не должен устанавливаться автоматически.совпадающее соглашениеВсегда сравнивайте полный суффикс и требования к приложению.

Q5: Какая информация требуется перед предложением?

Пожалуйста, отправьте H4209W, полную маркировку подшипников NSK, требуемое количество, модель машины, серийный номер машины, установленное положение, требуемое состояние и четкие фотографии.Данные данные позволяют поставщику проверить совместимость и избежать задержек, вызванных неполной информацией о суффиксах..

Свяжитесь с нами

Вы ищете FUJI H4209W NSK 7001AT точный подшипник для проекта по техническому обслуживанию оси Y NXT?

Отправьте нам маркировку подшипника, модель машины, необходимое количество, предпочтительное состояние и место доставки.и вариант доставки перед котировкой.

SMT PARTS SUPPLY LTD.поставляет запасные части для SMT-машин, компоненты питателей, подшипники, двигатели, датчики, панели управления, сопла, фильтры и решения по техническому обслуживанию для клиентов, производящих электронику во всем мире.

Мы поддерживаем:

• Быстрая проверка номера части.
• Подтверждение продукта на основе фотографий.
• Опции нового и замены.
• Требования к аварийному обслуживанию.
• Небольшие объемы и партийные заказы.
• Комбинированные поставки запасных частей SMT.
• Международная экспресс доставка.
• Техническая коммуникация перед отправкой.
• Защитная экспортная упаковка.
• Долгосрочная поддержка по закупке запасных частей.

Для точности обслуживания, пожалуйста, укажитеH4209W,7001ATYNDBMP5 или фактическая полная маркировка,12 × 28 × 8 мм, иПрименение FUJI NXT по оси Yв вашем расследовании.

Торговая марка и декларация о совместимости

FUJI, NXT, NSK и связанные с ними названия моделей являются товарными знаками или зарегистрированными товарными знаками их соответствующих владельцев. Они используются только для определения совместимости и применения продукции.является независимым поставщиком запасных частей и не заявляет о своей принадлежности к производителям оригинального оборудования или подшипников, если только это не подтверждается в письменной форме..
