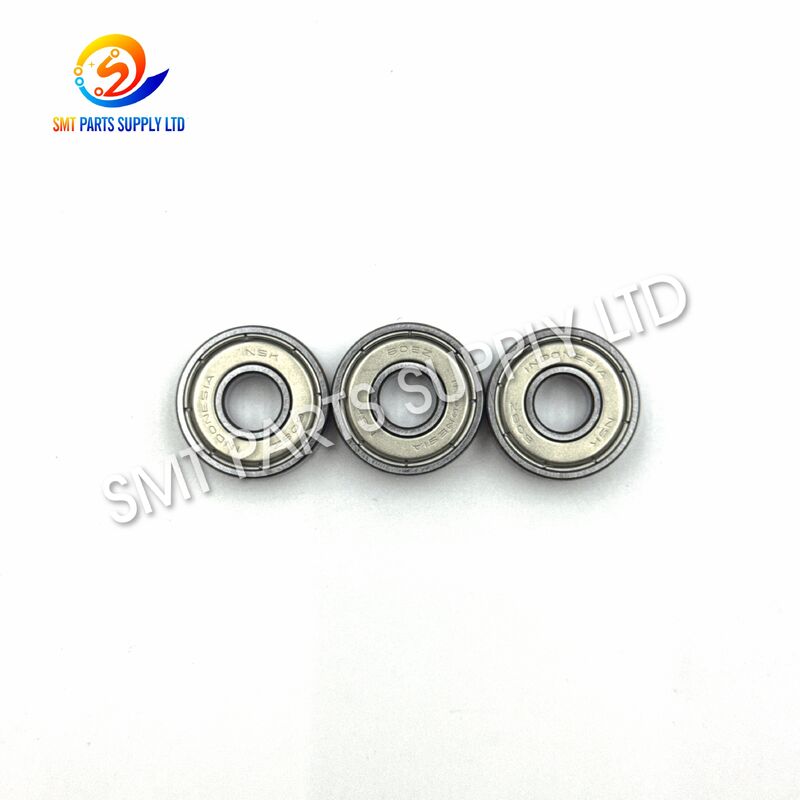

Подшипник FUJI H4130E NSK 608Z с металлическим защитным щитком, внутренним диаметром 8 мм и наружным диаметром 22 мм для SMT-станков

Подшипник FUJI H4130E NSK 608Z с защитными шайбами для станков CP6 CP7

Подшипник FUJI H4130E NSK 608Z представляет собой компактный радиальный шарикоподшипник с глубокой канавкой, поставляемый для поддержки вращения, механической передачи, роликов, валов и связанных с ними движущихся частей в совместимом оборудовании FUJI SMT. Благодаря стандартным размерам: внутренний диаметр 8 мм, наружный диаметр 22 мм и ширина 7 мм, подшипник является практичной заменой изношенным или поврежденным компонентам H4130E.

Его конструкция с глубокой канавкой обеспечивает плавное вращение при работе в основном с радиальными и ограниченными осевыми нагрузками, возникающими во время нормальной работы станка. Металлическая защитная конструкция помогает уменьшить попадание пыли и посторонних частиц, сохраняя при этом заводскую смазку.

H4130E часто используется для станков серии FUJI CP, включая некоторые конфигурации CP6, CP642, CP643, CP7, CP742, CP743 и CP842. Поскольку позиции установки и суффиксы подшипников могут различаться, покупателям следует перед заказом подтвердить маркировку старого подшипника, модель станка, место сборки и требуемую конфигурацию защитных шайб.

Идентификация продукта

Ключевые преимущества продукта

Компактные стандартные размеры

Формат размеров 8 × 22 × 7 мм позволяет подшипнику устанавливаться в компактные вращающиеся узлы с ограниченным пространством для установки. Стандартизированные размеры серии 608 облегчают физическую идентификацию и сравнение при замене.

Плавная поддержка вращения

Глубокая канавка и конструкция с шариками снижают трение скольжения между валом и корпусом. Это обеспечивает более плавное движение по сравнению с изношенным, заклинившим, загрязненным или неправильно установленным подшипником.

Стабильная механическая передача

Правильно подобранный подшипник H4130E помогает поддерживать положение вала и постоянство вращения. Стабильная поддержка подшипника важна в SMT-оборудовании, поскольку неравномерное движение может влиять на механическую синхронизацию, вибрацию, работу питателей и повторяемость установки.

Конструкция с металлическими защитными шайбами

Конструкция с защитными шайбами обеспечивает защитный барьер от крупных частиц пыли и посторонних материалов, одновременно удерживая смазку внутри подшипника. Эта конструкция подходит для закрытых или полузакрытых механических узлов, где требуются низкое трение и компактные размеры.

Удобная замена при техническом обслуживании

Подшипник можно заменить в рамках планового технического обслуживания, модернизации станка или ремонта при отказе. Замена изношенного подшипника до полного заклинивания может помочь защитить вал, корпус, шкив, ролик и окружающие компоненты.

Подходит для производственной среды SMT

Подшипник H4130E предназначен для совместимого оборудования FUJI для установки электронных компонентов. Его могут использовать SMT-фабрики, отделы технического обслуживания, ремонтники станков, дилеры оборудования и компании, занимающиеся обслуживанием запасных частей.

Причина: почему возникают проблемы с подшипниками

Подшипники постоянно работают под вращающейся нагрузкой, давлением сборки, вибрацией, перепадами температуры и воздействием загрязнений. Со временем эти условия могут повредить дорожку качения, тела качения, защитную шайбу, сепаратор или смазку.

Распространенные причины отказа подшипника H4130E

Типичные симптомы отказа

Подшипник может потребовать проверки или замены при появлении одного или нескольких из следующих симптомов:

• Необычный механический шум во время работы станка.
• Шероховатость при ручном вращении вала или ролика.
• Увеличение вибрации вокруг места установки подшипника.
• Аномальный нагрев вблизи вращающегося узла.
• Видимая ржавчина, изменение цвета, повреждение защитной шайбы или утечка смазки.
• Чрезмерный радиальный или осевой люфт.
• Нерегулярное движение поддерживаемого вала или ролика.
• Повторяющиеся механические сигналы тревоги, связанные с затронутым узлом.
• Снижение стабильности станка после длительной работы.
• Заклинивание подшипника или сопротивление при вращении.

Симптомы отказа подшипника не следует оценивать изолированно. Аналогичные проблемы могут быть вызваны также погнутым валом, изношенным корпусом, ослабленным крепежом, поврежденным ремнем, неправильным натяжением, загрязненным роликом или несоосностью узла.

Решение: замена изношенного подшипника H4130E

Замена изношенного подшипника на правильно подобранный компонент FUJI H4130E NSK 608Z может восстановить плавную механическую поддержку и снизить нежелательное трение. Замена должна соответствовать оригинальным размерам подшипника, конфигурации защитных шайб, суффиксу зазора, положению в станке и требованиям к установке.

Рекомендуемый процесс замены

Подшипник никогда не должен устанавливаться путем приложения неконтролируемого удара через тела качения. При установке подшипника на вал усилие установки обычно должно прикладываться к внутреннему кольцу. При установке в корпус усилие обычно должно прикладываться к наружному кольцу.

Технические характеристики

Официальное справочное руководство NSK для стандартной серии 608 указывает диаметр отверстия 8 мм, наружный диаметр 22 мм, ширину 7 мм, номинальную динамическую грузоподъемность около 3650 Н, номинальную статическую грузоподъемность около 1370 Н и номинальные скорости до 34000 об/мин при смазке пластичной смазкой. Это справочные значения для стандартной серии, а не гарантированные рабочие значения для каждого суффикса H4130E или установки в станке.

Важное техническое примечание

Обозначение без подтверждения технических требований. Аналогично, суффиксы, такие как обычно идентифицирует подшипник с одной металлической защитной шайбой, в то время как , не заменяйте его автоматически на , 608ZZ1 или связанные с ними обозначения указывают на различные конфигурации защитных шайб или специфические для производителя детали. Некоторые коммерческие записи H4130E идентифицируют подшипник как 608Z, а другие указывают 608ZZ или 608ZZMC3E.

По этой причине поставляемый подшипник должен быть проверен по:

• Полная маркировка на оригинальном подшипнике.
• Количество металлических защитных шайб.
• Требования к внутреннему зазору или суффиксу.
• Модель станка FUJI.
• Позиция сборки.
• Размеры вала и корпуса.
• Соответствующее руководство по деталям станка.

Не выбирайте подшипник, используя только базовый номер «608», когда полный суффикс доступен.

Применение

Подшипник FUJI H4130E NSK 608Z используется в качестве компонента механической поддержки в совместимых машинах для установки электронных компонентов. Он может быть установлен во вращающихся узлах, где требуется компактный подшипник для поддержки вала, ролика, кулачка, шкива, элемента трансмиссии или другого движущегося компонента.

Типичные области применения оборудования

Совместимые ссылки на станки

H4130E часто предлагается для некоторых конфигураций станков FUJI, включая:

• FUJI CP6.
• FUJI CP642.
• FUJI CP643.
• FUJI CP7.
• FUJI CP742.
• FUJI CP743.
• FUJI CP842.
• Другие узлы FUJI, использующие ту же спецификацию подшипника H4130E.

Совместимость должна быть проверена, поскольку одна и та же серия станков может иметь разные механические ревизии, варианты сборки, годы выпуска и суффиксы подшипников.

Рекомендуемые сценарии использования

Плановое профилактическое обслуживание

Фабрики, эксплуатирующие высокопроизводительные SMT-линии, могут иметь подшипники H4130E в своем запасе для технического обслуживания. Замена может быть запланирована, когда проверка выявит аномальный шум, люфт, трение, загрязнение или видимые повреждения.

Экстренный ремонт станков

При неожиданном отказе подшипника проверенная замена может сократить время простоя оборудования. Для срочных запросов покупателям следует предоставить маркировку подшипника, модель станка, требуемое количество и четкие фотографии.

Капитальный ремонт станков

Во время капитального ремонта станков серии CP технические специалисты могут проверять подшипники во всей механической системе. Подшипники с признаками шероховатости, коррозии, чрезмерного зазора или повреждения защитных шайб должны быть заменены.

Восстановление подержанного оборудования

Подержанные SMT-станки часто требуют механической проверки перед установкой на новом заводе. Замена изношенных подшипников может улучшить стабильность работы и снизить риск технического обслуживания при повторном вводе в эксплуатацию.

Международные поставки запасных частей

Компактный размер подшипника H4130E делает его подходящим для международной экспресс-доставки. Он может быть упакован индивидуально или в сочетании с другими деталями станков FUJI в одной партии.

Как это работает

Радиальный шарикоподшипник с глубокой канавкой состоит в основном из внутреннего кольца, наружного кольца, шариков, сепаратора, смазки и защитной шайбы. Внутреннее кольцо обычно устанавливается на вал, а наружное кольцо — в корпус.

Когда вал вращается, шарики катятся между внутренним и наружным кольцами дорожки качения. Контакт качения создает меньшее трение, чем прямой контакт скольжения, позволяя валу или ролику двигаться более эффективно.

Принцип работы

Передача нагрузки

Радиальная нагрузка передается от вала к внутреннему кольцу, через шарики, к наружному кольцу и корпусу. Подшипник с глубокой канавкой также может выдерживать ограниченную осевую силу в любом направлении, но фактическая допустимая нагрузка зависит от скорости, посадки, смазки, соосности, температуры и условий эксплуатации.

Важность в SMT-оборудовании

SMT-станки для установки компонентов полагаются на повторяющиеся, контролируемые механические движения. Подшипник с чрезмерным люфтом или шероховатостью может вызывать вибрацию и неравномерное движение. Правильно подобранный подшипник обеспечивает стабильную работу станка, поддерживая более плавное вращение и более постоянное положение вала.

Преимущества в производительности

Вращение с низким трением

Конструкция с шариками снижает механическое сопротивление и обеспечивает плавное движение в компактных узлах.

Малый установочный размер

Размеры 8 × 22 × 7 мм обеспечивают поддержку вращения без необходимости в большом корпусе или конструкции вала.

Поддержка радиальной нагрузки

Глубокая канавка дорожки качения подходит для поддержки радиальных нагрузок, обычно возникающих от вращающихся валов, роликов и трансмиссионных механизмов.

Ограниченная двунаправленная осевая поддержка

Геометрия дорожки качения может выдерживать ограниченную осевую нагрузку в любом направлении при правильной установке и эксплуатации подшипника в пределах его установленных условий.

Сниженное воздействие загрязнений

Металлическая защитная шайба помогает ограничить попадание более крупных частиц, сохраняя при этом смазку. Она не эквивалентна полностью герметичному подшипнику и не должна подвергаться сильному жидкостному загрязнению.

Простая стратегия обслуживания

Поскольку подшипник является заменяемым механическим компонентом, команды технического обслуживания могут проверять и заменять его, не меняя весь станок, если окружающие детали остаются исправными.

Руководство по установке

Правильная установка оказывает значительное влияние на производительность подшипника. Новый подшипник может быстро выйти из строя, если он установлен с чрезмерным усилием, загрязнением, несоосностью или неправильной посадкой.

Перед установкой

• Убедитесь, что H4130E является требуемым номером детали FUJI.
• Проверьте полную маркировку подшипника NSK.
• При необходимости измерьте диаметр отверстия, наружный диаметр и ширину.
• Сравните количество и расположение защитных шайб.
• Осмотрите вал на предмет износа, царапин, коррозии или изгиба.
• Осмотрите корпус на предмет люфта, деформации или загрязнения.
• Подготовьте подходящие инструменты для установки и снятия подшипника.
• Держите новый подшипник в упаковке до установки.
• Очистите рабочую зону перед вскрытием упаковки.
• Следуйте процедуре технического обслуживания, рекомендованной производителем станка.

Во время установки

• Не ударяйте по подшипнику напрямую стальным молотком.
• Не передавайте усилие прессования через шарики.
• Прикладывайте усилие только к кольцу, которое подвергается посадке с натягом.
• Держите подшипник перпендикулярно валу и корпусу.
• Избегайте повреждения защитной шайбы.
• Не удаляйте заводскую смазку без технической причины.
• Не смешивайте грязные и чистые инструменты для установки.
• Убедитесь, что проставки и крепежные компоненты установлены правильно.
• Затяните соответствующие крепежные элементы в соответствии с процедурой оборудования.
• Поверните узел вручную перед восстановлением питания станка.

После установки

• Убедитесь, что вращение плавное и без заеданий.
• Проверьте узел на чрезмерный люфт.
• Запустите станок на контролируемой скорости.
• Прислушайтесь к щелчкам, скрежету или нерегулярному шуму.
• Наблюдайте за областью подшипника на предмет аномального нагрева.
• При необходимости повторно проверьте крепежные элементы после первоначального испытания.
• Запишите дату технического обслуживания и место установки.
• Сохраните снятый подшипник для анализа отказов, если это необходимо.

Рекомендации по техническому обслуживанию

Подшипник H4130E обычно рассматривается как заменяемый компонент. Интервалы технического обслуживания зависят от часов работы, скорости, нагрузки, окружающей среды, точности установки и состояния станка.

Рекомендации по хранению

• Храните подшипник в оригинальной защитной упаковке.
• Держите его в чистом, сухом, температурно-контролируемом месте.
• Избегайте прямого контакта с водой или агрессивными химикатами.
• Не кладите тяжелые предметы на упаковку подшипника.
• Не открывайте упаковку до установки.
• Используйте управление запасами по принципу «первым пришел — первым ушел».
• Маркируйте складские запасы номерами FUJI и NSK.
• Разделяйте новые, бывшие в употреблении, отремонтированные и снятые компоненты.
• Избегайте работы с подшипником грязными или влажными руками.
• Проверяйте долгохранящиеся запасы перед установкой.

Как выбрать правильный подшипник

Выбор правильного подшипника требует большего, чем просто совпадение размеров. Два подшипника могут иметь одинаковый размер 8 × 22 × 7 мм, но отличаться конфигурацией защитных шайб, зазором, смазкой, точностью, конструкцией сепаратора или рабочими характеристиками.

Контрольный список выбора

Выбор 608Z и 608ZZ

Подшипники 608Z и 608ZZ обычно имеют одинаковые основные размеры, но различаются конфигурацией защитных шайб. Конфигурация защитных шайб может влиять на защиту от загрязнений, удержание смазки, ориентацию при установке и сопротивление. Если оригинальный компонент имеет маркировку

608ZZ, не заменяйте его автоматически на 608Z без подтверждения технических требований. Аналогично, суффиксы, такие как MC3E, могут указывать на внутреннюю спецификацию, которую следует соответствовать при необходимости.Рекомендуемая информация для запроса предложения

Чтобы получить точное предложение, отправьте:

Название продукта: подшипник FUJI.

1. Номер детали FUJI: H4130E.
2. Полная маркировка NSK.
3. Модель и серийный номер станка.
4. Требуемое количество.
5. Фотографии обеих сторон подшипника.
6. Страна назначения и почтовый индекс.
7. Фотография места установки, если возможно.
8. Страна назначения и почтовый индекс.
9. Предпочтительный способ доставки.
10. Наша команда по запасным частям для SMT-станков может помочь с идентификацией продукта, проверкой совместимости, подтверждением наличия на складе, планированием комбинированной доставки и международной доставкой.

Перед отправкой подшипник может быть проверен в соответствии с подтвержденными требованиями заказа.

Предлагаемые пункты проверки

Пункт проверки

Упаковка и доставка

Подшипник H4130E является компактным прецизионным компонентом и должен быть защищен от загрязнения, влаги, ударов и смешивания во время транспортировки.

Метод упаковки

Индивидуальная защитная упаковка, где доступна.

• Антикоррозийная и пыленепроницаемая обертка.
• Четкая идентификация номера детали.
• Внутренняя амортизация для предотвращения смещения.
• Прочный экспортный картон для международной транспортировки.
• Партийные этикетки для нескольких единиц.
• Внешняя упаковка в зависимости от веса и пункта назначения отправки.
• Комбинированная упаковка с другими запасными частями для SMT-станков по запросу.
• Варианты доставки

Способ доставки

Почему выбрать этот продукт

Распознаваемый номер детали FUJI H4130E.

• Ссылка на подшипник серии NSK 608.
• Компактные установочные размеры 8 × 22 × 7 мм.
• Конструкция с глубокой канавкой для плавной поддержки вращения.
• Защищенная конструкция для практической защиты от загрязнений.
• Подходит для планового и корректирующего обслуживания.
• Применим к совместимому оборудованию FUJI серии CP.
• Легко комбинируется с другими заказами запасных частей для SMT-станков.
• Четкий процесс проверки перед заказом.
• Поддержка международной упаковки и доставки.
• Принимаются запросы на небольшие партии и оптовые заказы.
• Технические фотографии могут быть проверены перед отправкой.
• Совместимость и заявление о товарных знаках

Названия, модели и номера деталей FUJI и NSK используются только для идентификации продукта и ссылки на совместимость. Если иное не подтверждено в предложении, ни одно заявление не должно толковаться как разрешение, аффилированность, одобрение или назначение соответствующими владельцами товарных знаков.

Внешний вид продукта, маркировка, упаковка, производственная партия, суффикс и характеристики могут отличаться. Совместимость должна быть подтверждена с использованием руководства по эксплуатации станка, маркировки оригинального подшипника, размеров старой детали, положения сборки и фотографий, предоставленных клиентом.

Продавец не должен описывать продукт как «оригинальный», «подлинный» или «авторизованный», если его источник и состояние не были проверены для конкретного предлагаемого запаса.

Часто задаваемые вопросы

1. Для чего используется подшипник FUJI H4130E?

Подшипник H4130E используется для поддержки вращательного движения в совместимых узлах SMT-станков FUJI. В зависимости от конфигурации станка он может работать с валом, роликом, кулачком, шкивом, трансмиссионным механизмом или другим вращающимся компонентом. Точное положение установки следует проверять в руководстве по деталям станка или подтверждать по снятому компоненту.

2. Каковы размеры подшипника NSK 608Z?

Стандартные размеры подшипника серии 608: внутренний диаметр 8 мм, наружный диаметр 22 мм, ширина 7 мм. Покупателям следует все же измерить старую деталь и проверить полный суффикс, поскольку подшипники с одинаковыми внешними размерами могут иметь разные защитные шайбы, внутренние зазоры, смазку и рабочие характеристики.

3. Совместим ли H4130E со всеми станками FUJI CP6 и CP7?

H4130E часто упоминается для некоторых станков CP6, CP642, CP643, CP7, CP742, CP743 и CP842. Однако совместимость не может быть гарантирована только по семейству станков. Пожалуйста, предоставьте точную модель станка, серийный номер, положение установки, маркировку старого подшипника и фотографии перед заказом.

4. В чем разница между 608Z и 608ZZ?

Оба обычно используют одинаковые базовые размеры 8 × 22 × 7 мм. Основное отличие заключается в конфигурации металлических защитных шайб. Обозначение Z обычно указывает на одну защитную шайбу, а ZZ — на защитные шайбы с обеих сторон. Дополнительные суффиксы могут указывать на зазор, смазку или детали, специфичные для производителя. Всегда сверяйте полную оригинальную маркировку.

5. Какая информация требуется для запроса предложения?

Пожалуйста, отправьте номер детали FUJI H4130E, полный код подшипника NSK, модель станка, требуемое количество, требование к состоянию продукта, страну назначения и четкие фотографии оригинального подшипника. Для срочных заказов также укажите ваш счет курьера или предпочтительный способ доставки.

Свяжитесь с нами

Ищете надежную замену подшипника для вашего SMT-станка FUJI?

Отправьте нам следующую информацию для точного подтверждения и предложения:

Номер детали FUJI.

• Полная маркировка подшипника NSK.
• Модель и серийный номер станка.
• Требуемое количество.
• Фотографии обеих сторон подшипника.
• Фотография места установки.
• Требование к состоянию продукта.
• Страна назначения и почтовый индекс.
• Предпочтительный способ доставки.
• Требуемая дата доставки.
• Наша команда по запасным частям для SMT-станков может помочь с идентификацией продукта, проверкой совместимости, подтверждением наличия на складе, планированием комбинированной доставки и международной доставкой.

Свяжитесь с нами сегодня для получения информации о ценах, наличии, техническом подтверждении и сопутствующих запасных частях для SMT-станков FUJI.
