Концевой датчик конвейера X для трафаретного принтера MPM125 с подтверждением положения

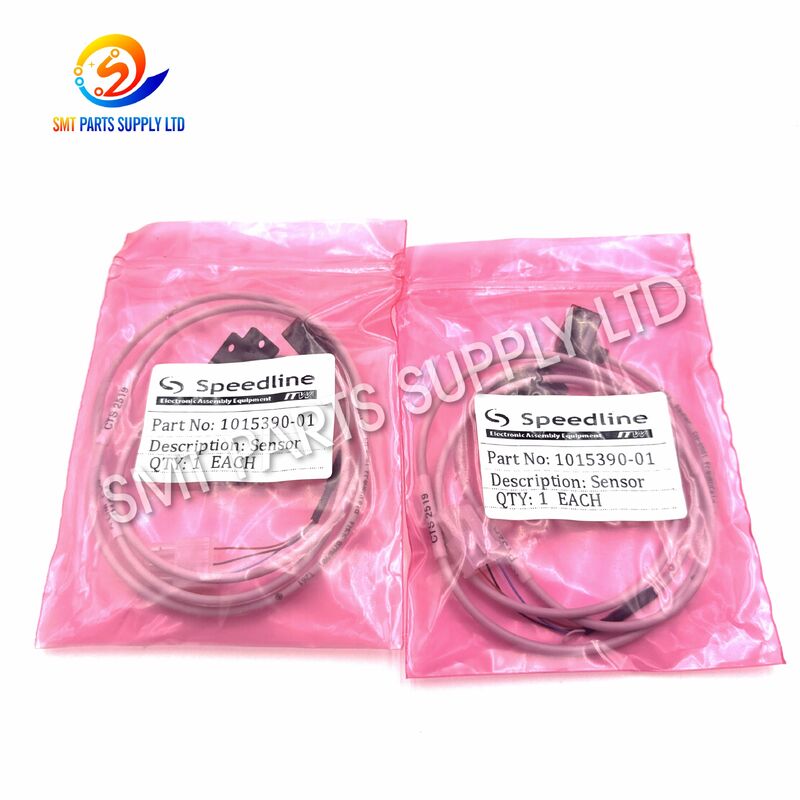

Датчик концевого положения конвейера X Speedline MPM 1015390-01 для принтера MPM125

Датчик концевого положения конвейера X Speedline MPM 1015390-01 представляет собой компонент обнаружения положения, специфичный для машины, предназначенный для системы перемещения конвейера трафаретного принтера MPM125. Установленный в назначенном положении концевого выключателя по оси X, датчик подает электрический коммутирующий сигнал, когда конвейерный механизм достигает своей определенной границы перемещения. Этот сигнал позволяет контроллеру машины идентифицировать конечное положение, остановить или обратить соответствующее движение и поддерживать контролируемую последовательность работы.

Правильно функционирующий концевой датчик важен для стабильной транспортировки плат, надежной инициализации машины и последовательного позиционирования конвейера. Когда оригинальный датчик поврежден, загрязнен, электрически нестабилен или механически смещен, принтер может отображать сигналы тревоги по положению, не завершать процесс возврата в исходное положение или прерывать нормальную передачу печатных плат.

Деталь с номером 1015390-01 поставляется в качестве запасной части для технического обслуживания и ремонта. Совместимость должна быть подтверждена по номеру детали, положению установки, внешнему виду разъема, монтажным размерам и конфигурации машины перед покупкой.

Конвейерная система перемещает печатные платы внутрь, через и из зоны печати. Ее движение должно оставаться в пределах контролируемого механического диапазона. Датчик концевого положения X действует как компонент ссылки на положение и защиты от превышения хода в этой последовательности движения.

Без надежного сигнала концевого положения система управления может не определить, достиг ли конвейерный механизм предполагаемой границы. Это может привести к повторным попыткам движения, аварийным сигналам машины, неполной инициализации, аномальному механическому контакту или прерыванию передачи печатных плат.

Датчик способствует нескольким важным функциям машины:

Датчик концевого положения конвейера X работает повторно всякий раз, когда машина инициализируется, регулирует положение конвейера или выполняет соответствующую последовательность движения. Длительное производственное использование может подвергнуть компонент вибрации, пыли, остаткам паяльной пасты, чистящим химикатам, движению кабеля и механическим ударам.

Неисправность датчика не всегда вызвана только самим датчиком. При устранении неисправностей также следует проверять проводку, разъемы, монтажные кронштейны, входы управления и механическое выравнивание.

Неисправный или неправильно отрегулированный датчик концевого положения конвейера X может вызывать один или несколько из следующих симптомов:

Эти симптомы также могут быть вызваны механическим заеданием, поврежденными кабелями, неправильными параметрами машины, ослабленными разъемами, неисправностями входной платы или проблемами с конвейерной сборкой. Перед заменой деталей следует провести полную проверку.

Замена неисправного или нестабильного концевого датчика может восстановить надежную обратную связь по положению конвейера и помочь машине завершить нормальную последовательность движения. Запасная часть должна соответствовать оригинальному датчику по электрическим характеристикам, физическим размерам, ориентации монтажа, конфигурации разъема и поведению при переключении.

Датчик концевого положения конвейера X Speedline MPM 1015390-01 предназначен для обеспечения практического решения по техническому обслуживанию для трафаретных принтеров MPM125, использующих соответствующий номер детали и конфигурацию конвейера.

Электрические характеристики, тип выхода, назначение контактов разъема, длина кабеля, расстояние обнаружения и монтажные размеры не должны выбираться только по внешнему виду. Различные версии датчиков могут иметь одинаковые корпуса, но использовать разные рабочие напряжения, логику вывода, схемы подключения или стандарты разъемов.

Для точной поставки предоставьте следующую информацию:

1. Полный номер детали, указанный на оригинальном компоненте.
2. Модель машины и серийный номер машины.
3. Четкие фотографии спереди, сзади, разъема, кабеля и этикетки.
4. Положение монтажа внутри конвейерной сборки.
5. Требуемое количество.
6. Существующее сообщение об ошибке, если имеется.

Датчик 1015390-01 в основном используется в системе управления положением конвейера указанной конфигурации трафаретного принтера MPM. Он подходит для отделов технического обслуживания, производственных предприятий SMT, компаний по ремонту оборудования и дистрибьюторов запасных частей, которым требуется замена соответствующего установленного компонента.

• Поставщики услуг по производству электроники.
• Производственные предприятия SMT.
• Заводы по сборке печатных плат.
• Команды технического обслуживания трафаретных принтеров.
• Компании по ремонту промышленной автоматизации.
• Восстановители подержанного оборудования SMT.
• Международные дистрибьюторы запасных частей SMT.
• Подрядчики технического обслуживания.

Датчик концевого положения конвейера X работает как часть системы обратной связи по управлению движением принтера. Когда конвейерный механизм движется к своей определенной границе по оси X, механическая цель, привод или обнаруживаемый объект приближаются к положению обнаружения.

Как только достигается требуемое условие активации, датчик изменяет свое состояние электрического выхода. Контроллер машины считывает это состояние через соответствующую входную цепь и определяет, что конвейер достиг ожидаемого концевого или референтного положения.

Затем контроллер может остановить соответствующее движение, изменить направление, завершить шаг возврата в исходное положение или перейти к следующему этапу рабочего цикла.

Концевой датчик не управляет напрямую двигателем конвейера. Он подает входной сигнал в систему управления машиной. Контроллер интерпретирует этот сигнал вместе с логикой программного обеспечения, командами двигателя, условиями синхронизации и другими входными сигналами безопасности.

По этой причине отсутствие сигнала концевого положения конвейера может исходить из нескольких областей:

• Сам датчик.
• Кабель датчика.
• Разъем.
• Жгут проводов.
• Клемма входа контроллера.
• Входная плата.
• Механическая цель.
• Монтажный кронштейн.
• Параметр машины или последовательность управления.

Правильный выбор требует большего, чем просто соответствие общего внешнего вида продукта. Промышленные датчики могут выглядеть одинаково, но использовать разную проводку, полярность выхода, назначение контактов разъема, диапазоны обнаружения или схемы монтажа.

Для получения самой быстрой котировки и минимизации риска выбора предоставьте:

Номер детали + Модель машины + Серийный номер + Фотографии оригинальной детали + Количество + Страна доставки

Пример формата запроса:

Требуемая деталь: Speedline MPM 1015390-01
Модель машины: MPM125
Применение: Положение концевого выключателя конвейера X
Количество: 2 шт.
Серийный номер машины: Доступен по запросу
Фотографии: Приложены фотографии спереди, этикетки, разъема, кабеля и положения монтажа

Перед заменой технические специалисты должны различать электрическую проблему датчика и механическую проблему движения.

Установка должна выполняться обученным персоналом по техническому обслуживанию, знакомым с трафаретными принтерами SMT и промышленными электрическими системами.

1. Остановите машину и следуйте процедуре электрической изоляции объекта.
2. Запишите положение существующего датчика перед снятием.
3. Сфотографируйте прокладку кабеля, ориентацию разъема, положение кронштейна и зазор до цели.
4. Проверьте номер запасной части и физическую конфигурацию.
5. Отсоедините оригинальный датчик, не дергая непосредственно за кабель.
6. Снимите крепежные винты и сохраните любые прокладки или кронштейны.
7. Установите запасной датчик в той же ориентации.
8. Проложите кабель подальше от движущихся частей, острых краев и зон с высокой температурой.
9. Надежно подключите разъем и убедитесь, что механизм блокировки задействован.
10. Восстановите питание в соответствии с утвержденными процедурами технического обслуживания.
11. Проверьте состояние датчика на экране диагностики машины или входа.
12. Медленно перемещайте конвейер в ручном режиме.
13. Убедитесь, что сигнал меняется в правильном положении.
14. Убедитесь, что конвейер останавливается до достижения опасного механического предела.
15. Завершите инициализацию машины и выполните несколько циклов передачи пустых плат.
16. После тестирования повторно проверьте крепежные винты и прокладку кабеля.

• Не модифицируйте разъем без подтверждения назначения контактов.
• Не устанавливайте датчик только по внешнему виду корпуса.
• Не тяните и не изгибайте кабель резко.
• Не допускайте удара движущейся цели по корпусу датчика.
• Не прилагайте чрезмерное усилие затяжки к пластиковым монтажным областям.
• Не изменяйте положение активации без записи исходной настройки.
• Не обходите сигнал концевого положения для нормального производства.
• Не подавайте непроверенное напряжение на датчик.
• Не используйте агрессивные растворители для корпуса датчика или кабеля.
• Не начинайте автоматическую работу до завершения ручной проверки.

Перед заменой датчика проверьте следующее:

После установки убедитесь:

• Датчик надежно закреплен.
• Цель приближается к правильной зоне обнаружения.
• Состояние входа последовательно меняется.
• Сигнал стабилен при движении кабеля.
• Конвейер останавливается в предполагаемом месте.
• Принтер нормально завершает инициализацию.
• Передача печатных плат происходит без аномальных прерываний.
• Не появляется новых сигналов тревоги датчика, конвейера или безопасности.
• Кабель остается свободным от всех движущихся компонентов.
• Машина последовательно выполняет несколько циклов.

Регулярная проверка может выявить проблемы с датчиком до того, как они приведут к полной остановке машины.

Соответствующий интервал проверки зависит от использования машины, условий на заводе, стандартов технического обслуживания и предыдущей истории отказов.

Ссылка 1015390-01 позволяет командам технического обслуживания искать определенную запасную часть машины, а не выбирать универсальный датчик без достаточной информации о совместимости.

Компонент используется для обнаружения заданного предельного перемещения конвейера по оси X и предоставления требуемого статуса положения системе управления машиной.

Надежный сигнал датчика помогает принтеру подтвердить свое референтное положение во время запуска и восстановиться после сигналов тревоги, связанных с конвейером.

Замена подтвержденного неисправного датчика может исключить повторное тестирование нестабильного компонента и позволить техническим специалистам продолжить проверку более широкой конвейерной системы.

Производственные предприятия, эксплуатирующие оборудование MPM, могут иметь на складе проверенные критически важные датчики для сокращения времени экстренного ремонта.

Продукт может быть предложен для электронных заводов, сервисных компаний по оборудованию и дистрибьюторов запасных частей SMT, которым требуется международная доставка.

Каждый поставляемый компонент должен быть проверен в соответствии с требованиями заказа и доступными условиями тестирования.

Поскольку версии машин могут отличаться, окончательная совместимость остается зависимой от установленной конфигурации клиента.

Датчик должен быть упакован для защиты корпуса датчика, кабеля и разъема от ударов, сжатия, влаги и электростатического воздействия во время транспортировки.

1. Визуальный осмотр перед упаковкой.
2. Защитная обертка вокруг корпуса датчика.
3. Кабель уложен без сильных изгибов.
4. Разъем защищен от ударов и загрязнения.
5. Индивидуальная внутренняя упаковка.
6. Этикетка с идентификационным номером детали.
7. Усиленный внешний картон для международной транспортировки.
8. Дополнительная защита в зависимости от количества и пункта назначения отгрузки.

Доступные методы доставки могут включать международную экспресс-доставку, авиаперевозки, консолидированную доставку или доставку вместе с другими запасными частями SMT.

Чтобы получить точную котировку, отправьте следующие данные:

Датчик 1015390-01 обнаруживает заданный предельный ход конвейера по оси X и отправляет сигнал положения в систему управления принтера. Этот сигнал поддерживает остановку конвейера, подтверждение референтного положения, инициализацию машины и нормальную последовательность передачи печатных плат.

Нет. Совместимость не может быть предположена для каждого принтера MPM. Деталь указана для указанного применения конвейера MPM125, но перед заказом следует проверить серийный номер машины, разъем, кабель, схему монтажа и номер установленной детали.

Проверьте индикатор датчика или состояние входа машины при ручном перемещении конвейера. Также проверьте выравнивание цели, разъем, кабель, питание и вход контроллера. Датчик может работать правильно, в то время как сломанный кабель или неисправная входная цепь не позволяют контроллеру получить его сигнал.

Предоставьте номер детали 1015390-01, модель машины, серийный номер, требуемое количество, страну доставки и четкие фотографии оригинального датчика. На фотографиях должны быть видны разъем, кабель, этикетка, монтажные отверстия и положение установки.

Внешнее сходство не подтверждает совместимость. Замена должна соответствовать требуемому напряжению, поведению выхода, назначению контактов разъема, схеме кабеля, характеристикам обнаружения, монтажным размерам и положению активации. Неправильный датчик может вызвать сигналы тревоги, повреждение проводки или ненадежную работу конвейера.

SMT PARTS SUPPLY LTD. поставляет запчасти для трафаретных принтеров, запасные части для SMT-машин, датчики, двигатели, платы управления, компоненты конвейеров, питатели, сопла и расходные материалы для оборудования для производства электроники.

Для быстрой котировки, пожалуйста, отправьте:

• Номер детали: 1015390-01
• Модель машины: MPM125
• Фотографии оригинального компонента
• Серийный номер машины
• Требуемое количество
• Страна доставки
• Ожидаемая дата доставки
• Другие запасные части, необходимые для той же машины

Наш отдел продаж проверит ссылку на продукт, наличие, требования к упаковке и варианты доставки в соответствии с вашим запросом.

Свяжитесь с нами сегодня для получения информации о ценах, проверке совместимости, доставке и комбинированных котировках запасных частей SMT.
