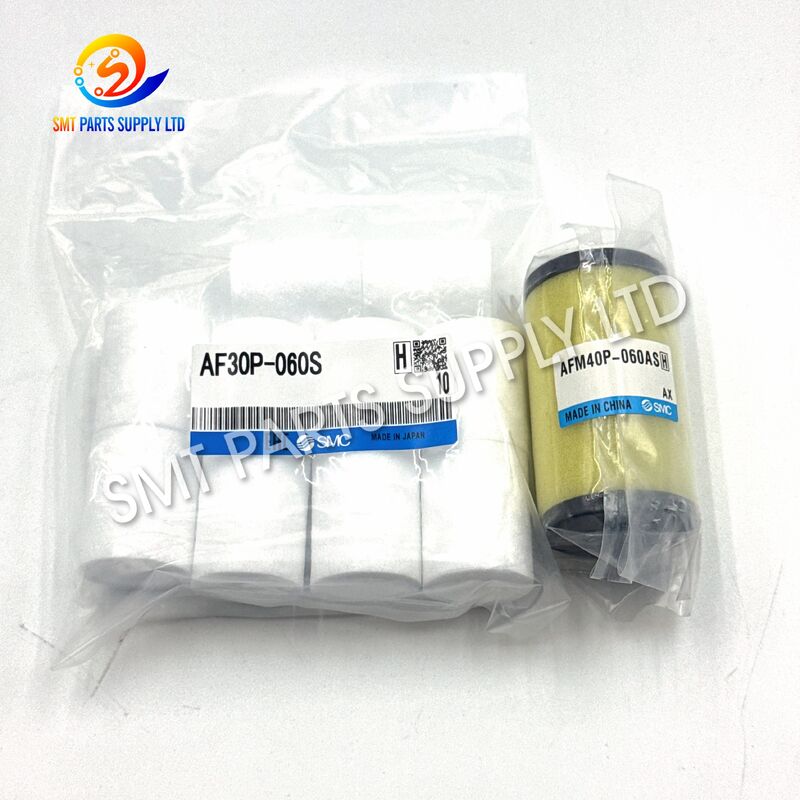

SMC AF30P-060S AFM40P-060AS 5 μm 0,3 μm Набор фильтрующих элементов для фильтрации частиц сжатого воздуха и масляного тумана

SMC AF30P-060S AFM40P-060AS 5 мкм 0,3 мкм AF30 AFM40 Набор фильтрующих элементов

Комплект фильтрующих элементов SMC AF30P-060S и AFM40P-060AS предназначен для профилактического обслуживания систем подготовки сжатого воздуха, используемых в производственном оборудовании SMT, автоматизированных сборочных линиях, инспекционных машинах, пневмоинструменте и системах промышленного управления. AF30P-060S служит фильтрующим элементом с номинальным размером 5 мкм для воздушных фильтров серии AF30, а AFM40P-060AS представляет собой элемент в сборе, используемый с туманоотделителями серии AFM40. В официальной справочной информации SMC AF30P-060S указан как сменный фильтрующий элемент для оборудования AF30 и указан AFM40P-060AS для моделей туманоотделителей AFM40 и AFM40-06.

При совместном использовании в правильно сконфигурированной линии очистки воздуха эти элементы обеспечивают поэтапную фильтрацию. Первая ступень удаляет более крупные твердые загрязнения и конденсированные примеси, а вторая ступень обеспечивает более тонкое отделение тумана. В технической информации SMC указано номинальное значение 5 мкм для стандартной фильтрации AF и номинальное значение 0,3 мкм для сепараторов тумана AFM.

Данное изделие поставляется в виде комплекта сменных элементов, а не в виде полного воздушного фильтра, регулятора, чаши, корпуса, сливного клапана или узла пневматической очистки.

В официальном веб-каталоге SMC AFM40P-060AS описывается как «элемент в сборе», а AF30P-060S идентифицируется как фильтрующий элемент для оборудования серии AF30.

Сжатый воздух может содержать пыль, частицы ржавчины, конденсированную влагу, компрессорное масло, мусор труб и другие загрязнения. Эти примеси могут перемещаться по заводской воздушной сети и попадать в прецизионные пневматические компоненты.

В производственных средах SMT пневматические устройства часто управляют погрузочно-разгрузочными работами компонентов, работой механизма подачи, созданием вакуума, движением сопла, перемещением платы, зажимом, подъемом и позиционированием. Даже небольшое количество загрязнений может повлиять на реакцию и надежность этих систем.

Фильтрующий элемент следует проверять при появлении одного или нескольких из следующих условий:

Эти симптомы также могут быть вызваны утечкой, неисправностью регулятора, повреждением уплотнений, закупоркой трубок, проблемами компрессора или неправильными настройками машины. Перед выяснением причины следует проверить всю пневматическую систему.

Комплекты AF30P-060S и AFM40P-060AS представляют собой практичное решение по техническому обслуживанию систем очистки воздуха, требующих как общей фильтрации, так и отделения тумана.

AF30P-060S обычно устанавливается в соответствующий корпус воздушного фильтра AF30 в качестве первичной ступени фильтрации. Его номинальный уровень фильтрации 5 мкм предназначен для удаления обычных загрязнений сжатого воздуха до того, как воздух достигнет компонентов более тонкой очистки. В документации SMC стандартная номинальная степень фильтрации для фильтрации воздуха общего назначения указана в 5 мкм.

AFM40P-060AS устанавливается в соответствующий корпус туманоотделителя AFM40. SMC указывает номинальную степень фильтрации 0,3 мкм для сепараторов тумана серии AFM и указывает AFM40P-060AS в качестве подходящего узла элемента для моделей AFM40.

При правильном выборе и установке комбинация может помочь:

Давление, температура, пропускная способность воздушного потока, размер порта и конфигурация дренажа определяются комплектом фильтра или туманоотделителя, а не только сменным элементом.

Перед покупкой проверьте полную модель, напечатанную на корпусе установленного фильтра. В разных поколениях, суффиксах, региональных спецификациях и конфигурациях по специальному заказу могут использоваться разные чаши, уплотнения или детали для обслуживания.

Всегда проверяйте, требуются ли при замене отдельные уплотнения, уплотнительные кольца чаши или другие детали для обслуживания.

Комплект фильтров может использоваться в системах очистки сжатого воздуха, обслуживающих широкий спектр пневматического оборудования.

Пригодность зависит от установленной модели фильтра SMC и требований к качеству воздуха последующего оборудования.

Сжатый воздух сначала поступает в корпус воздушного фильтра AF30, в котором находится элемент AF30P-060S.

Этот элемент помогает отделять более крупные примеси из воздушного потока. Загрязнения могут включать трубную окалину, ржавчину, пыль и конденсат. Удаленная жидкость и мусор собираются в чаше фильтра согласно конструкции всего узла.

Номинальная ступень фильтрации 5 мкм подходит для общей подготовки сжатого воздуха и обеспечивает защиту входной части более тонкой ступени отделения тумана.

После первичной фильтрации сжатый воздух поступает в корпус туманоотделителя AFM40, в котором находится элементный блок AFM40P-060AS.

Более тонкая структура фильтра улавливает более мелкие частицы и масляный туман, которые могут пройти через стандартный воздушный фильтр первичной очистки. Согласно информации о продукте SMC, серия AFM имеет номинальную степень фильтрации 0,3 мкм.

Фактический заказ может варьироваться в зависимости от конструкции машины, характеристик качества воздуха и полной модульной конфигурации SMC.

Правильное подтверждение номера детали имеет важное значение. Фильтрующий элемент, который выглядит похожим, может иметь другую длину, диаметр, конструкцию крепления, степень фильтрации или конструкцию уплотнения.

Проверьте паспортную табличку или напечатанный код на корпусе фильтра.

Примеры полезной информации включают в себя:

Не путайте эти два элемента.

AF30P-060S не заменяет AFM40P-060AS, а AFM40P-060AS не заменяет AF30P-060S.

Заказывайте полный комплект, если в машине используется как воздушный фильтр AF30, так и туманоотделитель AFM40.

Заказывайте отдельный элемент, если обслуживание требует только один корпус фильтра.

При замене элемента проверьте:

Для более быстрой проверки предложения и совместимости предоставьте:

• Четкая фотография всего фильтра в сборе.
• Фотография этикетки модели корпуса.
• Фотография снятого элемента.
• Необходимое количество для каждого номера детали.
• Марка и модель машины.
• Страна доставки и почтовый индекс.
• Требуемая дата доставки.
• Предпочтение отдельным предметам или комплектам.

Обслуживание фильтра должно выполняться обученным персоналом, знакомым с пневматическими системами.

Никогда не открывайте чашу фильтра под давлением.

1. Убедитесь, что подача воздуха отключена и все остаточное давление сброшено.
2. Снимите чашу в соответствии с процедурой производителя фильтра.
3. Соблюдайте направление установки существующего элемента.
4. Аккуратно извлекайте использованный элемент, чтобы предотвратить попадание мусора в корпус.
5. Осмотрите чашу, уплотнение, перегородку и внутренние поверхности.
6. Очистите многоразовые компоненты утвержденным методом.
7. Не используйте чистящие средства, которые могут повредить пластиковые чаши или уплотнения.
8. Установите новый элемент в той же ориентации, что и правильный исходный компонент.
9. Установите чашу на место и полностью зафиксируйте запирающий механизм.
10. Постепенно восстанавливайте давление воздуха.
11. Проверьте наличие утечек вокруг чаши и уплотнений.
12. Подтвердите нормальное давление на выходе и воздушный поток.
13. Запишите дату замены и часы работы машины.

Перед установкой обратитесь к официальному руководству по эксплуатации полной модели фильтра.

Срок службы фильтра зависит от качества сжатого воздуха, часов работы, расхода воздуха, концентрации масла, влажности, состояния компрессора и заводской чистоты трубопроводов. Один интервал замены не может быть установлен для каждой производственной линии.

Каждый заказ фильтрующего элемента можно проверить в соответствии с подтвержденной спецификацией покупки.

Состояние продукта, происхождение торговой марки, производственная партия, тип упаковки и имеющаяся документация должны быть подтверждены в официальном предложении.

Не извлекайте элемент из защитной упаковки до момента установки. Храните его в чистом, сухом месте, вдали от масла, растворителей, прямых солнечных лучей и тяжелых предметов.

Перед размещением заказа подтвердите следующую информацию:

№ AF30P-060S — это фильтрующий элемент первичной очистки номиналом 5 мкм, используемый с корпусом воздушного фильтра AF30. AFM40P-060AS — это узел элемента с номинальным диаметром 0,3 мкм, используемый с туманоотделителем AFM40. Они выполняют разные функции фильтрации и не являются взаимозаменяемыми.

Нет. В стандартный комплект входит один сменный элемент AF30P-060S и один сменный элемент AFM40P-060AS в сборе. Корпуса фильтров, чаши, регуляторы, сливы, монтажные кронштейны, манометры и соединительное оборудование не входят в комплект поставки, если это не указано отдельно в предложении.

Его можно использовать, когда машина SMT или ее заводская линия очистки воздуха оснащены совместимыми корпусами фильтров AF30 и AFM40. Перед заказом подтвердите полную модель корпуса, код установленного элемента и конфигурацию пневмосистемы машины.

Частота замены зависит от качества воздуха, состояния компрессора, времени работы, влажности, расхода воздуха и уровня загрязнения. Проверяйте элементы во время профилактического обслуживания и заменяйте их в случае повреждения, насыщения, сильного загрязнения или неприемлемой потери давления.

Пожалуйста, предоставьте полную модель корпуса фильтра, фотографии паспортной таблички и существующих элементов, марку машины, модель машины, необходимое количество и пункт назначения. Фотографии чаши и внутренней монтажной конструкции также полезны, если исходная этикетка неясна.

В официальных справочниках SMC AF30P-060S указан как сменный элемент для фильтрации серии AF30, а AFM40P-060AS — как соответствующий элемент в сборе для сепараторов тумана AFM40 и AFM40-06. В технической документации SMC указано 5 мкм как стандартный уровень фильтрации AF и 0,3 мкм как уровень фильтрации туманоотделителя AFM.

Поскольку полные коды моделей фильтров могут включать разные поколения и дополнительные суффиксы, совместимость следует подтверждать по полному коду корпуса, а не только по внешнему виду.
