Yamaha KLW-M711S-A2 Precision Mechanical SMT Nozzle Head Rod для YSM20R с управляемым движением сопла

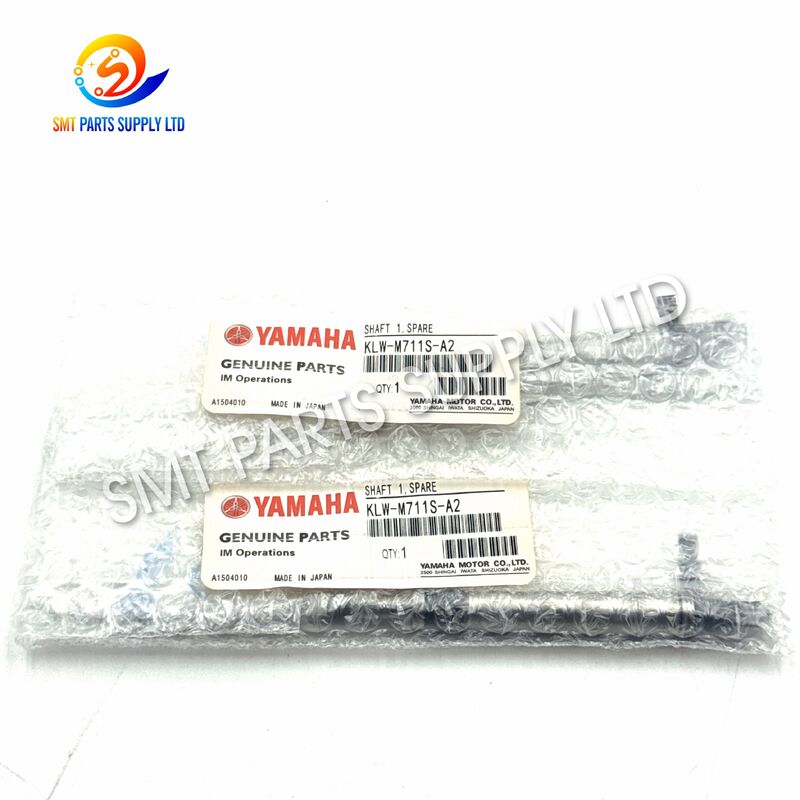

Yamaha KLW-M711S-A2 Вал 1 Стержень головки сопла для YSM20R

Стержень головки сопла Yamaha KLW-M711S-A2 Shaft 1 — это прецизионная механическая запчасть, разработанная для совместимых операций по техническому обслуживанию установочной головки YSM20R. Установленный в механизме перемещения сопла вал помогает контролировать контролируемое вертикальное движение во время захвата, переноса, распознавания и размещения электронных компонентов.

Длительное производство, столкновения сопел, загрязнение поверхности, недостаточное техническое обслуживание, износ подшипников или неправильная установка могут привести к появлению царапин, изгибу, износу или затруднению перемещения оригинального вала. Эти условия могут способствовать нестабильному ходу сопла, повторяющимся ошибкам захвата, ненормальной вибрации, нестабильной высоте размещения и ненужным простоям машины.

KLW-M711S-A2 подходит для заводов SMT, поставщиков услуг по производству электроники, отделов технического обслуживания, компаний по ремонту машин и международных дистрибьюторов запасных частей. Поскольку конструкции головки и модификации деталей могут отличаться, покупатели должны подтвердить полный номер детали, положение вала 1, конфигурацию машины, фотографии снятых деталей и необходимое состояние поставки перед размещением заказа.

Вал сопла совершает повторяющееся механическое движение во время каждого цикла размещения. При крупносерийном производстве деталь может совершать тысячи движений за каждую рабочую смену. На его рабочее состояние могут постепенно влиять трение, загрязнение, удары, износ окружающих компонентов или неправильное обслуживание.

Вал, который больше не движется свободно, может повлиять на всю последовательность захвата и укладки. Однако подобные симптомы также могут быть вызваны поврежденной форсункой, изношенным подшипником, слабой пружиной, загрязненным держателем, утечкой вакуума, неисправностью клапана, неправильной калибровкой или нестабильностью питателя. Перед заменой рекомендуется провести полную проверку.

Механизм головки сопла следует проверять при возникновении одного или нескольких из следующих условий:

• Вал сопла не движется плавно при ручном осмотре.
• Сопло медленно возвращается после движения вниз.
• Повторяющиеся ошибки захвата происходят на нескольких позициях питателя.
• Высота размещения становится непостоянной.
• Головка издает необычный механический шум или вибрацию.
• На валу появляются видимые царапины или следы износа.
• Форсунка имеет чрезмерный боковой зазор.
• Производительность вакуумного захвата меняется после движения головы.
• На машине появляются повторяющиеся сигналы тревоги, связанные с форсунками.
• После очистки производительность размещения временно улучшается.
• Произошло столкновение сопла или поломка компонента.
• Головной механизм кажется более тугим, чем в других положениях.

Эти симптомы не являются автоматическим подтверждением неисправности вала. Перед заказом запасных частей следует оценить всю механическую и вакуумную систему.

Замена изношенного, погнутого, поцарапанного или загрязненного вала KLW-M711S-A2 может помочь восстановить механическое движение совместимого узла установочной головки.

Правильно подобранная замена может помочь:

• Восстановите более плавное движение сопла.
• Уменьшите аномальное механическое сопротивление.
• Улучшите стабильность возврата форсунки.
• Уменьшите вибрацию, вызванную поврежденными поверхностями вала.
• Поддержка стабильного подбора компонентов.
• Повышение эффективности обслуживания.
• Сократите незапланированные простои оборудования.
• Не допускайте продолжения работы с погнутым валом.
• Защищайте соответствующие подшипники и держатели от вторичного повреждения.
• Создайте надежный запас запасных частей для экстренных случаев.

Точные размеры вала, допуски, марка материала, обработка поверхности и различия в ревизиях должны быть проверены с использованием утвержденной технической документации или снятого компонента. Неподтвержденные значения размеров не должны использоваться в качестве стандартов покупки или установки.

Подобный внешний вид не подтверждает взаимозаменяемость. Другой суффикс может указывать на версию конструкции, положение вала, расположение канавок, обработку поверхности, конструкцию держателя или совместимую конфигурацию головки.

Прежде чем заменить один код на другой, подтвердите:

• Полный номер детали.
• Положение вала 1 или вала 2.
• Модель машины.
• Серийный номер машины.
• Модель размещения головы.
• Структура канавок и пазов.
• Верхний и нижний концы вала.
• Положения подшипников и воротников.
• Размеры снятой детали.
• Информация о перечне деталей машины.
• Фотографии товара с разных ракурсов.
• Предыдущие модификации машины.

Стержень головки сопла вала 1 KLW-M711S-A2 используется для обслуживания и ремонта совместимых механизмов установочной головки SMT.

• Заводы по производству SMT.
• Поставщики услуг по производству электроники.
• Компании по сборке печатных плат.
• Производители автомобильной электроники.
• Заводы по производству бытовой электроники.
• Производители светодиодного освещения.
• Производители оборудования промышленного контроля.
• Производители медицинской электроники.
• Отделы технического обслуживания машин.
• Компании по ремонту SMT оборудования.
• Предприятия по восстановлению бывшего в употреблении оборудования.
• Международные дистрибьюторы запасных частей SMT.
• Региональные центры технического обслуживания.

Вал является частью механической системы наведения внутри установочной головки. Он поддерживает контролируемое движение сопла, когда машина берет компоненты из устройств подачи и помещает их на печатную плату.

Правильно установленный вал помогает поддерживать:

• Плавный спуск сопла.
• Стабильный возврат сопла.
• Контролируемый контакт с компонентом.
• Стабильное механическое выравнивание.
• Уменьшение бокового движения.
• Снижение ненормальной вибрации.
• Повторяемая операция размещения головки.
• Упрощение устранения неполадок машины.

Вал работает вместе с соплом, держателем, подшипником, манжетой, пружиной, уплотнением, вакуумным каналом, клапаном, датчиком, камерой и системой калибровки. Замена только вала может не решить проблему, если другие сопутствующие компоненты повреждены.

Каждый заказ должен поставляться в соответствии с подтвержденным номером детали, состоянием, количеством, включенными компонентами и методом упаковки.

Для проверенных бывших в употреблении или восстановленных продуктов в предложении должно быть указано:

• Реальное косметическое состояние.
• Видимые следы использования.
• Статус проверки или тестирования.
• Входящие в комплект аксессуары.
• Условия гарантии.
• Доступные фотографии товара.
• Способ упаковки.

Проверьте каждую букву, цифру и суффикс установленного компонента. KLW-M711S-A2 не следует выбирать только потому, что он похож на версии A0, B0 или B2.

Укажите полную модель машины и серийный номер. Информация о модели машины помогает сузить сферу применения, но сама по себе может оказаться недостаточной.

В одной и той же серии машин могут использоваться разные конфигурации головок. Предоставьте этикетку головки, код сборки или четкие фотографии установки.

Убедитесь, что необходимая детальВал 1. Вал 2 или другие позиции могут использовать другую конструкцию.

Определите, требует ли ремонт:

• Только вал.
• Вал и подшипник.
• Вал и держатель.
• Вал с пружиной и воротником.
• Полная сборка головки вала.
• Полный комплект для ремонта головки.

Предоставьте четкие фотографии, показывающие:

• Целый вал.
• Оба вала концы.
• Пазы и пазы.
• Положение воротника.
• Контактная площадка подшипника.
• Опознавательные знаки.
• Направление установки.
• Соответствующий держатель.
• Поврежденный участок.
• Размещение-расположение головы.

Осмотрите сопло, подшипник, держатель, пружину, манжету, уплотнение, вакуумный канал и клапан. Повторное использование поврежденных сопутствующих деталей может привести к преждевременному выходу нового вала из строя.

Четко укажите необходимое условие:

Для срочных запросов предоставьте:

• Страна назначения.
• Почтовый индекс.
• Требуемое количество.
• Ожидаемая дата доставки.
• Предпочтительный курьер или способ доставки.
• Требования к импортным документам.

Заводы, эксплуатирующие несколько машин YSM, должны иметь на складе подтвержденные критически важные детали головок. Проверенный аварийный инвентарь помогает сократить время простоя при необходимости международных перевозок.

Рекомендуется профессиональная установка квалифицированным специалистом по техническому обслуживанию SMT.

1. Остановите машину в соответствии с утвержденной процедурой остановки.
2. При необходимости изолируйте электрическую и пневматическую энергию.
3. Переместите головку в безопасное положение для обслуживания.
4. Запишите исходную ориентацию вала и последовательность сборки.
5. Используйте чистые инструменты, подходящие для прецизионных компонентов головки.
6. Аккуратно снимите насадку и сопутствующие компоненты.
7. Осмотрите старый вал на наличие износа, изгибов и царапин.
8. Проверьте подшипники, держатели, кольца, пружины и уплотнения.
9. Очистите место установки утвержденным методом.
10. Сравните новую деталь со снятым валом.
11. Подтвердите полный номер детали и положение вала 1.
12. Установите замену, не ударяя по валу.
13. Соберите все сопутствующие компоненты в правильном порядке.
14. Перед работой проверьте плавность ручного перемещения.
15. Безопасно восстановите мощность машины и подачу воздуха.
16. При необходимости выполните инициализацию или калибровку.
17. Проверьте работу сопла и производительность вакуума.
18. Запустите пробное размещение на контролируемой скорости.
19. Проверьте результаты захвата, распознавания, высоты и размещения.
20. Возвращайте машину в производство только после стабильной работы.

• Не устанавливайте явно изогнутый вал.
• Не ударяйте по точным поверхностям металлическими инструментами.
• Не смешивайте компоненты Вал 1 и Вал 2.
• Не используйте неодобренную смазку.
• Не используйте повторно поврежденные подшипники или держатели.
• Не вставляйте в сборку неподходящий вал с силой.
• Не обходите защиту машины.
• Не продолжайте производство, если сохраняется аномальное сопротивление.
• Не думайте, что подобные суффиксы взаимозаменяемы.
• Следуйте документации по техническому обслуживанию оборудования.

Вал можно защитить с помощью:

1. Индивидуальная чистая внутренняя упаковка.
2. Влагостойкая защита, где это необходимо.
3. Мягкая амортизация вокруг точных поверхностей.
4. Индивидуальная коробка с четкой маркировкой.
5. Усиленная внешняя экспортная коробка.
6. Дополнительная поддержка сборных отправлений.

• Не допускайте изгиба во время транспортировки.
• Избегайте царапин на поверхности.
• Уменьшите урон от столкновения.
• Защищайте от пыли и влаги.
• Держите разные модели отдельно.
• Сохраните этикетки с номерами деталей.
• Упростите приемочный контроль.
• Поддержка международной экспресс-доставки.

№ KLW-M711S-A2 обычно обозначается как запасной вал 1. Подшипники, держатели, пружины, манжеты, уплотнения и другие компоненты головки включены только в том случае, если это четко указано в предложении.

Укажите полную модель машины, серийный номер, тип установочной головки, номер установленной детали, положение вала 1 и четкие фотографии. Сравнение удаленного компонента — самый безопасный метод подтверждения.

Не следует предполагать прямую замену. Различные суффиксы могут обозначать другую ревизию, положение вала, структуру канавок или конфигурацию головки. Перед заменой подтвердите все детали конструкции.

Возможные симптомы включают ограниченное движение, медленный возврат, ненормальную вибрацию, чрезмерный зазор, видимые царапины, повторяющиеся ошибки захвата, несоответствующую высоту установки или механические проблемы после столкновения сопла.

Прежде чем вернуть машину в полную эксплуатацию, проверьте ручное перемещение, блокировку сопла, состояние подшипников, установку пружины, вакуумный датчик, калибровку головки, качество распознавания, высоту размещения и результаты пробного производства.

СМТ ПАРТС СУППЛИ ЛТД.

Пожалуйста, отправьте следующую информацию для быстрого и точного расчета:

• Название продукта и полный номер детали.
• Модель машины и серийный номер.
• Тип размещения головки.
• Требуемое количество.
• Положение вала.
• Требуемое состояние товара.
• Четкие фотографии снятого компонента.
• Фотографии места установки.
• Сопутствующие поврежденные детали.
• Страна назначения и почтовый индекс.
• Стандартные или срочные требования к доставке.

Наш отдел продаж рассмотрит заявку и предоставит доступное состояние, рекомендации по совместимости, расценки, время выполнения, детали упаковки, информацию о гарантии и варианты доставки.

В случае срочной поломки машины четко укажите требуемую дату поставки и прикрепите фотографии этикетки детали, конструкции вала, установочной головки и поврежденного участка.

Yamaha, YSM20R и все указанные номера продуктов являются товарными знаками или идентификаторами, принадлежащими их соответствующим владельцам. Они используются только для описания приложений совместимости и обслуживания.

Если это прямо не указано в предложении, этот список не подразумевает авторизации, принадлежности или одобрения со стороны производителя оборудования. Перед покупкой покупатели должны проверить совместимость, используя документацию на машину, установленный компонент, полный номер детали, положение вала и конфигурацию головки.
