Прямоугольное сопло FUJI 2AGKNY010600 8.4x1.8 для машины размещения SMT

Сопло FUJI 2AGKNY010600 8,4x1,8 прямоугольное для установщика SMT

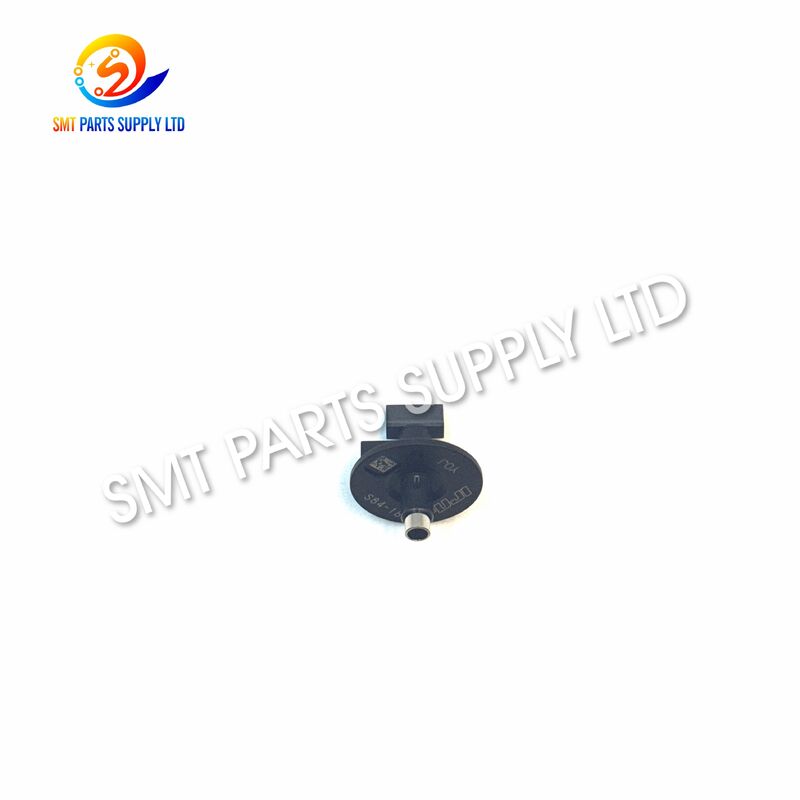

2AGKNY010600 8,4 x 1,8 мм предназначено для совместимыхустановочных головок NXT H04S для применений, требующих увеличенной прямоугольной поверхности захвата. Благодаряспецификации захвата 8,4 x 1,8 мм, это сопло обеспечивает более длинный профиль контакта для подходящих удлиненных электронных компонентов во время автоматизированной сборки SMT.Сопло работает совместно с вакуумной системой установочной головки для захвата компонентов с питателей, поддержания стабильной силы удержания во время высокоскоростного перемещения и точного отпускания деталей в запрограммированных позициях на печатной плате. По сравнению с более короткими прямоугольными соплами, длина захвата 8,4 мм может обеспечить большую площадь контакта, если корпус компонента имеет достаточную плоскую поверхность.

Сопло 2AGKNY010600 подходит для производственной замены, профилактического обслуживания и складского запаса запасных частей. При выборе всегда следует учитывать поверхность захвата компонента, конфигурацию установочной головки и текущий эталон сопла перед установкой.

Причина

Почему более крупные прямоугольные компоненты могут требовать специального сопла?

Электронные компоненты значительно различаются по длине, ширине, структуре поверхности и центру тяжести.

Когда удлиненный компонент обрабатывается соплом с недостаточной площадью контакта, компонент может стать менее стабильным во время быстрого движения машины.

Типичные симптомы могут включать:

Смещение компонента после захвата

• Вращение во время переноса
• Нестабильные показания вакуума
• Повторные ошибки захвата
• Падение компонента
• Изменение положения установки
• Правильно выбранное прямоугольное сопло помогает увеличить полезный контакт с компонентом, сохраняя при этом вакуумное уплотнение.

Износ сопла при высокоскоростном производстве SMT

Установочные сопла работают непрерывно во время производства.

При длительной эксплуатации ряд условий может повлиять на производительность:

Состояние

Решение

Прямоугольное сопло

2AGKNY010600 8,4 x 1,8 ммпредлагает подходящий вариант замены, когда требуется такая геометрия захвата.Его удлиненный прямоугольный наконечник предназначен для обеспечения контролируемого контакта по более длинной поверхности компонента.

Для наилучших производственных результатов:

Подтвердите существующий номер детали сопла.

1. Проверьте конфигурацию головки H04S.
2. Сравните новые и существующие профили сопла.
3. Осмотрите поверхность захвата компонента.
4. Проверьте вакуумный канал перед установкой.
5. Установите сопло правильно.
6. Выполните тестирование захвата на низкой скорости.
7. Проверьте стабильность компонента во время движения.
8. Проведите производство тестовых печатных плат.
9. Возобновите нормальное производство после проверки.
10. Технические характеристики

Параметр

Номер детали

Его не следует выбирать просто потому, что оно больше. Компонент должен иметь достаточную плоскую поверхность для полного контакта с соплом.

Применение

Сборка печатных плат

Сопло подходит для автоматизированного производства печатных плат с использованием совместимых конфигураций головки NXT H04S.

Оно может поддерживать обработку подходящих компонентов, где более длинная прямоугольная область захвата является преимуществом.

Потребительская электроника

Применимое производство может включать:

Цифровая электроника

• Умная бытовая техника
• Потребительские платы управления
• Электронные модули
• Коммуникационные устройства
• Автомобильная электроника

Производство автомобильных печатных плат часто требует высокой повторяемости и стабильной обработки компонентов.

Правильный выбор сопла помогает поддерживать стабильный захват при непрерывной высокообъемной работе.

Промышленная электроника

Подходящие применения могут включать производство:

Промышленные платы управления

• Модули автоматизации
• Встроенные системы
• Силовая электроника
• Контроллеры машин
• Производство EMS

Производители EMS часто работают с несколькими моделями печатных плат.

Наличие нескольких размеров сопел помогает производственным бригадам реагировать на различные корпуса компонентов и программы клиентов.

Как это работает

1. Установка

Сопло монтируется на совместимую установочную головку H04S и подключается к вакуумной цепи машины.

2. Позиционирование захвата

Машина перемещает головку к запрограммированному положению питателя.

3. Контакт с компонентом

Прямоугольный наконечник приближается к выбранной верхней поверхности компонента.

4. Активация вакуума

Вакуум проходит через сопло и создает силу удержания.

5. Подъем компонента

Компонент поднимается с питателя, оставаясь прикрепленным к соплу.

6. Перенос

Головка перемещает компонент к печатной плате.

Более длинная поверхность захвата может помочь обеспечить стабильную обработку, если геометрия компонента совместима.

7. Распознавание

Машина выполняет необходимое распознавание компонента и коррекцию положения.

8. Установка

Компонент перемещается к запрограммированным координатам печатной платы и опускается в положение.

9. Отпускание

Вакуум отключается, и сопло переходит к следующему циклу установки.

Как выбрать

Подтвердите номер детали

Для этого сопла:

2AGKNY010600

Код сопла

Подтвердите код сопла

Y0J

Головка

Подтвердите головку

NXT H04S

Различные установочные головки могут использовать разные конфигурации сопел.

Проверьте поверхность захвата

Компонент должен обеспечивать достаточный плоский контакт для

прямоугольного профиля 8,4 x 1,8 мм.Не допускайте перекрытия соплом:

Выводов компонента

• Выступающих краев
• Углублений
• Клемм
• Неровных поверхностей
• Оцените стабильность компонента

Для более длинных компонентов учитывайте как площадь захвата, так и центр тяжести.

Лучшая точка захвата должна обеспечивать сбалансированную обработку во время ускорения, распознавания и установки.

Контрольный список выбора

Проверить

Регулярное обслуживание сопла помогает предотвратить ненужные перебои в работе линии SMT.

Осмотрите сопло на предмет:

Блокировки вакуума

• Накопления пыли
• Деформации наконечника
• Износа поверхности
• Физических повреждений
• Аномального загрязнения
• Используйте подходящие процедуры очистки сопла и избегайте агрессивных инструментов, которые могут изменить геометрию прецизионного наконечника.

Запасные сопла следует хранить отдельно в защитной упаковке.

Часто задаваемые вопросы

В1: Каковы характеристики сопла FUJI 2AGKNY010600?

2AGKNY010600 Y0J — это прямоугольное установочное сопло с профилем захвата 8,4 x 1,8 мм для совместимых установочных головок NXT H04S.

В2: Почему стоит выбрать прямоугольное сопло 8,4 мм?

Его более длинный профиль контакта подходит для совместимых удлиненных компонентов, которые обеспечивают достаточную плоскую поверхность захвата и требуют стабильного вакуумного удержания во время переноса.

В3: Как подтвердить совместимость?

Проверьте существующий номер детали, модель головки H04S, размеры сопла и поверхность захвата компонента. Четкие фотографии текущего сопла также могут помочь в проверке модели.

В4: Когда следует заменить сопло?

Замену следует рассмотреть, когда сопло имеет видимый износ, деформацию, постоянную блокировку, нестабильную работу вакуума или повторяющиеся ошибки захвата после очистки.

В5: Могу ли я заказать несколько моделей сопел вместе?

Да. Отправьте требуемые номера деталей, количество и информацию о машине, чтобы можно было рассчитать стоимость аналогичных моделей сопел вместе.

Свяжитесь с нами

Ищете

прямоугольное сопло FUJI 2AGKNY010600 Y0J 8,4 x 1,8 мм?Пожалуйста, отправьте нам:

Номер детали

• Серия машины
• Модель установочной головки
• Требуемое количество
• Фотографии существующего сопла
• Дополнительные требования к запасным частям SMT
• Свяжитесь с нами для получения информации о ценах, наличии и подтверждении продукта.
