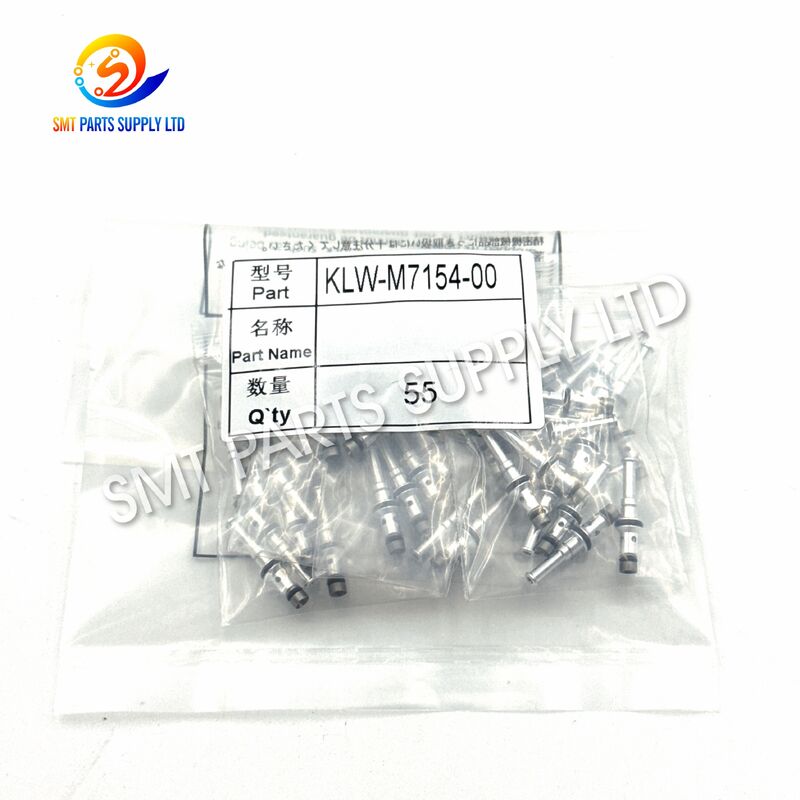

Yamaha KLW-M7154-00 BIT Вакуумный клапан с медным ядром для сбора компонентов SMT на машинах YSM10 YSM20 YSM20R

Электромагнитный клапан вакуумного генератора Yamaha KLW-M7154-00 BIT с медным сердечником представляет собой компактный компонент пневматического управления, разработанный для совместимых машин YSM10, YSM20 и YSM20R SMT. Установленный внутри вакуумной системы машины или пневматической системы установочной головки, он помогает контролировать циклы всасывания и выпуска, необходимые для захвата и размещения электронных компонентов.

Во время производства установочное сопло должно быстро создавать вакуум, надежно удерживать каждый компонент во время движения головки и точно освобождать его в запрограммированном положении печатной платы. Загрязненный, изношенный, протекающий или медленно реагирующий клапан может стать причиной нестабильного всасывания, сигналов тревоги об отсутствии компонентов, задержки выпуска, падения компонентов или повторяющихся простоев машины.

KLW-M7154-00 подходит для профилактического обслуживания, срочного ремонта оборудования, обслуживания монтажной головки и учета запасных частей. Перед заказом клиенты должны сравнить полный номер детали, маркировку BIT, разъем, расположение пневматических портов, монтажные размеры, модель машины и фотографии оригинальных компонентов, чтобы убедиться в правильной конфигурации.

Проблемы с вакуумным захватом являются распространенными проблемами технического обслуживания оборудования для поверхностного монтажа. Однако не каждая неисправность подборщика вызвана повреждением сопла. Клапан вакуумного генератора, электромагнитный механизм переключения, пневматические трубки, фильтры, разъемы, датчики и качество сжатого воздуха — все это может повлиять на результат.

Когда KLW-M7154-00 загрязняется, изнашивается, засоряется, становится электрически нестабильным или механически медленным, установочное сопло может не получать правильный уровень вакуума в требуемое время.

Электромагнитный клапан генератора вакуума следует проверять, когда на машине наблюдается одно или несколько из следующих состояний:

• Частые сигналы тревоги об отсутствии компонентов.
• Уменьшенное всасывание сопла.
• Падение компонентов при движении головы.
• Компоненты, оставшиеся прикрепленными к соплу после установки.
• Задержка выпуска компонентов.
• Прерывистая работа звукоснимателя.
• Различная производительность вакуума в зависимости от положения головы.
• Повторяющиеся вакуумные или пневматические сигналы тревоги.
• Ненормальный шум утечки воздуха.
• Повышенный расход сжатого воздуха.
• Изменение производственных показателей после длительной эксплуатации.
• Неисправность подборщика продолжается после очистки форсунок.
• Реакция на вакуум становится медленнее, чем обычно.
• Простои машины, вызванные повторяющимися ручными сбросами.

Поскольку некоторые компоненты могут вызывать схожие симптомы, техническим специалистам следует проводить систематический осмотр перед заменой клапана.

Если проверка подтвердит, что существующий компонент управления вакуумом неисправен, его замена на правильно подобранный клапан KLW-M7154-00 может помочь восстановить стабильные характеристики всасывания и выпуска.

Правильно выбранный и правильно установленный вакуумный клапан может помочь:

• Восстановите стабильное всасывание сопла.
• Улучшите согласованность подбора компонентов.
• Уменьшите количество ошибок, связанных с отсутствием компонентов.
• Уменьшите падение компонентов во время движения.
• Улучшите скорость реакции всасывания.
• Поддержка точного выпуска компонентов.
• Сведите к минимуму повторные остановки машины.
• Повысьте эффективность обслуживания установочной головки.
• Уменьшите ненужную замену форсунок.
• Улучшите общее использование линии.
• Поддержка стабильного высокоскоростного производства.
• Сократить время аварийного ремонта.
• Улучшите планирование технического обслуживания запасных частей.
• Поддерживайте стабильное качество укладки в течение длительных производственных циклов.

Замена клапана сама по себе не устранит неисправности, вызванные засоренными форсунками, поврежденными фильтрами, негерметичными трубками, нестабильным давлением сжатого воздуха, неисправными датчиками, проблемами с платой управления или неправильными настройками машины. Полная проверка системы остается необходимой.

Подобные вакуумные компоненты могут иметь почти идентичный внешний вид при использовании разных рабочих напряжений, разъемов, монтажных кронштейнов, направлений воздушных отверстий, характеристик потока или внутренних конструкций.

Прежде чем разместить заказ, подтвердите все следующее:

1. Полный номер детали: KLW-M7154-00.
2. Маркировка корпуса БИТ.
3. Модель машины.
4. Тип размещения головки.
5. Оригинальная форма разъема.
6. Расположение контактов разъема.
7. Количество пневматических портов.
8. Размер и направление порта.
9. Положение монтажного отверстия.
10. Габаритные размеры изделия.
11. Направление кабеля или провода.
12. Дополнительная конфигурация кронштейна.
13. Серийный номер машины, если он доступен.
14. Фотографии снятого компонента.
15. Требуемое состояние и количество товара.

Информация о совместимости предоставляется в качестве ссылки на покупку. Версии машины, конфигурации головок, региональные спецификации и предыдущие модификации могут создавать различия между оборудованием, использующим одно и то же название модели.

Клапан поддерживает пневматическую последовательность, необходимую для того, чтобы сопло извлекало электронные компоненты из устройств подачи ленты, лотков, устройств подачи палочек или других систем подачи компонентов.

После захвата стабильный вакуум удерживает компонент во время движения установочной головки. В запрограммированной координате печатной платы клапан помогает выпустить вакуум, чтобы компонент можно было разместить на площадке для паяльной пасты.

KLW-M7154-00 можно использовать при обслуживании совместимых установочных головок, испытывающих слабое всасывание, задержку выпуска, утечку воздуха, прерывистый вакуум или повторяющиеся сигналы тревоги срабатывания.

Заводы, эксплуатирующие несколько машин YSM, могут хранить сертифицированные клапаны в качестве деталей для профилактического обслуживания. Плановая замена может снизить риск неожиданных остановок производства.

Для производственных линий, где простой оборудования напрямую влияет на график поставок, наличие правильно идентифицированного запасного клапана может сократить время ремонта.

Массовое производство часто меняет размер, форму, вес и упаковку компонентов. Стабильная реакция на вакуум помогает поддерживать надежную работу захвата при работе с различными продуктами.

Поставщикам услуг по производству электроники требуется гибкое оборудование для размещения для частой смены производства. Надежные пневматические компоненты обеспечивают стабильную производительность и сокращают количество непредвиденных простоев.

Компонент может поддерживать линии SMT, производящие платы управления для бытовой техники, средств связи, дисплеев, интеллектуальных устройств и другой бытовой электроники.

Производство печатных плат в автомобильной промышленности требует постоянного контроля процесса и отслеживаемого технического обслуживания. Правильная идентификация деталей и тестирование после замены помогают поддерживать организованные процедуры управления оборудованием.

Подходящие области применения включают производство SMT для источников питания, контроллеров, модулей автоматизации, промышленных датчиков, контрольно-измерительных приборов, оборудования безопасности и систем связи.

Компании по техническому обслуживанию могут использовать KLW-M7154-00 для ремонта машин клиентов, обслуживания монтажных головок, ремонта оборудования и поддержки запасных частей.

Дистрибьюторы запчастей SMT могут поставлять эту модель клиентам в Европе, Северной Америке, Юго-Восточной Азии и на других рынках производства электроники.

Чистый и сухой сжатый воздух поступает в пневмосистему машины. Прежде чем попасть в компонент контроля вакуума, воздух должен пройти через правильную систему фильтрации и регулирования.

Машина размещения посылает электрическую команду в соответствии с запрограммированной последовательностью захвата и размещения. Клапан должен среагировать в нужный момент.

После получения управляющего сигнала электромагнитный механизм меняет путь внутреннего воздушного потока. Этот процесс переключения управляет схемой создания вакуума.

Поток воздуха через вакуумную систему создает отрицательное давление в установочном сопле. Сопло контактирует с компонентом и удерживает его за счет всасывания.

Машина может использовать датчики давления или вакуума, чтобы подтвердить правильность выбора компонента. Нестабильная работа клапана может привести к неудачному подтверждению.

Установочная головка перемещает компонент из положения подачи в сторону печатной платы. Стабильный вакуум необходим для предотвращения падения, смещения, вращения или неправильного выравнивания компонента.

В запрограммированной координате размещения машина меняет сигнал клапана. Вакуум сбрасывается, поэтому компонент отделяется от сопла.

Этот процесс постоянно повторяется на протяжении всего производства. Даже небольшая задержка срабатывания может повлиять на тысячи циклов установки, что делает состояние клапана важным для стабильной производительности производства.

Правильный выбор снижает риск установки, задержки производства и ненужные возвраты.

Для точного расчета укажите:

• Номер детали: KLW-M7154-00.
• Модель машины: YSM10, YSM20 или YSM20R.
• Тип размещающей головки, если таковой имеется.
• Требуемое количество.
• Требуемое состояние товара.
• Страна назначения и почтовый индекс.
• Фотографии оригинального клапана.
• Четкое изображение этикетки с номером детали.
• Фотографии разъема и пневмопорта.
• Любая срочная потребность в доставке.
• Запрошенный метод проверки.
• Дополнительные детали SMT, необходимые в одной поставке.

Фотографии необходимо предоставлять в следующих случаях:

• Оригинальная этикетка повреждена.
• Видна только часть номера модели.
• Машина была модифицирована.
• Старый компонент имеет дополнительный кронштейн.
• Ориентация разъема выглядит другой.
• Покупатель сравнивает несколько аналогичных клапанов.
• Машина ранее ремонтировалась с использованием подменной детали.
• Серийный номер оборудования недоступен.
• Требуемое рабочее напряжение не определено.
• Клиенту необходимо подтверждение перед оптовым заказом.

Установка должна выполняться обученным обслуживающим персоналом SMT.

• Остановите машину в соответствии с утвержденными процедурами.
• Отключите основной источник питания.
• Отключите подачу сжатого воздуха.
• Сбросьте оставшееся пневматическое давление.
• Запишите исходное положение клапана.
• Сфотографируйте все трубки и разъемы.
• Подтвердите номер запасной части.
• Подготовьте чистые и подходящие инструменты.
• Защищайте открытые пневматические порты от загрязнения.
• Убедитесь, что заменяемая конфигурация соответствует удаленному компоненту.

• Не тяните и не перекручивайте электрические провода.
• Не применяйте силу к разъему в нужном положении.
• Убедитесь в правильности соединения трубки с портом.
• Не допускайте попадания пыли и масла в воздушные каналы.
• Перед затягиванием винтов совместите монтажные отверстия.
• Затягивайте крепления равномерно.
• Избегайте чрезмерного момента затяжки.
• Не сгибайте и не пережимайте пневматические трубки.
• Убедитесь, что клапан не мешает движущимся частям.
• Сохраняйте исходное направление установки.

• Постепенно восстанавливайте подачу сжатого воздуха.
• Проверьте все соединения на предмет утечек.
• Восстановите питание и проверьте управляющий сигнал.
• Проверьте переключение клапана.
• Проверьте производительность вакуума сопла.
• Запустите проверку подбора компонентов.
• Подтвердите нормальный выпуск компонента.
• Следите за машиной на наличие сигналов тревоги.
• Завершите контролируемое пробное производство.
• Запишите дату замены и положение головки.

Не вставляйте острые металлические предметы в отверстия клапана. Не используйте неподходящие чистящие средства. Несанкционированная разборка может повредить внутренние уплотнения, катушки, пружины или прецизионные воздушные каналы.

Доступные процедуры проверки могут различаться в зависимости от заявленного состояния продукта.

Клиенты со специальными стандартами проверки должны указать свои требования до подтверждения заказа.

Корпус клапана, разъем и пневматические порты требуют соответствующей защиты во время международных перевозок.

1. Проверьте идентификацию продукта.
2. Защитите открытые пневматические порты.
3. Поместите компонент в чистый защитный пакет.
4. При необходимости добавьте антистатическую защиту.
5. Оберните клапан прокладочным материалом.
6. Избегайте прямого давления на разъем.
7. Поместите изделие в прочную внутреннюю коробку.
8. Добавьте ударопрочный материал вокруг внутренней коробки.
9. Прикрепите четкую этикетку с номером детали.
10. Надежно запечатайте внешнюю коробку.

Варианты доставки могут быть организованы в зависимости от количества заказа, пункта назначения, срочности доставки, размера упаковки и предпочтений клиента.

Полная модель KLW-M7154-00 используется для проверки запросов, проверки, упаковки и доставки.

Клиенты могут предоставить для сравнения информацию о машине, фотографии исходных компонентов, детали разъемов, расположение пневматических портов и размеры.

Подходит для экстренной замены одного предмета, регулярного технического обслуживания или закупки партийных запасов.

Продукт предназначен для обслуживания SMT-оборудования, обслуживания монтажных головок, ремонта вакуумных систем и управления запасными частями.

Индивидуальная защита помогает снизить риск повреждения разъема, порта и корпуса во время международной перевозки.

Клиенты могут объединить запрос на клапан с требованиями к питателям, соплам, фильтрам, датчикам, двигателям, ремням, цилиндрам, кабелям, платам и другим деталям машин SMT.

KLW-M7154-00 используется в пневматической системе управления вакуумом совместимых машин SMT. Он помогает контролировать всасывание и освобождение сопла во время захвата, транспортировки и размещения электронных компонентов.

Деталь обычно выбирается для приложений YSM10, YSM20 и YSM20R. Однако версии машины и конфигурации установочной головки могут отличаться, поэтому необходимо подтвердить исходный клапан, разъем, порты, размеры и информацию о машине.

Укажите полный номер детали, модель машины, тип головки, этикетку оригинальной детали, фотографию разъема, фотографию пневматического порта, фотографию положения установки, необходимое количество и пункт доставки. Настоятельно рекомендуется физическое сравнение.

Возможные симптомы включают слабое всасывание, периодические ошибки захвата, падения компонентов, задержку выпуска, постоянный вакуум, утечку воздуха, ненормальный пневматический шум, повторяющиеся сигналы тревоги вакуума или перерывы в производстве после проверки насадки и фильтров.

Подобный внешний вид не гарантирует совместимости. В разных моделях могут использоваться разные напряжения, характеристики воздушного потока, разъемы, монтажные размеры, пневматические порты, кронштейны или внутренние конструкции. Всегда проверяйте полный номер детали и физическую конфигурацию.

Свяжитесь с нашим отделом продаж, чтобы узнать о наличии товара, ценах, состоянии продукта, вариантах проверки, деталях упаковки и организации международной доставки.

Для быстрого и точного расчета, пожалуйста, предоставьте:

• Модель продукта: KLW-M7154-00.
• Модель машины и конфигурация головки.
• Требуемое количество.
• Требуемое состояние товара.
• Страна назначения и почтовый индекс.
• Четкие фотографии оригинального компонента.
• Детали соединителя и пневмопорта.
• Ожидаемый график поставок.
• Необходимая документация по проверке.
• Другие детали машины SMT необходимы в том же порядке.

Наша команда рассмотрит вашу информацию и предоставит соответствующее предложение на поставку на основе подтвержденной модели, конфигурации, количества и требований к доставке.
