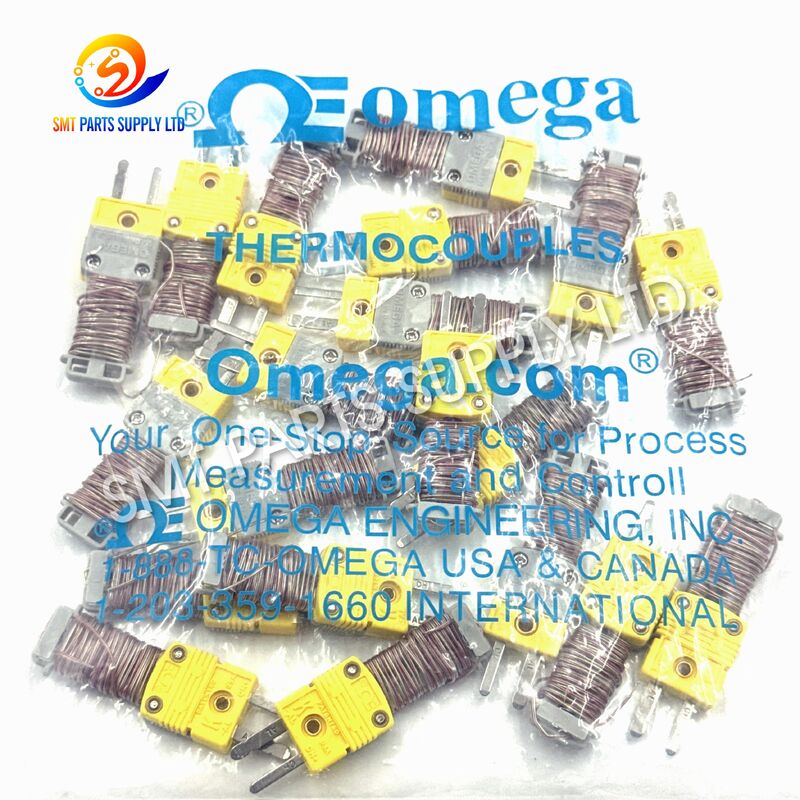

ОМЕГА TEC-REC-GEC Тип K вытягиваемый термопарный кабель с пружинным намотным вытягиваемым дизайном и миниатюрными мужскими разъемами

OMEGA TEC-REC-GEC Выдвижной удлинительный кабель для термопар типа Kпредназначен для увеличения расстояния соединения между совместимыми термопарами типа K и приборами для измерения температуры. Его пружинная конструкция обеспечивает дополнительный рабочий диапазон при выдвижении и возвращении в компактную форму после использования, помогая уменьшить путаницу кабелей вокруг производственного оборудования, лабораторных столов, станций термического профилирования и зон технического обслуживания.

Оснащенный миниатюрными разъемами для термопар на обоих концах, кабель обеспечивает быстрое подключение к совместимым миниатюрным гнездовым разъемам без повторной заделки проводов. Он подходит для термопрофилометров, портативных термометров, регистраторов температурных данных, испытательных приборов, панелей управления и оборудования промышленного мониторинга.

Модели типа K обычно доступны в короткой и удлиненной конфигурациях, что позволяет пользователям выбирать подходящий кабель в соответствии с требуемым рабочим расстоянием. Кабель предназначен для передачи сигнала и должен использоваться вместе с совместимым сенсорным датчиком типа K или узлом термопары.

Позиционирование продукта

Этот продукт не является автономным датчиком температуры. Это удлинитель термопары, используемый для передачи термоэлектрического сигнала от разъема датчика типа K на совместимый измерительный прибор.

Причина

Недостаточная длина вывода термопары

Во многих производственных и лабораторных применениях исходный провод термопары недостаточно длинный, чтобы дотянуться до измерительного прибора. Датчик может быть установлен внутри машины, испытательного приспособления, климатической камеры, зоны доступа к печи оплавления, нагревательной платформы или станции мониторинга процесса.

Размещение прибора слишком близко к технологическому процессу может создать неудобства в эксплуатации или подвергнуть прибор ненужному нагреву, вибрации, загрязнению или механическому риску.

Неорганизованные прямые кабели

Длинные прямые кабели могут создать ненужный беспорядок вокруг рабочих станций и производственного оборудования. Незакрепленные кабели могут запутаться, застрять под оборудованием, быть повреждены операторами или случайно выдернуты во время тестирования.

Втягивающийся кабель помогает поддерживать чистоту рабочей зоны, поскольку удлиняется только необходимая длина кабеля.

Неправильный выбор удлинительного провода

Для цепей термопар требуются совместимые материалы проводников. Использование обычного медного провода или удлинительного кабеля, предназначенного для термопар другого типа, может привести к появлению дополнительных электрических спаев и повлиять на точность измерений.

В системе термопар типа K следует использовать совместимый датчик типа K, удлинительный кабель типа K, разъем типа K и вход прибора типа K.

Частая замена проводки

Повторное подключение оголенных проводов термопары требует времени и может привести к ослаблению клемм, обратной полярности, повреждению проводников или неправильной установке.

Миниатюрные штекерные разъемы обеспечивают более быстрый и удобный способ подключения для повседневного измерения температуры и операций по техническому обслуживанию.

Проблемы совместимости разъемов

Доступны разъемы термопар разных размеров, типов и типов калибровки. Разъем может выглядеть похожим, но при этом быть несовместимым с установленной розеткой.

Перед заказом пользователи должны подтвердить:

• Тип калибровки термопары.
• Размер корпуса разъема.
• Пол разъема.
• Положительная и отрицательная полярность.
• Требуемая длина кабеля.
• Конфигурация входа оборудования.
• Рабочая температура вокруг кабеля.

Общие проблемы и результаты

Решение

Втягивающийся кабель для термопар OMEGA TEC-REC-GEC представляет собой практичное решение для приложений, требующих гибкого расширения сигнала типа K и улучшенной организации кабеля.

Его пружинная конструкция может выдвигаться в зависимости от рабочего расстояния и убираться, когда инструмент приближается к точке измерения. Это уменьшает ненужную длину кабеля на столе, полу или производственном оборудовании.

Миниатюрные штекерные разъемы на обоих концах позволяют осуществлять прямую установку, если подключенные устройства имеют совместимые миниатюрные гнездовые разъемы типа K. Такая конструкция исключает повторное заделывание незакрепленных проводов термопары и упрощает настройку оборудования.

Основные преимущества решения

Почему стоит выбрать выдвижной кабель термопары

Втягивающийся кабель особенно полезен в случаях, когда измерительный прибор часто перемещают. Он сочетает в себе дальность действия более длинного удлинительного кабеля с удобством хранения компактной кабельной сборки.

По сравнению с фиксированным прямым кабелем, спиральная конструкция может помочь:

• Уменьшите количество незакрепленных кабелей вокруг рабочих станций.
• Повысьте удобство хранения.
• Сведите к минимуму ручное связывание кабелей.
• Поддержка временного тестирования на разных позициях.
• Уменьшите случайный контакт с близлежащим оборудованием.
• Содержите станцию ​​измерения температуры в порядке.
• Улучшите управляемость во время обслуживания машины.
• Упростите транспортировку между местами проведения испытаний.

Технические характеристики

Важное уведомление о температуре

Изоляция выдвижного кабеля рассчитана примерно на 105 градусов Цельсия, поэтому она должна оставаться вне зон, температура которых превышает эту температуру. Используйте подходящий высокотемпературный зонд-термопару или провод внутри нагреваемой технологической зоны.

Сравнение моделей

Сравнение выбора

Сравнение типов термопар

Тип удлинительного кабеля термопары должен соответствовать калибровке датчика и прибора. Совместимость физических разъемов сама по себе не гарантирует правильных результатов измерений.

Ключевые особенности продукта

Выдвижная пружинная конструкция

Гибкая спиральная конструкция выдвигается только тогда, когда требуется дополнительное рабочее расстояние. После использования кабель возвращается к своей первоначальной компактной форме, что помогает улучшить управление и хранение кабеля.

Совместимость термопар типа K

Кабель предназначен для использования в измерительных цепях термопар типа K. Согласование калибровки кабеля с датчиком и прибором помогает обеспечить надежную передачу сигнала.

Миниатюрные штекерные разъемы

Оба конца оснащены миниатюрными разъемами для термопар. Эта конфигурация подходит для совместимых миниатюрных розеток, установленных на приборах, адаптерах, панелях или других узлах расширения.

Два варианта длины

Более короткая модель подходит для настольных приборов, компактных машин и лабораторных испытаний. Более длинная модель обеспечивает дополнительную доступность для производственных линий, крупного оборудования, удаленных регистраторов данных и приложений по техническому обслуживанию.

Гибкое позиционирование инструментов

Кабель позволяет расположить измерители температуры и инструменты для измерения температурного профиля вдали от точки измерения, что облегчает доступ и помогает защитить чувствительное оборудование от тепла или механических помех.

Аксессуар многоразового подключения

Вставная конструкция позволяет выполнять повторную установку и снятие без частого заделки проводов. Это полезно для групп технического обслуживания, инженеров-технологов, лаборантов и специалистов по контролю качества.

Приложение

Термическое профилирование в печи оплавления

Кабель можно использовать в совместимой системе термического профилирования, если профилировщик, соединительная панель или адаптер имеют миниатюрные гнездовые разъемы для термопар типа K.

Это может помочь:

• Проверка процесса перекомпоновки.
• Оценка температурной кривой.
• Сравнение зон духовки.
• Проверка настройки процесса.
• Тестирование повторяемости профиля.
• Проверка переналадки производства.
• Профилактическое обслуживание.
• Термическое устранение неисправностей.

Втягивающийся кабель должен оставаться за пределами зон, температура которых превышает указанный номинал. Внутри нагреваемой камеры следует использовать подходящий высокотемпературный зонд или провод термопары.

Производство электроники SMT

Контроль температуры необходим во время сборки печатной платы. Кабель может поддерживать временное или съемное измерение температуры во время:

• Настройка процесса пайки оплавлением.
• Оценка нагрева печатной платы.
• Температурное тестирование компонентов.
• Проверка температуры светильника.
• Проверка процесса предварительного нагрева.
• Обслуживание машины.
• Валидация производственной линии.
• Инженерный выборочный контроль.

Лабораторные температурные испытания

Компактная спиральная конструкция подходит для лабораторий, где один прибор используется на нескольких испытательных позициях. Операторы могут удлинить кабель во время измерения и позволить ему втянуться после испытания.

Типичное лабораторное использование включает:

• Подключение термометра.
• Тестирование регистратора данных.
• Сравнение датчиков.
• Поддержка калибровки.
• Экологические испытания.
• Измерение нагревательной пластины.
• Тестирование разработки продукта.
• Мониторинг исследовательского оборудования.

Техническое обслуживание промышленного оборудования

Специалисты по техническому обслуживанию могут использовать кабель для подключения портативного счетчика к панели термопары или точке подключения датчика, установленной на оборудовании.

Подходящее оборудование может включать в себя:

• Промышленные печи.
• Сушильное оборудование.
• Упаковочное оборудование.
• Системы отопления.
• Температурные камеры.
• Производственные приспособления.
• Аппаратура управления технологическими процессами.
• Испытательные машины.

Контроль качества и инспекция

Кабель полезен для временной проверки температуры во время входного контроля, проверки процесса, тестирования первого изделия, ремонта оборудования и проверок качества.

Таблица приложений

Как это работает

Термопара производит небольшое электрическое напряжение, когда измерительный спай подвергается воздействию разницы температур. Измерительный прибор преобразует это напряжение в значение температуры в соответствии с выбранной калибровкой термопары.

Втягивающийся удлинительный кабель не генерирует сигнал температуры. Вместо этого он передает сигнал между цепью датчика типа K и измерительным прибором.

Рабочий процесс

1. Зонд-термопара типа K измеряет температуру в точке измерения.
2. Термопара генерирует небольшое напряжение, связанное с разницей температур.
3. Удлинительный кабель передает сигнал термопары на подключенный прибор.
4. Миниатюрные разъемы обеспечивают съемные электрические соединения.
5. Измеритель температуры или профилировщик обрабатывает сигнал типа K.
6. Измеренное значение отображается, записывается или анализируется.
7. После испытания кабель втягивается в компактную спиральную форму.

Таблица прохождения сигналов

Важность правильной полярности

Разъемы термопары имеют положительные и отрицательные клеммы. Обратная полярность может привести к уменьшению отображаемой температуры при повышении фактической температуры.

До операции:

• Определите положительную клемму.
• Определите отрицательную клемму.
• Правильно выровняйте разъем.
• Вставляйте разъем без чрезмерного усилия.
• Проверьте реакцию прибора.
• При необходимости проверьте показания с помощью известного эталона.

Важность соответствия типов термопар

Следующие компоненты должны быть совместимы:

Использование термопар смешанного типа может привести к появлению дополнительных спаев и ошибок измерений.

Как выбрать

Шаг 1. Подтвердите тип термопары

Выбирайте этот кабель только в том случае, если датчик и измерительный прибор предназначены для термопар типа K.

Не выбирайте продукт только по цвету или внешнему виду разъема. Подтвердите точную калибровку, указанную на имеющемся кабеле, разъеме, датчике или этикетке оборудования.

Шаг 2. Подтвердите размер разъема

В изделии используются миниатюрные разъемы термопар. Миниатюрные и стандартные разъемы не являются взаимозаменяемыми напрямую.

Проверять:

• Размеры корпуса разъема.
• Размеры штифта.
• Размеры розетки.
• Маркировка типа разъема.
• Спецификация входного оборудования.
• Существующий размер разъема кабеля.

Шаг 3. Подтвердите пол соединителя

Описанная конфигурация имеет штекерные разъемы на обоих концах. Оба подключенных устройства должны иметь совместимые гнездовые разъемы.

Шаг 4. Выберите длину кабеля

Выбирайте более короткую модель, если:

• Оборудование находится близко к точке измерения.
• Кабель в основном используется на испытательном стенде.
• Компактное хранение имеет важное значение.
• Требуемое удлинение находится в пределах примерно 5 футов.
• Инструмент часто перевозят.

Выбирайте более длинную модель, если:

• Инструмент должен находиться дальше от машины.
• Кабель используется вокруг крупного производственного оборудования.
• Оператору необходим дополнительный диапазон перемещения.
• Требуемое удлинение находится в пределах примерно 20 футов.
• Должна быть подключена удаленная панель или регистратор.

Шаг 5: Подтвердите рабочую температуру

Втягивающийся кабель обычно используется за пределами технологической зоны с самой высокой температурой.

Для высокотемпературных применений:

• Держите выдвижную секцию вдали от прямых источников тепла.
• Используйте высокотемпературный зонд внутри камеры.
• Избегайте контакта с нагревательными элементами.
• Избегайте контакта с расплавленным припоем.
• Не допускайте воздействия горячих выхлопных газов.
• Проверьте температуру окружающей среды вокруг кабеля.
• Не превышайте номинал изоляции кабеля.

Шаг 6. Подтвердите модель оборудования

Укажите точную модель термопрофилометра, измерителя температуры, регистратора данных или испытательного прибора. Информация об оборудовании помогает подтвердить интерфейс разъема и тип входа термопары.

Шаг 7: Подтвердите заявку

Для разных применений могут потребоваться разные длины кабелей, расположение разъемов, изоляционные материалы или температурные характеристики.

Пожалуйста, предоставьте:

• Модель измерительного оборудования.
• Тип датчика термопары.
• Фотографии существующих разъемов.
• Требуемая длина во втянутом состоянии.
• Требуемая увеличенная длина.
• Максимальная температура окружающей среды.
• Среда применения.
• Требуемое количество.
• Место доставки.
• Особые требования к упаковке.

Контрольный список выбора

Инструкции по установке

1. Убедитесь, что датчик термопары, кабель и прибор относятся к типу K.
2. Переключите прибор в режим измерения типа К.
3. Перед установкой проверьте кабель и разъемы.
4. Убедитесь, что подключенные розетки представляют собой миниатюрные гнезда для термопар.
5. Правильно совместите положительные и отрицательные клеммы.
6. Вставьте разъемы прямо в гнезда.
7. Не вставляйте разъем с силой в несовместимое гнездо.
8. Расположите спиральный кабель вдали от движущихся частей машины.
9. Держите кабель вдали от острых краев и горячих поверхностей.
10. Вытягивайте кабель медленно и равномерно.
11. Не тяните кабель непрерывно на максимальную длину.
12. Убедитесь, что отображаемая температура изменяется нормально.
13. Сравните показания с известным эталоном, когда точность имеет решающее значение.
14. Перед хранением дайте кабелю втянуться.
15. Храните кабель в чистом и сухом месте.

Рекомендации по техническому обслуживанию

Поиск неисправностей

Часто задаваемые вопросы

1. Может ли этот кабель самостоятельно измерять температуру?

Нет. Данное изделие представляет собой удлинительный кабель для термопар и не содержит первичного измерительного спая. Его необходимо подключить к совместимому термопарному зонду типа K и прибору для измерения температуры типа K.

2. Можно ли использовать этот кабель с термопрофилировщиком печи оплавления?

Да, если термопрофилировщик, адаптер или соединительная панель имеют совместимые миниатюрные гнездовые входы типа K. Перед заказом подтвердите модель профилировщика, пол разъема, размер разъема, длину кабеля и рабочую температуру.

3. Можно ли поместить втягивающийся кабель в печь оплавления?

Изоляция выдвижного кабеля рассчитана примерно на 105 градусов Цельсия, поэтому она должна оставаться вне зон, температура которых превышает эту температуру. Используйте подходящий высокотемпературный зонд-термопару или провод внутри нагреваемой технологической зоны.

4. В чем разница между RECK1-10 и RECK4-10?

RECK1-10 — укороченная модель для компактных испытательных стендов и расположенных рядом приборов. RECK4-10 обеспечивает большее расстояние для больших машин, дистанционных измерительных приборов и приложений для обслуживания производственных линий.

5. Можно ли использовать удлинительный кабель типа K с датчиками типа J или типа T?

Нет. Калибровка удлинительного кабеля должна соответствовать датчику термопары и входу прибора. Смешение термопар разных типов может привести к ошибкам измерений, даже если разъемы кажутся физически совместимыми.

Связаться с нами

При запросе предложения отправьте следующую информацию:

• Требуемая модель.
• Требуемое количество.
• Тип термопары.
• Размер разъема.
• Пол разъема.
• Требуемая длина кабеля.
• Термический профилометр или модель прибора.
• Существующие фотографии товара.
• Максимальная рабочая температура.
• Детали приложения.
• Страна доставки.
• Почтовый индекс.
• Требуемая дата доставки.
• Требования к упаковке.

Наш отдел продаж может помочь с подтверждением модели, совместимостью разъемов, выбором длины, проверкой применения, ценовым предложением по количеству, проверками фотографий, организацией упаковки и международной доставкой.

Для ускорения обработки предоставьте четкие фотографии существующей маркировки кабеля, концов разъемов, паспортной таблички оборудования и входного разъема прибора.
