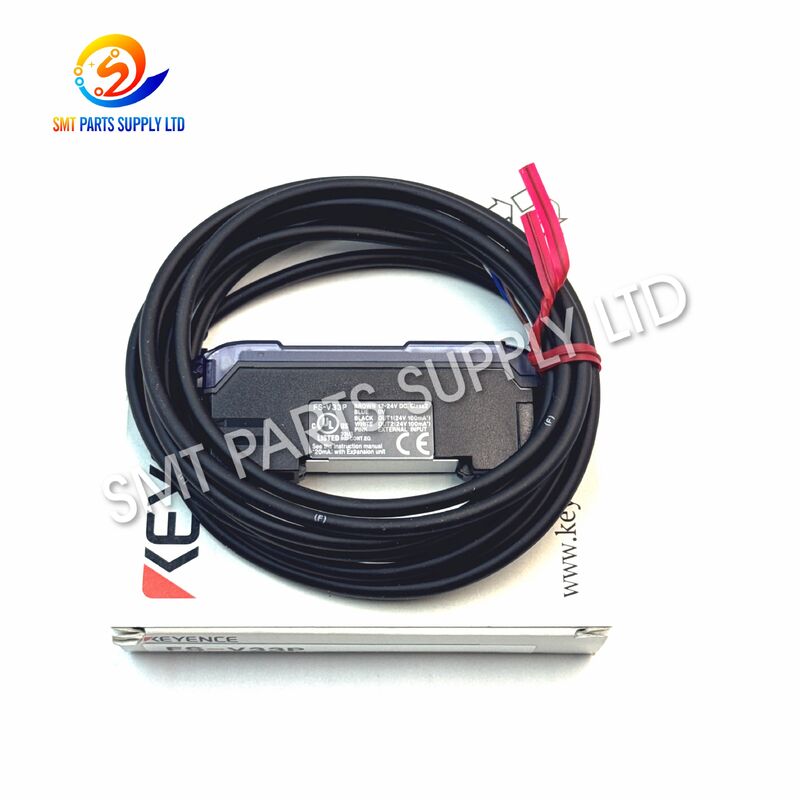

KEYENCE FS-V33P A10397 PNP Оптоволоконный усилитель для трека FUJI NXT II

KEYENCE FS-V33P A10397 PNP Оптоволоконный усилитель для трека FUJI NXT II

KEYENCE FS-V33P A10397 PNP Оптоволоконный усилитель для трека FUJI NXT IIкомпактный цифровой оптоволоконный усилитель, предназначенный для точной обработки оптических сигналов в автоматизированном SMT-оборудовании. A10397 обычно обозначается как путевой усилитель FUJI NXT II, ​​а FS-V33P обозначает основной усилитель PNP кабельного типа серии KEYENCE FS-V30.

FS-V33P обеспечиваетдва выхода управления PNP и один внешний вход, что позволяет ему обрабатывать сигналы от совместимых головок оптоволоконных датчиков и отправлять стабильные сигналы переключения в систему управления машиной. Он поддерживает несколько режимов реагирования, выбор СВЕТ-ВКЛ или ТЕМНО-ВКЛ, функции таймера, двойной цифровой мониторинг и автоматическое отслеживание чувствительности. Эти функции делают его пригодным для обнаружения присутствия печатной платы, подтверждения перемещения по конвейеру и других задач, связанных с определением путей, в совместимых конфигурациях FUJI NXT II.

Его узкий корпус позволяет устанавливать его в компактных электрических помещениях, а цифровой дисплей дает специалистам по техническому обслуживанию четкое представление о текущих значениях сигнала и заданных пороговых значениях для облегчения настройки и устранения неполадок.

KEYENCE идентифицирует FS-V33P как основной блок PNP кабельного типа с двумя выходами управления и одним внешним входом.

Надежная транспортировка печатных плат зависит от точной обратной связи датчиков. Когда система определения пути становится нестабильной, FUJI NXT II может периодически обнаруживать доску, подавать сигналы тревоги при передаче, задерживать движение конвейера или неожиданную остановку производства.

Несколько условий могут привести к этим проблемам.

Пыль, остатки флюса, масло или производственный мусор вокруг чувствительной головки волокна могут снизить оптическую интенсивность и создать нестабильные значения обнаружения.

Если порог переключения установлен слишком близко к нормальному значению принимаемого света, небольшие изменения поверхности платы, вибрация или выравнивание датчика могут привести к прерывистому выходному сигналу.

Механическое обслуживание, регулировка конвейера, вибрация или случайное воздействие могут привести к смещению головки оптоволокна из правильного положения измерения.

Чрезмерный изгиб, смятие, загрязнение или старение оптоволоконного кабеля могут привести к снижению передаваемого или принимаемого света.

Ослабленная проводка, нестабильное питание постоянного тока, плохие клеммы или неправильные соединения цепи PNP могут вызвать симптомы, аналогичные неисправности усилителя.

После длительной промышленной эксплуатации в усилителе могут возникнуть проблемы с дисплеем, выходом, кнопками или внутренними электронными устройствами, которые препятствуют стабильному измерению.

Если обнаружение треков становится нестабильным, FS-V33P следует проверять как часть полной сенсорной системы, а не заменять без проверки.

Убедитесь, что установленный усилитель имеет маркировку:

ФС-В33П

и подтвердите соответствующую ссылку FUJI:

А10397

Это важно, поскольку визуально похожие модели FS-V30 могут использовать разные типы выходов или конфигурации устройств.

Проверять:

• Установка оптоволокна
• Оптическое выравнивание
• Ощущение чистоты поверхности
• Изгиб кабеля
• Механические повреждения
• Монтажное положение

Двойной цифровой дисплей одновременно отображает заданное значение и текущее значение измерения, что упрощает оценку запаса сигнала.

Четкая разница между значениями наличия и отсутствия цели желательна для надежного переключения.

FS-V33P используетPNP выход с открытым коллектором. Перед заменой убедитесь, что входная цепь машины рассчитана на работу с логикой PNP.

Серия FS-V30 работает отОт 12 до 24 В постоянного тока плюс-минус 10 процентов.

Если усилитель признан неисправным, замените его на такой же.ФС-В33П А10397Конфигурация помогает избежать проблем совместимости, связанных с логикой PNP/NPN, стилем кабеля, конструкцией основного блока или количеством выходов.

Эти электрические и габаритные характеристики указаны компанией KEYENCE для семейств FS-V33P и FS-V30.

Выбираемый диапазон отклика позволяет усилителю сбалансировать быстрое обнаружение и стабильность чувствительности в зависимости от применения.

Семейство FS-V30 включает несколько тесно связанных моделей, поэтому всегда следует проверять полный номер модели, а не выбирать только по внешнему виду.

A10397 FS-V33P обычно продается как путевой усилитель для оборудования FUJI NXT II.

В зависимости от установленного оптоволоконного датчика и конфигурации машины он может поддерживать такие функции, как:

• Обнаружение присутствия печатной платы
• Подтверждение прибытия печатной платы
• Обнаружение отклонения печатной платы
• Мониторинг конвейерной передачи
• Определение положения остановки
• Датчик входа в плату
• Датчик выхода платы
• Подтверждение последовательности треков

Точная функция измерения зависит от места установки и конфигурации головки оптоволокна.

Усилитель подходит для производства электроники, где точное обнаружение помогает координировать перемещение платы между секциями оборудования.

Типичные пользователи включают в себя:

• EMS заводы
• Заводы по сборке печатных плат
• Производственные отделы СМТ
• Команды по техническому обслуживанию оборудования FUJI
• Компании по обслуживанию машин SMT
• Дистрибьюторы запасных частей
• Отделы обслуживания автоматизации

FS-V33P работает вместе с совместимой оптоволоконной сенсорной головкой.

В усилителе используется красный светодиодный источник света с длиной волны640 нми передает оптическую энергию через подключенное волокно.

Когда печатная плата или другая цель попадает в зону чувствительности, количество получаемого света меняется.

В зависимости от расположения датчиков обнаружение может происходить посредством:

• Отраженный свет
• Прерывистый свет
• Проходящий свет

Усилитель преобразует оптическое изменение в цифровое значение измерения и сравнивает его с заданным порогом.

Когда условие обнаружения удовлетворено, усилитель переключает свой выход PNP.

Оператор может выбрать:

• СВЕТ
• ТЕМНОТА

в зависимости от требуемой машинной логики.

Схема управления путями FUJI получает выходной сигнал и использует его как часть последовательности конвейера или передачи доски.

FS-V33P предоставляет несколько выбираемых функций таймера:

• Задержка выключения
• Задержка включения
• Один выстрел
• Задержка включения плюс задержка выключения
• Задержка включения плюс однократный

Диапазон таймера регулируется отот 0,1 мс до 9999 мс.

Эти настройки позволяют техническим специалистам стабилизировать короткие сигналы обнаружения и адаптировать поведение датчиков к требованиям синхронизации машины.

Выбор правильного усилителя должен основываться на полной идентификации, а не на внешнем виде.

Подтверждать:

А10397

Эта ссылка связана с применением путевых усилителей FUJI NXT II в списках запасных частей SMT.

Подтверждать:

ФС-В33П

Последнее письмо важно.

ФС-В33П = ПНП

FS-V33 = НПН

FS-V33P — этоосновной блок.

Не заменяйте автоматически модель блока расширения, например FS-V34P.

FS-V33P использует кабельную конфигурацию.

FS-V33CP использует конфигурацию разъема M8 и не должен рассматриваться как идентичная замена.

Перед заказом предоставьте:

Предоставление четкой этикетки и фотографий установки может уменьшить количество ошибок при заказе и ускорить проверку совместимости.

Это цифровой оптоволоконный усилитель PNP, обычно используемый в приложениях FUJI NXT II для обнаружения дорожек, где он обрабатывает сигналы оптических датчиков для определения присутствия, передачи и положения печатной платы.

FS-V33P — это основной усилитель PNP с двумя выходами управления и одним внешним входом. Соответствующая модель FS-V33 использует выход NPN.

Серия FS-V30 работает при напряжении от 12 до 24 В постоянного тока плюс-минус 10 процентов, поэтому перед установкой важно проверить источник питания.

Не автоматически. FS-V33P — это основной блок, а FS-V34P — блок расширения. В первую очередь следует проверить всю модель, проводку, конфигурацию выходов и требования к машине.

Пожалуйста, предоставьте модель машины A10397, FS-V33P, FUJI, необходимое количество, а также четкие фотографии этикетки усилителя и места установки для более быстрого подтверждения спецификации.
