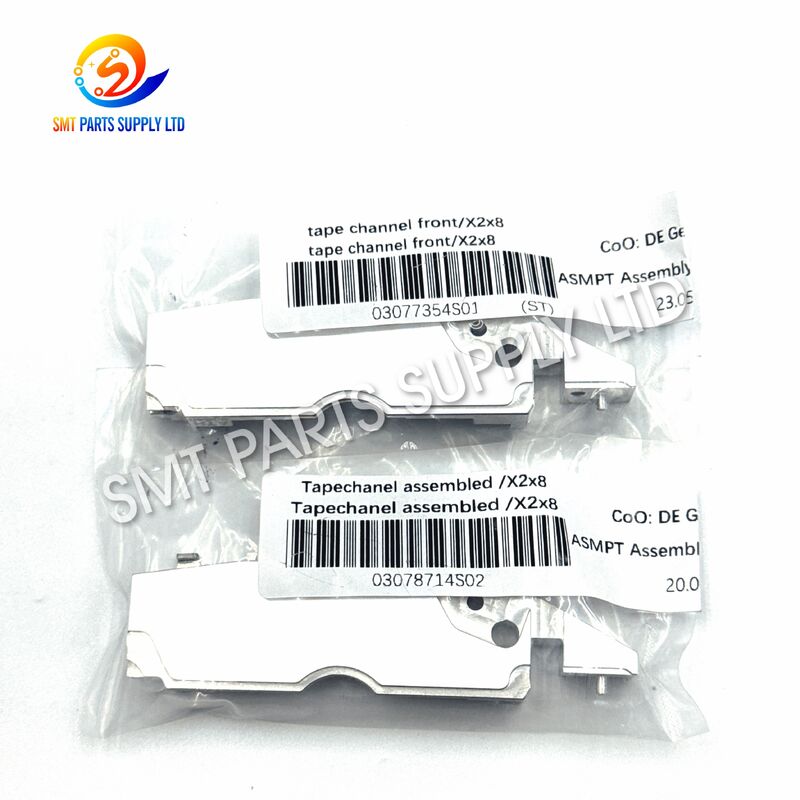

ASM Siemens 03078714S02 X2X8 Ленточный канал в сборе для устройства подачи SIPLACE

Сборочный узел лентопротяжного канала ASM Siemens 03078714S02 X2X8 для питателя SIPLACE

Сборочный узел лентопротяжного канала ASM Siemens 03078714S02 X2X8 является прецизионным компонентом питателя, используемым в совместимых лентопротяжных системах питателей SIPLACE X2X8. Его основная функция заключается в обеспечении стабильного и правильно выровненного пути для ленты-носителя компонентов по мере ее перемещения через питатель к зоне захвата компонентов.

Стабильное ведение ленты имеет важное значение в высокоскоростном производстве SMT. Когда лентопротяжный канал изнашивается, загрязняется, деформируется или механически повреждается, лента-носитель может перестать плавно продвигаться. Это может привести к неравномерной подаче, отклонению ленты, нестабильному представлению компонентов или увеличению количества сигналов тревоги питателя.

Замена поврежденного узла канала на правильную деталь 03078714S02 помогает восстановить механический направляющий путь питателя. Он подходит для ремонтных мастерских питателей, заводов по производству SMT, отделов технического обслуживания и дистрибьюторов запасных частей, которым требуется четко идентифицируемая замена для оборудования питателей ASM Siemens SIPLACE.

Ключевая информация о продукте

Причина – почему может потребоваться замена лентопротяжного канала

Лентопротяжный канал работает непрерывно, когда питатель включен. Длительные часы производства, частая смена катушек, загрязнение или случайное воздействие могут постепенно влиять на его состояние.

Типичные проблемы питателя, связанные с аномальным путем ленты, могут включать:

Питатель с повторяющимися проблемами ведения ленты следует тщательно осмотреть перед заменой. Лентопротяжный канал следует проверить вместе с близлежащими механизмами подачи и захвата, чтобы определить фактический источник проблемы.

Решение – восстановление стабильного ведения ленты-носителя

Использование правильного Сборочного узла лентопротяжного канала ASM Siemens 03078714S02 представляет собой практичное решение, когда существующий канал подтвержден как изношенный или поврежденный.

Узел помогает обеспечить:

• Стабильное ведение ленты-носителя компонентов.
• Контролируемое движение ленты через питатель.
• Более стабильное выравнивание к позиции захвата.
• Снижение риска перекоса ленты, вызванного поврежденными направляющими компонентами.
• Надежная механическая поддержка во время индексации питателя.
• Удобная замена во время планового технического обслуживания питателя.

Для заводов, эксплуатирующих несколько питателей SIPLACE, наличие критически важных механических деталей питателя на складе технического обслуживания также может сократить задержки в ремонте, когда производственный питатель требует обслуживания.

Технические характеристики

Преимущества продукта

1. Правильное применение для питателя X2X8

Узел идентифицируется по номеру детали 03078714S02 для применений в питателях X2X8, что упрощает идентификацию детали во время технического обслуживания и закупок.

2. Стабильное ведение ленты

Он обеспечивает контролируемое движение ленты-носителя через питатель и помогает поддерживать предсказуемый путь ленты во время повторяющихся циклов индексации.

3. Удобная замена при техническом обслуживании

Полный формат узла удобен для ремонта питателя, когда оригинальный лентопротяжный канал износился, повредился или стал непригодным для дальнейшего производства.

4. Обеспечивает стабильное представление компонентов

Правильное ведение ленты способствует стабильному позиционированию компонентов перед захватом, что особенно важно во время непрерывных операций размещения SMT.

5. Подходит для профилактического обслуживания

Продукт может быть подготовлен в качестве запасной части для технического обслуживания на заводах, эксплуатирующих системы питателей ASM Siemens SIPLACE, снижая зависимость от экстренных поставок.

6. Четкая идентификация номера детали

Использование 03078714S02 при запросе коммерческого предложения помогает отделам закупок и инженерам сократить ошибки, вызванные похожими на вид компонентами питателя.

Применение

Сборочный узел лентопротяжного канала 03078714S02 X2X8 подходит для различных сценариев технического обслуживания SMT.

Он может использоваться в производственных средах электроники, производящих потребительскую электронику, промышленные системы управления, автомобильную электронику, коммуникационные продукты, силовые модули, светодиодные продукты и другие печатные платы.

Как это работает

Во время работы питателя лента-носитель компонентов должна проходить по определенному механическому пути перед достижением зоны захвата.

Лентопротяжный канал обеспечивает физическое ведение этого движения.

Типичная последовательность работы:

1. Загрузка ленты
Лента-носитель устанавливается в питатель в соответствии с процедурой загрузки питателя.

2. Ведение ленты
Лентопротяжный канал удерживает ленту-носитель, движущуюся по намеченному пути.

3. Продвижение ленты
Механизм индексации питателя продвигает ленту на один шаг за раз в соответствии с требуемым типом корпуса компонента.

4. Представление компонента
Карман компонента перемещается к назначенному месту захвата.

5. Цикл размещения
Машина размещения извлекает компонент, в то время как питатель подготавливает следующий карман.

Таким образом, правильно функционирующий лентопротяжный канал поддерживает повторяющуюся транспортировку ленты, а не напрямую приводит ее в движение.

Когда следует проверять лентопротяжный канал?

Рассмотрите возможность проверки питателя, когда операторы замечают:

• Лента-носитель постоянно движется вбок.
• Ленту трудно загружать.
• Необычное сопротивление при продвижении ленты.
• Видимый износ поверхности ведения ленты.
• Царапины на ленте или аномальные повреждения края.
• Частые прерывания, связанные с питателем.
• Нестабильное представление компонентов.
• Физическое повреждение после обращения с питателем или удара.

Поскольку аналогичные симптомы могут возникать и от других компонентов питателя, перед определением того, какая деталь требует замены, следует проверить весь механизм подачи.

Как выбрать правильную деталь

Правильная идентификация имеет решающее значение, поскольку питатели SIPLACE содержат несколько узлов с похожим механическим видом.

Шаг 1 – Подтвердите номер детали

Убедитесь, что требуемый номер:

03078714S02

Избегайте выбора замены только по внешнему виду.

Шаг 2 – Подтвердите конфигурацию питателя

Убедитесь, что ваш питатель соответствует применению X2X8.

Шаг 3 – Проверьте существующий узел

Сравните снятый компонент с заменой по следующим параметрам:

• Позиция крепления
• Механическая форма
• Точки подключения
• Конфигурация канала
• Модель питателя

Шаг 4 – Предоставьте фотографии при необходимости

Если этикетка питателя или номер детали неясны, отправьте четкие фотографии:

• Этикетка идентификации питателя
• Полный питатель
• Существующий лентопротяжный канал
• Маркировка номера детали
• Позиция установки

Шаг 5 – Подтвердите перед заказом

Для ремонтных проектов, включающих несколько версий питателей, подтвердите информацию о машине и питателе перед размещением оптового заказа.

Контрольный список выбора

Рекомендации по техническому обслуживанию

Чтобы обеспечить надежную работу питателя:

• Поддерживайте лентопротяжный путь в чистоте и без остатков клея.
• Проверяйте часто используемые питатели во время планового технического обслуживания.
• Избегайте использования острых инструментов на прецизионных участках ведения ленты.
• Не проталкивайте ленту-носитель через заблокированный канал.
• Осмотрите питатель после случайного падения или удара.
• Заменяйте видимые поврежденные компоненты вместо того, чтобы постоянно их регулировать.
• Протестируйте продвижение ленты после установки перед возвращением питателя в производство.
• Храните запасные узлы в чистой защитной упаковке.

Регулярный осмотр может помочь выявить механический износ до того, как он приведет к повторяющимся производственным сбоям.

Часто задаваемые вопросы

В1: Для чего используется ASM Siemens 03078714S02?

03078714S02 – это сборочный узел лентопротяжного канала, используемый в совместимых питателях SIPLACE X2X8. Он направляет ленту-носитель через питатель и обеспечивает стабильное движение ленты к позиции захвата компонентов.

В2: Может ли эта деталь решить проблемы отклонения ленты питателя?

Если отклонение ленты вызвано изношенным, деформированным, загрязненным или поврежденным лентопротяжным каналом, замена может улучшить ведение ленты. Однако перед определением окончательного решения по ремонту следует также проверить другие механизмы питателя.

В3: Как я могу подтвердить, подходит ли 03078714S02 для моего питателя?

Сначала проверьте существующий номер детали и идентификацию питателя. Рекомендуется предоставить полную модель питателя, этикетку питателя и четкие фотографии, когда совместимость не может быть подтверждена напрямую.

В4: Подходит ли эта деталь для восстановления питателя?

Да. Сборочный узел лентопротяжного канала может использоваться при ремонте, профилактическом обслуживании или восстановлении совместимых питателей ASM Siemens SIPLACE X2X8, когда оригинальный узел требует замены.

В5: Какую информацию следует предоставить для коммерческого предложения?

Пожалуйста, укажите номер детали 03078714S02, необходимое количество, модель питателя, требуемое состояние и страну назначения. Фотографии существующей детали также полезны, когда требуется дополнительное подтверждение совместимости.

Свяжитесь с нами

Ищете Сборочные узлы лентопротяжного канала ASM Siemens 03078714S02 X2X8 для ремонта питателя или технического обслуживания производственной линии?

Отправьте нам ваш номер детали, модель питателя, необходимое количество и страну назначения для быстрого коммерческого предложения.

Мы можем поддержать индивидуальные потребности в замене, проекты технического обслуживания питателей и оптовые закупки запасных частей. Если вы не уверены в совместимости, предоставьте фотографии этикетки питателя и существующей детали для проверки перед заказом.

Запросите ваше коммерческое предложение сегодня на запасные части для питателей ASM Siemens SIPLACE.
