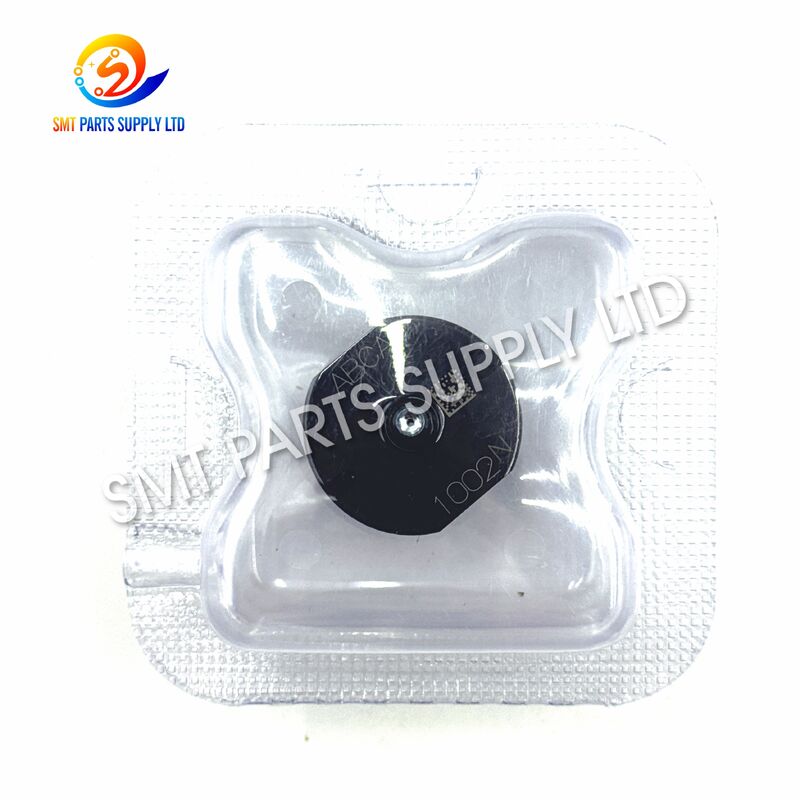

Насадка Panasonic 1002N Precision SMT для NPM N610098970AA

Panasonic 1002N Прецизионное сопло SMT для NPM N610098970AA

Сопло Panasonic 1002N SMT, обычно идентифицируемое по номеру детали N610098970AA, представляет собой прецизионный вакуумный захватный компонент, разработанный для совместимого оборудования для размещения электронных компонентов. Его спецификация захвата 3,0 × 2,2 мм обеспечивает практичную площадь контакта для обработки электронных компонентов среднего размера с подходящими плоскими поверхностями захвата.

Установленное на совместимой головке размещения, сопло использует контролируемое отрицательное давление для захвата компонентов из ленточных питателей, лотков или других систем подачи компонентов. Затем оно переносит каждый компонент через операции распознавания, коррекции, переноса и размещения перед тем, как выпустить его на печатную плату.

Сопло 1002N подходит для производителей электроники, отделов технического обслуживания SMT, компаний по обслуживанию оборудования и дистрибьюторов запасных частей, которым требуется четко идентифицированное сменное сопло. Правильный выбор сопла помогает повысить стабильность захвата, уменьшить падение компонентов, свести к минимуму ошибки распознавания и поддерживать стабильное производство при высокоскоростной или высокогибридной сборке печатных плат.

Модель 1002N, номер детали N610098970AA и спецификация 3,0 × 2,2 мм обычно указываются вместе в коммерческих справочниках по соплам SMT. Совместимость оборудования должна быть проверена с установленной конфигурацией головки перед покупкой.

Сопло pick-and-place является одной из основных точек контакта между SMT-машиной и электронным компонентом. Даже незначительный износ, загрязнение, изгиб или отклонение размеров могут повлиять на производительность захвата и размещения компонентов.

Во время работы сопло многократно движется вниз, контактирует с компонентами, генерирует вакуум, поднимает компоненты, вращается, проходит процесс распознавания и выпускает компоненты на печатную плату. Тысячи повторяющихся циклов могут постепенно повлиять на поверхность сопла и внутренний вакуумный канал.

Операторы могут заметить один или несколько из следующих симптомов:

• Повторяющиеся сигналы тревоги захвата в одном и том же положении головки.
• Падение компонентов между питателем и печатной платой.
• Компоненты остаются прикрепленными после размещения.
• Увеличение числа сбоев распознавания.
• Компоненты выглядят наклонными при проверке камерой.
• Смещение положения размещения без явного изменения программы.
• Отклонения угла вращения.
• Различные результаты захвата между идентичными головками машины.
• Увеличение числа отказов при высокоскоростном производстве.
• Частые остановки линии из-за ошибок обнаружения вакуума.
• Нестабильная работа после смены поставщиков компонентов.
• Снижение выхода при ускорении машины.

Эти проблемы не всегда означают, что сопло является единственной неисправной деталью. Также следует проверить фильтры, вакуумные шланги, соленоидные клапаны, держатели сопел, валы головок, питатели, упаковку компонентов и настройки машины.

Однако, когда сопло заблокировано, изношено, изогнуто или выбрано неправильно, его замена на правильную модель является эффективным первым шагом в восстановлении стабильного производства.

Сопло 1002N обеспечивает определенный интерфейс захвата для компонентов, требующих спецификации сопла 3,0 × 2,2 мм. При правильном соответствии головке машины и компоненту оно создает стабильную площадь вакуумного контакта, не закрывая излишне края компонента, выводы, маркировку или окружающие области карманов ленты.

Замена изношенного сопла на правильно идентифицированный блок 1002N может помочь улучшить следующие производственные условия:

Для надежных результатов замена сопла должна сочетаться с полным процессом проверки:

1. Подтвердите модель машины.
2. Подтвердите тип установленной головки размещения.
3. Сравните существующую модель и номер детали сопла.
4. Осмотрите держатель и вал сопла.
5. Проверьте вакуумный фильтр и пневматическую цепь.
6. Проверьте координаты захвата питателя.
7. Подтвердите длину, ширину, высоту и вес компонента.
8. Просмотрите поверхность захвата компонента.
9. Проверьте настройки высоты захвата и размещения.
10. Проведите испытание размещения на низкой скорости.
11. Просмотрите данные вакуума и распознавания.
12. Отслеживайте скорость захвата при нормальной скорости работы.

Новое сопло не может исправить неправильно расположенный питатель, поврежденный держатель, недостаточный вакуум машины, нестабильную упаковку компонентов или неточную программу размещения. Поэтому при повторяющихся ошибках следует оценивать всю систему захвата.

Спецификация 3,0 × 2,2 мм определяет основную геометрию захвата сопла. Эта геометрия влияет на эффективную площадь контакта между соплом и поверхностью компонента.

Подходящая поверхность захвата должна обеспечивать достаточную поддержку для удержания компонента во время движения. В то же время она не должна быть настолько большой, чтобы контактировать с выводами компонента, выступающими поверхностями, краями корпуса, вентиляционными отверстиями или соседними структурами карманов ленты.

Внутренний воздушный путь передает отрицательное давление от головки размещения к поверхности захвата. Чистый и правильно подобранный вакуумный путь помогает машине быстро установить всасывание и поддерживать стабильную силу удержания во время ускорения и вращения.

Частично заблокированный вакуумный путь может по-прежнему успешно захватывать некоторые компоненты, но он может вызывать периодические ошибки при более высоких скоростях машины. Вот почему регулярная очистка сопла и мониторинг вакуума важны.

Сопло должно правильно устанавливаться в совместимый держатель. Неправильные размеры корпуса, износ, посторонние материалы или повреждение держателя могут препятствовать правильной посадке.

Плохая посадка может привести к:

• Ошибка вращения сопла.
• Нестабильность вертикального движения.
• Сбой смены сопла.
• Вакуумная утечка.
• Отклонение положения захвата.
• Нестабильность распознавания.
• Преждевременный износ держателя или вала.

Поверхность захвата должна оставаться гладкой и правильно сформированной. Царапины, сколы, деформация или загрязнение могут снизить качество уплотнения и вызвать наклон компонента.

Сравнительные характеристики и соответствующие коммерческие номера деталей обычно указываются в справочниках по поставке сопел SMT. Они должны рассматриваться как руководство по выбору, а не как автоматическое одобрение взаимозаменяемости.

1001N имеет меньшую геометрию захвата и обычно используется для компонентов с ограниченными плоскими поверхностями захвата. 1002N обеспечивает большую площадь контакта и может предложить большую стабильность удержания для компонентов среднего размера.

Использование 1001N там, где требуется 1002N, может привести к недостаточной поддержке. Использование 1002N там, где требуется меньшее сопло, может вызвать помехи с выводами, краями или соседними поверхностями.

1002N и 1002CN имеют одинаковую номинальную спецификацию захвата 3,0 × 2,2 мм, но их конструкция отличается. Требуемая версия должна выбираться в соответствии с утвержденной конфигурацией машины, применением компонента, существующим списком сопел и производственными требованиями.

1003N имеет большую спецификацию захвата 4,0 × 3,0 мм. Он может рассматриваться для компонентов с более широкой площадью захвата или повышенными требованиями к стабильности.

1003N не должен автоматически заменять 1002N. Слишком большое сопло может контактировать с краями компонента, выводами, этикетками, вентиляционными отверстиями или элементами упаковки.

1004N и 1005N используют резиновые поверхности захвата большего размера. Эти модели обычно связаны с более крупными плоскими компонентами. Их размер и характеристики контакта значительно отличаются от 1002N.

Выбор сопла всегда должен основываться на чертеже компонента, утвержденной библиотеке машины, поверхности захвата, массе компонента, кармане питателя и конфигурации головки размещения.

Модель 1002N и номер детали N610098970AA помогают отделам закупок, технического обслуживания и складов точно идентифицировать требуемое сопло.

Определенная геометрия захвата 3,0 × 2,2 мм обеспечивает стабильный вакуумный контакт при правильном соответствии поверхности компонента.

Сопло поддерживает повторяющиеся циклы захвата, распознавания, перемещения и размещения в профессиональных средах сборки электроники.

Четко идентифицированное сопло может сократить время устранения неполадок и упростить планирование профилактического обслуживания.

Подтверждение как модели сопла, так и номера детали помогает избежать путаницы между соплами схожих размеров и типов конструкции.

Сопло может быть предложено для индивидуальной замены, складского запаса для технического обслуживания, заказов дистрибьюторов и плановых пакетных закупок.

Защитная упаковка и международные варианты доставки поддерживают клиентов в Европе, Северной Америке и Юго-Восточной Азии.

Сопло может быть включено в комплект с сопутствующими деталями SMT-машин, такими как держатели, валы, фильтры, питатели, ремни, датчики, клапаны, двигатели и аксессуары для технического обслуживания.

Сопло SMT 1002N предназначено для автоматизированных процессов размещения электронных компонентов, требующих контролируемого вакуумного захвата и точной обработки компонентов.

Высокогибридное производство

На заводах с высоким уровнем гибридизации часто меняются типы компонентов и программы печатных плат. Четко идентифицированные сопла помогают операторам быстрее выполнять переналадку и сокращать ошибки выбора сопла.

Непрерывное производство

При высокообъемном производстве повторяющиеся движения сопла могут вызывать постепенный износ или загрязнение. Наличие сменных сопел помогает сократить непредвиденные остановки производства.

Профилактическое обслуживание

Команды технического обслуживания могут заменять сильно изношенные сопла в соответствии с рабочими циклами, тенденциями скорости захвата, данными вакуума или результатами визуального осмотра.

Экстренный ремонт

Запасное сопло 1002N может быть установлено, когда существующее устройство становится изогнутым, заблокированным, поврежденным или неспособным поддерживать стабильный захват.

Расширение производственной линии

Заводы, добавляющие машины или головки размещения, могут потребовать дополнительные комплекты сопел для новых программ и резервного запаса.

Региональная дистрибуция

Дистрибьюторы запасных частей SMT могут иметь в наличии четко идентифицированные модели сопел для клиентов, которым требуются повторные заказы и срочная замена.

Программа размещения назначает подходящее сопло в соответствии со спецификацией компонента. Машина или оператор подтверждает наличие требуемого сопла.

Сопло 1002N устанавливается в совместимый держатель сопла или извлекается из автоматического сменщика сопел.

Головка размещения перемещается над запрограммированным положением питателя или лотка. Точное позиционирование питателя необходимо для центрированного захвата.

Сопло движется вниз к компоненту. Высота захвата должна обеспечивать достаточный контакт с поверхностью, не прилагая повреждающей силы.

Отрицательное давление проходит через головку размещения и внутренний канал сопла. Компонент удерживается на поверхности захвата.

Машина может оценивать данные вакуума, чтобы определить, был ли компонент успешно собран.

Головка размещения представляет компонент системе машинного зрения. Система измеряет положение, угол, форму компонента или запрограммированные признаки распознавания.

Машина рассчитывает коррекции по осям X, Y и вращения в соответствии с результатом распознавания.

Сопло переносит компонент к запрограммированным координатам печатной платы. Стабильный вакуум должен поддерживаться во время ускорения и вращения.

Сопло опускает компонент на паяльную пасту или назначенную поверхность печатной платы.

Машина отменяет вакуум и может применить контролируемое положительное давление воздуха. Компонент отделяется от сопла и остается на печатной плате.

Сопло отходит и повторяет процесс для следующего компонента.

Выбор сопла SMT только по внешнему виду модели может привести к ошибкам при заказе. Перед покупкой следует изучить полную информацию о машине и компоненте.

1. Подтвердите код сопла.
Проверьте, имеет ли существующее сопло маркировку 1002N.

2. Подтвердите номер детали.
Сравните установленную деталь с N610098970AA.

3. Подтвердите конфигурацию машины.
Предоставьте полные модели машины и головки размещения, а не только серию машины.

4. Оцените поверхность компонента.
Сопло должно контактировать со стабильной областью, не закрывая выводы, края, вентиляционные отверстия, выступающие маркировки или неровные элементы.

5. Проверьте вес компонента.
Выбранное сопло и система вакуума машины должны обеспечивать достаточную силу удержания.

6. Проверьте утвержденную библиотеку сопел.
Используйте программу машины, базу данных компонентов, внутренний список инженеров или существующую производственную запись.

7. Проведите производственный тест.
Начните с контролируемой скорости и проверьте производительность захвата, распознавания, переноса, размещения и выпуска.

Может потребоваться меньшее сопло, когда:

• Доступная площадь захвата ограничена.
• Выводы или клеммы расположены близко к центру компонента.
• Компонент расположен в узком кармане ленты.
• Большая площадь захвата блокирует распознавание камерой.

Большее сопло может потребоваться, когда:

• Компонент имеет более широкую плоскую поверхность захвата.
• Компонент тяжелее.
• Текущее сопло обеспечивает недостаточную поддержку.
• Компоненты движутся при быстром ускорении.

Может потребоваться керамическая версия, когда:

• Утвержденный список внутренних деталей указывает на керамическую конструкцию.
• Применение требует различных характеристик износа, статики или поверхности.
• Установленное сопло идентифицировано как 1002CN, а не 1002N.

1. Остановите машину в соответствии с утвержденной процедурой безопасности.
2. Аккуратно извлеките существующее сопло.
3. Подтвердите модель и номер детали замены.
4. Сравните новое сопло с извлеченным блоком.
5. Осмотрите держатель на предмет износа, грязи и повреждений.
6. Очистите держатель с использованием утвержденного процесса без ворса.
7. Установите сопло, не прилагая чрезмерного бокового давления.
8. Подтвердите правильную посадку и свободное движение.
9. Проверьте работу автоматического сменщика сопел.
10. Проверьте вакуумный отклик.
11. Проведите пробный захват на низкой скорости.
12. Проверьте результаты распознавания и размещения.
13. Постепенно увеличивайте скорость машины.
14. Отслеживайте ошибки захвата во время первой партии производства.

Никогда не вставляйте сопло в несовместимый держатель силой. Принудительная установка может повредить сопло, держатель, вал головки или сменщик сопел.

• Не используйте металлическую иглу большего размера.
• Не увеличивайте вручную вакуумное отверстие.
• Не соскребайте поверхность захвата твердыми инструментами.
• Не используйте агрессивные чистящие химикаты.
• Не применяйте неконтролируемый сжатый воздух.
• Не устанавливайте сопло, пока внутри остается влага.
• Не смешивайте проверенные и непроверенные сопла.
• Не продолжайте использовать изогнутое сопло.
• Не полируйте сопло без утвержденного процесса.
• Не храните сопло без защиты наконечника.

Типичные точки проверки включают:

Каждое сопло должно быть защищено от ударов, пыли, влаги и неконтролируемого движения во время транспортировки.

Срок доставки зависит от количества, статуса запасов, требований к проверке, пункта назначения и способа транспортировки.

N610098970AA — это общепринятый номер детали для сопла 1002N со спецификацией 3,0 × 2,2 мм. Однако покупатели должны проверять установленную головку машины, этикетку существующего сопла и текущий номер детали перед заказом.

Сопло обычно ассоциируется с NPM и выбранными совместимыми конфигурациями машин CM или DT. Совместимость зависит от установленной головки размещения, держателя сопла, системы смены, поколения машины и утвержденного списка сопел.

Обе версии обычно указываются со спецификацией 3,0 × 2,2 мм, но их конструкция и номера деталей отличаются. Используйте версию, утвержденную для машины и применения компонента, а не автоматически заменяйте одну на другую.

Пожалуйста, предоставьте модель машины, модель головки размещения, код сопла, номер детали, фотографии существующего сопла, размеры компонента, поверхность захвата, требуемое количество, требование к состоянию и место доставки.

Замените сопло, когда очистка не может восстановить стабильный захват, поверхность захвата изношена, корпус изогнут, воздушный путь остается заблокированным, или производство продолжает показывать повторяющиеся ошибки вакуума, распознавания или размещения.

Для получения текущей цены, статуса запасов, времени доставки, фотографий продукта, деталей упаковки или подтверждения модели, пожалуйста, предоставьте:

• Модель продукта: 1002N.
• Номер детали: N610098970AA.
• Модель машины.
• Модель головки размещения.
• Фотографии существующего сопла.
• Требуемое количество.
• Запрошенное состояние продукта.
• Размеры компонента и поверхность захвата.
• Страна и город назначения.
• Требуемый график доставки.

Отправьте ваш подробный запрос для оперативной проверки совместимости, поддержки предложений и организации международной доставки.
