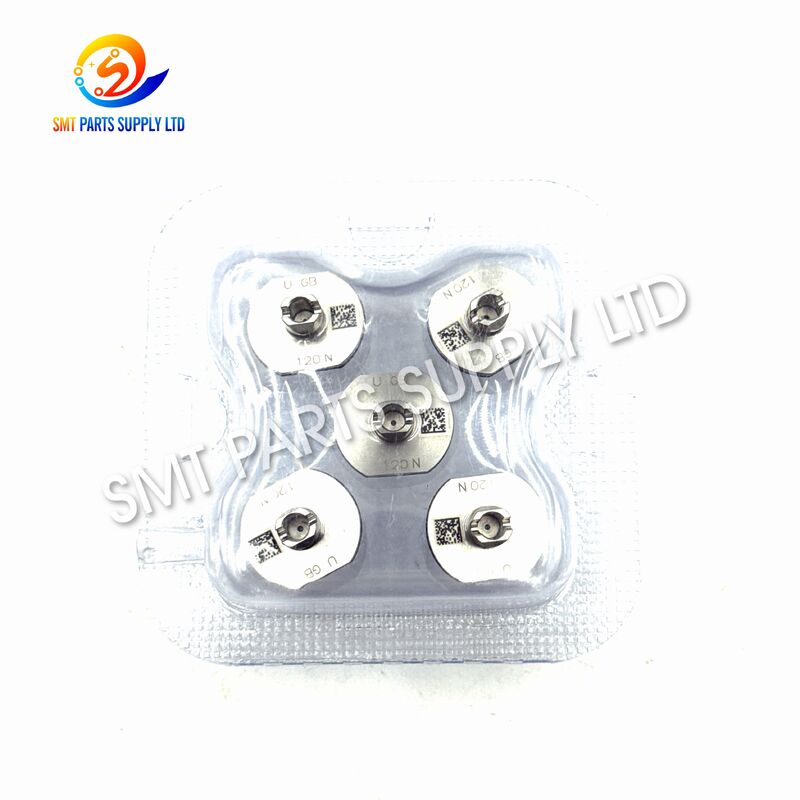

Сопло Panasonic 120N N610099374AA SMT для машин CM NPM

Panasonic 120N N610099374AA SMT Nozzle для машин CM NPM

Panasonic 120N N610099374AA SMT-насадка - это деталь высокоточного сбора, разработанная для автоматизированного оборудования для сборки поверхности.насадка создает управляемый вакуумный интерфейс между машиной и электронным компонентомОн поддерживает быструю сборку компонентов, безопасную передачу, визуальную проверку, позиционирование и точное размещение на печатную плату.

120 Н сопла обычно ассоциируется с совместимыми CM и NPM конфигурациями машины для подбора и размещения.Его компактная структура пикапа делает его подходящим для производственных условий, где стабильная обработка компонентов, точное центрирование сопла и повторяемая вакуумная производительность имеют важное значение.

Во время высокоскоростного производства SMT даже небольшое количество износа, загрязнения, деформации или утечки вакуума может увеличить ошибки сбора и дефекты размещения.Замена изношенной насадки на правильно подобравшуюся насадку 120 Н помогает восстановить стабильную работу машины, снижая при этом ненужные перебои в работе линии.

Эта сопла подходит для электроника сборки заводов, SMT обслуживания компаний, производственных инженерных отделов, дистрибьюторов запасных частей и поставщиков услуг машин.Заказчикам рекомендуется предоставить модель машины, информация о размещении головки, текущий код сопла, размеры компонента и фотографии сопла перед заказом.

Идентификация продукта

Причина: почему возникают проблемы с SMT-насадками

Пикап-насадка является одной из наиболее часто работающих механических частей внутри машины для сбора и размещения.создает вакуумный всасывание, поднимает компоненты, проходит через систему машинного зрения и помещает их на ПКБ.

Поскольку этот цикл может повторяться тысячи раз за одну производственную смену, насадка постепенно подвергается загрязнению и механическому износу.

1Загрязнение потоком, пылью и клеем

Производственные материалы могут выделять мелкие частицы, остатки потока, пленку пыли, упаковочные мусор и загрязнение клея.

Частично перекрытый воздушный канал может все еще создавать всасывание, но уровень вакуума может стать нестабильным.

2Механическое износ на поверхности пикапа

Неравномерная поверхность сбора может снизить эффективность уплотнения и изменить положение удержания компонента.

Это может привести к вращению компонента, нестабильному центрированию или потере при высокоскоростном движении.

3. Неправильный выбор сопла

Слишком большая сосна может касаться соседних компонентов, мешков ленты или окружающих поверхностей.

Даже когда машина может поднять компонент, неправильная сосна может снизить стабильность размещения и увеличить показатели отторжения.

4Вакуумная утечка

Утечка может возникнуть на кончике сопла, корпусе сопла, внутреннем воздушном проходе, подключении к монтажу или интерфейсе головки размещения.

Утечка сосуда требует от машины компенсации с более высоким спросом на вакуум и все равно может не работать при быстром ускорении.

5Деформация или повреждение соприкосновения

Неправильная установка, столкновение с питающим устройством, неправильная высота машины, случайное падение или контакт с поднятым компонентом могут деформировать соприкосновение.

Небольшая деформация может не быть видна при быстром осмотре, но может повлиять на центрирование и точность размещения сопла.

6Плохие процедуры обслуживания

Использование ненадлежащих инструментов для чистки, острых металлических игл, чрезмерная сила или агрессивные химические вещества могут повредить внутренний проход или поверхность пикапа.

Очистка должна устранять загрязнение, не увеличивая, не царапая или не деформируя элементы высокоточных сосудов.

Общие симптомы производства

Решение: как 120Н-насадка поддерживает стабильное производство

120N N610099374AA SMT-насадка обеспечивает управляемый интерфейс сбора для совместимых систем CM и NPM. При правильном выборе и обслуживаниипомогает стабилизировать весь процесс обработки компонентов.

Надежный вакуумный пикап

Внутренний вакуумный путь переносит всасывание от головки размещения к концу сопла.Чистый и правильно установленный соус помогает создать разницу давления, необходимую для подъема компонента из кармана питания.

Устойчивое всасывание уменьшает случайные сбои сбора и потерю компонентов во время движения машины.

Управляемое расположение компонента

Кончик сопла действует как физическая точка соприкосновения между головкой размещения и компонентом. Правильная геометрия помогает удержать компонент в ожидаемом положении центра.

Это способствует более последовательной проверке зрения и коррекции расположения.

Повторяемая высокоскоростная передача

Во время производства сопла должна удерживать компонент, в то время как головка для размещения ускоряется, вращается, перемещается через проверку и приближается к месту размещения.

Правильно функционирующая 120Н сосна помогает поддерживать стабильность компонента на протяжении всех этих движений.

Сокращение незапланированного времени простоя

Потерянные сосуды могут вызывать периодические ошибки, требующие повторного вмешательства оператора.

Сохранение правильно идентифицированных запасных сосудов рядом с производственной линией также позволяет обслуживающему персоналу быстро реагировать.

Упрощенное управление техническим обслуживанием

Использование четкой модели и системы идентификации номеров деталей помогает обслуживающим командам организовывать запасные части, устанавливать циклы замены и избегать смешивания несовместимых типов сосудов.

Модель 120N и номер детали N610099374AA должны быть зарегистрированы во внутреннем списке запасных частей клиента.

Основные преимущества продукта

Спецификации

Важное уведомление о спецификациях

Точный диапазон компонентов, геометрия наконечника сопла, применимая головка размещения и конфигурация машины могут варьироваться в зависимости от генерации оборудования и установки производства.

Покупатель не должен выбирать сопла только по внешнему виду.

Применение

Дзюзель 120Н используется в автоматизированных производственных линиях с поверхностной установкой, которые требуют контролируемого подбора и размещения электронных компонентов.

Потребительская электроника

Он может поддерживать производственные линии по производству панелей управления, бытовой электроники, дисплеев, умных устройств, зарядных устройств, адаптеров и других электронных агрегатов.

Автомобильная электроника

Автомобильные модули управления, системы освещения, сенсорные панели, системы связи и агрегаты управления питанием требуют стабильных и отслеживаемых процессов SMT.

Правильно выбранная сосна способствует надежной передаче компонентов во время производства больших объемов.

Промышленное оборудование управления

Промышленные контроллеры, модули автоматизации, источники питания, приводы, инструменты и устройства мониторинга часто используют плотно заселенные печатные платы.

Устойчивая производительность насадки помогает поддерживать последовательность размещения на протяжении непрерывного производства.

Коммуникационное оборудование

Сетевые устройства, беспроводные модули, панели связи, электроника базовой станции и оборудование для обработки данных могут использовать небольшие и близко расположенные компоненты.

Для поддержания качества размещения важно точное выбор сопла.

Медицинская электроника

Медицинские устройства мониторинга, диагностическое оборудование, портативные электронные приборы и панели управления требуют тщательного управления производственными процессами.

Чистота и превентивная замена сосудов особенно важны в контролируемой производственной среде.

Светодиодные и осветительные изделия

Дюзель может использоваться в совместимых линиях SMT, производящих светодиодные драйверы, панели управления освещением, модули отображения и соответствующие электронные агрегаты.

Производство контрактной электроники

Заводы EMS часто перерабатывают несколько продуктов на одной и той же производственной линии.

Таблица применения

Как это работает

120N сопла работает как часть полной системы размещения машины.Комплект компонентов, и производственной программы.

Шаг 1: Автоматический выбор сопла

Программа машины присваивает соответствующую сопла к типу компонента.

Насадка должна быть надежной и правильно выровнена с интерфейсом головы.

Шаг 2: перемещение к кормушке

Машина перемещает головку размещения над запрограммированным положением питателя.

Для успешного сбора необходимо точное расположение кормильца.

Шаг 3: Спуск сопла

Дюзел спускается к компоненту в соответствии с запрограммированной высотой сбора.

Неправильная высота пикапа может вызвать недостаточный контакт, повреждение компонента, удар со шлангом или контакт с карманным питателем.

Шаг 4: Активация вакуума

Глава кладки наносит вакуум через внутренний канал сопла.

Качество этой вакуумной уплотнители зависит от чистоты сопла, состояния поверхности сбора, поверхности компонента и размера сопла.

Шаг 5: Подъем компонента

Машина может проверить состояние вакуума, чтобы подтвердить, что компонент был успешно выбран.

Если значение вакуума находится за пределами допустимого диапазона, машина может повторить попытку сбора или вызвать тревогу.

Шаг 6: проверка зрения

Компонент проходит через систему распознавания машины. Камера проверяет его положение, угол, контур или опорные черты.

Система управления рассчитывает любую требуемую ось X, ось Y или коррекцию вращения.

Шаг 7: Высокоскоростная передача

Заместительная головка перемещается из положения сбора в место размещения ПКБ. Во время этого движения сосна должна удерживать компонент, несмотря на ускорение и вращение.

Нестабильная сосна может позволить компоненту двигаться, вращаться или падать.

Шаг 8: Правильное размещение

Дюжина опускается до запрограммированной высоты размещения и позиционирует компонент на пасте сварки.

Сила размещения и высота должны быть подходящими для компонента и процесса PCB.

Шаг 9: Выпуск вакуума

Машина освобождает вакуум или применяет контролируемое положительное давление, в зависимости от конструкции оборудования.

Шаг 10: Повторный цикл производства

Этот цикл продолжается на высокой скорости на протяжении всей производственной программы.

Как состояние сопла влияет на цикл размещения

Как выбрать правильный 120-нольный сосуд

Выбор сопла должен основываться на подтвержденной технической информации, а не только на внешнем виде изделия.

1Подтвердите модель машины.

Запишите полную модель машины. Сходные семейства машин могут использовать разные стандарты размещения голов или соприкосновений.

Типичные ссылки могут включать CM202, CM212, CM402, CM602 и выбранное оборудование NPM, но все же необходимо проверить конкретную конфигурацию головки.

2Подтвердите руководителя.

Определить тип установленной головки. Одна машина может поддерживать разные головки, и каждой голове может потребоваться различный интерфейс сопла.

Одинаковая модель машины не всегда гарантирует одно и то же требование к сосудам.

3Проверьте существующую маркировку сопла.

Проверьте текущую сотовую насадку для модели с маркировкой 120N и любым видимым номером детали.

Ясная фотография существующего сопла является одним из наиболее эффективных способов уменьшить количество ошибок при заказе.

4. Проверьте номер детали

N610099374AA обычно используется в качестве первичной идентификации для 120N-насадки.

KXFX03DJA01 может появляться как связанный или перекрестный номер в некоторых документах о поставках.

5. Сопоставьте комплект компонентов

Поверхность сбора сопла должна соответствовать корпусу компонента.

• Длина и ширина компонента
• Высота компонента
• Плоскость поверхности
• Материал упаковки
• Положение центра тяжести
• Доступная площадь для сбора
• Вес
• Хрупкость
• Пространство отбора компонента вблизи

6. Проверьте скорость производства

Высокоскоростное производство создает большие силы ускорения.

7. Оценить поверхность компонента

Гладкие, пористые, неровные, изогнутые, вложенные или текстурированные поверхности компонентов могут требовать различных конструкций сопла.

Подтвердить, что модель 120N подходит для фактической зоны контакта.

8. Выберите требуемое условие поставки

В зависимости от наличия клиенты могут запросить различные варианты поставок.

Никогда не описывайте совместимый сосудок как оригинальный продукт, если источник поставки и упаковка не были проверены.

9Закажите пробное количество.

Для незнакомого применения начните с небольшого пробного заказа.

10Составьте запасную инвентаризацию.

После подтверждения совместимости необходимо поддерживать разумное количество запасных сосудов в соответствии с количеством машин, рабочим временем, объемом производства и историей обслуживания.

Контрольный список выбора сопла

Рекомендации по установке

Перед установкой

• Остановите машину в соответствии с процедурой безопасности оборудования.
• Подтвердите модель и номер части.
• Проверьте, нет ли деформации, загрязнения или повреждения на транспорте.
• Убедитесь, что место установки чистое.
• Сравните новую и удаленную сосуды.
• Не устанавливайте соприкосновение, если формы интерфейса отличаются.

Во время установки

• Обращайтесь с ноздрей чистыми инструментами.
• Избегайте прикосновения к поверхности высокоточного сбора.
• Установите соприкосновение в правильном положении.
• Не используйте чрезмерную силу.
• Убедитесь, что сопла надежно закреплена.
• В случае необходимости проверяется бесперебойная замена сопла.

После установки

• Запустить процедуру проверки или калибровки сопла машины.
• Испытание вакуумных характеристик.
• Выполните несколько циклов сбора на низкой скорости.
• Проверьте центрирование компонентов.
• Подтвердите распознавание зрения.
• Проверьте результаты размещения перед возвращением на полную скорость производства.

Содержание и очистка

Правильное техническое обслуживание продлевает срок службы и помогает поддерживать постоянное производство.

Ежедневный осмотр

Проверьте поверхность пикапа на предмет загрязнения, царапин, деформации и прикрепленных частиц.

Проверьте, не вызывает ли нагнетатель необычных ошибок сбора во время производства.

Регулярная уборка

Используйте одобренное оборудование для очистки сосудов, фильтрованный воздух, подходящие щетки или очистные материалы, рекомендованные процедурой технического обслуживания.

Не используйте острые металлические предметы, которые могут царапать или увеличивать вакуумный отверстий.

Проверка вакуумного прохода

Чистый внешний вид не гарантирует прозрачного внутреннего прохода. Если вакуумная работа остается слабой после очистки поверхности, проверьте внутренний канал.

Размерная инспекция

Сравните часто используемые сосуды с подтвержденными эталонными и заменяйте устройства, которые имеют видимый износ, деформацию или несоответствующие характеристики сбора.

Хранение

Сохраняйте чистые сосуды в защитных коробках с маркировкой и разделяйте различные модели, чтобы избежать неправильной установки.

Избегайте воздействия пыли, влаги, удара или свободного хранения металлическими инструментами.

Рекомендуемый график обслуживания

Контроль качества

Подходящий SMT-насадка должен быть проверен до отгрузки и снова перед использованием в производстве.

Рекомендуемые пункты инспекции

Покупатель, проходящий проверку

1. Сравните количество упаковки с заказом на покупку.
2. Подтвердить маркировку модели 120N.
3. Проверьте ссылку на частичный номер N610099374AA.
4. Проверьте сопла под подходящим освещением.
5. Сравните его с существующим одобренным образцом.
6. Провести контролируемое испытание на машине.
7. Запись результатов установки и выполнения.

Руководство по устранению неполадок

Информация о упаковке и заказе

Дюзель должна быть упакована, чтобы защитить ее наконечник и интерфейс крепления во время транспортировки.

Рекомендуемая упаковка

• Индивидуальный защитный мешок или контейнер
• Внутренняя защита от ударов
• Ясная идентификация продукта
• Образец и объем этикетки
• Внешняя картошка, подходящая для международной перевозки
• Разделение партий при заказе нескольких моделей сосудов

Информация, необходимая для предложения

Почему нужно выбрать правильную SMT-насадку

Выбор правильного сопла - это не только решение о покупке запасных частей, оно напрямую влияет на стабильность пикапа, эффективность машины, нагрузку оператора, непрерывность производства и качество размещения.

Недорогой но неправильно сочетаемый соприкосновение может привести к повторным сбоям сборки, сигнализации машины, повреждению компонентов или задержке производства.Стоимость этих прерываний может быть намного выше, чем стоимость самого сопла.

По этой причине подтверждение профессиональной совместимости должно включать модель сопла, номер детали, модель машины, головку размещения, размер компонента и существующие фотографии сопла.

Частые вопросы

1Какова основная функция насадки Panasonic 120N N610099374AA?

120 Н соприкосновение создает управляемое вакуумное соединение между головкой размещения и электронным компонентом.и выпускает его точно в запрограммированном положении размещения PCB.

2Какие машины могут использовать 120 Н сопла?

На 120Н-насадку обычно ссылаются для совместимых семейств машин CM и NPM, включая CM202, CM212, CM402, CM602 и выбранные конфигурации NPM.Точная интерфейсная точка расположения головки и сопла должна быть подтверждена до заказа.

3. N610099374AA и KXFX03DJA01 один и тот же номер части?

N610099374AA обычно используется в качестве основной идентификации для сопла 120N. KXFX03DJA01 также появляется в некоторых документах о поставках в качестве соответствующей ссылки.Потому что поколения оборудования и конфигурации головки могут отличатьсяДля подтверждения клиенты должны предоставить фотографии и данные о машине.

4Как я могу подтвердить, что этот сосуд подходит к моей машине?

Пожалуйста, укажите полную модель машины, тип головки кладки, маркировку существующей сопла, номер текущей части, упаковку компонента, требуемое количество,и четкие фотографии сосуда с нескольких угловЭти детали позволяют поставщику сравнивать интерфейс и приложение.

5Когда следует заменять SMT-насадку?

Заменить сопла, когда очистка не может восстановить стабильность пикапа, когда поверхность пикапа изношена, когда корпус деформирован, когда обнаружена утечка вакуума или при повторном вращении компонента.спускается, ошибки распознавания, и отсутствующие пикапы прослеживаются до сопла.

Свяжитесь с нами

Вы ищете надежный 120N N610099374AA SMT сопла для вашего CM или NPM производственного оборудования?

Присылайте нам модель машины, информацию о расположении головки, текущий код сопла, размеры компонента, требуемое количество и фотографии продукта.Подтвердить наиболее подходящий элемент, и подготовить конкурсную цену.

Мы поддерживаем пробные заказы, требования к производству запасных частей, проекты технического обслуживания и регулярные планы закупок для мировых производителей электроники и компаний по оказанию услуг SMT.

Свяжитесь с нами сегодня, чтобы проверить совместимость, доступность, информацию о сроках поставки, детали упаковки и котировку.

Совместимость и уведомление о товарном знаке

Название производителя оборудования и ссылки на модель машины используются только для описания идентификации продукта и предполагаемой совместимости.Совместимость должна быть подтверждена с использованием конфигурации машины клиента, установленная головка размещения, существующий образец сопла и требования к производству.
