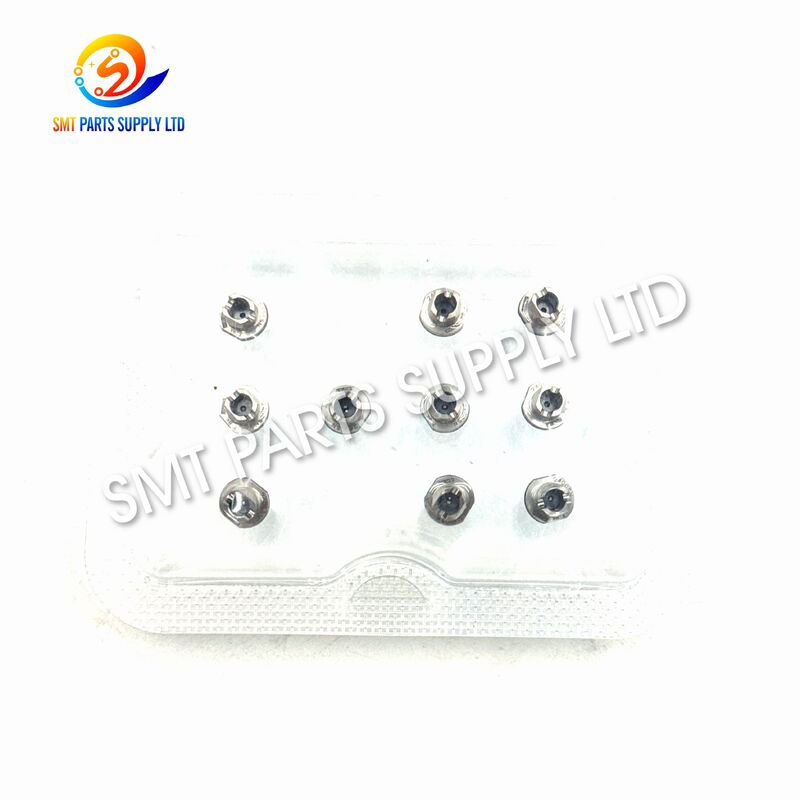

Керамическая насадка для поверхностного монтажа Panasonic 240CSN CM DT NPM N610119486AB

Panasonic 240CSN Керамический SMT Nozzle CM DT NPM N610119486AB

Керамическая SMT-насадка Panasonic 240CSN, обозначенная под номером части N610119486AB, предназначена для вакуумного сбора, транспортировки, выравнивания и размещения совместимых компонентов поверхности.Он обычно используется с выбранным CM, DT и NPM - конфигурации машин для подбора и размещения, оснащенные подходящей головкой сопла.

Дюзель оснащена керамическим наконечником с номинальным наружным диаметром Ø2,4 мм и вакуумным отверстием Ø1,8 мм.Эта структура обеспечивает соответствующую зону контакта для выбранных компонентов микросхем среднего размера, включая типичные пакеты резисторов или конденсаторов 3216 и 4532 и совместимые компоненты тантала.

Предназначен для замены производства, профилактического обслуживания, ремонта линии и инвентаризации запасных частей,240CSN помогает производителям поддерживать стабильную производительность сбора и уменьшать перебои, вызванные износом., заблокированные, трещины или неправильно выбранные насадки.

Окончательная совместимость должна быть всегда подтверждена в соответствии с моделью машины, типом головки размещения, количеством существующих сосудов, размерами компонентов, формой верхней поверхности и производственными параметрами.

Идентификация продукта

Основные преимущества продукта

Причина: распространенные проблемы SMT, связанные с состоянием сопла

Сортирующая и размещающая сосна - это небольшой компонент, но она напрямую влияет на надежность сбора, стабильность компонента, распознавание зрения, точность размещения и непрерывность производства.

Когда соприкосновение изнашивается, блокируется, повреждается или не подходит для компонента, машина может повторяться с ошибками, даже когда другие системы работают правильно.

1Поверхность пикапа изношена.

Непрерывный контакт с компонентами может постепенно изменять профиль кончика сопла.

Типичные результаты включают:

• Увеличилось количество неисправностей при сборе компонентов.
• Компоненты перемещаются после сбора.
• Поворачивание компонента во время движения головы.
• Нерегулярные позиции.
• Высокая частота повторных попыток.
• Снижение эффективности производства.

2Запертый вакуумный проход.

Пыль, остатки клея, пасте сварки, отходы упаковки и мелкие частицы могут проникать во внутренний вакуумный канал.

Частично заблокированная сосна может по-прежнему поймать некоторые компоненты, но сила всасывания может стать непоследовательной.

3- Разбитый керамический наконечник.

Керамические концы обеспечивают отличную размерную устойчивость, но могут быть повреждены при ударе, неправильном обращении, столкновении машины или чрезмерной силовой установке.

Даже небольшая трещина может повлиять на:

• Вакуумное уплотнение.
• Контактный баланс.
• Выравнивание компонентов.
• Повторяемость сбора.
• Прочность кончиков.
• Машинное распознавание.

4Неправильный размер сопла

Слишком маленькая сосна может не обеспечить достаточную контактную площадь или вакуумную удерживающую силу.

Слишком большая сосна может контактировать:

• Терминалы компонентов.
• Повышенные пакеты.
• Ближайшие компоненты.
• Стеклянные карманы.
• Поверхности питателей.
• Чувствительные оптические области.

Правильный выбор сопла должен учитывать не только длину и ширину компонента.

5Неправильное положение.

Подходящая сосна может плохо работать, когда запрограммированное положение не сосредоточено на стабильной поверхности компонента.

Нецентровый сбор может вызвать:

• Наклон компонента.
• Ротация во время движения.
• Ошибки коррекции зрения.
• Сдвиг размещения.
• Компонент падает.
• Пакет поврежден.

6Неправильные настройки вакуума

Недостаточный вакуум может позволить компонентам падать во время движения.

Чрезмерный вакуум может замедлить высвобождение компонентов или увеличить риск выбора нескольких тонких частей из ненадлежащей упаковки.

7Неправильная высота размещения

Если высота подъема слишком низкая, то соприкосновение может чрезмерно нажать на компонент или кармане питателя.

Если высота подъема слишком высока, то насадка может не создавать полного уплотнения с поверхностью компонента.

8Плохое состояние питателя.

Подобные симптомы могут быть вызваны изношенным питателем, неправильным расположением ленты, нестабильным карманом компонента или проблемой с покрытием ленты.

Следовательно, должны быть проведены совместный осмотр сопла, питателя, вакуумной системы, калибровки головы, настройки зрения и программы.

Общие симптомы производства и возможные причины

Решение: Используйте правильный 240CSN

Установка правильной сопла 240CSN может помочь восстановить предполагаемый интерфейс сбора между головкой размещения и совместимыми компонентами.

Керамический наконечник обеспечивает контролируемую контактную поверхность, а вакуумное отверстие Ø1,8 мм позволяет удерживать компонент под отрицательным давлением во время переноса.

При правильном выборе и установке сопла может помочь улучшить:

Устойчивость пикапа

Соответствующая поверхность подбора создает более последовательный контакт между соплами и компонентом.

Содержание компонента

Устойчивый вакуумный поток помогает сохранить компонент надежно прикрепленным во время ускорения, вращения, визуального осмотра и движения к ПКБ.

Повторяемость размещения

Последовательное положение и ориентация компонентов помогают машине применять точные коррекции размещения.

Непрерывность производства

Замена изношенной или треснувшей ноздри может уменьшить частоту сигнализации, ручного вмешательства и остановки производства.

Эффективность обслуживания

Ясно обозначенная модель 240CSN и номер части N610119486AB упрощают закупку и управление запасными частями.

Защита компонентов

Правильный размер сопла может уменьшить ненужный контакт с терминалами компонентов или чувствительными структурами упаковки.

Ожидаемые операционные улучшения

Конечный результат зависит от полного производственного процесса. новая сосна не может самостоятельно исправить повреждение питателя, ошибки калибровки головы, сбои вакуумной системы, неправильное программирование,или неподходящая упаковка компонента.

Спецификации

Объяснение кода для сопла

Обозначение модели помогает покупателям понять основную конфигурацию сопла.

Код насадки не должен использоваться в качестве единственного стандарта совместимости. Клиентам также следует проверить существующий насадка, модель машины, тип головки, упаковка компонента и физические габариты.

Сравнение ноздрей одной серии

Правильная модель зависит от верхней поверхности компонента, веса, высоты, геометрии упаковки, центра сбора, программы машины и конфигурации головы.

240CSN и аналогичные модели серии 240

Эти модели могут выглядеть похожими, но не следует считать их взаимозаменяемыми.

Всегда проверяйте:

• Завершить маркировку сопла.
• Оригинальный номер детали.
• Общая длина сопла.
• Установка.
• Дизайн фланца.
• Признак.
• Геометрия кончиков.
• Спецификация машины.

Применение

Насадка Panasonic 240CSN используется в автоматических процессах сборки SMT, требующих стабильного захвата вакуума и точное размещение совместимых электронных компонентов.

Потребительская электроника

Подходящие производственные среды могут включать:

• Контрольные доски умного дома.
• Аудио- и видеопродукты.
• Контроллеры бытовых приборов.
• Дисплейные модули.
• Переносные электронные устройства.
• Адаптеры питания и зарядки.

Автомобильная электроника

Потенциальные применения включают:

• Модули управления транспортным средством.
• Контрольные панели освещения.
• Сборки датчиков.
• Модули управления энергией.
• Коммуникационные устройства.
• Электроника приборной панели.

Промышленная электроника

Дюзель может применяться при производстве, включающем:

• Программируемые контроллеры.
• Промышленные источники питания.
• Моторные панели управления.
• Автоматическое оборудование.
• Системы наблюдения.
• Интерфейсы связи.

Коммуникационные продукты

Совместимое размещение компонента может потребоваться для:

• Сетевое оборудование.
• Беспроводные модули.
• Платы обработки сигналов.
• Терминалы связи.
• Оборудование для передачи данных.
• Системы управления антеннами.

Электроника освещения

Дюзель может поддерживать совместимое размещение компонентов для:

• Светодиодные панели управления.
• Контроллеры освещения.
• Схемы преобразования энергии.
• Модули умного освещения.
• Комплексы промышленного освещения.

Медицинская и лабораторная электроника

Если требования к компонентам и процессам являются подходящими, к применениям могут относиться:

• Оборудование для наблюдения.
• Лабораторные приборы.
• Диагностическая электроника.
• Контрольные модули.
• Переносные электронные устройства.

Типичные сценарии использования

Как это работает

Шаг 1: Установка сопла

Дзюжина 240CSN устанавливается в совместимую станцию дзюзеля или интерфейс расположения головки.

Место установки должно быть чистым, не поврежденным и свободным от частиц.

Шаг 2: распознавание машины

Машина подтверждает тип сопла с помощью применимого метода распознавания и производственной программы.

Неправильная идентификация сопла может привести к сигнализации или ненадлежащей обработке компонента.

Шаг 3: Позиционирование пикапа

Голова для размещения перемещается над карманом питания, содержащим запрограммированный компонент.

Машина выстраивает сопла с определенными координатами сбора.

Шаг 4: Контакт с соплами

Керамический наконечник приближается к поверхности компонента.

Правильная высота подъема позволяет сосуду создать подходящий контакт без чрезмерного давления.

Шаг 5: Активация вакуума

Отрицательное давление накладывается через вакуумный отверстий Ø1,8 мм.

Компонент удерживается на кончике сопла.

Шаг 6: Подъем компонента

Загрузочная головка поднимает компонент из кармана с лентой, подноса, кормильца или другой системы питания.

Шаг 7: Проверка зрения

Система машинного зрения контролирует положение, вращение и ориентацию компонентов.

Программа размещения рассчитывает требуемую коррекцию.

Шаг 8: Передача компонента

Голова транспортирует компонент к запрограммированному месту PCB.

Дюзел должен поддерживать стабильное всасывание во время движения и вращения.

Шаг 9: Размещение ПКБ

Загрузочная головка опускает компонент на пасту для сварки или указанное положение доски.

Контролируемая сила размещения помогает предотвратить повреждение компонента или ПКБ.

Шаг 10: Выпуск вакуума

Машина останавливает вакуум и выпускает компонент.

Затем сопла возвращается для следующего цикла размещения.

Таблица рабочих процессов

Как выбрать правильный сосуд

1Подтвердите модель машины.

Укажите полное обозначение машины.

Примеры могут включать:

• CM402.
• CM602.
• Серия NPM.
• Серия DT.
• Другие совместимые конфигурации.

Одно семейство машин может быть недостаточным, поскольку на одной платформе могут быть установлены разные головки.

2. Подтвердить тип расположения

Руководитель размещения определяет:

• Интерфейс установки сопла.
• Длина сопла.
• Способ распознавания.
• Поддерживаемый размер компонента.
• Максимальный вес компонента.
• Вакуумная емкость.
• Скорость размещения.

Насадку 240CSN следует заказать только после подтверждения совместимости головки.

3Проверьте существующую маркировку сопла.

Укажите четкие фотографии:

• Полный корпус сопла.
• Керамический пикап.
• Фланц.
• Признак.
• Напечатанная модель.
• На этикетке есть номер части.
• Интерфейс установки.

4. Укажите размеры компонентов

Следующие данные должны быть включены:

5. Исследуйте поверхность компонента

Кончик сопла должен соприкасаться со стабильной зоной.

Избегайте выбора сопла, который касается:

• Открытые терминалы.
• Повышенные этикетки.
• Оптические линзы.
• Откройте отверстия.
• Хрупкие покрытия.
• Неравномерные формованные поверхности.
• Чувствительные электрические конструкции.

6Подтвердите требуемую зону сбора.

Контактный профиль Ø2,4 мм должен вписываться в стабильную верхнюю поверхность компонента.

Насадка не должна выходить за пределы корпуса компонента или контактировать с соседними конструкциями упаковки.

7. Оценить вес компонента

Более тяжелые компоненты требуют достаточной вакуумной силы и стабильной зоны контакта.

Следует также учитывать ускорение компонента и скорость работы машины.

8Просмотр скорости производства

Высокая скорость создает силы ускорения.

Дзюзель, работающая во время ручного испытания, может оставаться нестабильной при полной производительной скорости.

9. Подтвердить требования к признанию

Обозначение ′′N′′ связано с конфигурацией распознавания, используемой совместимыми системами NPM.

Проверьте, требуется ли на аппарате соответствующая функция распознавания сопла.

10Провести испытательный тест.

Для новой заявки начинать с:

• Небольшой пикап.
• Ручная проверка компонентов.
• Подтверждение распознавания.
• Проверка расположения.
• Мониторинг вакуумной стабильности.
• Постепенное увеличение скорости.

Информация, необходимая перед предложением

Полная информация позволяет ускорить проверку совместимости и уменьшает риск получения неуместной сопла.

Контроль качества

Проверка модели

Модель сопла и номер детали следует проверить по заказу.

Проверка внешнего вида

Проверяется наличие на сосуде:

• Стрельба.
• Деформация.
• Заражение.
• Тяжелые царапины.
• Ущерб от удара.
• Пропал документ.
• Аномальное износ.

Проверка керамических концов

Керамический пикап должен иметь:

• Полная контактная поверхность.
• Никаких видимых чипов.
• Никаких серьезных повреждений.
• Никакого загрязнения клеем.
• Никаких запертых отверстий.

Проверка вакуумного прохода

Внутренний канал должен обеспечивать чистое воздушное течение.

Блокированный проход может значительно снизить производительность сбора.

Проверка крепежной конструкции

Место установки должно соответствовать подтвержденной конфигурации головки.

Инспекция по количеству

Количество упаковки должно соответствовать заказу и перечню упаковки.

Проверка упаковки

Каждое отверстие должно быть защищено от:

• Удар.
• Пыль.
• Влажность.
• Контакт с концами.
• Вибрация транспорта.

Таблица доотгрузочной инспекции

Рекомендации по установке

1. Остановите машину в соответствии с утвержденной процедурой технического обслуживания.
2. Переместите головку размещения в безопасное обслуживающее положение.
3. Удалите существующую насадку, используя правильный способ обработки.
4. Проверьте станцию соприкосновения на предмет наличия пыли или сломанного материала.
5. Очистите место установки утвержденным инструментом технического обслуживания.
6. Не прикасайтесь к керамическому концу голыми пальцами.
7. Установите сопла 240CSN без чрезмерного усиления.
8. Убедитесь, что сопла правильно установлена.
9. Проверьте распознавание машины.
10. Проведите испытание на низкой скорости.
11. Проверьте выравнивание зрения и освобождение компонента.
12. Возобновить полномасштабное производство только после стабильного тестирования.

Рекомендации по техническому обслуживанию

Ежедневный визуальный осмотр

Проверьте кончик сопла на наличие видимого загрязнения, трещин и ненормального износа.

Регулярная уборка

Использовать одобренный SMT метод очистки сосудов.

Не вставляйте твердые металлические предметы в керамическое отверстие.

Проверка вакуумной производительности

Следите за тенденциями ошибок сбора и производительностью вакуума.

Постепенное увеличение ошибок может указывать на частичное блокирование сопла.

Проверка столкновений

Удалите и осмотрите сопла сразу после столкновения головы или аномальной остановки машины.

Правильное хранение

Разместите сосуды в отдельные отсеки.

Не позволяйте керамическим концам соприкасаться.

Записи по техническому обслуживанию

Запись:

• Модель сопла.
• Номер части.
• Дата установки.
• Машинная линия.
• Положение головы.
• Дата уборки.
• Происхождение ошибок.
• Заместительная причина.

Рекомендуемый график обслуживания

Фактические интервалы технического обслуживания зависят от объема производства, чистоты мастерской, материала компонента, состояния питателя и скорости работы машины.

Опаковка

До подтверждения заказа можно обсудить специальные этикетки, отчеты об инспекции или индивидуальную упаковку.

Преимущества покупки

Ясные данные о продукте

Модель 240CSN и номер части N610119486AB четко указаны для более легкого поиска.

Помощь по совместимости

Информация о машине, голове, компоненте и существующих сосудах может быть рассмотрена до подтверждения заказа.

Гибкое количество

Можно обсудить пробные заказы, объемы технического обслуживания и закупки объемов производства.

Защитная упаковка для экспорта

Индивидуальная защита помогает уменьшить повреждения керамического кончика во время международной перевозки.

Проверка перед отправкой

Модель продукта, внешний вид, состояние кончиков, проход вакуума и количество можно проверить перед отправкой.

Подходит для нескольких типов покупателей

Этот продукт подходит для:

• SMT-фабрики.
• Производители электроники.
• Компании EMS.
• Команды по техническому обслуживанию машин.
• Реставраторы оборудования.
• Дистрибьюторы запасных частей.
• Заграничные торговые компании.
• Поставщики технических услуг.

Частые вопросы

Вопрос 1: Какой номер первичной части для насадки Panasonic 240CSN?

Номер основной части N610119486AB. Покупатели должны подтвердить существующую маркировку сопла, модель машины, тип головки,и физическую структуру перед размещением заказа, поскольку аналогичные модели сосудов 240 серии не являются автоматически взаимозаменяемыми.

Вопрос 2: Какие машины могут использовать сопла 240CSN?

Насадка обычно ассоциируется с выбранными конфигурациями CM, DT и NPM. Совместимость зависит от установленной головки размещения, интерфейса насадки, системы распознавания,и машины программы, а не только имя машины-семейства.

Вопрос 3: Какие компоненты может поймать соприкосновение 240CSN?

Типичные применения включают 3216 и 4532 сопротивления или конденсаторные пакеты и совместимые тантальные компоненты.форма верхней поверхности, центр сбора, настройки вакуума и скорость производства.

Вопрос 4: Почему новая насадка все еще производит ошибки сбора?

Проблема может быть связана с положением питателя, упаковкой компонента, подачей вакуума, калибровкой головы, высотой сбора, настройками зрения, программированием машины или неправильным выбором сопла.Перед заменой дополнительных деталей следует проверить весь процесс сбора.

Q5: Какая информация необходима для точной котировки?

Пожалуйста, укажите модель насадки, номер детали, модель полной машины, тип насадки насадки, существующие фотографии насадки, размеры компонента, упаковка компонента, требуемое количество,пункт назначения доставки, требуемого состояния и любых специальных требований к осмотру или упаковке.

Свяжитесь с нами

Свяжитесь с нами для получения информации о наличии продукции, о ценовой котировке, сроках поставки, обзоре совместимости, требованиях к инспекции и международных договоренностях по доставке.

Чтобы получить более быстрое и точное предложение, пожалуйста, укажите:

• Модель продукта: 240CSN.
• Часть N610119486AB.
• Полная машина.
• Тип расположения головы.
• Существующие фотографии сосудов.
• Название компонента и упаковка.
• Размеры компонента.
• Необходимое количество.
• Страна доставки.
• Запрошенная дата доставки.
• Необходимое состояние продукта.
• Специальные требования к упаковке или проверке.

Мы поддерживаем пробные заказы, регулярные требования к техническому обслуживанию, закупку запасных частей на производственной линии и запросы на количество дистрибьюторов.
