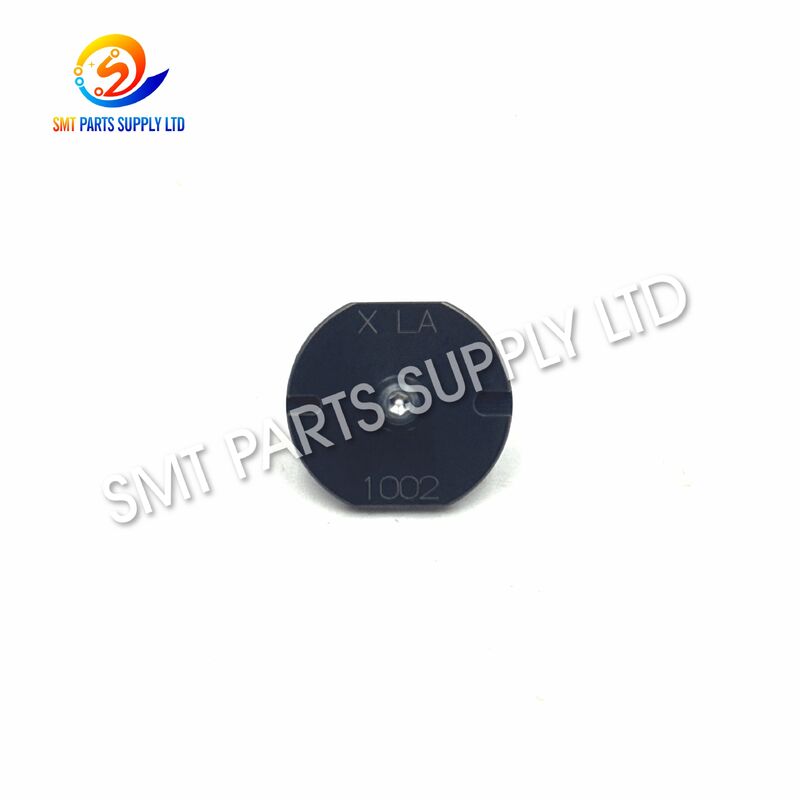

Насадка Panasonic 1002 Precision SMT CM DT NPM KXFX037TA00

Прецизионное сопло для поверхностного монтажа Panasonic 1002 KXFX037TA00 представляет собой компонент вакуумного захвата, разработанный для некоторых конфигураций машин поверхностного монтажа CM, DT и NPM. Установленная на установочной головке, насадка захватывает электронные компоненты из ленточных устройств подачи, лотков, трубок или других систем подачи и переносит их в запрограммированные монтажные позиции на печатной плате.

Форсунка 1002 обычно обозначается номером детали KXFX037TA00. KXFW1ATAA00 и KXFX03DVA00 также используются в качестве перекрестных номеров на рынке запасных частей SMT. В списках совместимости сопло обычно связывается с платформами CM и DT, а некоторые ссылки на поставки также включают выбранные конфигурации NPM. Поэтому перед покупкой необходимо проверить установочную головку, существующее количество сопел и конфигурацию машины. небольшая, но важная часть производственной линии SMT. Его размерное состояние, вакуумный проход, монтажный интерфейс и поверхность захвата могут напрямую влиять на стабильность захвата компонента, точность распознавания, повторяемость размещения, скорость производства и загрузку машины.

Насадка Panasonic 1002 подходит для производителей электроники, заводов EMS, групп технического обслуживания SMT, компаний по обслуживанию оборудования, дистрибьюторов запасных частей и производственных предприятий, которым требуется надежная насадка для профилактического обслуживания или аварийной замены.

Идентификация продукта

Причина: почему возникают проблемы с захватом и размещением

Ошибки захвата SMT не всегда вызваны самой машиной для размещения. Многие производственные проблемы связаны с износом сопел, загрязнением, неправильным выбором модели, расположением питателя, упаковкой компонентов, утечкой вакуума или неподходящими настройками процесса.

Понимание фактической причины помогает инженерам по техническому обслуживанию избежать ненужной замены деталей оборудования и сократить время простоя производства.

1. Износ наконечника сопла

Во время непрерывной работы сопло неоднократно контактирует с электронными компонентами. Длительное использование может постепенно изменить поверхность захвата, уменьшая эффективную площадь уплотнения между соплом и компонентом.

Изношенная поверхность звукоснимателя может стать причиной:

• Слабая вакуумная удерживающая сила.
• Движение компонентов во время транспортировки.
• Увеличена частота повторных попыток получения сообщения.
• Нестабильность распознавания.
• Выпадение компонента.
• Смещение размещения.

2. Заблокирован вакуумный проход.

Во внутренний вакуумный канал могут попасть пыль, фрагменты упаковки, остатки клея, частицы паяльной пасты и другие производственные загрязнения.

Даже частичная блокировка может уменьшить поток воздуха и привести к нестабильной работе звукоснимателя. Машина может продолжать работать, но надежность подборщика может постепенно снижаться.

3. Погнутый или поврежденный корпус насадки.

Форсунка может выйти из строя по следующим причинам:

• Случайное воздействие.
• Неправильное ручное обращение.
• Неправильное хранение.
• Столкновение с головой.
• Неправильная операция замены форсунок.
• Установка неподходящей модели форсунки.

Небольшая деформация может привести к смещению компонента от центра, что повлияет на распознавание камеры и точность размещения.

4. Неправильный выбор насадки.

Сопло должно соответствовать размеру, весу, форме поверхности, площади захвата и конфигурации головки машины.

Слишком маленькая насадка может не обеспечить достаточного всасывания. Слишком большое сопло может задевать выводы компонентов, края корпуса, карманы устройства подачи или близлежащие компоненты.

5. Неправильная установка.

Если насадка не полностью установлена ​​на установочной головке, монтажное положение может стать нестабильным.

Возможные результаты включают в себя:

• Утечка вакуума.
• Вращение сопла.
• Ненормальная вибрация машины.
• Сигнализация замены форсунок.
• Сбой распознавания компонентов.
• Изменение высоты подборщика.

6. Загрязненный монтажный интерфейс

Пыль или остатки между насадкой и держателем насадки могут помешать правильной установке. Сопло может выглядеть установленным, но при этом оставаться слегка наклоненным или свободно установленным.

7. Неправильные координаты пикапа.

Правильно функционирующая насадка может по-прежнему вызывать ошибки захвата, если координаты устройства подачи, высота захвата, данные о компонентах или положения лотков неверны.

8. Нестабильная упаковка компонентов

Поврежденная несущая лента, деформированные карманы, чрезмерное натяжение защитной ленты, вращение компонентов внутри кармана или неправильное расположение лотка могут помешать центральному захвату.

Распространенные производственные проблемы

Решение: как насадка Panasonic 1002 помогает производству

Сопло Panasonic 1002 KXFX037TA00 представляет собой практическое решение, когда существующее сопло изношено, загрязнено, повреждено, отсутствует или больше не пригодно для стабильного производства.

Стабильный вакуумный датчик

Сопло передает вакуумное давление от установочной головки к поверхности захвата компонента. При правильном выборе и установке он помогает поддерживать стабильную силу удержания компонента на протяжении всего цикла движения.

Точное позиционирование компонентов

Правильно изготовленная насадка поддерживает центрированный звукосниматель. Стабильное позиционирование компонента позволяет системе технического зрения рассчитывать точные поправки по осям X, Y и вращению перед размещением.

Повторяемая эффективность размещения

Постоянные монтажные размеры и геометрия подборщика помогают машине повторять тысячи циклов захвата и укладки с меньшим количеством перерывов.

Сокращение времени незапланированных простоев

Наличие запасных насадок на складе для технического обслуживания позволяет производственным бригадам быстро заменять поврежденные узлы. Это может сократить задержки, вызванные экстренными закупками и международной доставкой.

Повышенная эффективность обслуживания

Насадку можно проверять, чистить, заменять и хранить отдельно. Бригады технического обслуживания могут контролировать состояние форсунок без замены более крупных и дорогих узлов установочной головки.

Гибкие закупки

Сопло 1002 можно заказать отдельно или в сочетании с дополнительными моделями сопел, фильтрами, держателями, деталями питателя, ремнями, датчиками, клапанами, двигателями и другими сменными компонентами SMT.

Преимущества продукта

Технические характеристики

Уведомление о совместимости

Одних лишь названий машин не всегда достаточно для подтверждения совместимости сопел. В машинах одной серии могут использоваться разные установочные головки, держатели насадок, варианты программного обеспечения и версии аппаратного обеспечения.

Перед заказом клиенты должны предоставить как можно больше следующей информации:

Уведомление об идентификации 1002 и 1002N

Сопла 1002 и 1002N не должны автоматически рассматриваться как идентичные продукты.

Стандартное сопло 1002 обычно обозначается как KXFX037TA00. В сопле 1002N может использоваться другой номер детали и конструкция сопла. В одной из ссылок на промышленные сопла 1002N указан как N610098970AA, а KXFX037TA00 указан как стандартное сопло 1002. Лучше проверить полный код форсунки, а не заказывать только по номеру «1002».

Сравнение соответствующих моделей сопел

Сопло 1002 принадлежит к семейству часто называемых сопел с цифровым обозначением. Сопутствующие модели могут иметь другую конструкцию всасывающего устройства, площадь всасывания и диапазон применения.

Таблица предназначена только для сравнения моделей. Он не заменяет проверку головки машины и компонентов.

Приложение

Линии сборки печатных плат

Сопло используется в автоматизированных процессах сборки печатных плат, где электронные компоненты необходимо извлекать из устройств питания и точно размещать на площадках с паяльной пастой.

Производство бытовой электроники

Подходящие установочные платформы могут использовать насадку при производстве:

• Продукты для умного дома.
• Платы управления питанием.
• Бытовая электроника.
• Модули дисплея.
• Аудиооборудование.
• Устройства связи.
• Электронные аксессуары.

Автомобильная электроника

Сопло может поддерживать производство совместимых линий SMT:

• Модули управления автомобилем.
• Сенсорные платы.
• Электроника управления освещением.
• Комбинация приборов в сборе.
• Коммуникационные модули.
• Платы управления питанием.

Промышленная электроника

Продукты промышленного управления требуют стабильного и повторяемого размещения компонентов. Типичные области применения включают контроллеры, источники питания, приводные системы, устройства мониторинга, коммуникационные модули и оборудование автоматизации.

Телекоммуникационные продукты

Совместимые машины могут использовать сопло для производства печатных плат, включая сетевое оборудование, модули связи, маршрутизаторы, устройства обработки сигналов и соответствующие электронные сборки.

Светодиодная и осветительная продукция

Сопло может поддерживать подходящие процессы размещения компонентов для плат драйверов светодиодов, контроллеров освещения, продуктов интеллектуального освещения и электронных дисплеев.

Контрактное производство EMS

Заводы EMS часто обрабатывают несколько продуктов печатных плат и пакетов компонентов. Поддержание полного запаса сопел помогает повысить гибкость переналадки и непрерывность производства.

Обслуживание оборудования SMT

Поставщики услуг по обслуживанию оборудования, дистрибьюторы оборудования и заводские бригады технического обслуживания могут иметь форсунку 1002 на складе запасных частей для профилактического обслуживания и экстренной замены.

Таблица сценариев применения

Как это работает

Шаг 1: Выбор насадки

Программа размещения подбирает сопло в соответствии с комплектацией компонентов, размерами, весом, поверхностью захвата и конфигурацией машины.

Шаг 2: Установка насадки

Сопло устанавливается вручную или с помощью автоматической системы смены сопел машины. Монтажный интерфейс должен быть чистым и полностью закрепленным.

Шаг 3: Перемещение в положение захвата

Установочная головка перемещается над запрограммированным положением устройства подачи, лотка, трубки или подачи компонентов.

Шаг 4: Контролируемый спуск

Форсунка опускается на запрограммированную высоту подборщика. Правильная высота помогает соплу контактировать с компонентом без чрезмерного давления.

Шаг 5: Активация вакуума

Машина активирует вакуумное давление через внутренний канал сопла. Компонент прижимается к поверхности захвата сопла.

Шаг 6: Подтверждение получения

Оборудование может проверять значения вакуума, наличие компонентов, данные изображения или другие сигналы процесса, чтобы подтвердить успешный захват.

Шаг 7: Распознавание видения

Компонент проходит через систему машинного зрения. Система измеряет позиционные и вращательные отклонения.

Шаг 8: Коррекция положения

Установка для размещения рассчитывает значения коррекции и регулирует положение компонента перед монтажом.

Шаг 9: Размещение печатной платы

Головка перемещается в запрограммированную координату платы. Сопло опускает деталь на необходимую высоту установки и сбрасывает вакуум.

Шаг 10: Повторение цикла

Сопло продолжает выполнять операции захвата и укладки согласно производственной программе.

Как состояние сопла влияет на производство

Как выбрать правильную насадку

1. Проверьте полный номер детали.

Рекомендуемый код заказа: KXFX037TA00. Клиентам также следует сравнить KXFW1ATAA00 и KXFX03DVA00, если эти номера указаны в существующих записях или упаковке.

2. Подтвердите модель машины.

Укажите полную модель машины, а не просто указывайте «машина CM», «машина DT» или «машина NPM».

3. Подтвердите размещение головы

Размещающая головка является одним из наиболее важных факторов совместимости. Машины одного семейства могут использовать головки разных типов.

4. Осмотрите существующее сопло.

Проверьте маркировку модели, конструкцию крепления, форму наконечника, длину корпуса и конструкцию интерфейса установленной насадки.

5. Предоставьте четкие фотографии

На фотографиях должно быть видно:

• Полный внешний вид насадки.
• Наконечник насадки.
• Монтажный раздел.
• Боковой профиль.
• Напечатанная или выгравированная маркировка.
• Интерфейс размещения-головки.

6. Проверьте пакет компонентов.

Укажите имя и размеры пакета компонента, включая длину, ширину и высоту.

7. Оцените поверхность звукоснимателя

Выбранная насадка должна касаться устойчивой и достаточно ровной площадки. Поверхность захвата не должна пересекаться с проводами, разъемами, этикетками, полостями или неровными секциями упаковки.

8. Учитывайте вес компонентов

Более тяжелые компоненты требуют достаточной площади всасывания и стабильной производительности вакуума.

9. Проверьте скорость машины.

Высокоскоростное размещение создает силы ускорения и торможения. Насадка должна надежно удерживать деталь во время движения.

10. Тестирование перед массовым производством

После установки проведите заводское тестирование и проконтролируйте:

• Уровень успеха пикапа.
• Показания вакуума.
• Результаты признания.
• Вращение компонентов.
• Точность размещения.
• Машинная сигнализация.
• Состояние поверхности детали.

Контрольный список выбора сопла

Рекомендации по установке

1. Остановите оборудование в соответствии с процедурой технического обслуживания машины.
2. При работе с насадкой используйте чистые перчатки или одобренные инструменты.
3. Перед установкой осмотрите держатель насадки и монтажный интерфейс.
4. Удалить пыль, осколки, масло и остатки производства.
5. Убедитесь, что модель насадки соответствует установочной головке.
6. Установите насадку в правильном положении и направлении.
7. Не вставляйте несовместимую насадку с силой в держатель.
8. При необходимости выполните процедуры проверки или калибровки форсунок.
9. Прежде чем полностью перезапустить производство, выполните тест на низкой скорости.
10. Отслеживайте значения вакуума, результаты распознавания и производительность захвата.

Чистка и обслуживание

Рекомендуемые методы очистки

• Регулярно проверяйте наконечник насадки.
• Используйте чистый и сухой фильтрованный воздух.
• Используйте одобренные инструменты для чистки сопел.
• Осторожно удалите загрязнения из вакуумного канала.
• При необходимости используйте подходящий чистящий раствор.
• Перед установкой полностью высушите насадку.
• Храните очищенные форсунки в маркированных контейнерах.
• Отделите поврежденные форсунки от пригодного к использованию инвентаря.

Действия, которых следует избегать

• Не используйте чрезмерное давление воздуха.
• Не вставляйте металлическую иглу слишком большого размера.
• Не полируйте поверхность датчика без разрешения.
• Не используйте неизвестные химические чистящие средства.
• Не роняйте насадку на твердую поверхность.
• Не продолжайте использовать погнутую насадку.
• Не смешивайте разные модели без этикеток.
• Не устанавливайте насадку в загрязненный держатель.

Рекомендуемый график технического обслуживания

Проверка качества

Проверка внешнего вида

Сопло следует проверить на предмет деформации, царапин, загрязнений, коррозии и повреждений при обращении.

Проверка монтажа

Монтажная секция должна надежно соответствовать соответствующему интерфейсу установочной головки.

Проверка вакуумного прохода

Внутренний всасывающий канал должен оставаться открытым и свободным от производственных загрязнений.

Проверка выравнивания

Корпус насадки и наконечник приемника должны быть выровнены соответствующим образом для обеспечения стабильного позиционирования компонентов.

Проверка модели

Перед упаковкой необходимо сравнить модель сопла и номер детали с заказом на поставку клиента.

Проверка упаковки

Форсунка должна быть защищена от ударов, пыли, влаги и движения во время международной перевозки.

Таблица контроля качества

Упаковка и доставка

Каждая насадка упакована, чтобы уменьшить повреждения, вызванные вибрацией, ударами, пылью, влажностью и обращением со смешанными моделями.

Зачем хранить запасные насадки

Размещающее сопло – часто используемый производственный компонент. Несмотря на то, что отказ сопла незначителен, он может остановить всю установочную головку или производственный процесс.

Наличие запасных запасов дает ряд преимуществ:

Часто задаваемые вопросы

Вопрос 1: Какой правильный номер детали насадки Panasonic 1002?

Основной номер детали — KXFX037TA00. KXFW1ATAA00 и KXFX03DVA00 также часто используются в качестве номеров перекрестных ссылок. Перед заказом клиентам следует сравнить существующую конфигурацию сопла и головки машины.

В2: Можно ли использовать сопло 1002 на всех машинах CM, DT или NPM?

Нет. Совместимость зависит от установленной установочной головки, держателя форсунки, конфигурации машины и версии производства. Пожалуйста, предоставьте полную модель машины и информацию о головке для проверки.

В3: Сопло 1002 такое же, как сопло 1002N?

Их не следует считать автоматически взаимозаменяемыми. Стандартные номера 1002 и 1002N могут использовать разные номера деталей и конструкции. Всегда проверяйте полный код форсунки и существующий номер детали.

В4: Какая информация необходима для точного ценового предложения?

Пожалуйста, укажите модель сопла, номер детали, модель машины, тип установочной головки, существующие фотографии сопла, необходимое количество, запрошенное состояние, страну доставки и ожидаемое время доставки.

В5: Почему новая насадка по-прежнему выдает ошибки захвата?

Возможные причины включают неправильный выбор насадки, смещение устройства подачи, неподходящую высоту подборщика, заблокированные вакуумные линии, неверные данные о компонентах, повреждение несущей ленты, нестабильные поверхности компонентов или загрязнение внутри держателя насадки.

Связаться с нами

Свяжитесь с нами, чтобы узнать расценки на насадки Panasonic 1002 KXFX037TA00, проверку совместимости, заказы на образцы, закупку смешанных моделей или оптовые заказы.

Для более быстрого подтверждения укажите:

• Модель насадки.
• Полный номер детали.
• Модель машины.
• Тип размещения головки.
• Фотографии существующих сопел.
• Требуемое количество.
• Требуемое состояние товара.
• Дополнительный список запасных частей SMT.
• Место доставки.
• Требуемая дата доставки.

Мы поддерживаем запросы на единичные изделия, заказы на смешанные насадки, списки запасных частей для технического обслуживания и требования к оптовым закупкам для производителей электроники, заводов EMS, компаний по обслуживанию оборудования и международных дистрибьюторов.

Отправьте подробный запрос для точного подтверждения модели, конкурентного предложения, защитной экспортной упаковки и профессиональной поддержки запасных частей SMT.
