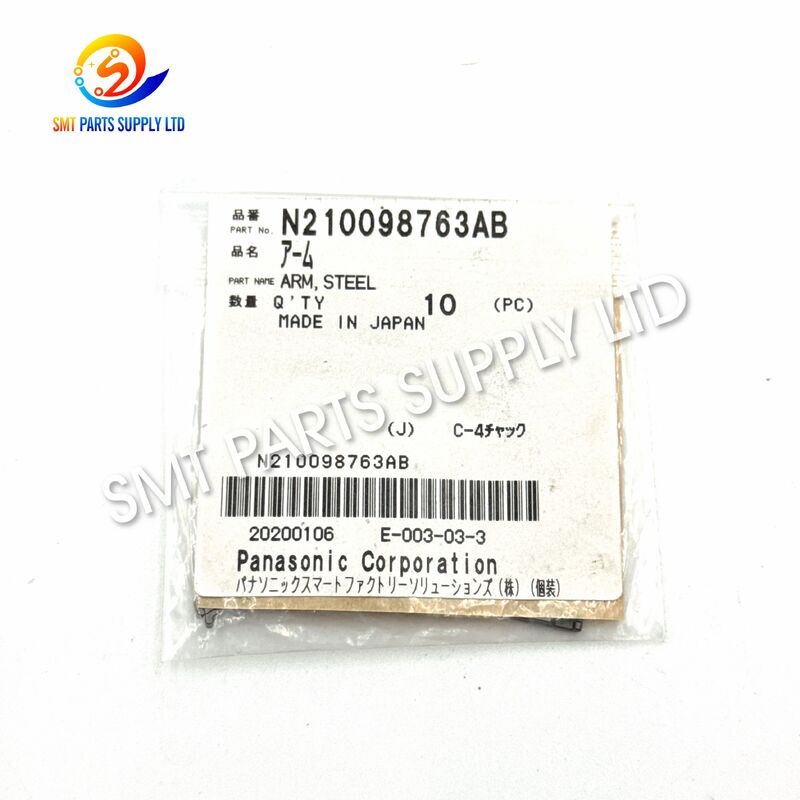

Panasonic N210098763AB Прецизионный стальной зажимной рычаг для держателя CM602 и NPM с механическим зацеплением

Стальной зажим Panasonic N210098763AB для держателя CM602 NPM

Стальной зажимной рычаг Panasonic N210098763AB — это прецизионная механическая запчасть, обычно используемая в узлах держателей установочных машин CM602 и NPM SMT. В каталогах запчастей он также обозначается как «РУЧКА, СТАЛЬ», «Зажимной рычаг» или «Зажимной рычаг 12». Его основная цель — обеспечить контролируемое механическое зацепление внутри соответствующего механизма держателя сопла или установочной головки.

При крупносерийном производстве электроники компоненты установочной головки совершают тысячи рабочих движений. Повторяющееся движение, загрязнение, механическое воздействие, неправильная установка или износ окружающих деталей могут повлиять на движение и зацепление зажимного рычага. Замена изогнутого, изношенного, треснутого или поврежденного рычага может помочь восстановить механическую работу узла держателя после проверки всего механизма головки.

Для точного заказа клиенты должны предоставить полный номер детали.N210098763ABмодель машины, спецификация установочной головки, необходимое количество и фотографии существующего компонента. CM602 и NPM являются наиболее часто упоминаемыми приложениями, но перед покупкой необходимо проверить совместимость с установленным держателем в сборе и списком деталей машины.

Номер N210098763AB постоянно идентифицируется в независимых списках деталей SMT как стальной зажимной рычаг, связанный с применениями держателей CM602 и NPM.

В рычаге используется компактная стальная конструкция, пригодная для многократного механического перемещения внутри совместимого механизма держателя. Его жесткая форма помогает поддерживать необходимую геометрию зацепления при правильной установке компонента.

Полный номер деталиN210098763ABпозволяет специалистам по техническому обслуживанию отличить этот компонент от визуально похожих рычагов, используемых в головках, держателях или машинах других поколений.

Эта деталь связана с секцией механического зажима соответствующего узла держателя сопла или установочной головки, а не с механизмом подачи, сервоприводом, платой управления, клапаном или системой датчиков.

Зажимной рычаг может храниться как часть запаса технического обслуживания SMT для ремонта оборудования, планового обслуживания и аварийной замены.

Изделие компактно и может быть упаковано индивидуально или объединено с другими деталями оборудования SMT, что помогает зарубежным заводам сократить расходы на отдельную транспортировку.

Перед заказом клиенты могут предоставить информацию о машине и фотографии старых деталей. Это помогает выявить возможные различия в конфигурации головки, положении держателя, индексе версии и размерах компонента.

Зажимной рычаг работает как часть движущегося механического узла. Его может потребовать замена, если при проверке выявляются физические повреждения, чрезмерный износ, плохой ход или неправильное зацепление.

Повторяющиеся циклы зажима и отпускания могут постепенно изнашивать зону контакта рычага, шарнирную часть, монтажную поверхность или удерживающую кромку.

Скорость износа может зависеть от:

• Ежедневное время производства
• Частота цикла размещения головки
• Качество обслуживания машины
• Чистота держателя в сборе
• Состояние соответствующей пружины
• Выравнивание держателя
• Предыдущие столкновения компонентов
• Практика смазки, где это применимо

Изношенная контактная поверхность может изменить способ взаимодействия рычага с соответствующим компонентом держателя.

Столкновение сопла, падение узла головки, принудительное ручное движение, неправильное использование инструмента или посторонний материал внутри механизма могут погнуть или повредить рычаг.

Даже незначительная деформация может стать причиной:

• Ограниченное движение
• Неравномерный контакт
• Неправильное зацепление держателя
• Механическое вмешательство
• Необычный рабочий шум
• Повторные сигналы держателя
• Ускоренный износ окружающих деталей.

Заметно согнутую руку нельзя выпрямлять и повторно использовать без соответствующей технической оценки.

Вокруг подвижного механизма могут собираться пыль, остатки смазки, клейкий материал, фрагменты сломанных компонентов и другие загрязнения.

Загрязнение может:

• Увеличение трения
• Ограничьте перемещение руки
• Предотвратить полное вовлечение
• Повреждение контактных поверхностей
• Создайте неравномерное движение
• Влияет на действие пружинного возврата

Очистку следует выполнять в соответствии с процедурой технического обслуживания машины.

Стальной рычаг может работать вместе с пружиной или другим возвратным механизмом. Слабая, сломанная, отсутствующая или неправильно установленная пружина может вызвать ненормальное движение руки.

Замена только рычага может не решить проблему, если пружина повреждена.

Поврежденный держатель, вал, шарнирный штифт, втулка, монтажный винт или контактный блок могут оказывать ненормальное воздействие на зажимной рычаг.

Перед установкой замены необходимо проверить весь механический узел.

Рычаг может преждевременно выйти из строя при установке:

• В неправильном направлении
• В неправильном положении держателя
• С неправильной застежкой
• С неподходящей пружиной
• Под чрезмерным усилием затяжки
• Без соответствующего разрешения
• С загрязнением, попавшим под него
• С несовпадающими окружающими компонентами

Фотография оригинальной сборки перед разборкой может уменьшить количество ошибок при установке.

Эти симптомы также могут быть вызваны другими деталями узла установочной головки. Прежде чем решить, какой компонент необходимо заменить, рекомендуется провести полную механическую проверку.

Установка правильно подобранного зажимного рычага N210098763AB обеспечивает практическое решение для ремонта, когда подтверждено, что существующий рычаг изношен, поврежден, деформирован или отсутствует.

Запасной рычаг должен соответствовать требуемым:

• Общая форма
• Толщина материала
• Размер поворотного отверстия
• Контактный профиль
• Ориентация монтажа
• Положение держателя
• Точка зацепления пружины
• Конфигурация головы

Один только схожий внешний вид не подтверждает взаимозаменяемость.

Полный код должен быть записан так:

N210098763AB

Последний суффикс важен. Покупателям не следует делать заказ только по таким описаниям, как «Рычаг NPM», «Зажим CM602» или «Рычаг-держатель».

Деталь может использоваться для:

• Корректирующее обслуживание машины
• Профилактическое обслуживание головки установки
• Ремонт механизма форсунодержателя
• Ремонт подержанной техники
• Подготовка запасных частей для производственной линии
• Замена поврежденных механических компонентов
• Ремонтный запас для зарубежных заводов
• Запасы сервисной компании по оборудованию

Предоставление фотографии старой детали и информации о машине позволяет поставщику сравнить видимую конструкцию перед отправкой.

Рекомендуемые фотографии включают в себя:

N210098763AB чаще всего упоминается как зажим для оборудования CM602 и NPM. Одна более широкая ссылка на детали также связывает код с конфигурациями NPM-TT2, NPM-W2, CM402, CM212 и DT401. Поскольку этот более широкий список моделей не является единообразным во всех каталогах, покупатели должны рассматривать его только как образец для проверки, а не как доказательство универсальной совместимости.

В официальной информации о продукте Panasonic оборудование NPM описывается как модульное оборудование для укладки, использующее различные конфигурации головок для укладки. Это одна из причин, по которой одной конкретной серии машины может быть недостаточно для выбора запасных частей.

N210098763AA и N210007284AB появляются рядом с N210098763AB в некоторых списках запасных частей SMT, но эти номера не должны представляться как гарантированные замены. Суффикс, профиль, конфигурацию головки и положение установки необходимо проверять отдельно.

Рычаг обычно продается для держателей CM602. Его можно использовать, если установленный рычаг имеет номер N210098763AB и требует замены из-за износа или физического повреждения.

Эта деталь также обычно указывается для оборудования для размещения NPM. В запрос следует включить точную конфигурацию машины и головки NPM, поскольку в разных моделях NPM могут использоваться разные установочные головки и механические узлы.

N210098763AB можно рассматривать, когда проверка подтверждает повреждение рычага в соответствующем механизме держателя форсунки или держателя зажима.

Одновременно следует проверить следующие детали:

• Корпус держателя
• Возвратная весна
• Поворотный штифт
• Крепежный винт
• Вал или втулка
• Контактная поверхность
• Форсунка в сборе
• Пневматические соединения вокруг головы
• Датчики, связанные с позиционированием держателя
• Механические упоры

Заводы, эксплуатирующие совместимые машины, могут иметь проверенные зажимные рычаги на складе для технического обслуживания.

Практический план запасов может включать:

Компании, занимающиеся обслуживанием оборудования SMT, могут использовать этот рычаг при восстановлении совместимых головок или подготовке бывших в употреблении машин к перепродаже.

Перед завершением ремонта технические специалисты должны проверить:

• Свободное механическое движение
• Правильная ориентация руки
• Участие держателя
• Пружинное возвратное действие
• Калибровка головки
• Работа сопла
• Состояние сигнализации машины
• Результаты пробного размещения

Этот зажимной рычаг может использоваться при проведении работ по техническому обслуживанию:

• Заводы по производству электроники
• Средства автомобильной электроники
• Заводы бытовой электроники
• Производители промышленных систем управления
• Заводы средств связи
• компании по сборке светодиодов
• Линии по производству силовой электроники
• Заводы по производству приборов управления
• Производство медицинской электроники
• Центры ремонта SMT оборудования
• Дистрибуция запасных частей
• Компании по ремонту б/у техники

N210098763AB — пассивный механический компонент. Он сам по себе не генерирует электрическое, пневматическое или моторное движение.

Рычаг остается в заданном положении внутри узла держателя. Его исходное положение может поддерживаться пружиной, шарнирной конструкцией, геометрией держателя или другим механическим компонентом.

Во время работы машины усилие передается через соответствующий механизм установочной головки.

В зависимости от конкретной конструкции головки эта сила может привести к тому, что рука:

• Поворот
• Сдвиг
• Открыть
• Закрывать
• Удерживать
• Выпускать
• Связаться с держателем
• Вернитесь в исходное положение

Контактная поверхность рычага зацепляется с соответствующим компонентом держателя. Правильные размеры и выравнивание позволяют механизму сохранять необходимое механическое взаимодействие.

Когда управляющая сила снимается или реверсируется, рычаг перемещается из положения зацепления.

Пружина или связанный с ней компонент могут помочь вернуть его в нормальное положение.

Движение повторяется во время производства. Надежная работа зависит от:

• Правильная геометрия руки.
• Правильная установка
• Очистите контактные поверхности
• Подходящий зазор шарнира
• Правильное состояние весны
• Надежные крепления
• Неповрежденные компоненты держателя
• Правильная регулировка машины

Точное расположение компонентов зависит от модели установочной головки.

Первое требование отбора – точное совпадение с:

N210098763AB

Не пропускайте финалАБсуффикс.

Вместо того, чтобы писать только «NPM», укажите полное обозначение машины.

Примеры могут включать в себя:

• СМ602
• Точная серия NPM
• НПМ-W2
• НПМ-ТТ2
• Другая модель указана в спецификации оборудования.

Полная модель помогает при проверке совместимости, но не заменяет проверку номера детали.

Укажите спецификацию головки, идентификационную этикетку головки, количество насадок или код сборки держателя.

Одна и та же платформа машины может быть оснащена головками более чем одного типа.

Проверьте замену на снятом рычаге:

Каталог деталей машины или спецификация материалов следует рассматривать как предпочтительный справочник для выбора.

По возможности предоставьте:

• Серийный номер машины
• Серийный номер головы
• Ассемблерный код
• Схема деталей в разобранном виде
• Существующий номер детали
• Предыдущая запись о покупке

Клиент должен ознакомиться с предлагаемыми условиями перед размещением заказа.

Условия поставки должны быть подтверждены в предложении.

Возможные запросы могут включать в себя:

• Оригинальный новый
• Оригинал б/у
• Отремонтированный
• Совместимый новый

Клиент должен ознакомиться с предлагаемыми условиями перед размещением заказа.

Укажите объем немедленного ремонта и ожидаемое количество запасных частей.

Например:

Укажите страну назначения, почтовый индекс, предпочитаемого курьера и необходимую дату доставки.

Эта информация позволяет поставщику рассчитать:

• Доступные варианты доставки
• Ориентировочная стоимость перевозки
• Требования к упаковке
• Расчетное время в пути
• Возможности консолидированных поставок

Прежде чем запросить ценовое предложение, подготовьте следующую информацию:

Полная информация помогает сократить задержки и неправильные поставки.

В записи заказа и на упаковочной этикетке должен быть указан полный код.N210098763AB.

Руку следует осмотреть на наличие:

• Видимый изгиб
• Трещины
• Сломанные края
• Сильные царапины
• Коррозия
• Загрязнение
• Аномальные следы ремонта
• Поврежденные места крепления

Если доступен эталонный образец, поставляемый рычаг можно сравнить с профилем образца, толщиной, положением отверстия и формой контакта.

Поворотное отверстие, контактную секцию, интерфейс пружины и ориентацию установки следует проверить на наличие очевидных несоответствий.

Количество в упаковке следует сверить с заказом на поставку и упаковочным листом.

Продукт должен быть защищен от:

• Влияние
• Сжатие
• Царапание
• Влага
• Ржавчина
• Смешивание с другими номерами деталей
• Потеря мелких компонентов

Установку должны выполнять обученные специалисты по техническому обслуживанию SMT.

1. Остановите оборудование, используя утвержденную процедуру отключения.
2. При необходимости изолируйте электрическую и пневматическую энергию.
3. Переместите установочную головку в безопасное положение для обслуживания.
4. Перед разборкой запишите текущую конструкцию держателя.
5. Сфотографируйте положение рычага, пружины, держателя и застежки.
6. Снимите существующий рычаг с помощью подходящих инструментов.
7. Осмотрите снятый рычаг на предмет износа, трещин или изгиба.
8. Проверьте держатель, шарнирный штифт, пружину, винты и окружающие компоненты.
9. Тщательно очистите место установки.
10. Сравните новый рычаг со снятым компонентом.
11. Подтвердите правильное направление установки.
12. Установите рычаг, не прилагая чрезмерных усилий.
13. Установите пружину и связанные с ней компоненты правильно.
14. Убедитесь, что механизм движется свободно.
15. При необходимости выполните полную калибровку машины.
16. Запустите машину в режиме обслуживания или тестирования.
17. Убедитесь, что никаких связанных с ними сигналов тревоги не осталось.
18. Проведите контролируемое производственное испытание.
19. Повторно проверьте сборку после цикла испытаний.
20. Запишите замену в журнале технического обслуживания.

Всегда следуйте утвержденному руководству по техническому обслуживанию и правилам техники безопасности на рабочем месте для конкретной машины.

Очистите механизм согласно графику технического обслуживания. Не используйте неподходящие химикаты или абразивные инструменты для чистки точных поверхностей.

Проверьте:

• Гнутая конструкция
• Трещины
• Свободное крепление
• Неравномерный износ
• Коррозия
• Ограниченное движение
• Аномальные следы контакта

Рычаг может выглядеть поврежденным, поскольку соответствующая пружина слабая, сломанная или неправильно установленная.

Не заставляйте держатель выходить за пределы его нормального диапазона перемещения. Чрезмерное усилие может привести к повреждению рычага, держателя, пружины или шарнирной секции.

Полезная запись должна содержать:

• Номер машины
• Серийный номер машины
• Модель головы
• Дата отказа
• Наблюдаемый симптом
• Удален номер детали
• Установленный номер детали
• Имя техника
• Результат теста
• Дата повторного осмотра

Храните запасные части:

• В индивидуальных маркированных пакетах.
• В сухой среде
• Вдали от агрессивных материалов
• Защищен от ударов
• Разделяются по номеру детали
• Внутри закрытого шкафа запасных частей

Стоимость фрахта, время доставки и доступность доставки подтверждаются в зависимости от пункта назначения, веса посылки, количества заказа и выбранной услуги.

Мы специализируемся на запасных частях для электронной сборки и производственного оборудования SMT.

Перед заказом клиенты могут предоставить номер детали, модель машины и фотографии продукта.

N210098763AB может быть упакован с другими необходимыми предметами, в том числе:

• Сопла для поверхностного монтажа
• Детали питателя
• Фильтры
• Датчики
• Клапаны
• Моторы
• Драйверы
• Платы управления
• Ремни
• Кабели
• Держатели
• Пружины
• Подшипники
• Механические детали машин

Мы поддерживаем запросы из Европы, Северной Америки, Юго-Восточной Азии и других зарубежных рынков.

В предложении можно указать:

• Предлагаемое состояние
• Номер детали
• Количество
• Цена за единицу товара
• Время выполнения
• Способ упаковки
• Вариант доставки
• Условия оплаты
• Условия гарантии

Небольшие механические компоненты маркируются и защищаются, чтобы избежать повреждений или смешивания во время международных перевозок.

N210098763AB — это стальной механический зажимной рычаг, который обычно используется для совместимых узлов держателей установочных машин CM602 и NPM. Он поддерживает зажимное или удерживающее движение соответствующего механического механизма.

Никакой универсальной совместимости не следует предполагать. Машины NPM могут использовать различные конфигурации установочных головок и держателей. Перед заказом предоставьте точную модель машины, характеристики головки, спецификацию оборудования и фотографии старых деталей.

Не следует предполагать прямую взаимозаменяемость. Хотя обе ссылки присутствуют в списках связанных деталей, перед заменой необходимо проверить суффикс, размеры, профиль, положение держателя и конфигурацию оборудования.

Пожалуйста, укажите номер N210098763AB, необходимое количество, модель машины, тип головки, предпочтительные условия поставки, страну назначения, почтовый индекс, а также четкие фотографии существующего компонента и положения установки.

Да. Пожалуйста, пришлите номера деталей и количество необходимых насадок, держателей, пружин, фильтров, клапанов, датчиков, ремней, двигателей, приводов, деталей питателей или плат управления для комплексной проверки и упаковки.

Для получения точного предложения пришлите полный номер детали, количество, модель машины, информацию о установочной головке, пункт назначения и фотографии продукта.

СМТ ПАРТС САППЛИЛИ ЛТД

Контактное лицо:Томас Тан
Отделение:Отдел продаж
Телефон:+86 13861307079
Электронная почта: tomas@smtmachine-parts.com
Адрес:D-D526, Технопарк Хэй, № 93 Weihe Road, Район индустриального парка, Сучжоу, Цзянсу, 215127, Китай

Мы приветствуем запросы от заводов SMT, производителей электроники, компаний по техническому обслуживанию, ремонтников оборудования и дистрибьюторов запасных частей.

Названия моделей Panasonic и всех упомянутых моделей оборудования используются только для пояснения предполагаемого применения и помощи в идентификации запасных частей. Все торговые марки принадлежат их владельцам. Наличие, состояние, совместимость, гарантия и условия доставки продукта зависят от окончательного предложения.
