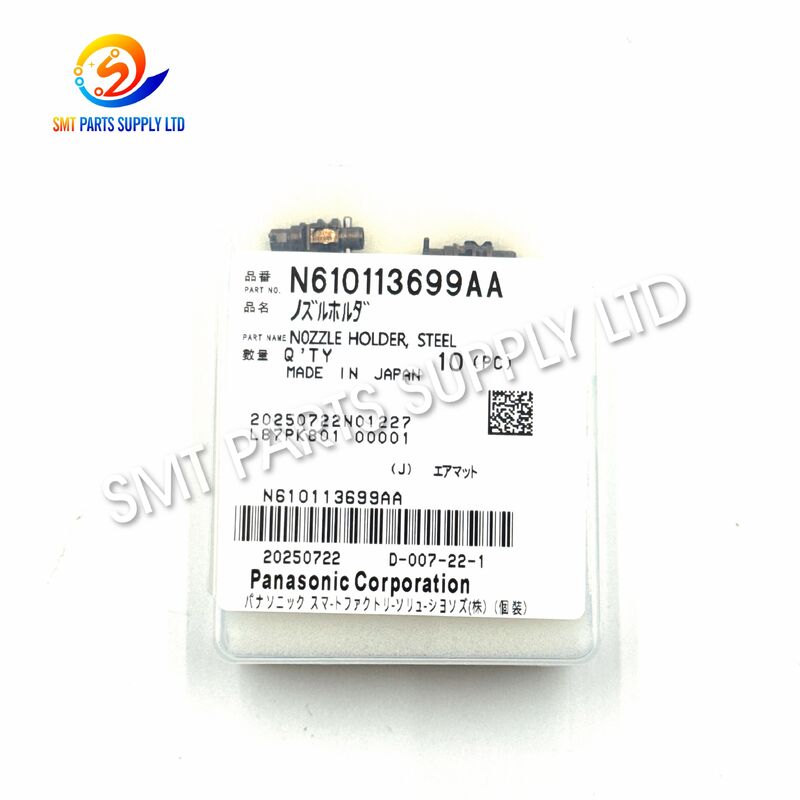

Стальной держатель насадки Panasonic N610113699AA для головки NPM H16

Стальной держатель насадки Panasonic N610113699AA представляет собой прецизионный механический компонент, используемый в совместимых узлах высокоскоростной установочной головки NPM. Он обеспечивает механический интерфейс поддержки и позиционирования, необходимый для стабильной установки, перемещения и захвата компонентов насадки. В общедоступных ссылках на продукцию эта деталь обычно обозначается как держатель головки NPM H16 или с 16 соплами, с дополнительными ссылками на NPM-D3 и некоторые конфигурации с 16 головками NPM-W или NPM-W2. Конфигурацию машины всегда необходимо проверять перед заказом.

Изготовленный из стали, обеспечивающей механическую прочность и стабильность размеров, держатель предназначен для сложных производственных условий SMT, где установочные головки работают непрерывно на высокой скорости. Правильно подобранный держатель сопла помогает поддерживать выравнивание сопла, контролируемое вертикальное движение, надежный вакуумный захват и повторяемое размещение компонентов.

Держатель N610113699AA подходит для профилактического обслуживания, восстановления установочной головки, замены поврежденных деталей и долгосрочного хранения запасных частей. Его можно поставлять заводам SMT, производителям EMS, компаниям по обслуживанию оборудования, предприятиям по ремонту машин и международным дистрибьюторам запасных частей.

Перед отправкой клиенты должны предоставить модель машины, тип установочной головки, полный номер детали и четкие фотографии существующего компонента. Этот процесс подтверждения снижает риск заказа внешне похожего, но механически отличающегося держателя форсунки.

Публичные списки также связывают N610113699AA с более поздними суффиксами, такими как N610113699AB или N610113699AC, а N210081891AB появляется в некоторых связанных описаниях держателей или списках компонентов головки. Эти номера не должны автоматически считаться взаимозаменяемыми без технического подтверждения.

Держатель форсунки работает внутри высокоскоростной механической системы. Во время производства он может испытывать непрерывное вертикальное движение, повторяющееся ускорение, вибрацию, контактное давление, а также воздействие остатков флюса, пыли, масла или мелких частиц. Даже когда установочная машина продолжает работать, постепенный износ держателя может снизить стабильность захвата и установки.

Продолжительная эксплуатация может постепенно изнашивать контактные, направляющие или опорные поверхности держателя. Небольшие изменения размеров могут повлиять на взаимодействие между соплом, валом, пружиной и окружающими компонентами головки.

Неправильная установка сопла, поднятый компонент, поврежденный механизм подачи, деформированная печатная плата, ошибка программирования или случайное столкновение головок могут погнуть или повредить держатель. Деталь может выглядеть нормально внешне, но при этом иметь незначительную деформацию, влияющую на движение.

Пыль, частицы паяльной пасты, остатки клея или засохшая смазка могут попасть в подвижный механизм. Загрязнение увеличивает трение и может помешать плавному движению держателя.

Использование неподходящих инструментов, чрезмерная сила, неподходящие смазочные материалы или неправильный метод очистки могут привести к повреждению прецизионных поверхностей. Держатель форсунки ни в коем случае нельзя полировать, шлифовать или модифицировать без одобренной технической процедуры.

Подобные держатели насадок могут иметь небольшие конструктивные отличия. Установка неправильной версии может привести к плохой посадке, ограничению хода, необычному шуму или нестабильному удержанию сопла.

Высокопроизводительные линии SMT могут работать непрерывно в несколько смен. Повторяющиеся движения в конечном итоге увеличивают вероятность усталости, ослабления, поверхностного износа или изменения положения.

Не каждая ошибка захвата или размещения вызвана держателем насадки. Также следует проверить сопло, вал, вакуумный фильтр, уплотнительное кольцо, пружину, датчик, электромагнитный клапан, систему камер, настройку питателя, опору печатной платы и калибровку машины.

Замена изношенного, деформированного, загрязненного или неправильно установленного держателя насадки может восстановить правильное механическое соединение между насадкой и установочной головкой. Целью является не просто установка нового металлического компонента, а восстановление контролируемого движения, надежное удержание сопла и постоянная высота подборщика.

Рекомендуемое решение включает четыре этапа:

Проверьте полный номер детали, указанный на старом держателе или в документации к машине. Подтвердите, является ли требуемый номер N610113699AA или другой версией.

Осмотрите вал сопла, пружину, уплотнение, фильтр, зажим, вакуумный тракт и окружающие компоненты держателя. Установка нового держателя с изношенным валом или поврежденным уплотнением может не решить первоначальную проблему.

Используйте соответствующие инструменты и соблюдайте процедуру обслуживания оборудования. Избегайте бокового давления, ударов, принудительного введения или несанкционированной модификации.

После установки выполните испытания на движение сопла, проверку вакуума, подтверждение высоты сопла, проверку захвата, визуальное распознавание и пробную установку, прежде чем вернуть машину в полную эксплуатацию.

Точные размеры, допуски, обработка поверхности, совместимые серийные диапазоны и версии установочной головки не всегда доступны в общедоступной документации. Покупателям не следует выбирать этот товар только по внешнему виду или примерным размерам. Окончательную совместимость следует подтвердить, указав полный номер детали и информацию о машине.

В некоторых торговых справочниках соответствующие версии N610113699AB или N610113699AC описываются как стальные держатели размером примерно 10 × 20 мм; однако это следует рассматривать как справочную информацию, а не как гарантированную спецификацию размеров для каждой версии.

Держатель сопла N610113699AA в основном используется в оборудовании для размещения электронных компонентов SMT. Его применение тесно связано с высокоскоростным механизмом установочной головки, отвечающим за захват компонентов из устройств подачи и установку их на печатные платы.

Общедоступные каталоги и ссылки на поставщиков обычно связывают N610113699AA с 16-соплом NPM или головкой H16. В отдельном каталоге запчастей он также связан с 16-головочными узлами держателей форсунок NPM-W и NPM-W2.

• Производство бытовой электроники
• Сборка автомобильной электроники
• Производство промышленных щитов управления
• Производство оборудования связи
• Сборка светодиодного изделия
• Производство медицинской электроники
• Производство компьютерного и серверного оборудования
• Производство источников питания и инверторов
• Линии поддержки упаковки полупроводников
• EMS и контрактное производство электроники
• Компании по обслуживанию оборудования SMT
• Компании по восстановлению подержанных машин SMT
• Дистрибьюторы электронных запчастей
• Центры технического обучения и ремонта

Головка для размещения SMT использует сопло для извлечения электронных компонентов из ленточных устройств подачи, лотков, палочек или других систем подачи компонентов. Сопло необходимо удерживать в точном механическом положении при его вертикальном перемещении, вращении, подаче вакуума и установке компонентов.

Держатель сопла является частью механической конструкции, поддерживающей этот процесс.

Совместимая насадка устанавливается в механизм головки. Держатель помогает поддерживать правильное соотношение между соплом и окружающими компонентами головки.

Во время захвата головка опускает сопло в сторону детали. Держатель должен допускать или поддерживать контролируемое движение без ненормального трения или ослабления.

Вакуум подается через систему сопел. Стабильное механическое положение помогает насадке правильно контактировать с компонентом и поддерживать всасывание.

После получения компонент может быть проверен системой машинного зрения. Неравномерное положение сопла может повлиять на центрирование компонента, распознавание вращения или постоянство высоты.

Головка перемещается в запрограммированное место печатной платы и размещает компонент. Точное позиционирование держателя способствует повторяемости перемещения и размещения сопла.

Цикл повторяется на высокой скорости. Держатель должен поддерживать стабильную производительность на протяжении тысяч или миллионов рабочих циклов.

Поэтому замену держателя следует рассматривать как часть полной проверки механической и вакуумной системы, а не как изолированное действие по техническому обслуживанию.

1. Подтвердите модель машины и модель головки.
2. Сравните новый номер детали со снятым компонентом.
3. Проверьте держатель на наличие ржавчины, следов ударов, царапин или деформации.
4. Осмотрите сопряженный вал, пружину, уплотнение и сопло.
5. Очистите место установки утвержденным методом технического обслуживания.
6. Подготовьте подходящие инструменты и чистую рабочую поверхность.
7. Перед разборкой запишите исходное направление сборки.

1. Не прикасайтесь к прецизионным поверхностям без необходимости.
2. Не применяйте чрезмерную силу.
3. Во время установки держите держатель прямо.
4. Установите соответствующие пружины и уплотнения в правильном направлении.
5. Убедитесь в свободном и плавном движении.
6. Затяните крепежные детали в соответствии со стандартом технического обслуживания.
7. Не шлифуйте, не сгибайте, не полируйте и не сверлите держатель.

1. Вручную проверяйте движение там, где это разрешено.
2. Запустите процедуру диагностики головки машины.
3. Проверьте установку и снятие форсунки.
4. Проверьте стабильность вакуумного датчика.
5. Подтвердите высоту и центрирование сопла.
6. Запустите пробное размещение на низкой скорости.
7. Осмотрите размещенные компоненты на предмет смещения или повреждения.
8. Постепенно увеличивайте скорость производства.
9. Отслеживайте сигналы тревоги и данные об ошибках срабатывания.
10. Запишите дату технического обслуживания и номер установленной детали.

Выбор правильного держателя требует большего, чем просто соответствие общему названию продукта. В разных установочных головках могут использоваться держатели, которые выглядят почти одинаково, но различаются длиной, геометрией интерфейса, расположением пружин, деталями обработки, обработкой поверхности или модификацией производства.

Это основной номер, требуемый для стального держателя сопла, и он широко используется для использования с головкой NPM H16 или с 16 соплами.

Эти номера суффиксов появляются в торговых и отгрузочных справочниках как более поздние или соответствующие версии стальных держателей. Они могут представлять собой обновления версий, логистическую нумерацию или совместимые производственные версии. Взаимозаменяемость должна быть подтверждена перед отправкой.

Этот номер появляется в названиях некоторых продуктов и списках совместимых компонентов головки вместе с номером N610113699AA. Его следует рассматривать как связанный номер или номер с перекрестной ссылкой до тех пор, пока документация на машину не подтвердит его точное соотношение.

При отправке запроса предоставьте следующую информацию:

• Требуемый номер детали: N610113699AA.
• Модель машины:
• Модель размещения головки:
• Серийный номер машины:
• Обязательное условие:
• Требуемое количество:
• Фотография старой части:
• Страна назначения:
• Требуемая дата доставки:

Этот формат позволяет поставщику эффективно проверять совместимость, наличие на складе, цену, упаковку и варианты доставки.

В предложении должно быть четко указано предлагаемое условие. Перед покупкой необходимо просмотреть фотографии продукта, упаковку, условия гарантии и объем испытаний.

Компоненты прецизионной головки SMT должны быть тщательно упакованы во избежание столкновений, попадания влаги, пыли и повреждения поверхности во время транспортировки.

1. Чистый визуальный осмотр.
2. Индивидуальный защитный пакет или небольшая коробочка.
3. Противоударный амортизирующий материал.
4. Идентификационная табличка с номером детали.
5. Подтверждение количества.
6. Прочная экспортная коробка.
7. Внешняя транспортная этикетка.
8. При необходимости сделайте фото перед отправкой.

Перед отправкой клиенты должны предоставить полный адрес доставки, контактное лицо, номер телефона, почтовый индекс и информацию об импортере.

Чтобы сохранить состояние стального держателя форсунки:

• Храните деталь в чистом и сухом помещении.
• Храните его в защитной упаковке до момента установки.
• Избегайте высокой влажности и агрессивных химикатов.
• Не допускайте контакта с пылью, паяльной пастой, клеем и металлическими частицами.
• Не ставьте на держатель тяжелые продукты.
• Избегайте прямого удара или падения.
• При работе с точными поверхностями используйте чистые перчатки.
• Отделите новые детали от снятых или поврежденных компонентов.
• Сохраняйте идентификационную этикетку вместе с изделием.
• Примените контроль запасов к старым запасным частям.
• Перед установкой проверьте долгосрочный запас.

Частота технического обслуживания должна соответствовать использованию машины, производственной среде, скорости установки, типу компонента и процедуре обслуживания производителя оборудования.

Номер детали, модель машины, установочная головка и подтверждение фотографии помогают уменьшить количество неправильных заказов.

Запросы на единичные изделия или небольшие партии могут быть удовлетворены в случае необходимости срочного ремонта в зависимости от текущих условий поставок.

Держатель форсунки может поставляться вместе с форсунками, валами, фильтрами, пружинами, датчиками, клапанами, питателями, двигателями, ремнями, цилиндрами, платами и другими запасными частями SMT.

Экспортная упаковка, коммерческие счета-фактуры, упаковочные листы и общепринятые методы международной доставки могут быть организованы в соответствии с требованиями заказа.

Предоставление полной информации в начале позволяет быстрее проверить наличие, цену, состояние и сроки доставки.

Постоянные клиенты могут составить список запасных частей на основе моделей машин, объемов производственной линии, истории отказов и планов профилактического обслуживания.

Прежде чем разместить заказ, пожалуйста, подтвердите:

Стальной держатель сопла N610113699AA обычно используется для установочной головки NPM H16 или с 16 соплами. В некоторых каталогах продукции он также ассоциируется с NPM-D3 и некоторыми конфигурациями с 16 головками NPM-W или NPM-W2. Поскольку в одной модели машины могут использоваться разные версии головок, перед заказом подтвердите установленную модель головки и номер старой детали.

Суффиксы AB и AC появляются в публичных торговых справочниках как исправленные или соответствующие номера стальных держателей форсунок. Однако изменение суффикса может указывать на инженерную, производственную или логистическую ревизию. Пожалуйста, предоставьте этикетку старой детали, модель машины, тип установочной головки и фотографии, чтобы можно было проверить совместимость перед отправкой.

N210081891AB появляется вместе с N610113699AA в названиях некоторых поставщиков и списках компонентов головки, но точная взаимосвязь не определяется последовательно в общедоступной информации. Это может быть связанный компонент, ссылка на сборку или перекрестная ссылка. Эти два числа не следует рассматривать как идентичные без проверки документации машины или ее физической части.

Пожалуйста, отправьте полный номер детали, модель машины, модель установочной головки, необходимое состояние, количество, страну назначения и четкие фотографии существующего держателя. Для срочных заказов также укажите требуемую дату поставки и приемлемы ли альтернативные условия или подтвержденные изменения.

Поврежденный держатель может способствовать нестабильному движению сопла, ошибкам захвата, падению компонентов или неравномерному размещению. Однако аналогичные проблемы также могут быть вызваны соплом, валом, фильтром, пружиной, вакуумным уплотнением, электромагнитным клапаном, питателем, камерой или калибровкой. Перед заменой деталей рекомендуется провести полную проверку головки.

Ищете стальной держатель сопла Panasonic N610113699AA или другие запасные части для установочной головки SMT?

Отправьте нам модель вашей машины, модель головки, номер необходимой детали, количество, состояние продукта и фотографии старых деталей. Наш отдел продаж проверит наличие и предоставит ценовое предложение, график доставки, детали упаковки и варианты доставки.

Для более быстрого предложения, пожалуйста, используйте заголовок запроса:

Запрос на стальной держатель насадки Panasonic N610113699AA

Пожалуйста, включите:

• Модель машины
• Модель размещения головки
• Требуемое количество
• Требуемое условие
• Фотографии старых деталей
• Страна назначения
• Ожидаемая дата доставки
