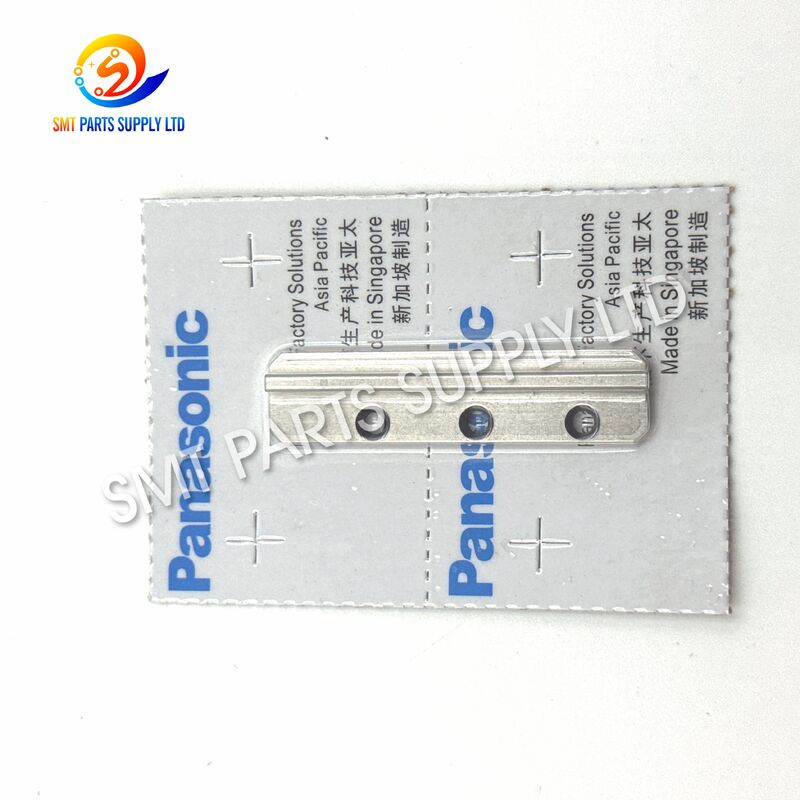

JVK Guide(R) Panasonic 102031203802 Механический направляющий компонент для автоматических установочных машин

Запасная часть для автоматического установщика Panasonic 102031203802 JVK Guide(R)

Panasonic 102031203802 Guide(R) — это механический направляющий компонент, предназначенный для автоматического установщика JVK. Он устанавливается внутри рабочего механизма машины для обеспечения контролируемого перемещения компонентов, поддержания заданного пути движения и помощи соответствующим деталям в правильном положении во время повторяющихся циклов установки.

В общедоступных справочниках запасных частей 102031203802 идентифицируется как JVK GUIDE, а в некоторых списках компонентов он конкретно описывается как GUIDE(R), что указывает на конфигурацию правой направляющей. Он часто перечисляется вместе с 102031203702, направляющими пластинами, ползунами, толкателями, штифтами, роликами, кулачками, резаками и другими деталями, используемыми в механизмах автоматической установки.

Направляющая подходит для проектов технического обслуживания, связанных с изношенными, поврежденными, деформированными, загрязненными или неправильно выровненными направляющими компонентами. Правильная замена может помочь восстановить стабильное движение, уменьшить аномальное трение, обеспечить повторяемое позиционирование и предотвратить ненужный контакт между соседними механическими деталями.

Поскольку автоматические установщики могут иметь разные ревизии, конфигурации или положения установки, покупателям следует проверить номер детали, ориентацию, модель машины, физические размеры и внешний вид старой детали перед размещением заказа.

Основная информация о продукте

Функция продукта

Основная цель направляющей 102031203802 Guide(R) — обеспечить контролируемый механический путь для связанных движущихся компонентов внутри блока установки.

Во время непрерывного производства соответствующий механизм работает с повторяющейся скоростью и частотой. Правильно установленная направляющая помогает поддерживать требуемое направление движения и взаимное расположение ползунов, кулачков, толкателей, резаков, штифтов, роликов и других взаимодействующих компонентов.

Ее функциональные обязанности могут включать:

Направляющую не следует выбирать только по общему внешнему виду. Две направляющие могут выглядеть похоже, но иметь разные положения отверстий, профили, толщину, ориентацию или монтажные связи.

Причина: Почему направляющая требует замены

Автоматические установщики зависят от точного и повторяющегося механического движения. Направляющая может постепенно изнашиваться или повреждаться из-за длительной эксплуатации, загрязнения, недостаточной смазки, неправильной регулировки, аномальных ударов или износа соседних компонентов.

1. Длительный механический износ

Непрерывное скольжение или контакт может постепенно изменять поверхность направляющей. Даже незначительный износ может увеличить зазор и повлиять на путь движения взаимодействующего механизма.

2. Неправильное механическое выравнивание

Если ползун, кулачок, толкатель, резак, основание или монтажное положение не выровнены, на направляющую может прикладываться неравномерная сила. Это может привести к локальному износу, царапинам, деформации или аномальному сопротивлению.

3. Пыль и технологические загрязнения

Металлические частицы, фрагменты выводов компонентов, остатки масла, пыль и производственный мусор могут попасть в область направляющей. Загрязнители могут увеличить трение и ускорить износ.

4. Недостаточная или неправильная смазка

Некоторые взаимодействующие механические поверхности требуют контролируемой смазки. Недостаточная смазка может увеличить трение, в то время как избыточная или неподходящая смазка может собирать пыль и мусор.

5. Аномальные удары машины

Заедание компонента, неправильная настройка, поврежденный резак, смещенный ползун или неожиданное столкновение могут передать ударную силу на направляющую и ее монтажную область.

6. Ослабленные крепежные элементы

Ослабленные крепежные элементы могут привести к смещению направляющей из ее предполагаемого положения. Продолжение работы может повредить монтажные отверстия, соседние детали или профиль направляющей.

7. Изношенные взаимодействующие компоненты

Установка новой направляющей без проверки соответствующих ползунов, штифтов, роликов, кулачков, толкателей и резаков может привести к повторному отказу. Износ часто развивается на нескольких связанных компонентах, а не на одной изолированной детали.

Общие симптомы износа или повреждения направляющей

Эти симптомы также могут быть вызваны другими деталями. Поэтому полный осмотр должен включать направляющую, направляющую пластину, ползун, кулачок, резак, толкатель, ролик, штифт, пружину, основание, крепежные элементы и монтажную поверхность.

Решение: Замена направляющей 102031203802 Guide(R)

Замена изношенной или поврежденной направляющей может помочь восстановить заданное взаимное расположение в механизме JVK.

Рекомендуемый процесс обслуживания заключается не просто в снятии старой детали и установке новой. Техник должен осмотреть всю сборку, определить первопричину отказа, очистить место установки и проверить движение всех взаимодействующих компонентов.

Рекомендуемая процедура замены

Результат обслуживания

• Восстановление стабильного пути механического движения.
• Уменьшение аномального бокового зазора.
• Улучшение выравнивания между взаимодействующими компонентами.
• Уменьшение нерегулярного трения и механического шума.
• Обеспечение стабильных циклов установки.
• Защита ползунов, кулачков, резаков, толкателей и штифтов.
• Уменьшение повторяющихся остановок, вызванных сопротивлением в области направляющей.
• Повышение надежности обслуживания и планирования запасных частей.

Технические характеристики

Важное примечание к спецификации

Детальные размеры, марка материала, твердость, покрытие, шероховатость поверхности и допуск на установку не следует предполагать только по названию продукта.

Для получения точного подтверждения предоставьте:

1. Четкую фотографию всей старой направляющей.
2. Фотографию крупным планом с обеих сторон.
3. Модель и серийный номер машины.
4. Положение установки.
5. Измеренная длина, ширина, толщина и расстояние между отверстиями.
6. Фотографии окружающего узла.
7. Требуемое количество и ожидаемая дата поставки.

Связанные компоненты для проверки

Деталь № 102031203802 входит в группы деталей JVK вместе с такими компонентами, как направляющая 102031203702, ползуны, направляющие пластины, толкатели, ролики, штифты, кулачки и резаки.

При замене направляющей проверьте следующие детали, если применимо:

Замена всех деталей не всегда необходима. Однако следует проверить связанные компоненты, чтобы предотвратить преждевременный износ новой направляющей из-за поврежденной сопрягаемой детали.

Применение

Направляющая Panasonic 102031203802 Guide(R) предназначена для технического обслуживания и ремонта механизмов автоматических установщиков JVK.

Типичные среды применения

Подходящие ситуации для покупки

Этот продукт подходит для клиентов, которые:

• Подтвердили номер старой детали как 102031203802.
• Требуется правая направляющая JVK.
• Ремонтируют механизм автоматической установки.
• Выявили износ, царапины, деформацию или чрезмерный зазор.
• Нуждаются в запасах для обслуживания снятых с производства или устаревших устройств.
• Эксплуатируют несколько установщиков и нуждаются в поддержке запасными частями.
• Нуждаются в подборе старой детали по фотографиям и размерам.
• Требуют консолидированной отгрузки с другими запасными частями для автоматических установщиков.

Как это работает

Направляющая работает как пассивный компонент механического позиционирования. Сама по себе она не создает электрического, пневматического или моторного движения.

Вместо этого направляющая работает совместно с движущимся механизмом машины.

Последовательность работы

1. Машина инициирует цикл установки.
2. Приводится в движение компонент, такой как кулачок, ползун, рычаг или привод, начинает движение.
3. Соответствующая движущаяся часть следует по пути, контролируемому узлом направляющей.
4. Направляющая помогает ограничить нежелательное боковое движение.
5. Взаимодействующие компоненты остаются в требуемом взаимном положении.
6. Завершается действие установки, резки, формовки или возврата.
7. Механизм возвращается в исходное положение.
8. Процесс повторяется во время следующего производственного цикла.

Функциональная связь

Изношенная направляющая может позволить соответствующей детали наклоняться, смещаться, вибрировать или контактировать с другим компонентом. Это может увеличить сопротивление и снизить повторяемость механизма.

Преимущества продукта

1. Правильная идентификация номера детали

Продукт поставляется под номером детали 102031203802, что позволяет покупателям напрямую сравнивать его с записями по техническому обслуживанию, списками деталей оборудования или маркировкой старых компонентов.

2. Конфигурация правой направляющей

Идентификатор GUIDE(R) помогает отличить его от соответствующих левых или иначе ориентированных направляющих компонентов.

3. Предназначен для повторяющихся механических операций

Компонент предназначен для механизма машины, который выполняет повторяющиеся рабочие циклы и требует стабильного позиционного наведения.

4. Обеспечивает точное механическое выравнивание

Правильно установленная направляющая помогает взаимодействующим деталям оставаться в заданном рабочем пути.

5. Подходит для профилактического обслуживания

Направляющая может храниться как запасная часть для планового обслуживания, сокращая задержки, когда оригинальный компонент изнашивается.

6. Подходит для корректирующего ремонта

Может использоваться при устранении неисправностей, связанных с аномальным движением, износом в области направляющей, интерференцией или механической нестабильностью.

7. Легкая идентификация по фотографиям и размерам

Клиенты могут предоставить изображения старой детали и размеры для сравнения перед отправкой.

8. Защитная экспортная упаковка

Продукт может быть индивидуально защищен для уменьшения столкновений, царапин, загрязнения и перемещения во время международной транспортировки.

Как выбрать

Выбор правильной направляющей требует большего, чем просто проверка общего названия продукта.

Шаг 1: Подтвердите полный номер детали

Проверьте, что в старой детали, руководстве по эксплуатации машины, записи по техническому обслуживанию или спецификации указано:

Модель машины

Избегайте заказа по неполному номеру, такому как 1020312038, если вся остальная информация не была проверена.

Шаг 2: Подтвердите ориентацию

Этот продукт идентифицируется как Guide(R) в соответствующих справочниках деталей. Подтвердите, что требуемое положение установки — это правая направляющая.Не путайте его с:Направляющая 102031203702.

Левая направляющая.

• Направляющая пластина.
• Ползун.
• Основание направляющей.
• Направляющий штифт.
• Направляющий зажим.
• Шаг 3: Подтвердите машину
• Предоставьте полную модель машины, серийный номер, год выпуска и конфигурацию оборудования.
• Наиболее надежное подтверждение основано на:

Метод проверки

Надежность

Полный номер детали

Общая ширина.

Толщина.

• Количество отверстий.
• Диаметр отверстий.
• Расстояние между отверстиями.
• Профиль края.
• Положение паза.
• Контактная поверхность.
• Направление установки.
• Левая/правая ориентация.
• Обработка поверхности.
• Маркировка или выгравированные номера.
• Шаг 5: Выберите требуемое состояние поставки
• Подтвердите, требуется ли вашему проекту:
• Оригинальная новая деталь.

Новая совместимая деталь.

Восстановленная деталь.

• Индивидуальное производство на основе образца.
• Аварийный запас.
• Партийная закупка для складских запасов технического обслуживания.
• Наличие может варьироваться. Требуемое состояние должно быть четко указано в запросе.
• Шаг 6: Проверьте связанные детали
• Если старая направляющая вышла из строя из-за поврежденного ползуна, кулачка, толкателя, резака, штифта или монтажного основания, замена только направляющей может не решить проблему.

Предоставьте фотографии всего механизма при наличии видимого аномального износа.

Варианты поставки: оригинальные, совместимые и на основе образцов

Вариант поставки

Подходящее требование

Оригинальная новая

Каждый заказ должен быть проверен в соответствии с подтвержденным состоянием поставки.

Рекомендуемые пункты проверки

Пункт проверки

Содержание проверки

Номер детали

Виды спереди и сзади.

Виды слева и справа.

• Монтажные отверстия.
• Количество продукта.
• Состояние упаковки.
• Этикетки с номером детали.
• Сравнение с эталонной фотографией клиента.
• Упаковка и доставка
• Механические направляющие компоненты должны быть защищены от ударов, загрязнения, влаги и перемещения во время транспортировки.
• Стандартный процесс упаковки

Деталь визуально осматривается.

Рабочая поверхность при необходимости очищается.

Продукт упаковывается в защитный пакет.

1. Добавляется пенопласт или амортизирующий материал.
2. Компонент помещается во внутреннюю коробку.
3. Внутренняя коробка упаковывается в экспортный картон.
4. Проверяются транспортные этикетки и информация о заказе.
5. Для комбинированных или тяжелых заказов используется усиленная упаковка.
6. Доступные способы доставки
7. Способ доставки
8. Подходящий заказ

Международная экспресс-доставка

Храните ее в чистом и сухом месте.

Держите ее в оригинальной защитной упаковке.

Избегайте прямого контакта с влагой или агрессивными химикатами.

• Не кладите тяжелые предметы поверх направляющей.
• Предотвращайте столкновение с резаками, штифтами или другими металлическими деталями.
• Четко маркируйте номер детали.
• Разделяйте правую и левую компоненты.
• Используйте контроль запасов по принципу FIFO (первым пришел — первым ушел).
• Периодически проверяйте хранящиеся детали.
• Храните фотографии образцов и размеры в базе данных технического обслуживания.
• Примечания по установке
• Установка должна выполняться обученным персоналом по техническому обслуживанию, знакомым с автоматическими установщиками.
• Перед установкой

Безопасно остановите машину.

Изолируйте все источники энергии.

Очистите рабочую зону.

• Подготовьте подходящие инструменты.
• Изучите исходное положение установки.
• Проверьте сменную деталь по сравнению со старой направляющей.
• Подтвердите правую ориентацию.
• Осмотрите монтажную поверхность.
• Проверьте связанные механические компоненты.
• Во время установки
• Не прилагайте чрезмерных усилий при установке направляющей.
• Не модифицируйте монтажные отверстия без одобрения инженеров.

Избегайте ударов по направляющей твердыми инструментами.

• Держите контактную поверхность чистой.
• Подтвердите правильное направление установки.
• Равномерно затяните крепежные элементы.
• Убедитесь, что соседние детали не защемлены и не смещены.
• Применяйте только указанную смазку там, где это необходимо.
• После установки
• Переместите механизм вручную, где это разрешено.
• Убедитесь в отсутствии аномального сопротивления.

Проверьте зазор между взаимодействующими деталями.

• Запустите машину на низкой скорости.
• Наблюдайте за несколькими полными циклами.
• Прислушайтесь к аномальным шумам.
• Проверьте на вибрацию или боковое движение.
• Подтвердите стабильное производство перед работой на полной скорости.
• Часто задаваемые вопросы
• В1: Что такое Panasonic 102031203802?
• Panasonic 102031203802 — это механический направляющий компонент JVK, используемый в механизме автоматического установщика. В некоторых списках запасных частей он описывается как GUIDE(R), что указывает на правую направляющую. Он обеспечивает контролируемое движение, выравнивание и позиционирование взаимодействующих механических компонентов.

В2: Является ли 102031203802 взаимозаменяемым с 102031203702?

Не следует предполагать их взаимозаменяемость. Два номера указаны как отдельные направляющие компоненты и могут представлять разные стороны, профили или положения установки. Перед заказом подтвердите ориентацию, монтажные отверстия, размеры, фотографии старой детали и руководство по деталям машины.

В3: Какая машина использует направляющую 102031203802?

Деталь обычно идентифицируется в списках запасных частей автоматических установщиков JVK. Поскольку ревизии оборудования и механические конфигурации могут отличаться, предоставьте полную модель машины, серийный номер, фотографию старой детали и фотографию положения установки для окончательного подтверждения совместимости.

В4: Какая информация требуется для получения предложения?

Пожалуйста, предоставьте номер детали 102031203802, требуемое количество, модель машины, фотографии старой детали, положение установки, предпочтительное состояние поставки, пункт назначения и ожидаемую дату поставки. Размеры настоятельно рекомендуются, если старая деталь не имеет четкой маркировки.

В5: Можете ли вы поставить связанные механические детали JVK?

Связанные механические детали могут включать направляющую 102031203702, направляющие пластины, ползуны, кулачки, толкатели, резаки, штифты, ролики, пружины, основания и монтажные компоненты. Отправьте полный список деталей или фотографии, чтобы можно было проверить требуемые позиции вместе.

Почему покупать у нас

Профессиональная поддержка запасных частей для автоматических установщиков

Мы специализируемся на запасных частях, используемых в сборке печатных плат, автоматической установке, SMT, трафаретной печати, конвейерных системах и сопутствующем оборудовании для производства электроники.

Идентификация по номеру детали

Заказы проверяются с использованием номеров деталей, моделей машин, фотографий, размеров и положений установки для уменьшения ошибок выбора.

Гибкие варианты поставки

В зависимости от технических требований и бюджета клиента могут быть доступны варианты поставки: оригинальные новые, совместимые, на основе образцов и на основе чертежей.

Поддержка малых количеств

Заказы на одну деталь и небольшие заказы на техническое обслуживание могут быть обработаны в зависимости от наличия на складе и доступности продукта.

Консолидированные закупки

Клиенты могут объединить направляющие, резаки, ползуны, кулачки, штифты, ролики, датчики, клапаны, двигатели, платы, питатели и другие детали машины в одной поставке.

Экспортная упаковка

Продукты упаковываются с соответствующей защитой для международной экспресс-доставки, авиаперевозки или консолидированной экспортной поставки.

Предварительная проверка перед отправкой

Фотографии, этикетки, количество и информация об упаковке могут быть предоставлены для подтверждения по запросу.

Свяжитесь с нами

Ищете направляющую Panasonic 102031203802 JVK Guide(R) или другие запасные части для автоматических установщиков?

Отправьте нам следующую информацию, чтобы получить более быстрое и точное предложение:

Требуемая информация

Пример

Номер детали

Технической идентификации.

Сопоставления номеров деталей.

• Рекомендаций по связанным деталям.
• Предложений для оптовых заказов.
• Вариантов международной доставки.
• Поддержки запасными частями для технического обслуживания.
