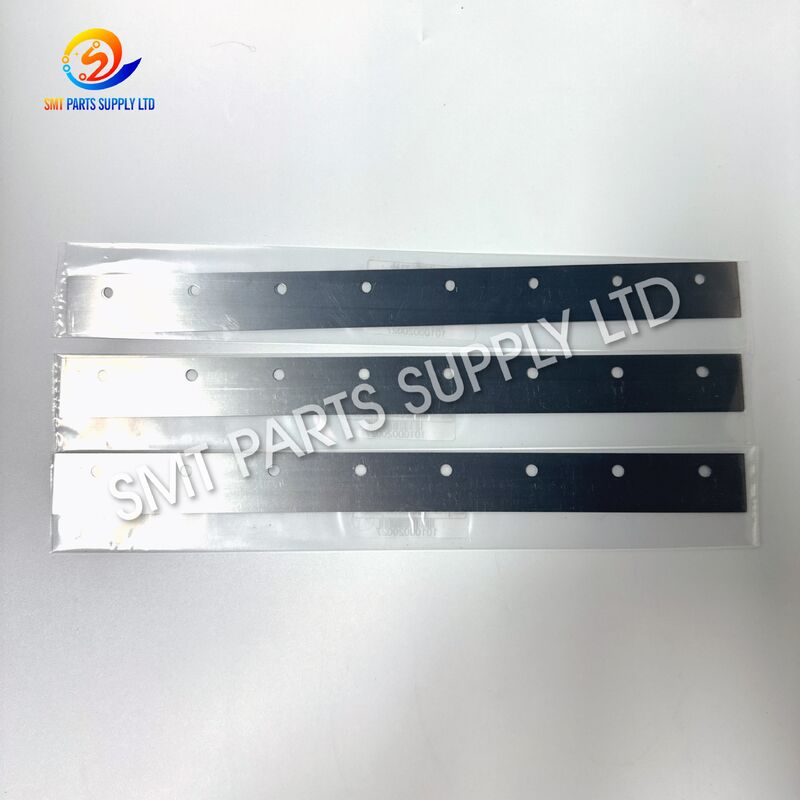

Клинки для прессовки принтеров DEK 170 мм 200 мм 300 мм для печати сварной пастой SMT

Лезвия ракеля принтера DEK являются ключевыми расходными деталями, используемыми в машинах для трафаретной печати SMT. Они устанавливаются на держателе ракеля, чтобы проталкивать паяльную пасту по поверхности трафарета и точно переносить пасту на площадки печатной платы. В этот ассортимент продукции входят лезвия диаметром 170, 200, 300, 400 и 440 мм с номерами деталей 129924, 129925, 133585, 133586 и 129927. Эти лезвия подходят для принтеров DEK, где требуется стабильное давление печати, чистое накатывание пасты и равномерное нанесение паяльной пасты. Хорошее лезвие ракеля помогает уменьшить количество недостаточного припоя, образования мостиков, остатков пасты и нестабильное качество печати. Для заводов SMT, компаний EMS, линий сборки печатных плат и групп технического обслуживания выбор правильного размера лезвия ракеля и номера детали важен для повышения производительности производства и сокращения времени простоя.

В производстве SMT нанесение паяльной пасты является одним из наиболее важных процессов перед размещением компонентов и пайкой оплавлением. Многие распространенные дефекты пайки возникают еще на этапе печати. Если лезвие ракеля изношено, повреждено, деформировано или не соответствует размеру трафарета, паяльная паста может быть нанесена неравномерно. Это может привести к плохим паяным соединениям, коротким замыканиям, недостаточному объему припоя, образованию шариков припоя и нестабильной повторяемости печати.

Лезвие швабры работает под постоянным трением, давлением и движением. В ходе ежедневного производства край лезвия напрямую контактирует с поверхностью трафарета. После длительного использования край может стать закругленным, поцарапанным или неровным. Как только кромка лезвия потеряет свою прямолинейность и эластичность, скатывание паяльной пасты станет нестабильным. Оператору, возможно, придется увеличить давление для компенсации, но чрезмерное давление может повредить трафарет, сократить срок службы лезвия и создать дополнительные проблемы при печати.

Для трафаретных принтеров DEK ​​также важны длина лезвия и точность установки. Если лезвие слишком короткое, оно может не полностью покрыть область печати. Если он слишком длинный, это может повлиять на управление пастой и движение машины. Поэтому выбор правильного размера лезвия, например 170 мм, 200 мм, 300 мм, 400 мм или 440 мм, помогает добиться лучшего контакта с трафаретом и стабильного переноса пасты.

Общие причины замены лезвия ракеля включают ежедневный износ, неправильную очистку, неправильную настройку давления, плохое накатывание пасты, видимые повреждения лезвия и повторяющиеся дефекты печати. При крупносерийном производстве SMT профилактическая замена часто оказывается более рентабельной, чем ожидание появления дефектов. Небольшая проблема с лезвием может привести к проблемам с качеством большой партии, затратам на доработку и задержкам доставки.

Использование правильного ракеля для принтера DEK помогает обеспечить стабильность и повторяемость процесса печати паяльной пасты. Наши лезвия швабр DEK поставляются в широко используемых размерах, включая 170 мм, 200 мм, 300 мм, 400 мм и 440 мм. Они подходят для трафаретов разной ширины, размеров печатных плат и производственных требований. Доступные номера деталей включают 129924, 129925, 133585, 133586 и 129927, что облегчает инженерам по техническому обслуживанию и группам закупок подбор подходящей запасной детали.

Лезвие хорошей швабры должно иметь чистую и прямую рабочую кромку. Он должен обеспечивать устойчивый контакт с поверхностью трафарета без чрезмерного давления. Когда лезвие движется по трафарету, паяльная паста должна плавно катиться перед лезвием. Стабильное накатывание пасты позволяет равномерно заполнять отверстия трафарета, что улучшает перенос паяльной пасты и уменьшает дефекты печати.

Для заводов SMT регулярная замена лезвий — это практичный способ сохранить качество печати. По сравнению с дорогостоящим простоем машины, доработкой печатной платы или рекламациями о качестве, лезвия швабры являются недорогими расходными деталями. Наличие запасных лезвий на складе поможет производственным линиям быстро реагировать на изменения качества печати. Это особенно важно для фабрик, на которых установлено несколько принтеров DEK, а также для крупносерийного производства или срочных заказов клиентов.

Наша служба снабжения удовлетворяет как регулярные потребности в замене, так и срочные потребности в запасных частях. Мы можем помочь клиентам проверить длину лезвия, номер детали, применение машины и количество заказа перед отправкой. Для клиентов, которые не уверены, какое лезвие выбрать, мы можем предоставить эталонное соответствие на основе старого размера лезвия, текущей модели принтера DEK и производственного применения.

Лезвия ракеля принтера DEK широко используются в линиях печати паяльной пасты SMT. Они подходят для заводов по производству электроники, мастерских по сборке печатных плат, производственных компаний EMS, компаний по ремонту машин SMT и дистрибьюторов запасных частей. В процессе поверхностного монтажа трафаретный принтер располагается перед устройством захвата и размещения. Если процесс печати нестабильный, даже высокоскоростная установочная машина и точная печь оплавления не смогут полностью исправить результат пайки. Таким образом, качество лезвия ракеля напрямую влияет на первый этап качества производства SMT.

Эти лезвия можно использовать для регулярного обслуживания машины, замены запасных частей, настройки производственной линии, пробного производства, серийного производства и срочного ремонта. Различные длины выбираются в зависимости от ширины трафарета, размера печатной платы и производственного процесса. Например, для небольшой платы может потребоваться более короткое лезвие, а для печатной платы большего размера или широкого трафарета может потребоваться лезвие длиной 400 или 440 мм. Правильный выбор помогает сократить отходы паяльной пасты и улучшить стабильность давления печати.

Для заводов, производящих бытовую электронику, автомобильную электронику, промышленные платы управления, светодиодные панели, коммуникационное оборудование, силовые модули или медицинскую электронику, очень важна стабильная печать паяльной пастой. Изношенное лезвие может создать невидимые риски для качества. Некоторые дефекты могут быть обнаружены не сразу после печати, а проявиться после оплавления или окончательного тестирования. Это может увеличить стоимость доработки, задержать доставку и повлиять на удовлетворенность клиентов.

Лезвие ракеля установлено на держателе ракеля принтера DEK. В процессе печати на трафарет наносится паяльная паста. Принтер проводит лезвием по трафарету с контролируемой скоростью, углом и давлением. При движении лезвия оно выталкивает паяльную пасту вперед и попадает в отверстия трафарета. Когда печатная плата располагается под трафаретом, паяльная паста переносится на площадки печатной платы через отверстия.

Лезвие должно поддерживать стабильный контакт с поверхностью трафарета. Если контакт слишком легкий, паяльная паста может не полностью заполнить отверстия. Если давление слишком велико, паста может размазаться, трафарет может изнашиваться быстрее, а кромка лезвия может быть повреждена. Подходящее лезвие помогает поддерживать правильный баланс между движением пасты, контактом с трафаретом и давлением печати.

Чистая кромка лезвия обеспечивает плавное накатывание паяльной пасты. Раскатывание пасты важно, поскольку паяльная паста не должна просто скользить или тянуться по трафарету. Он должен катиться перед лезвием, обеспечивая равномерное заполнение отверстий трафарета. Если кромка лезвия повреждена, раскатывание пасты может стать нестабильным. Это может привести к созданию разного объема пасты между платами или даже между контактными площадками на одной плате.

Длина лезвия также влияет на процесс. Лезвие должно полностью покрывать область печати с достаточным запасом для контроля пасты. Если выбранная длина лезвия не соответствует размеру трафарета и печатной платы, это может повлиять на результат печати. Вот почему такие размеры, как 170 мм, 200 мм, 300 мм, 400 мм и 440 мм, обычно подготавливаются для различных нужд печати.

Выбор подходящего лезвия ракеля для принтера DEK следует начинать с текущего оборудования и производственного применения. Самый прямой метод — проверить номер детали и длину старого лезвия. Если старое лезвие имеет маркировку 129924, 129925, 133585, 133586 или 129927, для замены можно использовать тот же номер детали. Если отметка нечеткая, измерьте длину лезвия и сравните ее с имеющимися размерами: 170 мм, 200 мм, 300 мм, 400 мм и 440 мм.

Второй момент — проверить размер печатной платы и площадь трафаретной печати. Лезвие должно быть достаточно длинным, чтобы покрыть необходимую ширину печати. Однако выбор слишком длинного для маленькой доски основания – не всегда лучший вариант. Это может привести к увеличению отходов пасты и снижению эффективности контроля пасты. Поэтому выбранная длина лезвия должна соответствовать трафарету и процессу производства.

Третий момент – производственная потребность. Для компонентов с мелким шагом, плат BGA, QFN, светодиодов или продуктов со строгим контролем количества паяльной пасты состояние лезвия очень важно. Новое и чистое лезвие может помочь улучшить стабильность печати. В общем производстве регулярная замена лезвий также помогает снизить колебания качества.

Четвертый момент – планирование запасов. Заводы SMT часто имеют на складе обычные расходные материалы для принтеров. Лезвия швабры — недорогая, но важная деталь. Когда качество печати становится нестабильным, наличие запасных лезвий может сократить время устранения неполадок. Клиентам, использующим несколько принтеров DEK, рекомендуется иметь в наличии несколько размеров и номеров деталей.

Вопрос 1: Какие размеры доступны для лезвий ракеля для принтера DEK?
A1: Доступные размеры: 170 мм, 200 мм, 300 мм, 400 мм и 440 мм. Клиенты могут выбрать правильный размер в соответствии с шириной трафарета, размером печатной платы и текущим применением принтера DEK.

В2: Какие номера деталей вы можете предоставить для этого продукта?
A2: Мы можем поставить лезвия ракеля принтера DEK с номерами деталей 129924, 129925, 133585, 133586 и 129927. Пожалуйста, отправьте необходимый номер детали или размер лезвия перед заказом.

В3: Почему лезвия швабры следует регулярно заменять?
A3: Изношенная кромка лезвия может привести к неравномерному переносу паяльной пасты, образованию мостов, недостаточному количеству пасты, остаткам трафарета и нестабильному качеству печати. Регулярная замена помогает поддерживать стабильное производство SMT и снижать затраты на доработку.

В4: Как мне выбрать подходящее лезвие для моей машины?
A4: Пожалуйста, проверьте номер детали старого лезвия, длину лезвия, модель принтера DEK и ширину трафаретной печати. Если вы не уверены, пришлите нам фотографии или размеры для подтверждения.

В5: Можно ли использовать эти лезвия для обслуживания производственной линии SMT?
А5: Да. Эти лезвия подходят для обслуживания принтеров DEK, замены запасных частей, настройки производственной линии SMT и ежедневной печати паяльной пастой. Они обычно используются на заводах по сборке EMS и печатных плат.

Если вам нужны лезвия ракеля для принтера DEK 170 мм, 200 мм, 300 мм, 400 мм или 440 мм, пожалуйста, свяжитесь с нами и сообщите необходимый номер детали и количество. Мы можем помочь подтвердить правильную модель перед отправкой и предоставить подходящие запасные части для SMT-принтеров для вашей производственной линии.

Для более быстрого предложения, пожалуйста, пришлите следующую информацию:

Мы готовы поддержать заводы SMT, компании EMS, бригады по техническому обслуживанию оборудования и дистрибьюторов запасных частей надежными расходными материалами для принтеров DEK ​​и запчастями для машин SMT.
